Забор из профнастила расчет ветровой нагрузки
Автор: Волков Семён
Дата публикации: 25 Июня 2025
Заборы из металлопрофиля стали одними из наиболее востребованных решений для ограждений. Они обеспечивают как приватность, так и защиту от внешних факторов, таких как пыль и ветер. Установка таких конструкций довольно проста, и есть возможность как пригласить специалистов, так и установить забор самостоятельно.

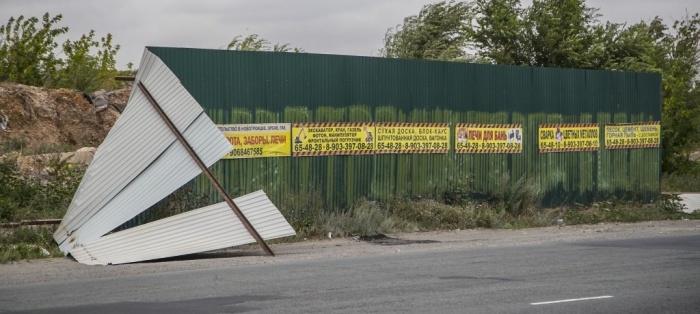

При этом самодостаточная установка может вызвать ошибки: например, при температурных перепадах опоры могут деформироваться, что влияет на общий вид забора. Ветер сильной силы может порвать или опрокинуть конструкцию. Необходимо тщательно подготовиться: вычислять ветровое давление и верно выбирать материалы.
Подбирая профлист с хорошей толщиной и качественной покраской, важно точно измерить его вес по таблицам. Однако выбрать подходящие столбы лучше, проведя соответствующие вычисления.
Для правильного расчета влияния ветра на забор из профнастила следует учитывать следующие факторы:
- Высота и длина забора: Чем выше и длиннее конструкция, тем больше площадь, подверженная ветровому давлению. Поэтому важно рассматривать параметры участка, на котором будет устанавливаться забор.
- Климатические условия: Необходимо учитывать среднюю скорость ветра в вашем регионе и возможные порывы. Для этого можно обратиться к местным метеорологическим данным.
- Фундаменты и крепления: Рекомендуется глубже вкапывать столбы и использовать более толстые крепежи в регионах с высоким ветровым давлением. Рассмотрите возможность бетонирования оснований, чтобы предотвратить расшатывание конструкции.
- Аэродинамические расчеты: Обратитесь к специалистам по аэродинамике или используйте специальные программы для моделирования нагрузки на забор. Это поможет определить оптимальные параметры профлиста и столбов.
Соблюдение этих рекомендаций позволит значительно повысить устойчивость забора к ветровым нагрузкам и продлит срок службы конструкции.
Давление ветра
При проектировании забора одним из ключевых факторов является ветровое давление. Полотно профлиста является сплошным, что делает забор очень уязвимым к воздействию ветра. Подход к выбору тручек следует основывать на расчетах, учитывая местность строительства и расположение участка.
Как проводить расчет ветрового давления
Представьте, что происходит, когда на забор настигает порыв ветра. Возникает нагрузка на опору, склоняющая её к изгибу. Максимальная точка усилия приходится на зону соприкосновения с грунтом.
Для упрощенного расчета используем онлайн-калькулятор, чтобы определить силу давления на квадратный метр. Это позволит выбрать подходящий профиль опорной трубы.
F = 0,61*V²/9,8
Параметры расчета: 0,61 — половина плотности воздуха (нормальные условия); V — скорость ветра в м/с.
Получите информацию о скорости ветра в вашем районе от местной метеостанции. Пример для ветра 15 м/с:
F = 0,61*15*15/9,8 ≈ 14 кгс на 1 м²
Эта формула позволяет оценить нагрузку на 1 м² и учесть запас прочности для нетипичных ураганов.
Скорость ветра от 20,8 до 24,4 м/с считается сильной. Порывы от 24,5 до 28,4 м/с — это штормовые. Ураганы развивают скорость 28,5-32,6 м/с.
Теперь нужно рассчитать натяжение на опору при высоте забора в 2 м и пролёте 2,5 м. Секцию больше 3 м не стоит делать, т.к. это требует более крупных опор. Площадь одной секции определяется как:
Сперва рассчитаем давление на профлист:
F = 5 * 14 = 70 кгс
Теперь найдем момент изгиба на опоре:
М = F * L * k,
где k — коэффициент запаса (1,5), а L — точка нагрузки. Считаем её на высоте 2 м плюс расстояние от земли: 0,3 м. Общая высота: 1,3 м.
М = 70 * 1,3 * 1,5 = 136,5 кгс·м
Дополнительные советы по проектированию заборов:
1. Выбор материала: Оцените устойчивость различных материалов к ветру. Металлические заборы более устойчивы, чем деревянные, но и дороже.
2. Фундамент: Убедитесь, что фундамент забора достаточно прочен, чтобы выдерживать нагрузки. Глубина закладки опор должна соответствовать уровню промерзания грунта в вашем регионе.
3. Усиленные опоры: При наличии сильных ветровых нагрузок рекомендуется использовать усиленные опоры, чтобы минимизировать риск их разрушения.
4. Проверка на устойчивость: Перед окончательной установкой произведите проверку устойчивости конструкции, учитывая возможные природные явления и нештатные ситуации.
Выбор сечения трубы для забора из профнастила
Имея данные нагрузок, выбираем подходящие опоры. Используем формулу для вычисления максимального момента изгиба:
М = σW/1000,
где σ — предел текучести для стали (20-21 кгс/мм²); W — момент сопротивления (мм³). Равенства для труб:
- W = π*(D4-d4)/32D — для круглой трубы,
- W = (H4-h4)/6H — для квадратной трубы.
Проанализируем круглую трубу диаметром 60 мм со стенкой 2 мм и квадратную с аналогичными параметрами, использовав онлайн-калькулятор для расчета W.
Для квадратной трубы W = 8682,0 мм³
Для круглой трубы W = 5114,1 мм³
Подставляя в формулу:
М = 20 * 8682,0 / 1000 = 173,64 кгс·м — изгибной предел для квадратной трубы.
М = 20 * 5114,1 / 1000 = 102,28 кгс·м — изгибной предел для круглой трубы.
Теперь сравним с вычисленным значением: М = 136,5 кгс·м.
Квадратная — 173,64 кгс·м > 136,5 кгс·м. Круглая — 102,28 < 136,5 кгс·м.
Квадратная труба справится с ветровой нагрузкой, а круглая нет.
Этот расчет поможет подобрать подходящую трубу для вашего забора, исходя из его особенностей.
На нашем сайте можно найти столбы подходящего размера для металлического забора.
Дата публикации: 31 января 2019
Другие материалы
Ожидается, что к 2025 году в мире произойдут изменения, влияющие на сталь. Последних пять лет производство снижается. Это потоковая тенденция?
Дом, сочетающий стиль и надежность, — это металлокаркасная конструкция, обеспечивающая прочность и энергоэффективность.
Металлические мосты включают разнообразие балок и ферм. Из их комбинации инженеры создают уникальные конструкции.
Способы укрепления конструкции забора
Дополнительное применение поперечных лаг поможет усилить каркас. Лаги можно крепить используя оцинкованные метизы, что предотвратит коррозию и продлит срок службы всей конструкции. Также целесообразно предусмотреть монтаж дополнительных укосин, фиксирующих столбы под углом. Это обеспечит профилактику деформации в условиях сильного ветра.
Хорошим методом является применение анкеров. Их крепление к бетонированному основанию столбов позволит зафиксировать нижнюю часть конструкции, минимизируя риск опрокидывания в условиях значительных нагрузок.
Установка ветроотбойников поможет стабилизировать забор при шквалистых порывах. Располагаясь через равные промежутки, эти элементы перенаправляют поток воздуха, снижая его влияние на поверхность профлиста. Все указанные выше меры значительно повысят надежность забора и сделают его долговечным.
Плюсы и минусы использования профнастила для заборов
Еще одним преимуществом профнастила является простота установки. Листы относительно легкие и не требуют сложных механизмов для монтажа. Это ускоряет процесс и сокращает затраты на установку.
Широкий выбор цветов и фактур позволяет подобрать стильный вариант для любого участка. Забор из профнастила может гармонично вписаться в любой ландшафт и архитектурное решение.
Тем не менее, у профнастила имеются и недостатки. Основным из них считается невысокая шумоизоляция. Забор из этого материала плохо гасит звуки, что может быть важно для участков, расположенных рядом с источниками шума.
Профнастил может быть поврежден от сильных ударов или вандализма. Вмятины и пробоины бросаются в глаза и требуют замены листов. Высокий уровень защиты можно обеспечить дополнительными мерами, но это увеличивает расходы.
Таким образом, профнастил остаётся востребованным материалом благодаря своим преимуществам, однако перед выбором стоит учесть и его недостатки, чтобы принять взвешенное решение по обустройству вашего участка.
