Виды стальных фланцев
Автор: Волков Семён
Дата публикации: 28 Апреля 2024
Содержание:

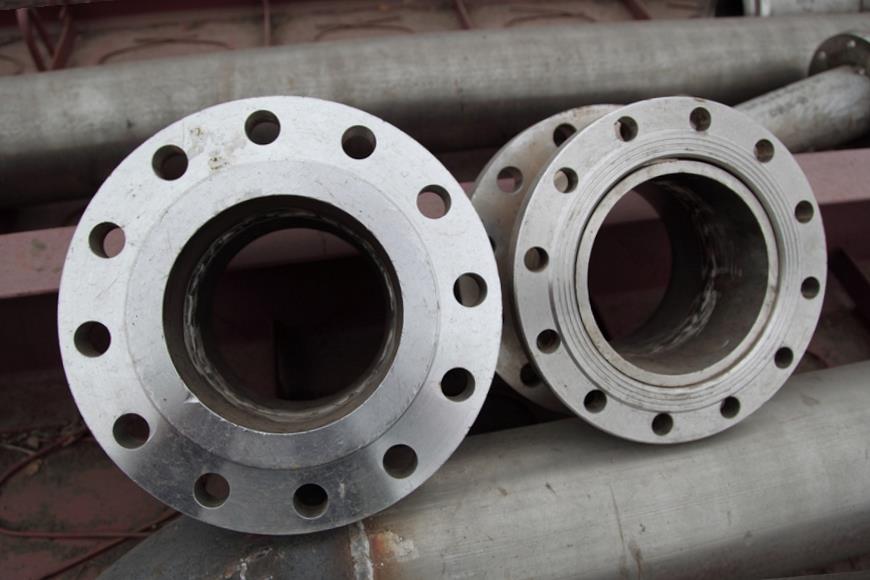

Фланец представляет собой гладкую часть с множеством дырок одинакового размера, применяемую для обеспечения надёжного герметичного соединения труб.

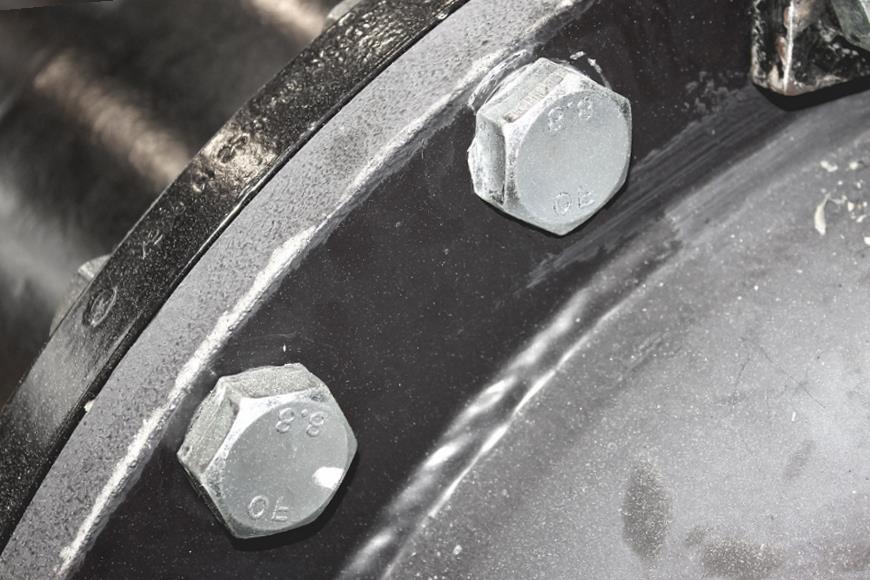

Болты, шпильки и иные виды крепежа устанавливаются в заводские отверстия для того, чтобы надежно закрепить изделие на трубе.
Типоразмеры фланца обычно стандартизированы и определяются диаметром трубы.
Прежде чем затронуть тему различных видов исполнения фланцев, давайте вначале коснемся преимуществ, которые дает это соединение:
- Соединительная часть обладает высоким уровнем надежности.
- Возможность устоять высокое операционное давление, а также колебания температуры.
- Гарантирование уплотнения соединительного элемента.
- Повторное собирание и разборка не ведет к ухудшению рабочих свойств.
- Возможность применения связи в различных сферах, в дополнение к множеству структурных видов продукции.
Этот тип арматуры применяется в электроэнергетике, муниципальных трубопроводах, а также в процессе установки теплосетей, газопроводов и отраслевых систем и коммуникаций.
Применение фланцевого соединительного оборудования признается легким для установки, экономичным в производстве и стабильным в использовании трубопровода. Преимущества определяются через специфические характеристики дизайна:
- продукт имеет плоскую форму;
- Вся периферия испещрена мелкими скважинами стандартного размера.
- форма круглая или квадратная;
- Существует центральное прорезь, которая совпадает по диаметру с трубой.
Как обычно, соединительные элементы изготавливаются из стали. Ниже приводятся наиболее известные бренды:
- Изделие, сделанное из углеродистой стали по ГОСТ 20, стало наиболее востребованным сырьем. Оно применяется в качестве арматуры для соединения при температурах окружающей среды до минус 40 градусов.
- 09г2с представляет собой легирование никеля, хрома и молибдена. Его можно использовать при низких температурах до -70 градусов.
- Сталь 12х18н10т обладает криогенными свойствами, что делает ее весьма стойкой к воздействию агрессивных сред. Она способна выдерживать экстремально высокие температуры до +350 градусов, а также сверхнизкие до -196 градусов.
- Материал с названием 10х17н13м2т представляет собой сталь с высокой коррозионной устойчивостью. Изделия из этого материала применяются в окружении с очень низкими и высокими температурами. Они способны функционировать в диапазоне от -196 до +600 градусов.
- Сталь с обозначением 15х5м обладает жаропрочностью и низким уровнем легирования, а также характеризуется стойкостью к окислению. Изготовленные из данного материала фланцы могут функционировать в условиях температуры от минус 600 до плюс 600 градусов.
Давайте обсудим более детально разновидности сталевых фланцев.
Типы фланцев трубопровода
Рассмотрим популярные типы трубопроводных фланцев, представленных на рынке.
| Вид фланца | Особенность |
| Плоский тип 01 |
Речь идет о деталях плоской конструкции, которые можно установить на трубы с диаметром до 2400 мм. Эта герметичная структура способна выдержать нагрузку до 25 кгс/см2. Сварным методом на трубе крепится фитинг. Модель 01 широко используется в различных отраслях промышленности, включая химию, нефтегазовую отрасль и металлургию. |
| Свободный на приварном кольце 02 |
Фланец - это деталь, состоящая из диска и кольца с отверстием в середине. Он используется для крепления арматуры на трубы чья номинальная величина диаметра не превышает 600 мм. Монтаж начинается с установки пластины на трубу, после которой с помощью сварки прикрепляется звено. За счет своей конструкции, фланец обеспечивает возможность соединения труб без необходимости их поворота, отлично подходя для сложных узлов соединения. Это упрощает проверку и ремонт экипировки или критичных участков трубопровода. |
| Литой стальной | Литая деталь – это часть самой соединительной арматуры Ее делают из стали или чугуна в соответствии с ГОСТ Чугунные изделия выдерживают большее давление, лучше сохраняют форму, но тяжелее стальных аналогов |
| Глухие | Здесь отсутствует центральное отверстие Особенность конструкции намекает на область применения – заглушки, клапаны для блокировки потока Изделие из стали должно выдержать сильное механическое давление, поэтому используется болтовое соединение |
| Резьбовые | Изделие соединяется с трубой посредством навинчивания на резьбу Резьбовой тип используется в коммуникациях с малыми показателями давления и температуры По ТБ их можно увидеть на заправках, так как сварное соединение опасно из-за особенностей среды |
| Воротниковый | У этого фланца сварная горловина и длинная втулка в форме конуса За счет конструкции, соединительная арматура используется в местах с высоким давлением Коническая втулка регулирует равномерное распределение напряжения при эксплуатировании трубопроводоа в местах соединения |
Кроме классификации по видам соединения фланцев, существует также разграничение по вариантам исполнения.
Виды фланцев по исполнению
Согласно российскому ГОСТ, выделяются такие типы фланцев по их конструкции:
Исполнение 1 с коннекторным выступом – это продукт, характерная черта которого - наличие обработки под углом 45 градусов. Фланец изготавливается в соответствии с нормами и стандартами ГОСТ 12820-80 и 12821-80.
У такого рода фланцев присутствует проекция с прямым наклоном, называемая выступом 2. Между связывающими деталями располагается герметик, который препятствует механическому износу и гарантирует эффективное прилегание компонентов трубопровода, обеспечивая таким образом, их высокую герметичность.
Изделие 3 С с впадиной предназначено для вариантов исполнения 1 и 2. Глубина данной впадины равна высоте выступа для того, чтобы обеспечить максимальное прилегание места соединения к трубе.
На поверхности фланца присутствует элемент кольцевой формы, выступающий наружу, обозначаемый как "4 С шипом 4". Эта конструкция способна выдерживать значительные механические нагрузки.
Уникальная особенность "5 С пазом 5" заключается в наличии специальной кольцевой выборки на поверхности объекта. Паз представляет собой особого рода вырез, свойства которого соответствуют форме и высоте шипа.
Линзовая прокладка, помещаемая под номером 6, играет роль компенсатора. Ее сферическая форма при сжатии становится плоской, занимая весь объем между фланцем и трубопроводом на месте их соединения.
Уникальными характеристиками и качеством продукта под номером 7, имеющего овальное сечение, руководствуются согласно ГОСТ Р 53561-2009. Специальные желобки можно найти на внешней части фланца.
Продукт типа 8 С с шипом и фторопластовой прокладкой 8 обладает аналогичным четвёртому дизайну, но отличается использованием фторопластовой прокладки. Это возникает из-за устойчивости этого материала к химически агрессивным средам и высоким температурам, а ещё из-за низкого коэффициента трения.
Фторопластовый уплотнитель укреплён в 9-м пазе, который является контрафланцем восьмого типа. В комбинации с соответствующим шипом, формируется герметичная структура, способная выдерживать значительное давление.
Разновидности уплотнений
Трубопровод и элементы соединения должны быть полностью герметичными для безопасной эксплуатации системы и предотвращения возникновения утечки перевозимых материалов.
Уплотнители используются для того, чтобы после установки коммуникаций не образовывалось трещин, пустот и износа. Существуют три типа прокладок:
- Изделия из стали, являющиеся металлическими, применяются в системах с увеличенной нагрузкой и согласно определенного температурного режима.
- Прокладки неметаллического типа могут быть выполнены из таких материалов, как фторопласт, паронит или обычный картон.
- Смешанные типы часто обозначают универсальное изделие с улучшенной герметизацией на стыках соединения. Обычно, оно изготавливается с использованием двух или трех разных компонентов.
Тип применяемого герметика определяется на основе фланца и материала его производства. К примеру, для чугунных вариантов подходят исключительно эластичные уплотнительные элементы.
