Виды соединения стальных труб
Автор: Волков Семён
Дата публикации: 24 Апреля 2024
Гарантированное функционирование системы трубопровода обеспечивается высококачественным соединением всех ее компонентов:труб, устройств компенсации,арматурыВ выборе способа монтажа измерительного оборудования играют ключевую роль его предназначение и условия использования. Таким образом, для каждого случая подбирается наиболее оптимальный вариант монтажа.
Можно классифицировать все типы соединительных элементов для труб в две базовые категории:
- Разъемные;
- Неразъемные.
В местах, где установлено множество фитингов, важной является способность демонтировать часть трубопровода для замены фланцевИспользуется оборудование для измерения и контролирования. Теплообменники, котлы и промышленные установки подключаются к трубам с использованием разъемных соединений. Данный тип стыковки активно используется в системах холодного и горячего водоснабжения. Это помогает сократить затраты на установку и обслуживание сетей.
Неразъемные конструкции обычно реализуются сваркой. Этот метод соединения стал популярен благодаря своей экономичности по металлу, малому гидродинамическому сопротивлению, надежности при использовании в системах с высоким давлением и при перевозке коррозийных материалов.

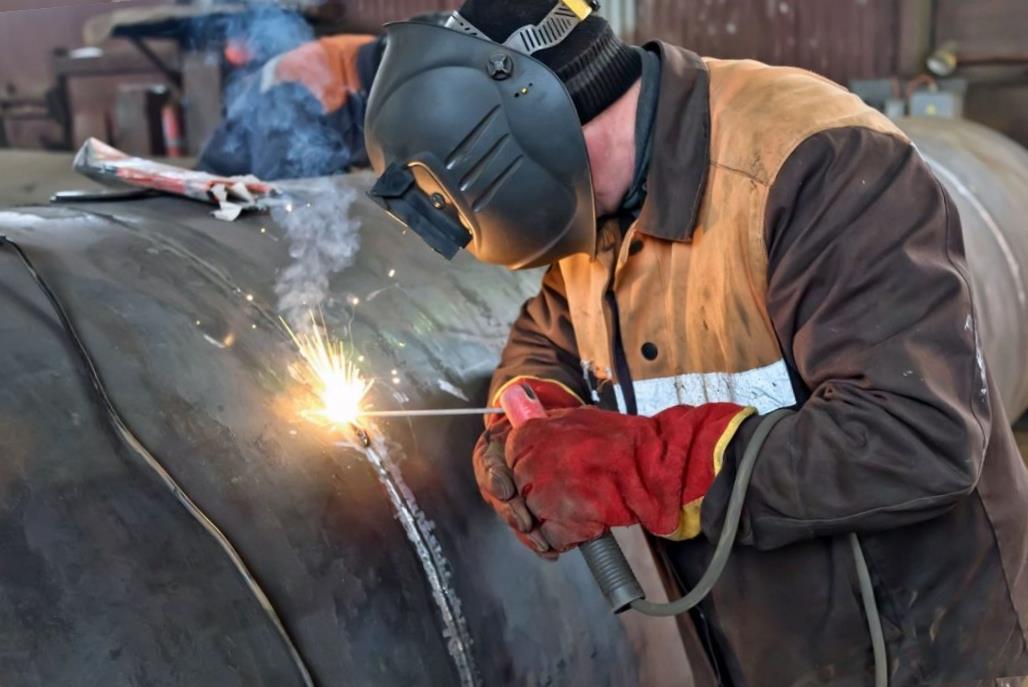

Сварное соединение трубСварка позволяет объединять компоненты трубопровода под различными углами, формируя однонаправленную структуру, где все части связаны на молекулярной стадии. В настоящее время технологический прогресс продвигается в два вектора:
- Все разновидности электродуговой, газовой и электрической сварки, основанные на методах плавления.
- Давление в процессе сварки: виды такие как контактная, ультразвуковая, плазменная и другие.
Установка длинных трубчатых систем требует значительного количества рабочей силы и оборудования. Наиболее популярным методом является электродуговая сварка на постоянном и переменном токе. В зависимости от уровня сложности выполнения задачи используются различные типы сварки.
- Без обороны: с помощью простого или стабилизирующего электрода;
- При использовании шлакового покрытия: под флюсом, для обработки гальванизированных труб.
- С протектором из шлака.
- При использовании защитных газов: чтобы не допустить окисления при процессе нагрева.
- Методы комбинации.
Почти все стальные сплавы, включая те, что имеют сложный химический состав и подвержены термической обработке закаленным сырьем, могут быть обработаны с помощью этих технологий. Газовая сварка, несмотря на то, что она надежна и экономична, постепенно уступает свое лидирующее положение, хотя и продолжает быть востребованной. Во время сварочных работ в области сварного стыка одновременно протекают процессы плавления и окисления, при этом радиус зоны нагрева значительно превосходит аналогичную зону при использовании дугового метода.
Эффективность сварочных работ во многом определяется предшествующей подготовкой: обработкой краев и удалением жира. Детали для сварки возможно использовать как поворотные, так и фиксированные. Иногда процесс соединения осуществляют с использованием электродов, добавляя при этом дополнительный металл, или создают специальную ванну для плавления материала трубы. После завершения процесса убирают сварочную крошку, выполняют шлифовальные работы и проводят ультразвуковую диагностику.

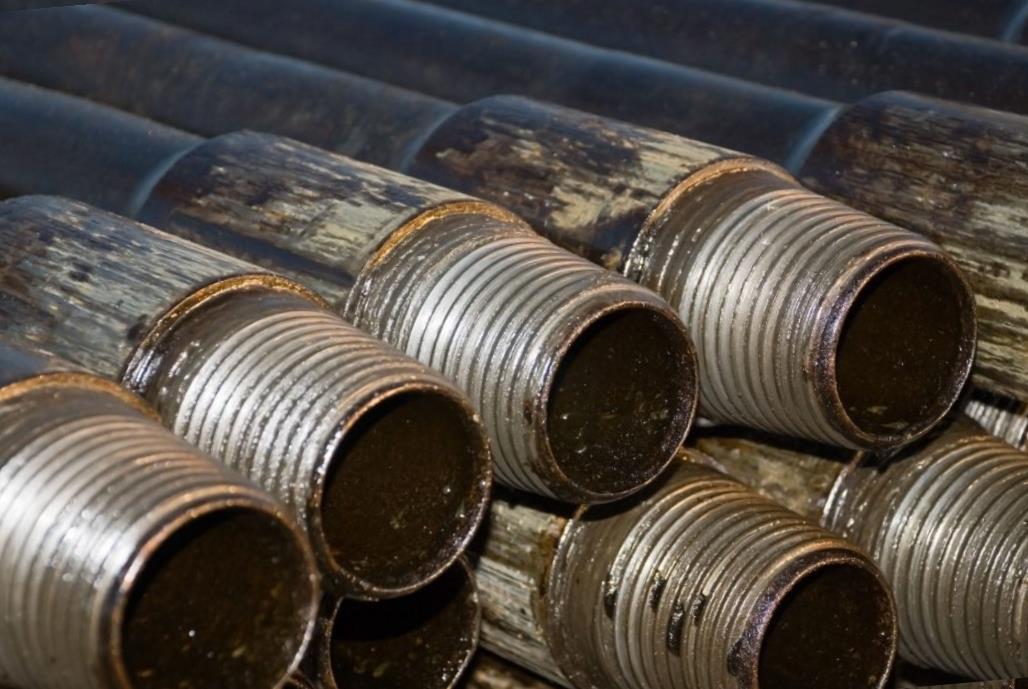

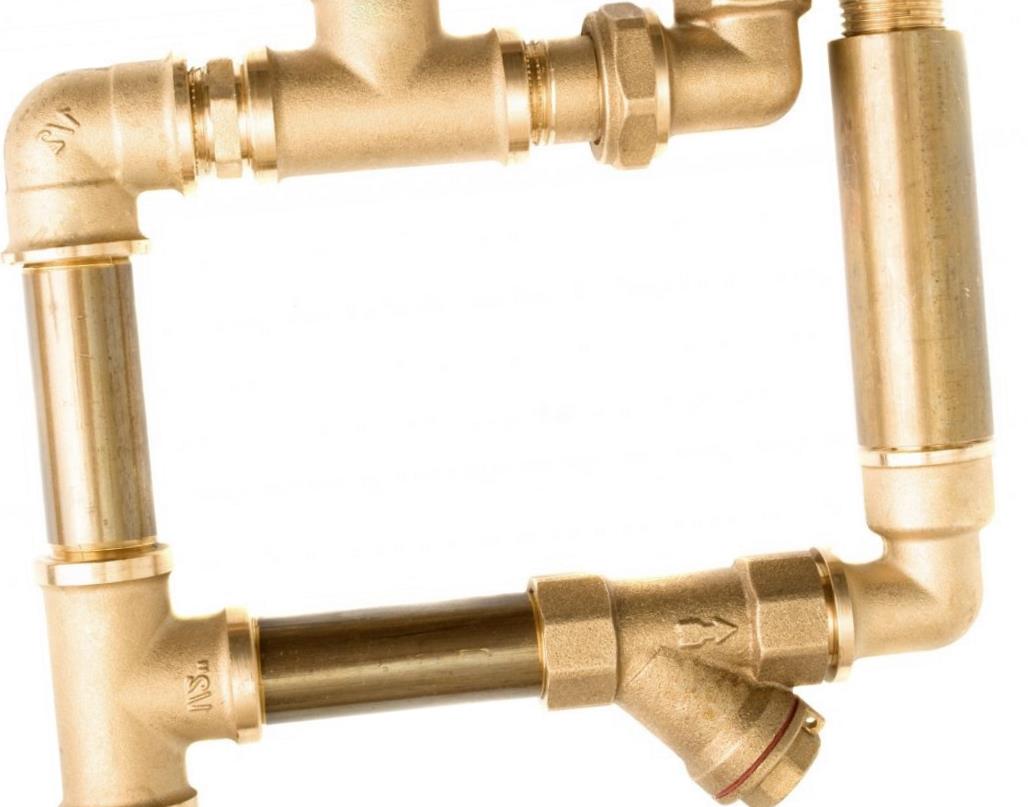

Резьбовой способ соединения стальных труб
Установка труб и арматуры с резьбой не предполагает использования дополнительного оборудования. Такой подход оказывается продуктивным в следующих ситуациях:
- Для разработки инженерных структур в пределах помещения;
- Для отсеков с небольшим диаметром;
- Для городских инфраструктур водопровода и системы отопления;
- В трубах, где давление достигает 1,6 МПа.
Профиль резьбы может быть как цилиндрическим, так и коническим, причем указаны следующие характеристики:
- Интервал нарезки: промежуток между одинаково названными точками;
- Разница в диаметрах является показателем глубины канавок.
- Выбор: слева или справа.

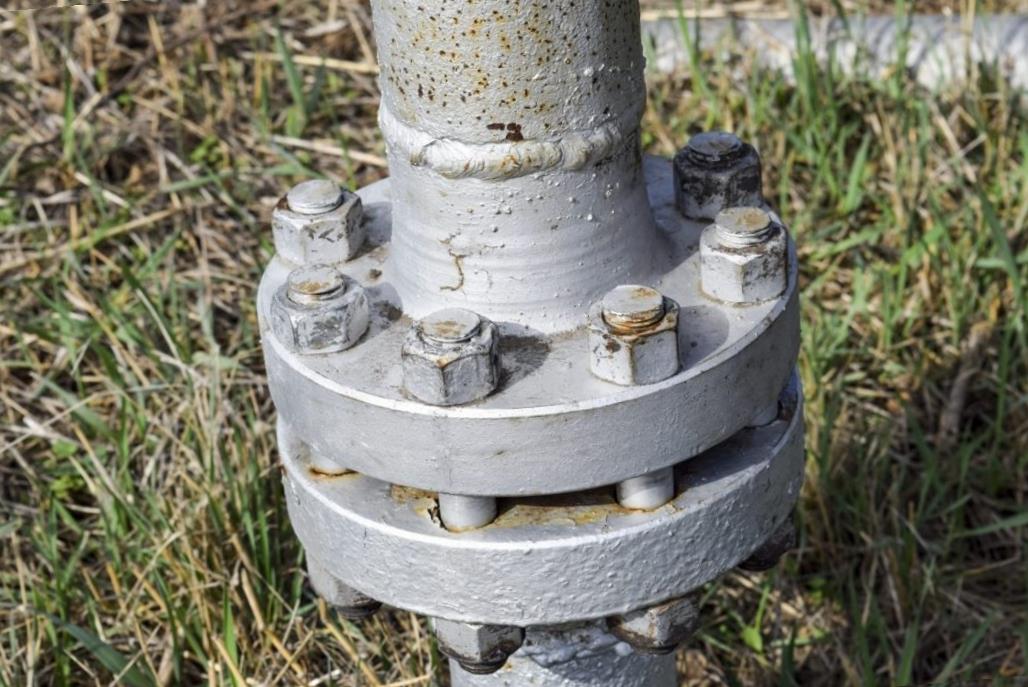

Фланцевое соединениеФланцы применяются для сопряжения сегментов, компонентов и устройств. В один набор входят два соответствующих фланца, уплотнительные элементы и монтажные детали: шпильки с гайками или болты. Метод установки определяется в соответствии с конструктивными характеристиками.
Типы фланцев:
- Имеют относительно небольшие размеры и прикрепляются к части трубы с помощью сварки, речь идет о плоских.
- Компоненты, известные как воротниковые, прикрепляются соосно, их внутренний диаметр совпадает с размерами трубы. Напряжение переносится на трубу через воротник, что снижает нагрузку на соединительные элементы.
- Трубы с резьбой: применяются для оцинкованных труб и высокопрессионных промышленных трубопроводов в соответствии с ГОСТ 9399-81.
В зависимости от метода фиксации:
- Неподвижные: крепятся к трубе без возможности перемещения;
- ГОСТ 12822-80 описывает свободные элементы, которые поддерживаются с помощью приваренного кольца и выполняют функцию компенсации.
Соединение труб с помощью муфты и контргайкиОдин из наиболее простых методов соединения двух фиксированных металлических труб включает использование детали, которую можно использовать даже без специальных знаний и умений. Этот элемент называется "сгон", и это фрагмент трубы с длинной резьбой на одном конце и короткой на другом. В набор также входят муфта и гайка.
Сгоны отличаются высокой надежностью, их эксплуатационный срок может составлять до 50 лет.
Типично эти элементы монтируются в зонах утечек, что предотвращает необходимость сложного ремонта. В результате, данная область становится съемной, что упрощает последующее обслуживание. Однако, данный метод неприменим в системах с высоким давлением или при перевозке агрессивных веществ.
