Вес просечно-вытяжного листа и размер
Автор: Волков Семён
Дата публикации: 25 Апреля 2024
На данной странице приведены данные о размерах и весе одного метра.2Для более детального определения веса просечно-вытяжного листа вы можете использовать наш инструмент для расчета - калькулятор.

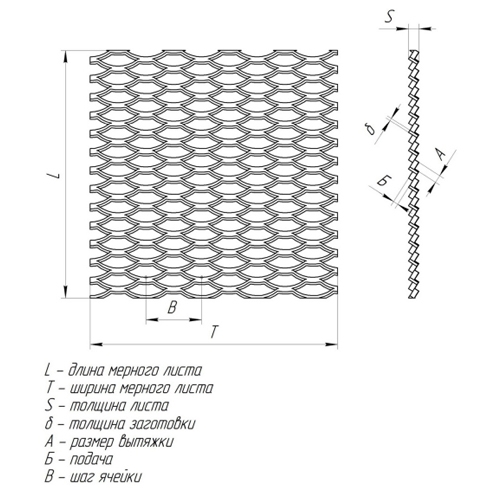

Таблица веса и размеров просечно-вытяжного листа ПВЛ
| Марка листа | Толщина исходного проката, мм | Подача, мм | Шаг ячейки, мм | Толщина готового изделия, мм | Величина вытяжки за 1 ход, мм | Масса 1 м2, кг |
| 306 | 3 | 6 | 90 | 12 | 12,5 | 12,9 |
| 308 | 3 | 8 | 90 | 14 | 12,5 | 14,6 |
| 310 | 3 | 10 | 90 | 16 | 12,5 | 15,6 |
| 406 | 4 | 6 | 90 | 13 | 12,5 | 15,7 |
| 408 | 4 | 8 | 90 | 16 | 12,5 | 19,2 |
| 410 | 4 | 10 | 90 | 18 | 12,5 | 25,6 |
| 506 | 5 | 6 | 110 | 13 | 12,5 | 16,4 |
| 508 | 5 | 8 | 110 | 16,8 | 12,5 | 20,9 |
| 510 | 5 | 10 | 110 | 20,5 | 12,5 | 24,7 |
| 606 | 6 | 6 | 125 | 13,4 | 15,0 | 17,3 |
| 608 | 6 | 8 | 125 | 17,1 | 15,0 | 21,9 |
| 610 | 6 | 10 | 125 | 20,8 | 15,0 | 26,0 |
Плюсы использования просечно-вытяжного листа ПВЛ:
- Характеристики использования: товары, производимые из ржавеющей стали, востребованы для объектов, которым необходимы высокие стандарты стойкости к износу, перепадам температур и агрессивным химикатам.
- Простота установки;
- Стоимость достаточно низкая: при производстве товаров из листа ПВЛ не образуется отходов, что делает его стоимость менее высокой.
- Легко формируется и режется;
- Устойчивость изделия: в отличие от продуктов из гладкого листа, просечно-вытяжной лист способен выдерживать повышенную нагрузку.
- Большой выбор товаров
Область применения просечно-вытяжного листа
Лист с просечно-вытяжной структурой находит обширное применение в многих промышленных сферах.
- Производство оборудования относится к отрасли машиностроения, оно включает в себя создание корпусов, оснований, рамок, оболочек, а также шкафов для электротехнических устройств.
- Строительный процесс включает в себя создание несущих структур зданий, стен-перегородок, ограждающих элементов, а также лестничных маршей.
- Элементы кузова, части прицепов, составляющие вагонов и детали автомобильных крыльев относятся к транспорту.
- Промышленность производства мебели занимается созданием основ для мебели, стойками и полками.
- Системы воздушного охлаждения и циркуляции - это воздушные трубы, корпуса вентиляторов, рассеиватели.
- Продукты питания в промышленности - это полки, подложки и перила.
- Область энергетики включает в себя рамы электрических шкафов, стойки и панели.
- Домашние устройства - корпусы холодильников, стиралок, пылесосов.
Особенности производства просечно-вытяжного листа
Следующие характеристики могут быть выделены в ходе производства просечно-вытяжных листов:
- Разные сорта рулонной стали с толщиной в диапазоне от 0,5 до 2 мм являются исходной основой.
- Листовой материал доставляется в особый пресс, в котором с использованием штампов находит применение проволочно-штамповочное оборудование для растяжения и пробивки листа.
- Реализация просечки происходит по установленному образцу при использовании ножей, формируя таким образом продольные разрезы на листе.
- Растягивание заготовки в поперечном направлении осуществляется с помощью штампов при вытяжке.
- Форма листа становится рифленой благодаря укрепляющим элементам жесткости.
- Термическая обработка просечно-вытяжного листа проводится с целью снижения его усадки.
- Производится разрезание изделия на листы с установленными параметрами. Далее проводится обработка кромок для устранения заусенцев.
- Можно нанести защитное покрытие при помощи метода погружения или раскраски.
- Процесс обладает высокой производительностью - до 1000 тонн конечной продукции за месяц.
