Уголок стальной
Содержание:
- Преимущества и недостатки стального уголка
- Действующие стандарты и нормативы на уголок
- Виды стального уголка
- Марки сталей
- Методология производства стального уголка
- Сортамент выпускаемого уголка
- Применение стального уголка
- Особенности использования разных видов уголка
Металлический уголок – один из наиболее распространенных видов профилей, выпускаемых предприятиями черной и цветной металлургии. Относится к виду фасонного сортового проката общего назначения.
По форме представляет собой удлиненную балку, образованную двумя узкими плоскими полосами, которые соединены по одной их граней под прямым углом. Поперечное сечение профиля имеет вид буквы Г. Каждая из двух образующих профиль полос носит название полки, причем их ширина может быть как одинаковой, так и различной.
Уголковые профили выпускаются из широкого ассортимента сплавов цветных металлов (алюминиевых, латуней и т.д.), однако наибольшее распространение получили стальные уголки.
Преимущества и недостатки стального уголка
Данный вид металлопродукции можно встретить в огромном количестве сфер применения. Его популярность среди потребителей объясняется очевидными преимуществами:
- Высокие показатели жесткости и сопротивления скручивающим осевым нагрузкам;
- Значительная экономия веса конструкций в сравнении с цельнокатанными профилями (прутками, полосой и т.д.) той же прочности;
- Простота монтажа благодаря наличию двух перпендикулярных плоскостей;
- Удобство складирования, хранения и перевозки большого числа профилей, которые легко вкладываются друг в друга;
- Широкий ассортимент по производителям и размерному ряду делает продукцию доступной и позволяет подобрать профиль требуемых характеристик;
- Сравнительно невысокая цена за счет массовости крупнотоннажного производства проката.
К недостаткам относят:
- Конструкционная жесткость Г-образного профиля уступает П-образному (швеллер) или Н-образному (двутавр);
- Уголок, аналогично другим видам открытых профилей, заметно уступает круглой трубе аналогичного сечения по показателю устойчивости на скручивание;
- Прокат из обычной низколегированной углеродистой стали подвержен атмосферной коррозии и нуждается в защитной обработке (грунтование, окраска) как при изготовлении конструкций, так и периодически при эксплуатации.
Действующие стандарты и нормативы на уголок
В отечественной практике технические требования и характеристики углового проката общего назначения из стали регламентируются четырьмя основными государственными стандартами:
- Горячекатаный (г/к) равнополочный стальной уголок — ГОСТ 8509-93;
- Горячекатаный (г/к) неравнополочный г/к — ГОСТ 8510-86;

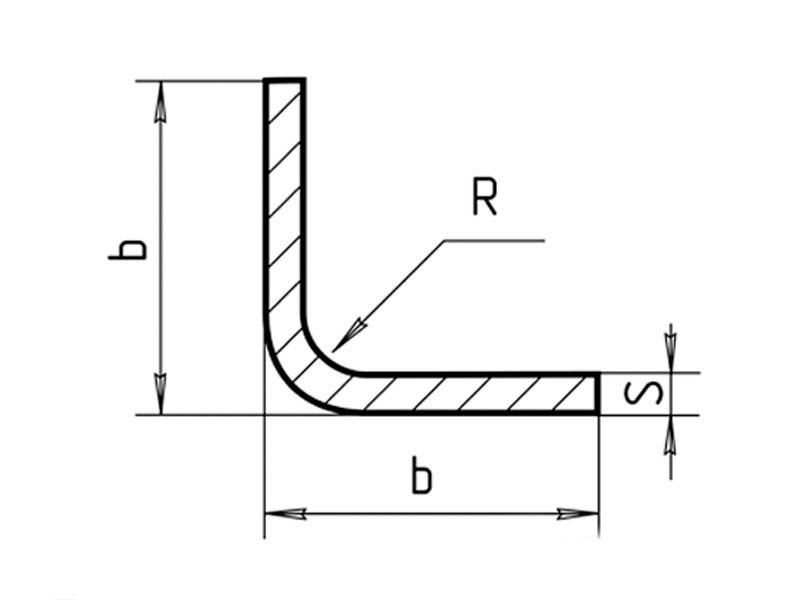

- Холоднокатаный (гнутый) равнополочный — ГОСТ 19771-93;

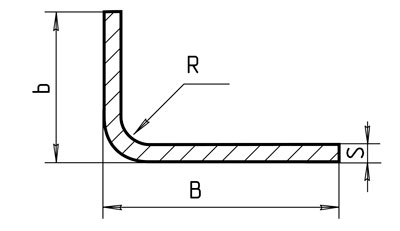

- Холоднокатаный (гнутый) неравнополочный — ГОСТ 19772-93.
При этом размерный ряд продукции соответствует международным стандартам ISO ИСО 657.1-2001 и 657.2-2001.
Отдельные отрасли имеют собственные стандарты, по которым выпускается металлопрокат с учетом особенностей применения:
Нормативный документ |
Наименование |
27772-2021 (ранее – 2015, 88) |
Прокат для строительных стальных конструкций. Общие технические условия. |
ГОСТ 535-2005 (ранее – 88) |
Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия. |
Прокат из стали конструкционной легированной для мостостроения. Общие технические условия. |
|
Прокат низколегированный конструкционный для мостостроения. Технические условия. |
|
Прокат стальной для судостроения. Технические условия. |
|
ГОСТ 19281-2014 (ранее – 89) |
Прокат повышенной прочности. Общие технические условия. |
Профили стальные гнутые. Технические условия. |
Некоторые предприятия черной металлургии выпускают также уголковый фасонный прокат по собственным или отраслевым техническим условиям (ТУ), которые в некоторых показателях могут отличаться от параметров ГОСТ. Такая необходимость вызвана как технологическими особенностями производства на конкретных заводах, так и расширенными потребностями потребителей для отдельных нужд.
Нормативный документ |
Наименование |
ТУ 14-105-629-99 |
Прокат сортовой и фасонный из атмосферостойкий стали 14ХГНДЦ |
ТУ 1120-003-63280288-2010 |
Уголки и швеллеры стальные, гнутые, равнополочные, неравнополочные |
ТУ 1121-522-05746632-2002 |
Профили стальные гнутые. Технические условия |
ТУ 1120-001-30779587-2013 |
Уголки и швеллеры. Технические условия |
ТУ 14-001-00244676-2003 |
Трубы и профили стальные для металлоконструкций. Технические условия |
ТУ 14-1-4170-86 |
Прокат второго сорта. Технические условия |
На рынке можно встретить также горячекатаный стальной уголок, произведенный металлургическими заводами Украины по национальному стандарту ДСТУ 2251-93. Его технические требования идентичны отечественному ГОСТ 8509-93.
Виды стального уголка
Основными признаками, по которым группируются все выпускаемые разновидности уголковой стали, служат:
- Соотношение ширины полок (совпадает или не совпадает размер);
- Технология производства (методом горячей или холодной деформации).
Соответственно различают четыре разновидности продукции:
- Горячекатаный – равнополочный и неравнополочный;
- Холоднокатаный (гнутый) – равнополочный и неравнополочный.
Дополнительным классифицирующим параметром служит класс точности изготовления:
- Класс «А» — высокой точности;
- Класс «Б» — повышенной точности;
- Класс «В» — обычной точности.
Стандартами на конкретную разновидность проката задаются требования к длине уголков, которая может быть:
- мерной;
- кратной мерной;
- немерной;
- ограниченной в пределах мерной.
Марки сталей
В соответствии с ГОСТ на уголковый прокат общего назначения для его производства могут использоваться следующие материалы:
- Углеродистая сталь обыкновенного качества разных степеней раскисления по ГОСТ 380-2005 марок: Ст0, Ст3кп, Ст3пс, Ст3сп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст6пс, Ст6сп;
- Углеродистая низколегированная сталь повышенной прочности по ГОСТ 19281-2014 марок: 09Г2, 12ГС, 16ГС, 14Г2, 17ГС09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 15Г2АФДпс, 18Г2Афпс.
Наиболее распространена продукция из обыкновенной углеродистой стали Ст3 полуспокойной или спокойной плавки. Для изготовления стойких к морозу конструкций в регионах Крайнего Севера применяют более дорогую сталь 09Г2С. Ее дополнительным преимуществом является улучшенная свариваемость, а также особенность двухфазной структуры, придающая большую прочность.
Методология производства стального уголка
Существует две технологии, позволяющих производить уголковый профиль: горячая прокатка и гибка в холодном состоянии.
Горячекатаный стальной уголок выпускают в сортопрокатных цехах крупных металлургических предприятий. Для этого используют специально построенные прокатные станы или универсальные устройства с настраиваемыми клетями.
Чтобы быстро и качественно выполнить горячую деформацию стали, заготовку разогревают до температуры пластичного состояния металла (порядка +1200 оС). В качестве сырья применяют предварительно обжатый до нужных габаритов слиток или полосу из агрегата непрерывной разливки.
Пропуская стальную заготовку через ряд вращающихся валов, формируют изделие нужного Г-образного профиля с заданной толщиной и шириной полок. Затем полуфабрикат подвергают процессу правки, чтобы придать прокату заданные стандартом предельные показатели осевого скручивания не более 0,4% по длине (0,2% лоя продукции класса «А»). Также на этом этапе торцам полок придается необходимая прямолинейная форма боковых граней полок.
Более качественная правка позволяет повысить точность размеров от класса «В» до «Б» или «А».
Гнутый стальной уголок изготавливается методом сгибания металлической полосы в холодном состоянии. Для этого не требуется крупное промышленное производство, так как процесс проводится на профилегибочных станках. Поэтому выбор производителей гнутого профиля существенно выше, чем горячекатаного. В некоторых случаях возможно заказать гнутый уголковый прокат нестандартного размера или из особой марки стали.
Недостатком гнутого уголка считают его заметно меньшую устойчивость к механическим нагрузкам. Причина этого – в отсутствии утолщения внутреннего угла профиля, которое выступает в качестве ребра жесткости. Кроме этого, в процессе пластической деформации стали при гибке происходит изменение внутренней структуры металла, что способствует накоплению микротрещин и дефектов кристаллической структуры.
Достоинством является более высокое качество поверхности полок, а также широкий ряд доступных марок сталей.
Процесс производства гнутого уголка включает этап приготовления сырья, при котором листовой прокат (лист или полоса) нарезается на ленты нужной ширины. Далее заготовка поступает на ряд профилегибочных головок, где с помощью ролика из прочного материала (твердый сплав или композит) формируется углубление в ее центре. На следующих головках с большим углом схождения профиль углубляется, пока не примет требуемую Г-образную форму. Несколько этапов гибки необходимо, чтобы не вызвать сильного повреждения металла в зоне деформации.
Сортамент выпускаемого уголка
Уголок горячекатаный равнополочный ГОСТ 8509-93
Из названия продукции видно, что по данному стандарту выпускают уголковый профиль с одинаковой шириной полок. Диапазон допустимых ГОСТ размерностей находится в пределах от 20 до 250 мм. Толщина проката зависит от ширины и может принимать значения от 3,0 до 35,0 мм. Маркировка проката включает его размеры в сантиметрах (соответственно, в интервале от 2 до 25) и толщину металла полок. Так, стальной уголок с полками по 250 мм толщиной 30 мм будет обозначен как 25х3.
Отклонения по длине нормированы стандартом для уголка равнополочного ГОСТ 8509-93. Так для 4-х метрового изделия допуск не превышает 30 мм, для 4-6 метрового – не более 50 мм, для превышающих 6 метров – меньше 70 мм.
Отклонения по ширине уголка стального равнополочного допускается в небольших пределах, которые непосредственно зависят от сортамента: не более 1 миллиметра для полок до 45 мм, не более 1,5 мм для изделий 50-90 мм, 2 мм для 100-150, 3 мм для 160-200 и 4 мм для 220-250.
Условные обозначения:
A – ширина полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Размеры |
rвнутр., |
rвнешн., |
Масса 1 м уголка, |
Кол-во метров в тонне |
Размеры |
rвнутр., |
rвнешн., |
Масса 1 м уголка, |
Кол-во метров в тонне |
AхAхt, |
мм |
мм |
кг |
AхAхt, |
мм |
мм |
кг |
||
мм |
мм |
||||||||
3,5 |
1,2 |
0,8871 |
1127 |
100х100х6,5 |
12 |
4 |
10,06 |
99,38 |
|
1,146 |
872,5 |
100х100х7 |
10,79 |
92,64 |
|||||
1,123 |
890,8 |
100х100х8 |
12,25 |
81,66 |
|||||
1,46 |
684,8 |
100х100х10 |
15,1 |
66,21 |
|||||
1,782 |
561,2 |
100х100х12 |
17,9 |
55,87 |
|||||
4 |
1,3 |
1,269 |
787,8 |
100х100х14 |
20,63 |
48,47 |
|||
4 |
1,3 |
1,364 |
733,3 |
100х100х15 |
21,97 |
45,51 |
|||
1,78 |
561,9 |
100х100х16 |
23,3 |
42,92 |
|||||
2,18 |
458,7 |
110х110х7 |
11,89 |
84,08 |
|||||
4,5 |
1,5 |
1,463 |
683,5 |
110х110х8 |
13,5 |
74,06 |
|||
1,911 |
523,4 |
120х120х8 |
4,6 |
14,74 |
67,84 |
||||
1,604 |
623,3 |
120х120х10 |
18,23 |
54,87 |
|||||
2,099 |
476,4 |
120х120х12 |
21,65 |
46,19 |
|||||
2,578 |
387,9 |
120х120х15 |
26,67 |
37,5 |
|||||
5 |
1,7 |
1,846 |
541,8 |
125х125х8 |
14 |
4,6 |
15,46 |
64,7 |
|
2,419 |
413,4 |
125х125х9 |
17,29 |
57,85 |
|||||
2,976 |
336 |
125х125х10 |
19,1 |
52,36 |
|||||
3,518 |
284,3 |
125х125х12 |
22,68 |
44,09 |
|||||
2,081 |
480,5 |
125х125х14 |
26,2 |
38,17 |
|||||
2,733 |
365,9 |
125х125х16 |
29,65 |
33,73 |
|||||
3,369 |
296,9 |
140х140х9 |
19,41 |
51,53 |
|||||
3,989 |
250,7 |
140х140х10 |
21,45 |
46,61 |
|||||
5,5 |
1,8 |
2,324 |
430,2 |
140х140х12 |
25,5 |
39,21 |
|||
3,054 |
327,4 |
150х150х10 |
23,02 |
43,43 |
|||||
3,769 |
265,3 |
150х150х12 |
27,39 |
36,51 |
|||||
4,467 |
223,8 |
150х150х15 |
33,82 |
29,57 |
|||||
5,15 |
194,2 |
150х150х18 |
40,11 |
24,93 |
|||||
5,818 |
171,9 |
160х160х10 |
16 |
5,3 |
24,67 |
40,53 |
|||
6 |
2 |
3,438 |
290,8 |
160х160х11 |
27,02 |
37,01 |
|||
4,247 |
235,5 |
160х160х12 |
29,35 |
34,07 |
|||||
5,04 |
198,4 |
160х160х14 |
33,97 |
29,44 |
|||||
7 |
2,3 |
3,707 |
269,8 |
160х160х16 |
38,52 |
25,96 |
|||
4,578 |
218,4 |
160х160х18 |
43,01 |
23,25 |
|||||
5,434 |
184 |
160х160х20 |
47,44 |
21,08 |
|||||
7,098 |
140,9 |
180х180х11 |
30,47 |
32,82 |
|||||
8,7 |
114,9 |
180х180х12 |
33,12 |
30,19 |
|||||
3,896 |
256,7 |
180х180х15* |
40,96 |
24,41 |
|||||
4,814 |
207,7 |
180х180х18* |
16 |
5,3 |
48,66 |
20,55 |
|||
5,717 |
174,9 |
180х180х20* |
53,72 |
18,62 |
|||||
8 |
2,7 |
4,87 |
205,3 |
200х200х12 |
18 |
6 |
36,97 |
27,05 |
|
5,382 |
185,8 |
200х200х13 |
39,92 |
25,05 |
|||||
6,395 |
156,4 |
200х200х14 |
42,85 |
23,34 |
|||||
7,392 |
135,3 |
200х200х16 |
48,65 |
20,55 |
|||||
8,373 |
119,4 |
200х200х18* |
54,4 |
18,38 |
|||||
10,29 |
97,2 |
200х200х20 |
60,08 |
16,64 |
|||||
9 |
3 |
5,797 |
172,5 |
200х200х24* |
71,26 |
14,03 |
|||
6,889 |
145,2 |
200х200х25 |
74,02 |
13,51 |
|||||
7,964 |
125,6 |
200х200х30 |
87,56 |
11,42 |
|||||
9,024 |
110,8 |
220х220х14 |
21 |
7 |
47,4 |
21,1 |
|||
10,07 |
99,3 |
220х220х16 |
53,83 |
18,58 |
|||||
6,777 |
147,6 |
250х250х16 |
24 |
8 |
61,55 |
16,25 |
|||
7,36 |
135,9 |
250х250х18 |
68,86 |
14,52 |
|||||
8,513 |
117,5 |
250х250х20 |
76,11 |
13,14 |
|||||
9,652 |
103,6 |
250х250х22 |
83,31 |
12 |
|||||
11,88 |
84,2 |
250х250х25 |
93,97 |
10,64 |
|||||
14,05 |
71,2 |
250х250х28 |
104,5 |
9,57 |
|||||
10 |
3,3 |
8,327 |
120,1 |
250х250х30 |
111,44 |
8,97 |
|||
9,638 |
103,8 |
||||||||
10,93 |
91,46 |
||||||||
12,21 |
81,88 |
||||||||
13,48 |
74,2 |
||||||||
15,96 |
62,67 |
Примечание:
Масса проката вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – размеры, исключенные из последней редакции стандарта.
** – нестандартный размер.
Уголок горячекатаный неравнополочный ГОСТ 8510-86
Уголок неравнополочный – это фасонный прокат Г-образного сечения, у которого соотношение ширины полок не равно 1. Аналогично равнополочному, такой уголок маркируется численным значением ширины, выраженной в сантиметрах, но используются обе величины. Так, профиль с полками 200 мм и 125 мм будет обозначаться как 20/12,5.
Допустимые отклонения от номинального значения зависят от сортамента продукции, а также ее точности. Стандартом установлены предельные отклонения по ширине в зависимости от размера:
- для проката номеров 2-4,5 допускается разброс в пределах 1 миллиметра в обе стороны;
- номера с 5 по 9 могут не соответствовать до 1,5 миллиметров в обе стороны;
- профили 10-15 могут отклоняться по рассматриваемому значению до 2 мм;
- для №16-20 нормой считаются расхождения в пределах 3 мм как в положительную, так и отрицательную сторону;
- профили 22-25 не превышают 4 мм расхождения с нормируемым значением.
Условные обозначения:
А – ширина большей полки;
B – ширина меньшей полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Номер уголка |
A, |
B, |
t, |
rвнутр., |
rвнешн., |
Масса 1 м уголка, кг |
Количество метров в 1 т |
мм |
мм |
мм |
мм |
мм |
|||
25 |
16 |
3 |
3,5 |
1,2 |
0,9107 |
1098 |
|
30 |
20 |
3 |
3,5 |
1,2 |
1,123 |
890,8 |
|
30 |
20 |
4 |
3,5 |
1,2 |
1,46 |
684,8 |
|
32 |
20 |
3 |
3,5 |
1,2 |
1,17 |
854,9 |
|
32 |
20 |
4 |
3,5 |
1,2 |
1,523 |
656,6 |
|
40 |
25 |
3 |
4 |
1,3 |
1,481 |
675,1 |
|
40 |
25 |
4 |
4 |
1,3 |
1,937 |
516,4 |
|
40 |
25 |
5 |
4 |
1,3 |
2,376 |
420,8 |
|
40 |
30 |
4 |
4 |
1,3 |
2,094 |
477,6 |
|
40 |
30 |
5 |
4 |
1,3 |
2,573 |
388,7 |
|
45 |
28 |
3 |
5 |
1,7 |
1,681 |
594,9 |
|
45 |
28 |
4 |
5 |
1,7 |
2,199 |
454,8 |
|
50 |
32 |
3 |
5,5 |
1,8 |
1,9 |
526,2 |
|
50 |
32 |
4 |
5,5 |
1,8 |
2,489 |
401,7 |
|
56 |
36 |
4 |
6 |
2 |
2,81 |
355,8 |
|
56 |
36 |
5 |
6 |
2 |
3,462 |
288,9 |
|
63 |
40 |
4 |
7 |
2,3 |
3,173 |
315,1 |
|
63 |
40 |
5 |
7 |
2,3 |
3,911 |
255,7 |
|
63 |
40 |
6 |
7 |
2,3 |
4,633 |
215,8 |
|
63 |
40 |
8 |
7 |
2,3 |
6,031 |
165,8 |
|
65 |
50 |
5 |
6 |
2 |
4,365 |
229,1 |
|
65 |
50 |
6 |
6 |
2 |
5,181 |
193 |
|
65 |
50 |
7 |
6 |
2 |
5,982 |
167,2 |
|
65 |
50 |
8 |
6 |
2 |
6,767 |
147,8 |
|
70 |
45 |
5 |
7,5 |
2,5 |
4,391 |
227,7 |
|
75 |
50 |
5 |
8 |
2,7 |
4,793 |
208,6 |
|
75 |
50 |
6 |
8 |
2,7 |
5,688 |
175,8 |
|
75 |
50 |
7 |
8 |
2,7 |
6,567 |
152,3 |
|
75 |
50 |
8 |
8 |
2,7 |
7,431 |
134,6 |
|
80 |
50 |
5 |
8 |
2,7 |
4,99 |
200,4 |
|
80 |
50 |
6 |
8 |
2,7 |
5,924 |
168,8 |
|
80 |
60 |
6 |
8 |
2,7 |
6,395 |
156,4 |
|
80 |
60 |
7 |
8 |
2,7 |
7,392 |
135,3 |
|
80 |
60 |
8 |
8 |
2,7 |
8,373 |
119,4 |
|
90 |
56 |
6 |
9 |
3 |
6,172 |
162 |
|
90 |
56 |
6 |
9 |
3 |
6,7 |
149,3 |
|
90 |
56 |
8 |
9 |
3 |
8,773 |
114 |
|
100 |
63 |
6 |
10 |
3,3 |
7,526 |
132,9 |
|
100 |
63 |
7 |
10 |
3,3 |
8,704 |
114,9 |
|
100 |
63 |
8 |
10 |
3,3 |
9,866 |
101,4 |
|
100 |
63 |
10 |
10 |
3,3 |
12,14 |
82,36 |
|
100 |
65 |
7 |
10 |
3,3 |
8,814 |
113,5 |
|
100 |
65 |
8 |
10 |
3,3 |
9,991 |
100,1 |
|
100 |
65 |
10 |
10 |
3,3 |
12,3 |
81,31 |
|
110 |
70 |
7 |
10 |
3,3 |
8,985 |
111,3 |
|
110 |
70 |
8 |
10 |
3,3 |
10,93 |
91,46 |
|
125 |
80 |
7 |
11 |
3,7 |
11,04 |
90,6 |
|
125 |
80 |
8 |
11 |
3,7 |
12,53 |
79,81 |
|
125 |
80 |
10 |
11 |
3,7 |
15,47 |
64,66 |
|
125 |
80 |
12 |
11 |
3,7 |
18,34 |
54,53 |
|
140 |
90 |
8 |
12 |
4 |
14,13 |
70,77 |
|
140 |
90 |
10 |
12 |
4 |
17,46 |
57,28 |
|
160 |
100 |
9 |
13 |
4,3 |
17,96 |
55,69 |
|
160 |
100 |
10 |
13 |
4,3 |
19,85 |
50,38 |
|
160 |
100 |
12 |
13 |
4,3 |
23,58 |
42,4 |
|
160 |
100 |
14 |
13 |
4,3 |
27,26 |
36,69 |
|
180 |
110 |
10 |
14 |
4,7 |
22,24 |
44,97 |
|
180 |
110 |
12 |
14 |
4,7 |
26,44 |
37,82 |
|
200 |
125 |
11 |
14 |
4,7 |
27,37 |
36,54 |
|
200 |
125 |
12 |
14 |
4,7 |
29,74 |
33,62 |
|
200 |
125 |
14 |
14 |
4,7 |
34,43 |
29,04 |
|
200 |
125 |
16 |
14 |
4,7 |
39,07 |
25,6 |
Примечание: Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.* – уголки изготавливают по требованию потребителя.
Уголок гнутый равнополочный ГОСТ 19771-93
Данный вид проката производится методом механической деформации, то есть сгибания плоской заготовки. Такая продукция является менее прочной, чем уголок равнополочный ГОСТ 8509, но имеет боле точные размеры, меньшую массу и большее разнообразие типоразмеров. Кроме того, цена стального уголка этого типа оказывается более приемлемой.
Условные обозначения:
b – ширина полки;
S – толщина полки;
R – радиус кривизны.
b, мм |
S, мм |
R, не более, мм |
Масса 1 м, кг |
Количество метров в 1 т |
36 |
3 |
4 |
1,569 |
637,2 |
40 |
2,5 |
3 |
1,485 |
673,3 |
40 |
3 |
4 |
1,758 |
568,9 |
50 |
3 |
4 |
2,229 |
448,7 |
50 |
4 |
6 |
2,907 |
344 |
60 |
3 |
4 |
2,7 |
370,4 |
60 |
4 |
6 |
3,535 |
282,9 |
70 |
4 |
6 |
4,163 |
240,2 |
80 |
3 |
4 |
3,642 |
274,6 |
80 |
4 |
6 |
4,791 |
208,7 |
80 |
5 |
7 |
5,924 |
168,8 |
80 |
6 |
9 |
7,011 |
142,6 |
80 |
7 |
9 |
8,113 |
123,3 |
100 |
4 |
6 |
6,047 |
165,4 |
100 |
5 |
7 |
7,494 |
133,4 |
100 |
6 |
9 |
8,895 |
112,4 |
100 |
7 |
9 |
10,31 |
96,99 |
120 |
5 |
7 |
9,064 |
110,3 |
120 |
6 |
9 |
10,78 |
92,77 |
b, мм |
S, мм |
R, не более, мм |
Масса 1 м, кг |
Количество метров в 1 т |
55 |
3 |
7 |
2,434 |
410,9 |
60 |
3 |
7 |
2,669 |
374,6 |
70 |
4 |
10 |
4,109 |
243,4 |
80 |
4 |
10 |
4,737 |
211,1 |
80 |
5 |
10 |
5,873 |
170,3 |
100 |
4 |
10 |
5,993 |
166,9 |
100 |
5 |
10 |
7,443 |
134,4 |
100 |
6 |
14 |
8,794 |
113,7 |
120 |
5 |
10 |
9,013 |
110,9 |
160 |
4 |
10 |
9,761 |
102,5 |
Уголки гнутые неравнополочные ГОСТ 19772-93
Отличие данного типа уголка от горячекатаного заметно невооруженным глазом, поскольку гнутые изделия производятся из стальной полосы, методом ее механической деформации. Внешний угол при этом получается скругленным. Прокатанные изделия последовательно проходят вальцы профилировочного станка, каждый из которых делают форму все более похожей на конечный продукт. Внешний угол при этом получается острым или скругленным.
Условные обозначения:
B – ширина большей полки;
b – ширина меньшей полки;
S – толщина полки;
R – радиус кривизны.
В, мм |
b, мм |
S, мм |
R, не более, мм |
Масса 1 м, кг |
Количество метров в 1 т |
32 |
25 |
2 |
3 |
0,8365 |
1195 |
32 |
25 |
2,5 |
3 |
1,034 |
967,3 |
50 |
35 |
3,2 |
5 |
1,984 |
504,1 |
60 |
40 |
3 |
4 |
2,229 |
448,7 |
70 |
50 |
4 |
6 |
3,535 |
282,9 |
80 |
63 |
4 |
6 |
4,257 |
234,9 |
85 |
35 |
4 |
6 |
3,535 |
282,9 |
90 |
70 |
4 |
6 |
4,791 |
208,7 |
100 |
65 |
4 |
6 |
4,948 |
202,1 |
105 |
100 |
3 |
4 |
4,702 |
212,7 |
115 |
65 |
5 |
7 |
6,709 |
149,1 |
120 |
100 |
8 |
12 |
12,88 |
77,63 |
180 |
140 |
6 |
9 |
14,55 |
68,74 |
В, мм |
b, мм |
S, мм |
R, не более, мм |
Масса1 м, кг |
Количество метров в 1 т |
40 |
25 |
2,5 |
6 |
1,165 |
858 |
70 |
50 |
4 |
10 |
3,481 |
287,3 |
85 |
67 |
4 |
10 |
4,485 |
222,9 |
90 |
70 |
4 |
10 |
4,737 |
211,1 |
110 |
90 |
5 |
10 |
7,443 |
134,4 |
115 |
65 |
5 |
10 |
6,658 |
150,2 |
147 |
125 |
8 |
20 |
15,93 |
62,77 |
152 |
100 |
5,5 |
12 |
10,37 |
96,44 |
155 |
100 |
6 |
14 |
11,38 |
87,84 |
Примечание к таблицам 5 и 6:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной
Применение стального уголка
Уголковый прокат из различных марок сталей широко применяется в хозяйственной деятельности. Основными потребителями этого типа продукции являются такие отрасли, как строительство и машиностроение.
При производстве металлоконструкций, машин и механизмов востребовано такое свойство уголкового проката, как жесткость к скручиванию, позволяющая создавать изделия с прямоугольными гранями, устойчивыми к деформациям под нагрузкой. При этом широкие плоские полки позволяют надежно крепить к уголку навесные элементы, панели обшивки, облицовку корпусов, применяя различные технологии сборки – резьбовые соединения на болтах, заклепки, любые виды электро- и газосварки.
Наиболее частые сферы применения уголков в промышленности:
- Создание пространственных каркасов для приборов и механизмов в автомобилестроении, судостроении, сельскохозяйственном машиностроении и аналогичных направлениях;
- Сборка несущих элементов (мачт) крановой и иной грузоподъемной техники, специальных машин и механизмов;
- Изготовление колонн, стоек и других опорных, крепежных конструкций для электрических линий, различных трубопроводов, коммунальных сетей;
- Усиление крупногабаритных плоских элементов из листового металла (ребра жесткости, силовые каркасы);
- Направляющие для движущихся частей техники, устройство подкрановых путей и т.д.;
- Производство товаров народного потребления – мебели, бытовой техники, садового инвентаря.
Значительную долю потребляемого стального уголка использует строительная отрасль. В ней уголковые профили применяются для таких работ, как:
- Создание арматуры, закладных и усиливающих элементов изделий из монолитного и сборного железобетона, кладки из кирпича или стеновых блоков;
- Возведение строительных поверхностей сложной формы – арок, других декоративных элементов архитектурных решений;
- Обрамление углов оконных и дверных проемов;
- Несущие и обрамляющие детали металлической кровли и перекрытий;
- Устройство лестничных маршей, пролетов и настилов;
- Установка балок, колонн и других элементов зданий, принимающих повышенные нагрузки;
- Создание каркасов для ограждающих конструкций, заборов, ворот под обшивку профнастилом, сеткой «рабица» или другими аналогичными материалами.
В малом бизнесе и для индивидуального использования стальной уголок часто применяют как основу при изготовлении легких хозяйственных построек и временных сооружений:
- Садовые беседки, террасы, бани; гаражи, навесы и т.д.;
- Каркасы садово-огородных сооружений (парники, теплицы);
- Остекление веранд, лоджий, балконов;
- Стойки ограждений.
Особенности использования разных видов уголка
Значительный ассортимент производимых промышленностью разновидностей и размеров уголкового проката требует учитывать их характеристики при выборе наиболее подходящего артикула для конкретных сфер использования.
Горячекатаный равнополочный уголок. Выпускается в широком диапазоне размеров от 20 до 250 мм. Профили различного сечения могут значительно отличаться как по своему весу, так и основным потребительским характеристикам (конструкционная прочность, сопротивление на изгиб и т.д.) Наиболее универсальными для применения в строительстве и быту считают такие размеры, как 90х90, 100х100, 125х125 и 140х140. Они выдерживают нагрузку, достаточную для решения большинства задач, при этом сохраняя приемлемую массу деталей, с чем связана и цена проката. При создании высоконагруженных конструкций важно учитывать, что при равном весе уголковый профиль уступает по ряду прочностных показателей другим типам металлопродукции – швеллерам и двутаврам. Поэтому расчеты несущих элементов ответственных частей машин и зданий должны выполняться квалифицированным инженером.
Неравнополочный горячекатаный уголок. Обладает различной несущей способностью к нагрузкам по разным пространственным осям. Такая форма наиболее удобна при создании сложно ориентированных пространственных конструкций, в том числе изогнутых: кровельные каркасы шатровой и купольной формы, дугообразные арочные проемы и т.д. В машиностроении неравнополочный уголок нередко используют с целью экономии металла (уменьшения общей массы и стоимости) в элементах с расчетными нагрузками одного направления.
Гнутые уголки. Отличаются заметно меньшими показателями механической прочности к нагрузкам. Однако в ряде случаев их использование предпочтительно из-за того, что при производстве гнутого уголка используется более широкий выбор сталей с улучшенными характеристиками. Так, можно встретить гнутые уголки из коррозионностойких (нержавеющих), оцинкованных, жаростойких и других высоколегированных марок, из которых горячекатаный профиль не выпускается.
Такие уголки востребованы при строительстве для деталей, способных к длительной эксплуатации под открытым воздухом без утраты несущих и декоративных свойств. Также гнутые уголки из легированной стали востребованы в промышленности, производящей металлопродукцию для работы в агрессивной среде: аппараты для химического производства, морские и речные суда, энергетическое машиностроение и т.д.
Дополнительной причиной, по которой нередко выбирают гнутый уголок из качественной стали, становится его более качественная поверхность без дефектов и окалины. Это свойство востребовано при изготовлении вывесок, рекламных конструкций, навесных декоративных фасадов и других сферах, где важен привлекательный внешний вид.
