Трубы круглые стальныепредставляют собой категорию металлопроката, относящегося к трубопрокату. По внешнему виду представляет собой полое металлопрокатное изделие с сечением, напоминающим круг. Производство ведется преимущественно из черных металлов – стальных листов различных марок. Различаются по методу производства, назначению и диаметрам. Изготавливаются по Международному стандарту №8732-78.

ГОСТы и общие требования к круглым трубам

Производство по стандарту позволяет регулировать сортамент, произведенный из стали, дает возможность определить типоразмеры, предел отклонений от них в процентном соотношении.

Все данные внесены в специальный справочник. В этом нормативном документе содержатся такие сведения, как величина, толщина стенок, допустимая длина. Сортамент подвергался испытаниям на прочность, изучались физико-механические характеристики. Соблюдение государственных стандартов дает возможность производителю предоставлять гарантию покупателю, касающуюся способности выдерживать определенные нагрузки.

Название

8732-78

Горячекатаные сварные трубы

8732-70

Производство бесшовного трубопроката

19281-89

Химический состав для сталей, подходящих для изготовления круглого трубопроката

4543-71

8731-74

Технические требования по изготовлению

10692-80

Требования, касающиеся упаковки, хранения, приемки данного металлопроката

8734-75

Сортамент, характерный для бесшовных труб, произведенных методом холодной деформации.

Особые требования предъявляются к маркировке (указывается типоразмер, стальная марка, метка производителя), которая различается в зависимости от диаметра:

  • До 159 мм производится на часть ярлыка (клеймо, электрический карандаш, резиновый штамп);
  • Клеймение проводится при диаметре от 351 до 550 мм и должно содержать такую информацию, как число норматива, партии, толщину стенки, знак производителя.
  • Если толщина превышает 1 см, то разрешается маркировать торец.

Если заказчик потребует, то маркироваться будет каждое металлопрокатное изделие по описанным выше критериям. При экспорте тип маркировки может изменяться по требованиям.

При транспортировке плотно упаковываются в специальный материал. При необходимости используется увязка. По желанию снабжаются специальными хомутами, которые удерживают круглый сортамент и предотвращают его падение или механические удары при транспортировке.

Приемка заключается во внимательном осмотре сортамента на наличие таких повреждений, как сколы, вмятины, пробоины. Подобные дефекты не допустимы и считаются заводским браком.

Сравнение цен от различных металлобаз на металлические трубы:

270 предложений от различных металлобаз

Фильтр
Город

Цена за метр, руб.
Цена за тонну, руб.
Цена за кг, руб.
Рейтинг продавца
Диаметр (мм)
Марка стали


Тип



ГОСТ



Толщина стенки
Сторона 1, мм
Сторона 2, мм
Размер, мм


Здесь могла быть ваша реклама
Сортировать по:
Вы выбрали:
Труба профильная квадратная 40x40х2 мм
Артикул 5244-9924
ГОСТ
Марка стали
Тип
Квадратная
Размер, мм
40X40
Толщина стенки, мм
2
Вес 1 метра, кг
2.31
Количество метров в 1 тонне
433
795 рублей за штуку
Труба профильная квадратная 40x40х2 мм

Представительство / склад:

Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск

О компании:

Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.

ИНН компании: 7802348846

Рейтинг 4,9
Количество отзывов: 1066
Труба оцинкованная ДУ 20 2.8 мм 09г2с
Артикул 6333-13508
Диаметр, мм
ДУ 20
ГОСТ
Марка стали
Тип
Оцинкованная (ОЦ)
Толщина стенки, мм
2.8
Вес 1 метра, кг
1.66
Количество метров в 1 тонне
603.4
701 рублей за штуку
Труба оцинкованная ДУ 20 2.8 мм 09г2с

Представительство / склад:

Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск

О компании:

Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.

ИНН компании: 7802348846

Рейтинг 4,9
Количество отзывов: 1066
Труба профильная прямоугольная 40x20х2 мм
Артикул 5226-35699
Марка стали
Тип
Прямоугольная
Размер, мм
40X20
Толщина стенки, мм
2
Вес 1 метра, кг
1.7
Количество метров в 1 тонне
588
1150 рублей за штуку
Труба профильная прямоугольная 40x20х2 мм

Представительство / склад:

Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск

О компании:

Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.

ИНН компании: 7802348846

Рейтинг 4,9
Количество отзывов: 1066
Здесь могла быть ваша реклама
Труба профильная прямоугольная 40x20х2 мм
Артикул 5226-24366
Марка стали
Тип
Прямоугольная
Размер, мм
40X20
Толщина стенки, мм
2
Вес 1 метра, кг
1.7
Количество метров в 1 тонне
588
192 рублей за штуку
Труба профильная прямоугольная 40x20х2 мм

Представительство / склад:

Астрахань, Волжский, Липецк, Орел, Магнитогорск

О компании:

Интернет-гипермаркет ДоброСтрой: огромный выбор строительно-отделочных материалов, товаров для дома и интерьера. Ежедневные акции на сотни товаров. Скидки до 15%. Доставка по всей России и Казахстану

ИНН компании: 3015042714

Рейтинг 4,7
Количество отзывов: 1095
Труба профильная квадратная 40x40х2 мм
Артикул 5244-40626
ГОСТ
Марка стали
Тип
Квадратная
Размер, мм
40X40
Толщина стенки, мм
2
Вес 1 метра, кг
2.31
Количество метров в 1 тонне
433
865 рублей за штуку
Труба профильная квадратная 40x40х2 мм

Представительство / склад:

Москва, Архангельск, Барнаул, Белгород, Владивосток, Волгоград, Воронеж, Екатеринбург, Иваново, Иркутск

О компании:

Мы делаем доступными для каждого ремонт и обустройство дома. Широкий ассортимент строительных товаров, выгодные цены

ИНН компании: 5029069967

Рейтинг 4,9
Количество отзывов: 8084
Труба оцинкованная ДУ 20 2.8 мм 09г2с
Артикул 6333-42568
Диаметр, мм
ДУ 20
ГОСТ
Марка стали
Тип
Оцинкованная (ОЦ)
Толщина стенки, мм
2.8
Вес 1 метра, кг
1.66
Количество метров в 1 тонне
603.4
578 рублей за штуку
Труба оцинкованная ДУ 20 2.8 мм 09г2с

Представительство / склад:

Москва, Архангельск, Барнаул, Белгород, Владивосток, Волгоград, Воронеж, Екатеринбург, Иваново, Иркутск

О компании:

Мы делаем доступными для каждого ремонт и обустройство дома. Широкий ассортимент строительных товаров, выгодные цены

ИНН компании: 5029069967

Рейтинг 4,9
Количество отзывов: 8084

Классификация и тип материалов

Традиционно классифицируются по следующим параметрам:

  • производственный метод;
  • по диаметру;
  • по типу материала.

В таблице указаны основные виды труб круглых металлическихпо назначению и особенностям производства.

Тип

Определение

Особенности и метод производства

Электросварные (шовные)

Металлопрокатное изделие, которое отличается наличием продольного шва. Выдерживает среднюю нагрузку и давление. Широко применяется в строительстве и возведении коммуникаций.

Шов получается
в ходе производства. Изготавливается путем электросварки металлического листа определенной толщины.

Бесшовные

Трубопрокатное изделие характеризуется цельностью полотна. Выдерживает значительное давление, поэтому широко применяется для возведения трубопроводов с большой нагрузкой.

Отсутствие шва объясняется методом производства, используется цельная заготовка, которая деформируется на специальном прокатном станке.

ВГП

Расшифровывается как водогазопроводная. Благодаря собственным особенностям часто используется при возведении коммуникационных линий: водопровода, газопровода.

Производятся из специальной металлопрокатной заготовки – штрипса. Концы свариваются при помощи электродуговой сварки.

По диаметрам круглые трубы подразделяются на следующие категории.

Название

Диаметры, мм.

Основное применение

Малые

10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.

Коммуникационные трубопроводы в зданиях.

Средние

114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.

Городские инженерные сети, производство.

Большие

530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Магистральные трубопроводы, производственное оснащение.

Данный трубопрокат изготавливается из черного металла, что обеспечивает такие качества, как:

  • сравнительно невысокая стоимость – железо является доступным и распространенным металлом, поэтому цена ниже, чем у цветмета;
  • надежность – прочность выше среднего показателя;
  • значительный вес – сталь особенно, горячекатаная отличается большой весовой нагрузкой;
  • оптимальная свариваемость – пригодна для электросварки при производстве из штрипсов;
  • долговечность – дополнительная оцинковка позволяет добиться коррозионной стойкости;
  • универсальность – широкий спектр применения.

Для производства используют особые марки стали, которые указаны в таблице.

Марки

Ст3 СП

Ст3 ПС

Ст.10

Ст.20

Ст.30

С345Т; С390К

20Х

30Х

40Х

09Г2С

Плотность

7850

7850

7850

7830

7850

Прочность

372

430

540

431

490

Относительное

удлинение

23%

35%

19%

16%

20%

Свариваемость

Обеспечивается

наличием фосфора и серы в составе.

Есть ограничения

Без ограничений

Без

ограничений

Без ограничений

Предел текучести

245

295

390

310

343

Это конструкционные типы стали, отличающиеся хорошей свариваемостью и прочностью, при этом достаточно низкой пластичностью и пределом текучести. Параметр свариваемости особенно важен для труб, которые изготавливаются путем электрической сварки из штрипсов. Это способствует более крепкому шву, который способен выдерживать значительные нагрузки.

Сортамент стальных труб

Сортаментом называют группу металлопрокатных изделий, однородных по качеству, материалу и форме. У каждого из видов собственные характеристики. Размеры круглых труб во многом зависят от их разновидности и способа производства. Рассмотрим каждый тип по отдельности.

Электросварные трубы

Электросварные трубы производятся путем электрической сварки. Концы стальной ленты свариваются между собой. В итоге получается, либо поперечный, либо спиралеобразный шов. Первый вариант наиболее распространен, благодаря простоте изготовления. К особенностям относят:

  • отсутствие изгиба – для поворотов рекомендуется использовать фитинги;
  • низкая коррозионная стойкость – при отсутствии дополнительной обработки, цинкования или полимеризации, так как производится из низколегированных сталей, а также из-за шва;
  • выдерживают меньшее давление – наличие шва не позволяет использовать для систем с повышенными нагрузками;
  • простота в монтаже – легко укладываются;
  • долговечность – металл отличается прочностью.

Характеристики данного сортамента (вес, толщина, диаметр) указаны в таблице.

s

Наружный диаметр

152

159

168

177,8

180

193,7

219

244,5

273

3

11,02

11,54

12,21

12,93

-

14,11

15,98

17,87

-

3,2

11,74

12,3

13,01

13,78

-

15,03

17,03

19,04

-

3,5

12,82

13,42

14,20

15,04

-

16,42

18,60

20,50

23,26

3,8

13,89

14,52

15,39

16,31

-

17,8

20,17

22,56

25,23

4

14,6

15,29

16,38

17,14

17,36

18,71

21,21

23,72

26,54

4,5

16,37

17,15

18,14

19,23

-

21

23,90

26,63

29,3

5

18,13

18,99

20,30

21,37

23,58

23,27

26,39

29,53

33,05

5,5

19,87

20,82

22,04

23,37

-

25,53

28,86

32,42

36,28

6

-

22,64

23,97

25,42

-

27,77

31,52

35,42

39,51

7

-

26,24

27,79

29,49

-

32,23

36,60

41

45,92

8

-

26,24

31,57

33,50

-

36,64

41,63

46,66

52,28

9

-

-

-

-

-

-

46,61

52,27

58,6

s

Наружный диаметр

325

355,6

377

406,4

426

530

630

720

820

4

31,67

34,68

36,79

39,7

41,63

-

-

-



4,5

35,57

38,96

41,34

44,6

46,78

-

-

-



5

39,46

43,23

45,87

49,5

51,91

58,32

64,74

-



5,5

43,34

47,49

50,39

56,35

57,64

64,09

71,14

-



6

47,2

51,73

54,9

59,25

62,15

69,84

77,54

-



7

54,9

60,18

63,87

68,95

72,33

81,31

90,29

107,55

123,09

8

62,54

68,58

72,8

78,6

82,47

92,73

102,99

122,72

140,47

9

76,14

76,93

81,68

88,2

92,55

104,1

115,64

140,47

157,81

Необходимо учитывать, что вес рассчитан при плотности стали на 7850 на м3. При других параметрах он будет отличаться и требует дополнительного расчета.

Бесшовные круглые трубы

Бесшовные трубы могут производиться различными путями – горячей и холодной каткой или цельновытягиванием. Изготовление ведется из цельной заготовки, поэтому не имеет швов. Этот фактор влияет на эксплуатационные качества:

  • стойкость к перепадам давления – выдерживает значительные нагрузки;
  • равномерная толщина по всему изделию – метод производства позволяет получить ровное изделие;
  • герметичность – благодаря этому есть возможность использовать для транспортировки средних по агрессивности веществ;
  • прочность – нет соединений или потенциально подверженных разрывы или появлению трещин мест.

Благодаря форме практически полностью исключается вероятность завоздушивания среды. Выпускаются, как сортамент с представленными размерами и характеристиками.

Наружный d, мм

s, мм

Вес 1 м, кг

Количество м в 1 тонне

10

1

0,220

4504

16

2

0,691

1447

20

2

0,888

1126

25

4

2,072

483

30

4

2,565

390

34

5

3,576

280

40

4

3,551

282

45

5

4,932

203

57

4

5,228

191

60

3

4,217

237

76

3

5,401

185

83

6

11,394

87,8

100

7

16,055

62,3

110

7

17,781

56,3

120

7

19,507

51,3

130

7

21,233

47,1

140

7

22,960

43,5

150

7

24,686

40,5

160

7

26,412

37,7

170

7

28,139

35,5

180

8

33,934

29,4

200

8

37,880

26,4

По требованию заказчика типоразмеры могут изменяться и корректироваться.

ВГП трубы

Данные металлопрокатные изделия специально разработаны для проведения водопроводов или трубопроводов. Конструкционно они отличаются наличием продольного сварного шва, что объясняется средним или нормальным уровнем давления. К эксплуатационным качествам относят:

  • относительно низкая стоимость;
  • универсальность;
  • легкость в монтаже и обслуживании;
  • большое количество диаметров и типоразмеров;
  • устойчивость к температурным перепадам;
  • долговечность;
  • прочность;
  • стойкость к механическим нагрузкам.

В среднем вне зависимости от толщины способны выдерживать давление до 3 МПа. В таблице представлен сортамент, характерный для данного трубопрокатного изделия.

Проход

Наружный диаметр

Толщина стенки труб

Масса 1м труб без муфт, кг

легких

обыкно-венных

уси-ленных

легких

обыкно-венных

уси-ленных

6

10,2

1,8

2

2,5

0,37

0,4

0,47

8

13,5

2

2,2

2,8

0,57

0,61

0,74

10

17

2

2,2

2,8

0,74

0,8

0,98

15

21,3

2,5

2,8

3,2

1,16

1,28

1,43

20

26,8

2,5

2,8

3,2

1,5

1,66

1,86

25

33,5

2,8

2,8

4

2,12

2,39

2,91

32

42,3

2,8

3,2

4

2,73

3,09

3,78

40

48

3

3,2

4

3,33

3,84

4,34

50

60

3

3,5

4,5

4,22

4,88

6,16

65

75,5

3,2

3,5

4,5

5,71

7,05

7,88

80

85,5

3,5

4

4,5

7,34

8,34

9,32

90

101,3

3,5

4

4,5

8,44

9,6

10,74

100

114

4

4,5

5

10,85

12,15

13,44

125

140

4

4,5

5,5

13,42

15,04

18,24

150

165

4

4,5

5,5

15,88

17,81

21,63

Классификация диаметров стальных труб (Ду, Дн )

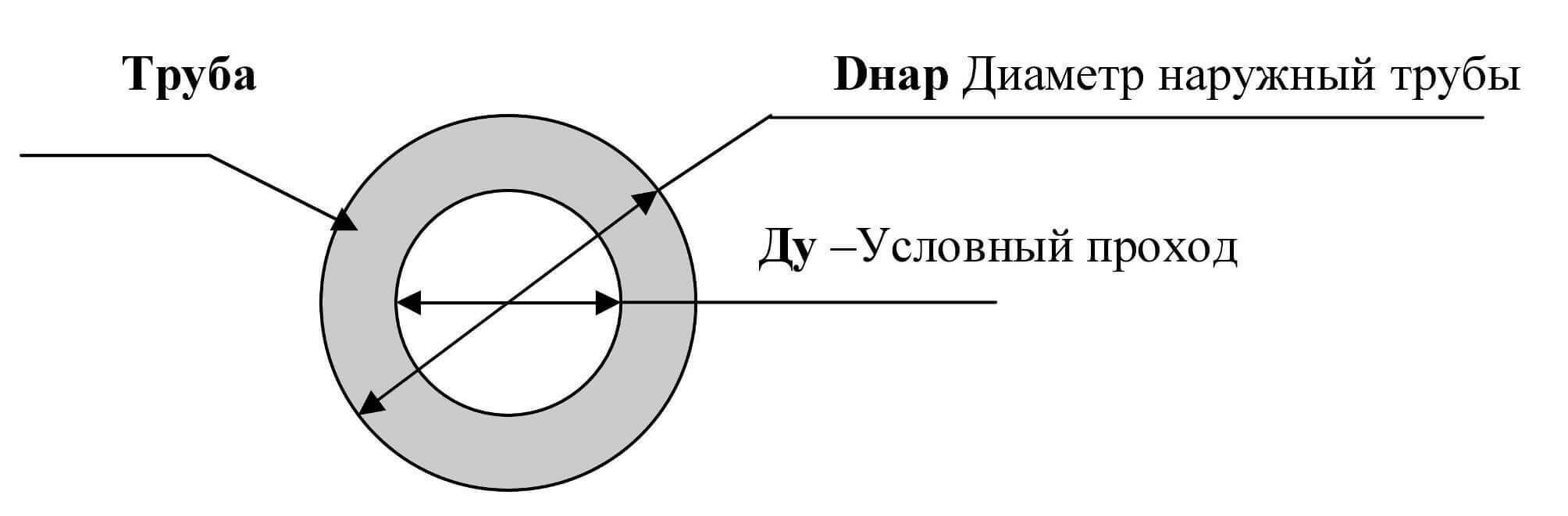

Типоразмеры труб круглых во многом зависит от главного показателя для окружности – это диаметра. Он может измеряться по двум разным классификациям, в зависимости от меры измерения:

  1. Ду – расшифровывается в качестве условного диаметра прохода, то есть в расчет не берется толщина стенок, а учитывается только полое отверстие.
  2. Дн – расшифровывается в качестве диаметра наружной трубы. Учитывает и толщину стенок и получившийся проход.

Необходимо отметить, что применяются оба варианта, исчисление ведется в миллиметрах.

Трубы круглые металлические

При этом ДУ больше характерно именно для черного металлопроката, а ДН для цветного.

Таблицы с диаметрами и размерами из различных ГОСТов

Типоразмеры устанавливаются Международными стандартами. Для каждого типа металлического трубопроката возможны следующие диаметры.

Информация для водогазопроводных труб

T

d

Внутри

Снаружи

1,8

6 ду

10,2

2

2,5

2

8 ду/
10 ду

13,5/
17

2,2

2,8

2,35

15 ду/

20 ду

21,3/

26,8

2,5

2,8

3,2

2,8

25 ду/

32 ду

33,5/

42,3

3,2

4

3

40 ду/

50 ду

48/

60

3,5

4

3,2

65 ду

75,5

4

4,5

3,5

80 ду/

90 ду

88,5

101,3

4

4,5

4

100 ду

114

4,5

5

4

125 ду/

150 ду

140/

160

4,5

5,5

Для бесшовных тонкостенных труб характерны следующие данные:

Условный проход

Наружный диаметр

Толщина стенки

Легкие

Обыкновенные

Усиленные

6

10,2

1,8

2

2,5

8

13,5

2

2,2

2,8

10

17

2

2,2

2,8

15

21,3

2,35

-

-

15

21,3

2,5

2,8

3,2

20

26,8

2,35

-

-

20

26,8

2,5

2,8

3,2

25

33,5

2,8

3,2

4

32

42,3

2,8

3,2

4

40

48

3

3,5

4

50

60

3

3,5

4,5

65

75,5

3,2

4

4,5

80

88,5

3,5

4

4,5

90

101,3

3,5

4

4,5

100

114

4

4,5

5

125

140

4

4,5

5,5

150

165

4

4,5

5,5

Для толстостенных бесшовных труб представлены следующие данные:

d



Толщина стенки

2,5

2,6

2,8

3

3,2

3,5

4

4,5

5

5,5

6

7

8

8,5

9

9,5

10

11

12

13

20

+

+

+

+

+

+

+



























25

+

+

+

+

+

+

+

+

+























28

+

+

+

+

+

+

+

+

+























30

+

+

+

+

+

+

+

+

+

+

+

+

+















32

+

+

+

+

+

+

+

+

+























35

+

+

+

+

+

+

+

+

+























38

+

+

+

+

+

+

+

+

+























40

+

+

+

+

+

+

+

+

+























42

+

+

+

+

+

+

+

+

+

+

+



















45

+

+

+

+

+

+

+

+

+

+

+

+

















50

+

+

+

+

+

+

+

+

+

+

+

+

















51







+

+

+

+

+

+

+

+

+

















54







+

+

+

+

+

+

+

+

+

















57







+

+

+

+

+

+

+

+

+

+















73







+

+

+

+

+

+

+

+

+

+















76







+

+

+

+

+

+

+

+

+

+















89











+

+

+

+

+

+

+

+

+

+

+

+







102











+

+

+

+

+

+

+

+

+

+

+

+

+

+



108













+

+

+

+

+

+

+

+

+

+

+

+

+



114













+

+

+

+

+

+

+

+

+

+

+

+

+



121













+

+

+

+

+

+

+

+

+

+

+

+

+



127













+

+

+

+

+

+

+

+

+

+

+

+

+



133













+

+

+

+

+

+

+

+

+

+

+

+

+



140













+

+

+

+

+

+

+

+

+

+

+

+

+





Толщина стенок



4,5

5

5,5

6

7

8

8,5

9

10

11

12

13

14

15

16

17

18

19

20

25

146

+

+

+

+

+

+

+

+

+

+

+



















152

+

+

+

+

+

+

+

+

+

+

+



















159

+

+

+

+

+

+

+

+

+

+

+

+

+















168



+

+

+

+

+

+

+

+

+

+

+

+

+













180



+

+

+

+

+

+

+

+

+

+

+

+

+













194



+

+

+

+

+

+

+

+

+

+

+

+

+













203







+

+

+

+

+

+

+

+

+

+

+













219







+

+

+

+

+

+

+

+

+

+

+













245









+

+

+

+

+

+

+

+

+

+

+











273









+

+

+

+

+

+

+

+

+

+

+











299











+

+

+

+

+

+

+

+

+

+











325











+

+

+

+

+

+

+

+

+

+











351











+

+

+

+

+

+

+

+

+

+











377















+

+

+

+

+

+

+

+

+

+

+

+



402















+

+

+

+

+

+

+

+

+

+

+

+



406















+

+

+

+

+

+

+

+

+

+

+

+



426















+

+

+

+

+

+

+

+

+

+

+

+



450















+

+

+

+

+

+

+

+

+

+

+

+



465















+

+

+

+

+

+

+

+

+

+

+

+



480















+

+

+

+

+

+

+











+

500















+

+

+

+

+

+

+











+

530















+

+

+

+

+

+

+











+

550















+

+

+

+

+

+

+











+

Диаметры для электросварных труб с учетом толщины стенок.

Толщина стенок (мм)

Диаметр

1 – 3

Ø16 Ø18 Ø19 Ø20 Ø25 Ø28 Ø30 Ø32 Ø35 Ø38
Ø40 Ø42 Ø48 Ø51 Ø57 Ø60

2 – 10

Ø76 Ø89 Ø102 Ø108

3 – 10

Ø114 Ø127 Ø133 Ø159

3 – 12

Ø219 Ø273 Ø325 Ø377

4 – 50

Ø426 Ø530 Ø630 Ø720   Ø820 Ø920 Ø1020 Ø1220

Ø1320 Ø1420 Ø1520 Ø1620 Ø1720 Ø1820 Ø1920 Ø2020

Ø2120 Ø2220 Ø2520 Ø2620  Ø2720  Ø2820

Диаметры стальных труб в дюймах (DN)

Когда требуется заменить фитинг, то нужно подобрать переходники, соединяющие металлическую и пластиковую части. Для этих целей используется особая мера измерения, которая обозначается DN. Она является обозначением окружности по резьбе. При этом нужно учитывать, что размерный ряд указан в следующих Международных актах DIN – это 2448-81 и 2458-81. Измерение дюймами характерно для ВГП. Примечательно, что стояки МКД измеряются в ¾. Разводка составляет ½.

Меры измерения в миллиметрах указаны в таблице в соответствующих пропорциях для DN:

Пропорция от дюйма

Количество в мм

3/8

10

½

15

¾

20

1

25

1,25

32

1,5

40

2

50

Актуальные данные для изделий из пластика указаны в таблице.

Условный проход трубы (Dy), мм

Диаметр резьбы (G), дюйм

Наружный диаметр трубы (Dн), мм

Труба стальная водогазопроводная

Труба стальная бесшовная

Полимерная

10

3/8″

17

16

16

15

1/2″

21,3

20

20

20

3/4″

26,8

26

25

25

1″

33,5

32

32

32

1,25″

42,3

42

40

40

1,5″

48

45

50

50

2″

60

57

63

65

2,5″

75,5

76

75

80

3″

88,5

89

90

90

3,5″

101,3

102

110

100

4″

114

108

125

125

5″

140

133

140

150

6″

165

159

160

Применение

Металлические трубы широко применяются в различных отраслях деятельности человека, благодаря собственной округлой форме. Она способствует лучшей транспортировке различных сред, как воздушной, так и жидкой. Сферы применения различаются по видам трубопрокатной промышленности, что связано с существенными отличиями сортамента. Так электросварные (шовные), а также ВГП применяются для:

  • трубопроводов со средним или низким атмосферным давлением;
  • создание водопроводов;
  • возведение газопроводов;
  • коммуникационные трубопроводные системы.

Наоборот, благодаря собственной прочности и надежности бесшовные трубы активно используются для:

  • создания трубопроводов с повышенным атмосферным давлением;
  • системы для транспортировки агрессивных сред;
  • промышленные магистрали.

Размер трубы учитывается при расчете давления и масштабов проекта. Так для частного строительства подходят небольшие по диаметру трубы. Для возведения коммуникаций в многоэтажных домах чаще всего применяются изделия среднего типоразмера. Для промышленных или магистральных проектов необходимы трубы большого диаметра. Производство труб может осуществляться по индивидуальным пожеланиям при сложных проектах.
