Трубы ВГП ГОСТ 3262-75 все что нужно знать

Автор: Волков Семён

Дата публикации: 31 Августа 2024

Следите за нашими публикациями

Трубы ВГП изготавливаются по стандарту ГОСТ 3262-75 и отличаются от стандартного электросварного трубного проката. Далее мы расскажем об этих различиях, основных характеристиках и применении данной категории изделий.

Отличия

Водогазопроводные трубы (ВГП) представляют собой особый вид проката, применяемый исключительно для создания трубопроводных систем, обеспечивающих транспортировку воды или газа. Эти системы могут быть как магистральными, так и внутридомовыми ответвлениями.

Для непрофессионала основное различие между электросварными и ВГП трубами заключается в их размере. Однако, по сути, второй тип можно рассматривать как подвид первого с отдельным государственным стандартом и соответственно с отдельными требованиями. ВГОТ трубы выделяются особенно в аспектах прочности, устойчивости к коррозии и герметичности, поскольку по ним могут транспортировать летучие вещества.

ГОСТ 3262-75 и основные параметры

Производство определяется данным государственным стандартом.

К ключевым характеристикам металлоизделия относятся:

• условный проход – номинальный диаметр внутреннего отверстия,
• наружный диаметр,
• толщина стенки,
• масса 1 метра,
• наличие резьбы и ее длина.

На иллюстрации показаны типовые размеры:

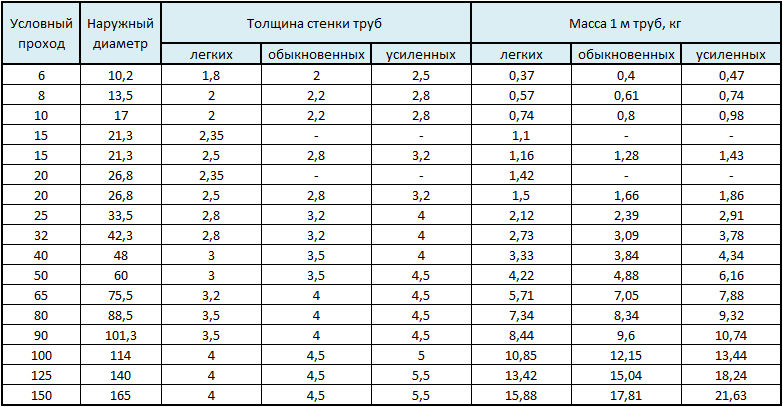

Труба ВГП: Размеры и масса (таблица)

Из таблицы можно видеть, что сортамент металлоизделий подразделяется на три категории:

Главные различия между ними заключаются в толщине стенок, массе и области применения.

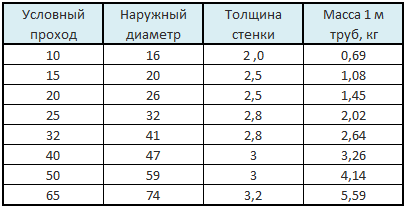

Основные размеры легких труб могут быть уточнены с заказчиком дополнительно:

Таблица дополнительных размеров легких труб ВГП

Обычная длина прокатных изделий варьируется от 4 до 12 метров и может быть следующей:

Готовая продукция с номинальным диаметром в пределах от 6 до 20 миллиметров включительно может быть скручена в бухты для облегчения транспортировки и хранения. Разматывание и выравнивание осуществляется перед отправкой на мощностях поставщика либо непосредственно заказчиком.

Изделия можно дополнительно классифицировать по точности. Они делятся на:

Первые предназначены для создания водопроводов, газопроводов и систем отопления. Вторые служат заготовками для деталей конструкций ВГП.

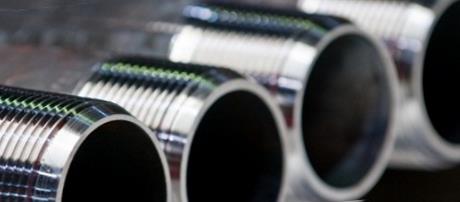

Для обеспечения герметичности трубопроводной системы на концы изделий может наноситься резьба, методами нарезки или накатки, используемая для муфтового соединения. При этом толщина стенки по всей длине не должна уменьшаться более чем на 10%.

Резьба может быть как длинной, так и короткой, а основные правила ее наличия и нанесения, регламентируемые ГОСТом, вы найдете ниже.

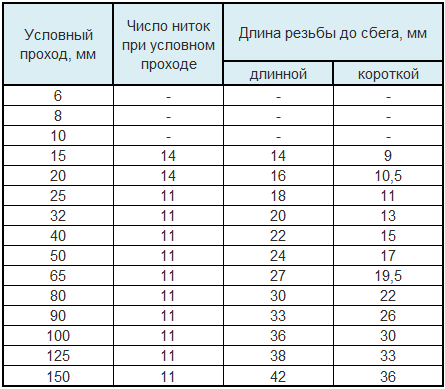

Таблица требований к резьбе

Наличие резьб не является обязательным условием, так как допускается установка трубопровода с помощью сварки.

Для дополнительной защиты изделия могут быть подвергнуты оцинковке. При этом допускается увеличение их массы на 3% по сравнению с показателями, указанными в первой таблице.

Слой цинка существенно увеличивает срок службы изделий и всей конструкции в целом, эффективно защищая их от коррозии, даже при транспортировке воды или в условиях повышенной влажности.

Оцинкованные изделия не рекомендуется сваривать, так как высокие температуры могут частично разрушить защитный слой и инициировать процесс ржавления.

Маркировка

Все вышеперечисленные особенности отражены в маркировке. Стандартная маркировка выглядит следующим образом:

Труба [дополнительная литера]-размер (в формате условный проход*толщина стенки) ГОСТ 3262-75

Дополнительные буквы указывают на специфические характеристики продукции:

• М — с муфтой,
• Н — для нарезки резьбы,
• Р — уже нарезанная резьба,
• Д — удлиненная резьба,
• Ц — прошедшая цинкование,
• П — высокой точности.
• Б — бесшовная труба,
• С — стальная труба,
• К — труба из коррозионностойкой стали (нержавеющая),
• Т — термообработанная труба,
• Ф — фланцевое соединение.

Пример: «Труба Ц-Д-15х2,8 ГОСТ 3262-75» — оцинкованная труба с удлиненной резьбой.

Маркировка труб является важным элементом, позволяющим быстро и точно определить необходимые характеристики продукции. Она помогает избежать ошибок при выборе материала для конкретных условий эксплуатации, обеспечивая надежность и долговечность системы трубопроводов. Также необходимо обращать внимание на наличие соответствующей сопроводительной документации и сертификатов, подтверждающих соответствие труб действующим стандартам и нормам.

Итоги

Мы обсудили все главные моменты, касающиеся труб ВГП, упомянутые в соответствующем ГОСТ 3262-75. Единственный аспект, который мы не рассмотрели подробно, это область применения, но её можно легко понять из названия группы данных металлических изделий.

Стоит отметить, что трубы ВГП обладают рядом преимуществ, таких как высокая прочность, устойчивость к коррозии (при наличии соответствующего покрытия), а также долговечность. Эти характеристики делают их популярным выбором для водопроводных и газопроводных систем.

Также важно упомянуть, что при выборе труб ВГП необходимо учитывать такие параметры, как диаметр трубы, толщина стенки и материал, из которого изготовлена труба. Эти параметры играют ключевую роль в обеспечении надежности и безопасности эксплуатации инженерных систем, в которых используются данные трубы.

Наконец, нельзя забывать о соблюдении всех требований ГОСТ при монтаже и эксплуатации труб ВГП. Это обеспечит долговечность и эффективность работы систем, в которых они применяются.
