ТОП-3 обозначения стандарта трубной цилиндрической резьбы

Автор: Волков Семён

Дата публикации: 30 Августа 2024

Резьба для труб: основные характеристики + 5 ключевых параметров для выбора + 5 способов производства трубной резьбы + анализ 4 конструктивных компонентов + обзор метрической, цилиндрической и конической резьбы в трубопроводах.

При выполнении сантехнических работ дома, вы наверняка столкнетесь с термином «трубная резьба». Без инженерного или профильного образования, разобраться в тонкостях трубных соединений может быть достаточно сложно.

В наше время нет необходимости идти за помощью в ближайший магазин сантехники, намного проще воспользоваться поисковой системой. Впереди вас ожидает полная информация о размерах трубной резьбы и их классификации по различным типам.

Что представляет собой трубная резьба: понятия и характеристики

Сферы применения трубной резьбы разнообразны, но ключевые в быту – это системы, используемые при строительстве и ремонте домов и квартир. Рассмотрим более подробно, как наносится резьба и какой алгоритм ее нанесения.

1) Характеристики и определение резьбы

В международной практике наиболее часто используется трубная резьба по патенту Уитворта, которая была официально зафиксирована в 1841 году. Стандартное обозначение этой резьбы при маркировке – «Тр». В повседневной речи ее часто называют цилиндрической. Более 60% изделий имеют именно такую нарезку.

Метрическая резьба занимает вторую позицию, хотя в России ее преимущественно используют в промышленных транспортных системах для жидкостей и газов. Третьим популярным типом резьбового соединения является коническое. Эти соединения могут выдерживать большие механические нагрузки, из-за чего их применяют в системах добычи нефти, газа, а также как элемент буровых установок.

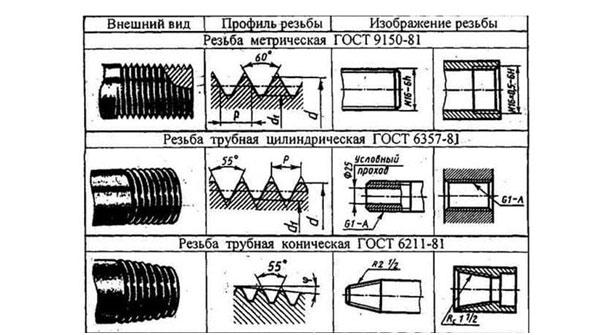

Основные характеристики трубной резьбы:

Традиционно диаметр труб указывается в дюймах (1 дюйм = 2.54 сантиметра). При небольших размерах применяются дюймовые доли в виде дробей (1/2, ¼, 1/8 и так далее). Количество витков, умещающееся в 1 дюйм, определяет шаг резьбы. Для метрических резьб используются миллиметры. Более детально о каждом типе соединений будет рассказано далее.

Резьбовые характеристики тесно связаны с трубами, так как они являются неотъемлемым элементом трубных систем. При покупке фитингов или арматуры в специализированном магазине необходим минимальный набор данных, представленный в таблице ниже.

Хотите самостоятельно нарезать резьбу? Вам понадобятся данные о наклонном угле, материале и других характеристиках. Важным элементом успешного выполнения работы являются умелые руки мастера.

Имейте в виду: для определения подходящего резьбового соединения к уже имеющемуся, существуют два способа – мерная калибровка и измерения штангенциркулем. Первый метод обеспечивает наибольшую точность, достигая до 98%. При измерениях следует учитывать сотые доли миллиметра.

Во время калибровки профиля поочередно используют специальные гребенки разных диаметров, имеющие размерные обозначения. При измерениях с помощью штангенциркуля существует высокая вероятность погрешности в пределах 1%-3%, что достаточно, чтобы при использовании таблиц выбрать неправильный диаметр профиля.

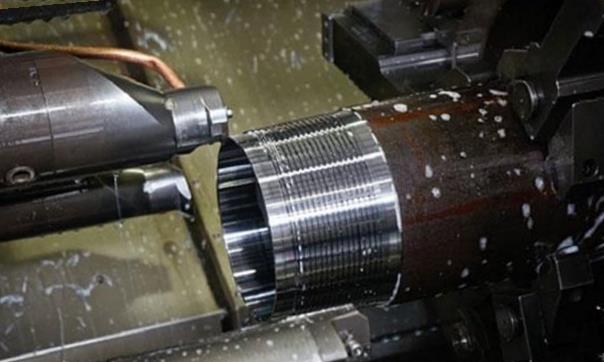

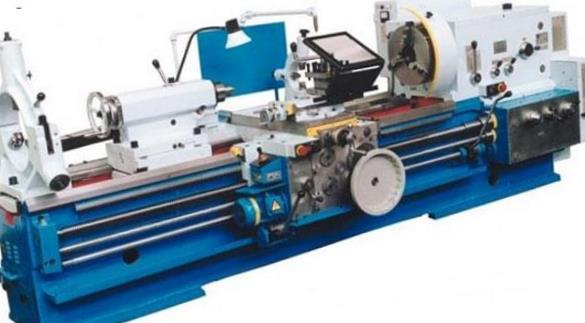

2) Метод нарезки и его применение в быту

О различных методах нарезки резьбы будет рассказано в следующей таблице.

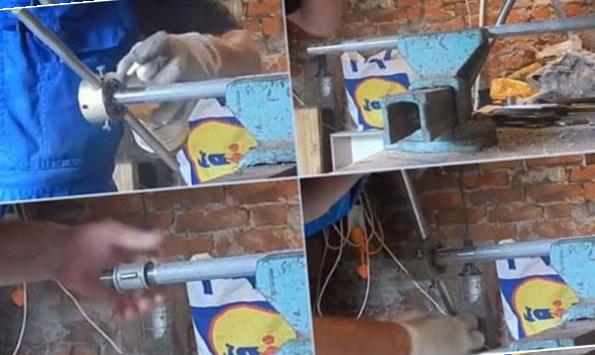

Для самостоятельного нарезания трубной резьбы можно применить специальный инструмент – КЛУПП. Устройство этого приспособления максимально простое – две рукоятки для закручивания, резьбовые гребенки и основной корпус.

Если у вас отсутствует такой инструмент, хотя его приобретение на Авито и других платформах в 2020 году вполне возможно, можно воспользоваться воротом, метчиком и плашкой. Эти два элемента закрепляются на вороте тремя болтами центрирующего типа. Первый проход производится грубым прокатом, а последующие - с помощью чистовых плашек и метчиков.

Важно: при нарезке резьбы на трубах большого диаметра целесообразно использовать специальную втулку. Этот элемент облегчает процесс установки плашки и снижает физические усилия. Также втулка уменьшает вероятность перекоса.

Теперь несколько слов об использовании трубной резьбы. Для домашних или квартирных ремонтных работ чаще всего используется цилиндрическая резьба на трубах с дюймовым шагом. Реже встречается круглая резьба и профиль Эдисона.

Назначение трубной резьбы по размерам:

• 1/2 — применяется при обустройстве водопроводных систем для транспортировки в жилых домах и квартирах на территории России. Этот диаметр позволяет надежно выдерживать давление как горячей, так и холодной воды. Основные сантехнические узлы в быту имеют резьбу на ½ дюйма – ванны, душевые кабины, смесители и так далее;
• 1/4 – схожие сферы использования, но главным образом для конечных сегментов сантехнических систем, где давление ниже основного. Типичный пример применения – смеситель в кухонной или ванной раковине;
• 3/4 – важные элементы систем водоснабжения. Обычно этот диаметр используется для соединения труб на входах и выходах подачи воды к дому или при подключении к распределительному коллектору.

Говоря о более крупных профилях трубной резьбы, таких как 1 и 1.5 дюйма, следует отметить, что их сфера применения менее обширная. В бытовых условиях они используются в узлах отелей, гостиниц и других крупных промышленных объектов, где необходимо соблюдать уровень среднего+ качества и адекватные цены при создании системы.

Классификация и размеры трубной резьбы

1) Размеры трубной резьбы и ее конструктивные элементы

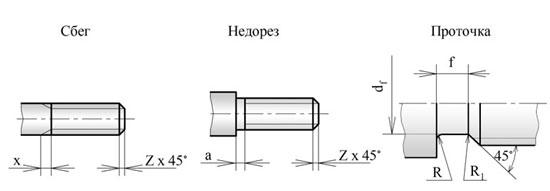

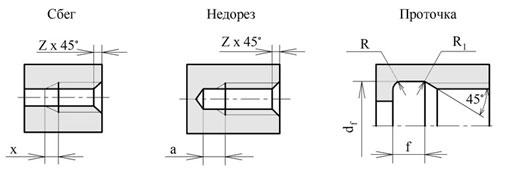

Каждая разновидность трубной резьбы конструктивно включает четыре основных элемента: сбег, фаску, проточку и недорез. Схематическое изображение этих частей резьбового элемента показано на чертеже ниже.

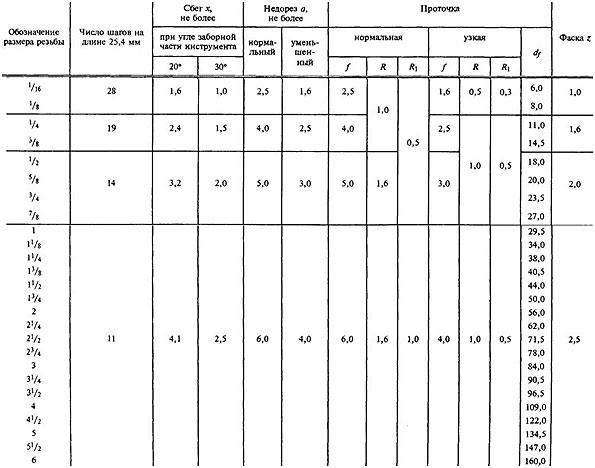

Фаска представляет собой наклон с торцевой части, что значительно облегчает процесс сборки компонентов конструкционного узла системы. Таблица ниже содержит данные о размерах наружной трубной резьбы для указанных параметров.

Перейдем к рассмотрению конструктивных особенностей внутренних трубных резьб для сбега, надреза и проточки. Эти сведения содержатся в соответствующих ГОСТах РФ, однако изучение 20-страничного документа с технической терминологией может быть трудным. Чтобы было удобнее, вы можете сохранить эту статью в закладки и использовать информацию по мере необходимости.

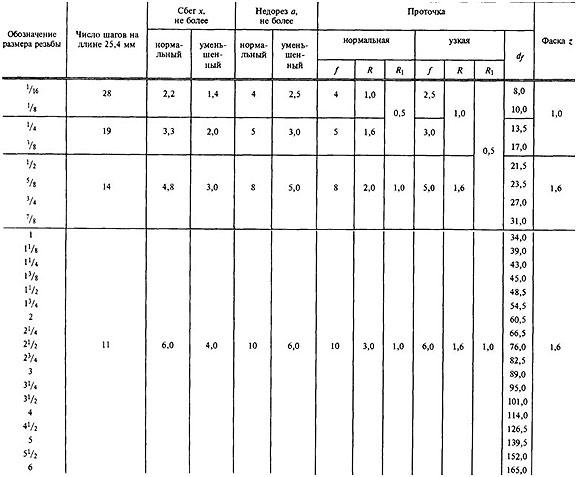

Подобьем итоги, представив таблицу с данными о размерах конструкторских элементов, предназначенных для внутренней резьбы.

Схожие информационные блоки представлены также для узкоспециализированных классов трубной резьбы, таких как цилиндрическая, метрическая, коническая, круговая и другие. Эти таблицы можно найти в соответствующих разделах статьи ниже.

2) Резьба метрического типа

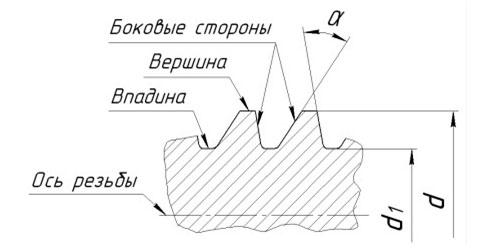

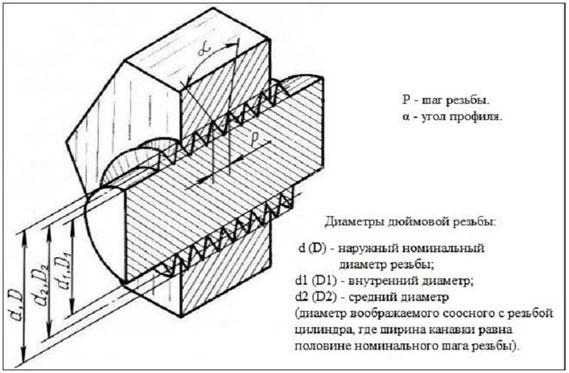

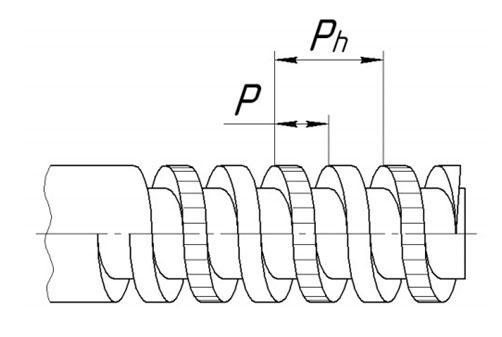

Основные характеристики метрической резьбы – это диаметр и шаг. Диаметр бывает внешним, средним, внутренним и номинальным. Ход резьбы и шаг тесно взаимосвязаны, однако, это актуально только для однозаходных систем.

Шаг метрической резьбы бывает двух видов – крупный и мелкий. Важны также вторичные параметры резьбы, такие как фаска, сбег и поля допуска. Поля допуска определяют допустимые отклонения, которые могут быть связаны с материалом заготовки. Существует 3 класса точности полей допуска и выделяют предпочтительные варианты выбора.

Какие ГОСТы регулируют изготовление метрической резьбы:

Для выбора метрической резьбы важно знать ее шаг. Определить его можно при помощи резьбового калибра, методом сопоставления, навинчивания или используя штангенциркуль. О классификации метрической резьбы расскажет приведенная ниже таблица.

Основным элементом выступает крупный шаг. Он годится как для обработки мягких металлов, так и для черной металлургии. Мелкий шаг отлично справляется с высокими нагрузками, однако для качественного сцепления необходимо подобрать соответствующий профиль материала/детали.

Метрическая резьба весьма распространена в странах, которые были частью Советского Союза. Она в основном используется для крепежных элементов. Особенно важна эта резьба в промышленной сфере, инженерных системах и сантехнических работах.

3) Цилиндрическая трубная резьба

Резьба цилиндрического типа для труб производится в размерах до 6 дюймов включительно. Если нужно соединить трубы большего диаметра, гораздо удобнее и выгоднее использовать сварочный аппарат.

Как обозначается стандарт в различных странах:

• G – общепринятое международное обозначение, используемое на всех продуктах, ориентированных на экспорт;
• PF – если вы приобрели трубную резьбу цилиндрического типа из Японии;
• BSPP – обозначение в Великобритании.

При покупке в Российской Федерации (включая продукцию из Китая), вы будете сталкиваться с первым обозначением в списке – «G». Помимо указания типа цилиндрической резьбы, маркировка также включает параметр точности и диаметр в дюймовом выражении.

Имейте в виду: при создании левой резьбы к маркировке добавляются две латинские буквы «LH».

К примеру, если на профиле указано G ¾-LH-A, то это означает цилиндрическую резьбу с внутренним диаметром ¾ дюйма, повышенной точности и левым направлением витков. Аналогичным образом классифицируются и другие комбинации сборок.

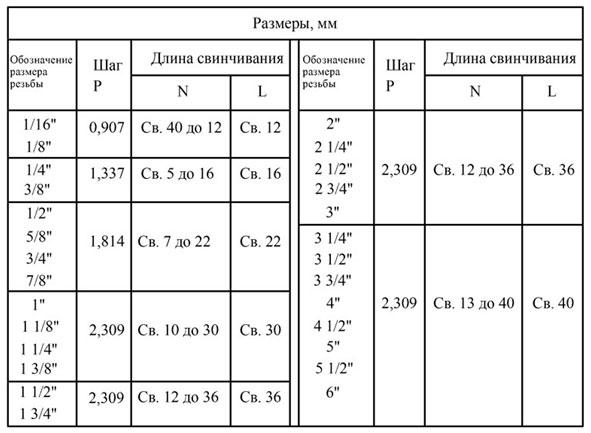

Кроме основных характеристик, иногда имеет значение и длина винтовой нарезки профиля. Согласно ГОСТу, данный параметр в маркировке указывается через длину свинчивания. Значение может быть указано как в виде числа, так и в виде буквы в конце обозначения при маркировке. В таблице выше приведены стандартные значения по данному параметру за 2020 год.

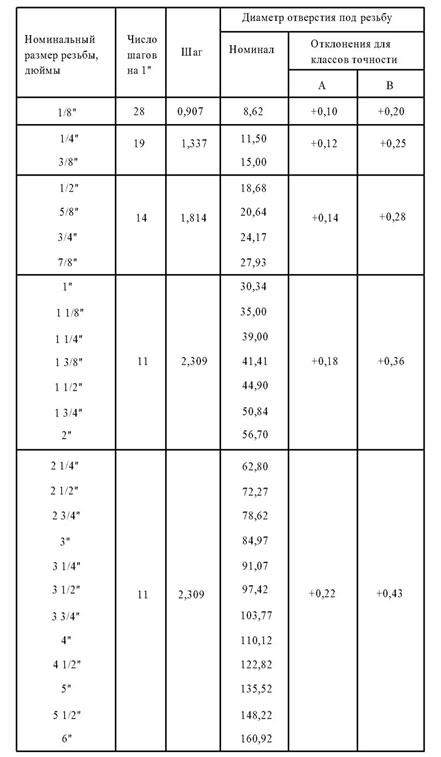

Представленная выше таблица включает значения диаметров по отверстиям, предельные отклонения и количество витков на дюйм для цилиндрической трубной резьбы. Эти данные позволяют определить характеристики существующего профиля и облегчают выбор нужного фитинга в магазине.

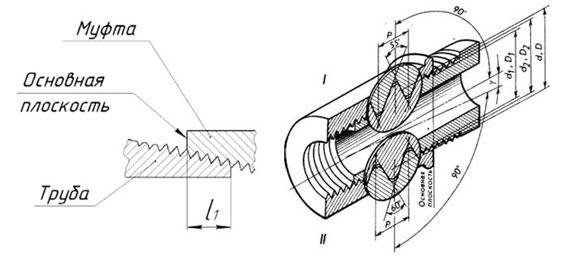

4) Коническая трубная резьба (типоразмер 1)

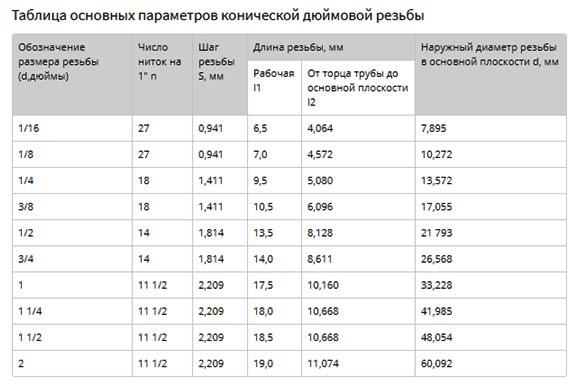

Главная единица измерения — это дюймы. Обозначение может быть как в целых, так и в дробных значениях. Основная информация о характеристиках производства содержится в ГОСТе 6211-81 (1-й типоразмер). Помимо параметров из цилиндрической трубной резьбы, для конусной резьбы вводится новый термин — "конусность". Это значение показывает соотношение длины резьбы к разнице ее диаметров. Для 98% изделий этот параметр остаётся неизменным и составляет 1:16. Основной разницей является шаг резьбы.

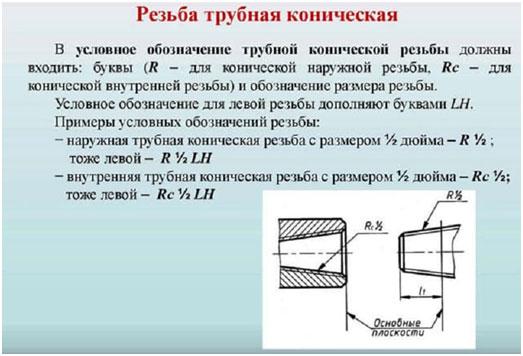

Как обозначается коническая резьба при маркировке:

• R — в международном стандарте;
• PT — в японском стандарте;
• BSPT — маркировка в Великобритании.

К латинской букве добавляют также номинальный диаметр изделия – «D». Если рядом с буквой «R» указана латинская буква в нижнем регистре «с» или «р», это обозначает внутренний или цилиндрический тип резьбы соответственно.

R 3/8 LH – это коническая трубная резьба диаметром 3/8 дюйма с левосторонним нарезанием.

При подборе подходящей конической резьбы необходимо учитывать её три диаметра: внутренний, средний и наружный. Средний диаметр определяется как разность между наружным и внутренним и является ключевым параметром при соединении конических и цилиндрических профилей.

Имейте в виду: использование конической резьбы компенсирует послабление внутренних витков. Даже если элемент конструкции изношен, его можно затянуть плотнее, превысив исходное значение внутреннего диаметра и обеспечив герметичность без потери прочности соединения на механическом уровне.

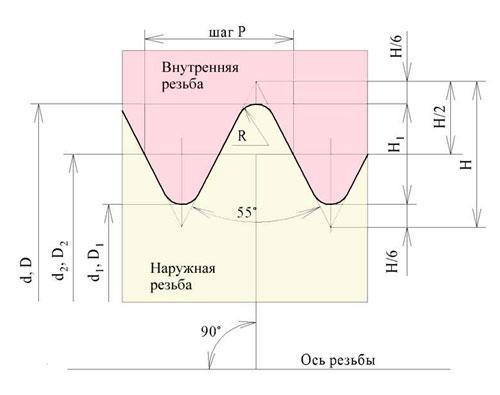

Стандартное значение угла скоса вершины профиля составляет 55 градусов, и данное значение выбрано не случайно. Этот угол способствует усилению герметичности соединения без необходимости прикладывания значительных физических усилий. При воздействии внешней нагрузки высокое давление может привести к повреждению резьбы, что особенно опасно при совмещении цилиндрических и конических профилей из цветных металлов.

5) Коническая трубная резьба (2-й типоразмер)

При маркировке второго типоразмера, вначале указывается буква «К», а затем диаметр и ГОСТ. К примеру, К ¾ ГОСТ 6111-52 – это дюймовая коническая резьба с диаметром, соответствующим цилиндрическому G ¾.

Как понять размеры сантехнических труб в дюймах и миллиметрах?

6) Метрическая коническая резьба

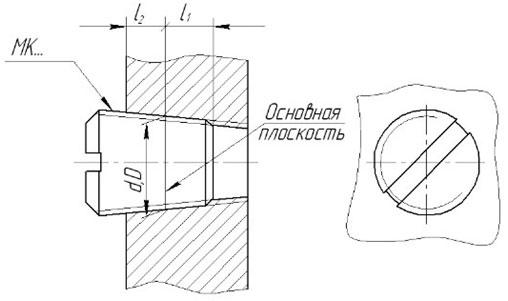

Как видно из названия, размеры здесь приведены в миллиметрах. Резьба изготавливается с конусностью 1 к 16. Угол на вершине составляет 60 градусов и добавляется торцевое смещение.

При обозначении маркировки применяются две буквы кириллического алфавита «МК». После этих букв следует указание диаметра по основной плоскости и шаг резьбы. К примеру: МК 27х2, МК 12х1.5 и тому подобное.

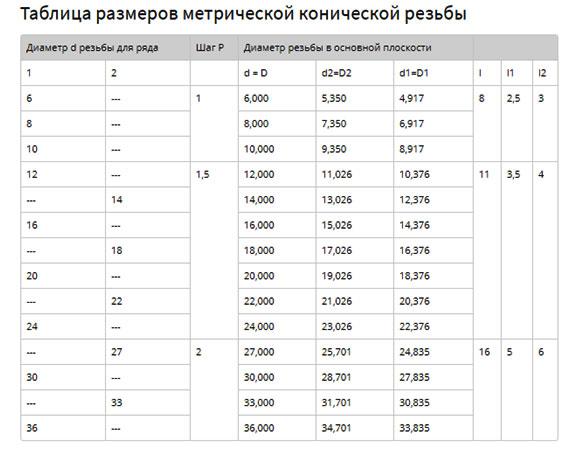

Представленная выше таблица взята из стандарта ГОСТ 25229-82. Рекомендуется ознакомиться с полным текстом документа для углубленного изучения характеристик метрических конических резьб.

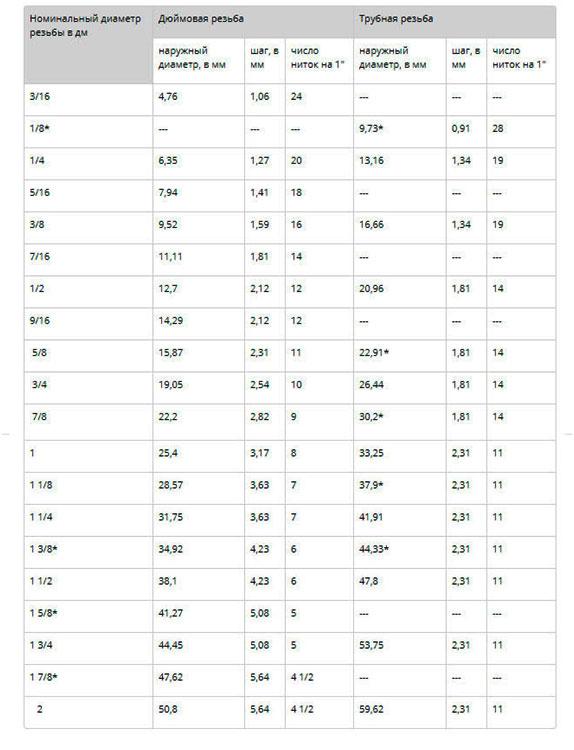

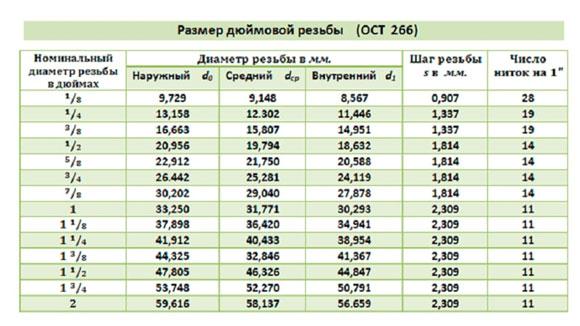

Иногда возникает необходимость перехода от дюймовой системы к метрической. Таблица выше помогает определить соответствие по номинальному диаметру резьбы в дециметрах с дюймовой и трубной системами.

Подводя итоги, следует подчеркнуть важность трубной резьбы метрического и цилиндрического типов в сфере сантехники. Благодаря международному унифицированию стандартов и маркировки, выбор нужного профиля в 2020 году не вызывает трудностей. Это означает, что выполнение сантехнических ремонтов своими руками стало еще доступнее, и необходимость в услугах сантехника значительно уменьшилась. Желаем удачи и крепкого здоровья!
