Таблица электрохимической совместимости металлов
Автор: Волков Семён
Дата публикации: 28 Апреля 2024
Коррозия поражает сочетания различных металлов под влиянием атмосферы, но при этом некоторые пары металлических элементов испытывают окисление более интенсивно и скоростно.
Следующие гальванические пары несовместимы:
- Алюминии и сплавы, в которые он входит.
- МедьНеобработанная сталь, а также все сплавы, основанные на ней, платина, золото, олово, хром и никель.
- Сплавы на основе магния и алюминия.
- Цинк и сплавы.
- Никель, хром, сереброПалладий, родий и золото.
- Сплавы на основе титана.
- Сплавы и сам алюминий.
Соединение деталей с различным электрохимическим потенциалом механическим способом не допускается. Так, сборка латунных элементов с помощью алюминиевых заклепок является неприемлемой. Для выбора соответствующего материала следует обратиться к таблице совместимости разных металлов и сплавов.
Таблица электрохимической совместимости металлов
| Материал | Алюминий | Бронза | Дюраль | Латунь | Медь | Никель | Олово | Оловянно-свинцовый сплав (припой ПОС) | Сталь нелегированная (углеродистая) / чугун | Хром | Цинк |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Алюминий | Совм | Не совм | Совм | Не совм | Не совм | Не совм | Не совм | Не совм | Совм | Не совм | Совм |
| Бронза | Не совм | Совм | Не совм | Совм | Совм | Совм | Пайка | Пайка | Не совм | Совм | Не совм |
| Дюралюминий | Совм | Не совм | Совм | Не совм | Не совм | Не совм | Не совм | Не совм | Совм | Не совм | Совм |
| Латунь | Не совм | Совм | Не совм | Совм | Совм | Совм | Пайка | Пайка | Не совм | Совм | Не совм |
| Медь | Не совм | Совм | Не совм | Совм | Совм | Совм | Пайка | Пайка | Не совм | Совм | Не совм |
| Никель | Не совм | Совм | Не совм | Совм | Совм | Совм | Пайка | Пайка | Совм | нет данных | Совм |
| Олово | Не совм | Пайка | Не совм | Пайка | Пайка | Пайка | Совм | Совм | Совм | нет данных | Совм |
|
Оловянно-свинцовый сплав (припой ПОС) |
Не совм | Пайка | Не совм | Пайка | Пайка | Пайка | Совм | Совм | Совм | нет данных | Совм |
| Сталь нелегированная (углеродистая)/ чугун | Совм | Не совм | Совм | Не совм | Не совм | Совм | Совм | Совм | Совм | Совм | Совм |
| Хром | Не совм | Совм | Не совм | Совм | Совм | нет данных | нет данных | нет данных | Совм | Совм | Совм |
| Цинк | Совм | Не совм | Совм | Не совм | Не совм | Совм | Совм | Совм | Совм | Совм | Совм |
- Компатибельные – это совместимые.
- Несовместимые - не совм.
- П при паянии оказываются совместимы, однако при непосредственном контакте они становятся несовместимыми, поскольку образуют гальваническую пару.
Способы защиты от контактной коррозии
Возможность установить соединение между металлами без создания гальванической пары (анод и катод) определяет их электрическую совместимость. Удается полностью предотвратить разрушение металлического материала не всегда, но существуют методы обеспечения защиты от контактной коррозии.
- Применить краску на поверхность металлических элементов в зоне их соединения.
- Применение согласованных металлических покрытий.
- Изоляция вещества от воздуха.
- Изоляция электрического места соединения.

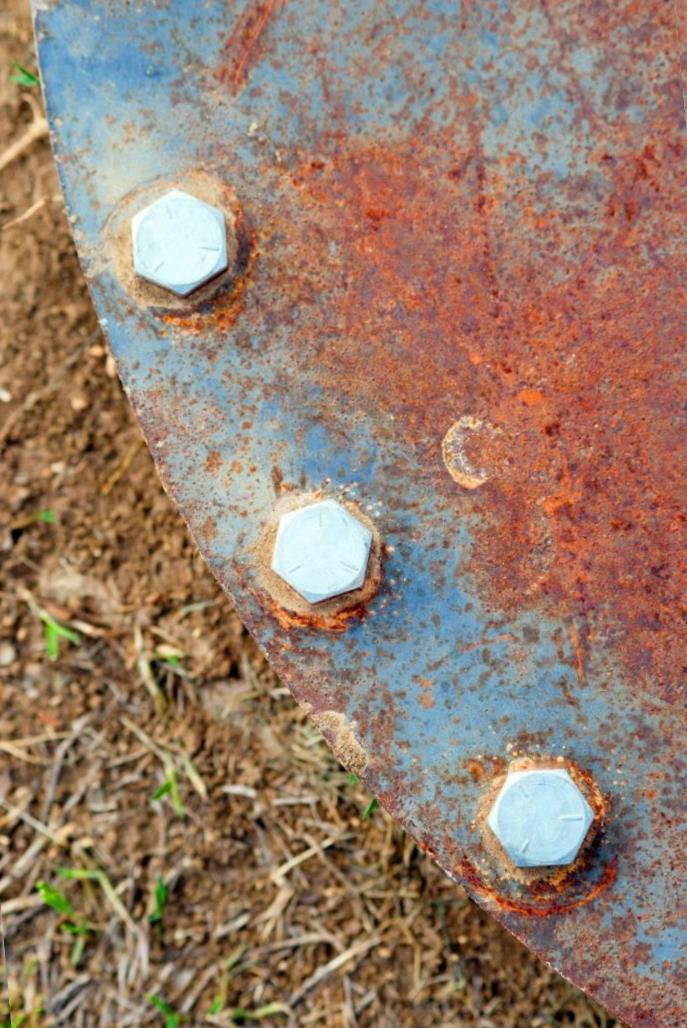

- Монтаж прокладок и шайб из неметаллических материалов в болтовых соединительных элементах.
Важно!
Площадь поверхности влияет на скорость развития гальванической коррозии анода и катодаСоединение большого анода с малым помогает замедлить процесс его коррозии. Также присутствует и противоположный эффект этого явления. Так, для закрепления алюминия лучше всего использовать нержавеющие болты, а не в обратном порядке.
Некорректное расположение контактных пар может привести к неисправности крепежных элементов в трубопроводах или металлических конструкциях.
