Сварная двутавровая балка производство и применение

Автор: Волков Семён

Дата публикации: 06 Сентября 2024

Процесс изготовления сварных двутавровых балок включает следующие этапы:

  • Проектирование и расчеты: На данном этапе инженеры выполняют проектирование будущей балки с учётом всех нагрузок и условий эксплуатации. Это включает определение размеров, типа используемой стали и других технических параметров.
  • Разделка и подготовка металла: Сначала металлические листы и пластины разрезаются на нужные заготовки по форме будущей балки. Важно, чтобы материалы соответствовали стандартам качества и были очищены от грязи и ржавчины.
  • Сварка: Сварка проводится в несколько этапов для обеспечения прочности конструкции. Сначала свариваются петли на концах заготовок, затем проводится сварка основных элементов — стенки и полок. Используются различные виды сварки, самые распространенные из которых — дуговая и автоматическая сварка.
  • Контроль качества: После завершения сварочных работ, изделие проходит многоступенчатый контроль качества, включающий визуальный осмотр, ультразвуковую и рентгеноскопическую проверку сварных швов на наличие дефектов.
  • Обработка и покраска: Для защиты от коррозии и увеличения срока службы балки, её поверхность обрабатывается специальными составами и, при необходимости, окрашивается.

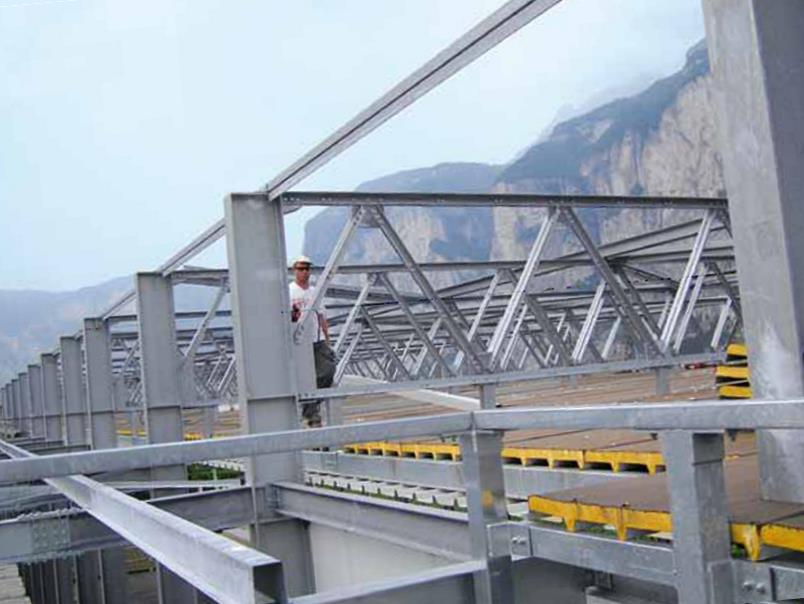

Применение сварных двутавровых балок широко распространено в строительной отрасли. Они используются для:

  • создания каркасов зданий и сооружений;
  • строительства мостов и дорожных эстакад;
  • устройства перекрытий и поддерживающих конструкций в промышленных зданиях;
  • строительства многосекционных и высотных зданий;
  • создания опорных конструкций в машиностроении и транспортном строительстве.

Основными преимуществами сварных двутавровых балок являются высокая прочность, надёжность и универсальность, которые обеспечивают широкие возможности для их использования в самых различных строительных проектах.

Двутавровая балка – это тип металлопроката, который имеет Н-образное поперечное сечение.

Различают несколько классификаций таких балок. Например, они могут отличаться по способу изготовления: горячекатаные или сварные.

На классификацию влияет не только метод производства, но и множество других характеристик, таких как положение внутренних граней. Они могут быть параллельными или с уклоном. Эти варианты также подразделяются на подгруппы, что отражается в маркировке изделий.

Изделия с параллельным расположением внутренних граней подразделяются на следующие категории:

  • нормальные (обозначаются буквой «Б»),
  • широкополочные (обозначаются буквой «Ш»),
  • колонные (К).

Производство и характеристики данных балок регулируются стандартом ГОСТ 26020-83.

Балки с наклонными гранями:

  • стандартные,
  • специального назначения: для подвесных путей (М) и для укрепления шахтных стволов (С).

Их параметры и характеристики определяются ГОСТ 8239-89 и ГОСТ 19425-74 соответственно.

После ознакомления с видами балок, рассмотрим основную тему – изготовление сварных двутавровых балок.

Применение двутавровых балок

Двутавровые балки широко применяются в строительстве благодаря своей высокой прочности и устойчивости к изгибу. Они используются в следующих областях:

  • Строительство каркасов зданий и сооружений.
  • Мостостроение.
  • Создание опорных конструкций эстакад и крановых путей.
  • Производство различных металлоконструкций.

Преимущества двутавровых балок

Преимущества использования двутавровых балок включают:

  • Высокую несущую способность при относительно небольшом весе.
  • Устойчивость к изгибу и деформациям.
  • Возможность создания больших пролетов без дополнительных опор.
  • Универсальность применения в различных строительных и инженерных задачах.

Типы сварных двутавровых балок

Сварные двутавровые балки могут быть изготовлены из различных материалов и по разным технологиям, что позволяет добиваться необходимых характеристик для конкретного проекта:

  • Книжного типа: сварка производится по всей длине верхнего и нижнего полк.
  • Фланцевого типа: применяются дополнительные фланцы для усиления конструкции.
  • Перфорированные: для уменьшения веса и увеличения устойчивости могут включать перфорации.

Каждый из этих типов обладает своими уникальными особенностями и используется в зависимости от требований проекта.

Процесс изготовления двутавровых балок является стандартным и включает несколько стадий, среди которых только одна позволяет небольшую вариативность, зависящую от технического оборудования предприятия.

Стоит отметить, что как небольшие, так и крупные партии могут производиться с одинаковым успехом. Особая выгода данного вида металлопроката проявляется именно при производстве крупных партий. Рассмотрим этот аспект подробнее.

Для изготовления сварных двутавровых балок используется листовой металл определенной марки, указанной в государственном стандарте и соответствующей требованиям к будущему изделию. Из широких листов вырезаются два типа штрипсов: для стенки и для полок. Они могут варьироваться по размерам и толщине. Также возможно использование различных видов стали для полок и стенок, что приводит к созданию бистальных изделий.

На крупных промышленных предприятиях резка листов на заготовки осуществляется на специально оборудованных линиях с ЧПУ станками, что позволяет значительно сэкономить время и повысить точность. В зависимости от толщины листа скорость резки может достигать 1 метра в минуту.

Следующий шаг – это обработка кромок деталей с помощью фрезеровки. При резке иногда возникают наплывы металла и неровности в местах окончания разреза. Их необходимо убрать, чтобы полки прилегали к стенке по всей протяженности, обеспечивая максимальную надежность и прочность конструкции после сварки.

После этого переходим к этапу сборки. В этот момент важно уделить внимание перпендикулярности деталей и симметрии размещения полок. Ранее предварительная сборка осуществлялась вручную с использованием винтов, но сейчас задействуются специальные гидравлические прижимные установки. Эти устройства позволяют ускорить изготовление двутавровой балки в 2-3 раза, гарантируя идеально ровные углы и симметрию.

Теперь нужно сварить предварительно зафиксированные детали. Этот этап варьируется в зависимости от предприятия и его технического оснащения. Сварка может выполняться вручную или происходить на линии, которая в полуавтоматическом режиме проваривает стыки.

На современных предприятиях, занимающихся выпуском крупного объема продукции, активно внедряют автоматизированные производственные линии. Эти линии делятся на три категории:

  • Самоходный сварочный трактор — самый простой метод сварки, но неудачный для массового производства.

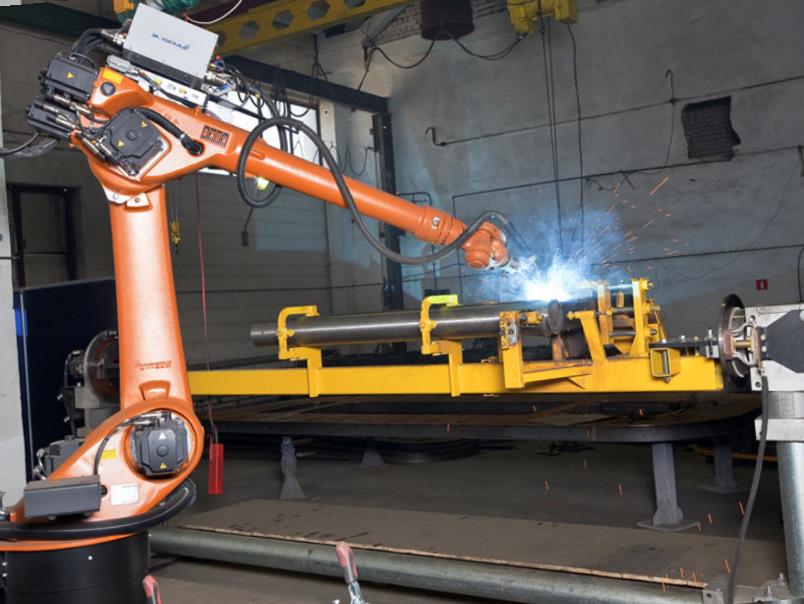

  • Манипуляторы — устройства, напоминающие роботы-манипуляторы. Эти системы выполняют разнообразные сварочные операции и позволяют подключать дополнительное оборудование.
  • Консольные установки — комплексные рабочие линии, оснащённые дополнительными средствами контроля качества сварочных швов, а также системами подачи и удаления флюса.

Флюс представляет собой гранулированный химический состав, который покрывает сварной шов сразу после взаимодействия с электрической дугой. Этот метод сварки предотвращает разбрызгивание расплавленного металла, что укрепляет место соединения, и создает шлаковую корку, впитывающую вредные примеси. К тому же, флюс замедляет процесс охлаждения и способствует удалению образовавшихся газов, что укрепляет шов и избавляет его от пустот.

Последний этап производства – это выправка готового изделия. При нагреве металл часто деформируется, что приводит к образованию дугообразных полок. Решается эта проблема достаточно легко – сварная двутавровая балка проходит через серию роликов, которые придают ей форму, соответствующую стандартам ГОСТ.

Проектирование двутавра позволяет достичь высоких значений прочности, устойчивости к изгибу и продольному скручиванию, что превосходит соответствующие характеристики обычного квадратного профиля или уголка. К тому же, изделия отличаются небольшой массой.

Поэтому данный тип металлопроката широко применим в строительной сфере, особенно как несущие элементы при возведении критически важных конструкций.

Из двутавра создаются разнообразные каркасы для нежилых зданий, перекрытия и значительные пролеты между этажами; его используют для несущих стеновых конструкций в многоквартирных зданиях, при прокладке туннелей и подвесных рельсовых путей, а также в строительстве мостов.

Двутавровые балки находят применение и в других областях, включая машиностроение.

Рекомендуем вам ознакомиться с видеоматериалом ниже, чтобы лучше понять, как функционирует автоматизированное производство сварного двутаврового профиля при использовании новейшего оборудования.

Как можно отметить, массовое производство сварного двутаврового профиля – это достаточно простой, экономичный и оперативный процесс, особенно при наличии передовых технологий. Сочетание высоких технических характеристик этих изделий делает данный вид металлопроката весьма востребованным.

Важным преимуществом сварного двутавра является его способность выдерживать значительные нагрузки при относительно малом весе. Это позволяет использовать его в самых разнообразных областях строительства, начиная от возведения жилых и коммерческих зданий, и заканчивая сооружением мостов и других инфраструктурных проектов.

Кроме того, благодаря своей геометрии, двутавровый профиль обладает высокой устойчивостью к изгибам и деформациям. Современные методы сварки обеспечивают высокую точность и качество соединений, что способствует долгому сроку службы конструкций из сварного двутавра.

Технологии производства и контроля качества постоянно совершенствуются, предлагая клиентам продукцию с лучшими характеристиками, что делает этот профиль перспективным выбором для комплексных и ответственных проектов.

Сварные соединения играют ключевую роль в создании двутавровых балок, обеспечивая высокую прочность и надежность конструкции. В процессе создания таких балок применяются различные техники сварки, каждая из которых имеет свои особенности и преимущества.

Одним из наиболее распространенных методов является дуговая сварка. Она позволяет получать прочные и долговечные соединения, выдерживающие значительные нагрузки. Для двутавровых балок часто используется автоматическая дуговая сварка под флюсом, которая гарантирует высокую точность и однородность шва.

Как правило, сварные двутавры изготавливаются из стальных листов, которые свариваются между собой, формируя профиль. При этом важно обеспечить максимальную точность и качество сварных швов, так как от этого зависит общая прочность балки. Обычно сварка осуществляется по предварительно подготовленным кромкам, что позволяет добиваться лучшего сцепления и минимизировать дефекты.

Один из ключевых аспектов сварных соединений – контроль качества. На каждом этапе производства сварных двутавровых балок проводятся различные виды контроля: визуальный осмотр, ультразвуковая проверка и рентгенографический анализ. Эти методы позволяют выявлять возможные дефекты, такие как трещины, поры и недостаточное проплавление шва, предотвращая их влияние на конструктивные характеристики изделия.

Также стоит отметить, что сварные соединения двутавровых балок подвержены влиянию тепловых деформаций. При нагреве во время сварки и последующем охлаждении металл может изменять свою форму, что может приводить к возникновению внутренних напряжений и деформаций. Чтобы минимизировать риски, используются различные технологии управления тепловыми процессами, такие как предварительный и последующий нагрев, а также применение специальных охлаждающих технологий.

Важным аспектом является также долговечность сварных соединений. С течением времени металл может подвергаться коррозии, особенно в условиях повышенной влажности или агрессивных сред. Для предотвращения коррозии сварные швы двутавровых балок покрываются защитными составами или оцинковываются, что значительно увеличивает срок службы конструкций.

Таким образом, особенности сварных соединений двутавровых балок включает в себя множество важнейших аспектов, которые непосредственно влияют на их прочность, надежность и долговечность. Качество сварки, контроль на всех этапах производства и применение современных технологий способствуют созданию надежных конструкций, способных выдерживать значительные нагрузки на протяжении длительного времени.

История производства двутавровых балок насчитывает более двух столетий. Эволюция технологий и методов их изготовления сыграла ключевую роль в современном строительстве и машиностроении. Двутавровые балки, также известные как I-балки, стали неотъемлемой частью строительных конструкций, обеспечивая прочность и устойчивость зданий и сооружений.

Ранние этапы

  • История двутавровых балок начинается в XIX веке, когда первые примеры этих конструкций были изготовлены из кованого железа. Процесс ковки был трудоемким и затратным, что ограничивало их применение.

  • С появлением промышленной революции во второй половине XIX века производство двутавровых балок стало более масштабным благодаря распространению технологии прокатки металла. Прокатные станы позволили создавать балки более точных размеров и форм с меньшими затратами.

Внедрение стального производства

  • Переход от кованого железа к стали в конце XIX века значительно повысил прочность и долговечность двутавровых балок. Сталь, благодаря своим физическим и химическим свойствам, стала основным материалом для производства.

  • С появлением бессемеровского процесса в 1856 году и мартеновских печей в 1864 году, производство стали стало более дешевым и массовым, что стимулировало широкое использование двутавровых балок в строительстве мостов, железных дорог и промышленных зданий.

Современные технологии

  1. В середине XX века активно развивалась технология сварки, что дало новый импульс развитию сварных двутавровых балок. Сварные соединения позволили создавать балки больших размеров и сложных форм, чем это было возможно при прокатке.

  2. Современные методы производства включают использование автоматизированных систем сварки, что обеспечивает высокую точность и качество изделий. Лазерная и электронно-лучевая сварка позволяют добиться высокой прочности и долговечности сварных соединений.

  3. С развитием цифровых технологий и машинного обучения, стал возможен мониторинг и анализ производственных процессов в реальном времени, что повышает эффективность и снижает вероятность дефектов. Методы контроля качества стали более совершенными, включая ультразвуковую и рентгеновскую дефектоскопию.

Перспективы развития

  • Новые материалы, такие как композитные сплавы, и методы производства, например, аддитивные технологии, обещают инновационные изменения в будущем. Это может существенно повлиять на снижение веса конструкций без потери их прочности.

  • Также ведутся исследования в области создания самозаживляющихся металлов, которые способны повысить долговечность балок и уменьшить затраты на их обслуживание и ремонт.

Таким образом, история и развитие технологий производства двутавровых балок представляет собой непрерывный процесс совершенствования материалов и методов изготовления, что отражает инженерный прогресс и адаптацию к новым вызовам строительства и индустрии.

Сварные двутавровые балки обладают рядом преимуществ перед другими типами балок, что делает их востребованными в современном строительстве. Рассмотрим основные из них более подробно.

1. Высокая прочность и надежность. Благодаря процессу сварки, двутавровые балки получают дополнительные прочностные характеристики, что делает их особо устойчивыми к нагрузкам. Это позволяет использовать их в конструкциях, требующих высокой надежности и долговечности.

2. Экономичность в производстве. Сварные двутавровые балки могут изготавливаться из листового металла различной толщины, что позволяет экономить материалы и соответственно снижать затраты на производство. В отличие от прокатных балок, технология сварки позволяет создавать балки необходимого размера и формы, минимизируя отходы.

3. Универсальность применения. Сварные двутавровые балки могут использоваться в самых различных областях строительства: от возведения мостов и высотных сооружений до промышленного строительства и многопрофильных каркасных конструкций. Они идеальны для применения в проектах, где важна высокая несущая способность и долговечность конструкций.

4. Лёгкость в монтаже. Благодаря точным размерам и заранее подготовленным соединительным элементам, монтаж сварных двутавровых балок осуществляется быстрее и проще, чем у других типов балок. Это сокращает сроки строительства и снижает затраты на трудовые ресурсы.

5. Адаптивность к специфическим требованиям проекта. Сварные двутавровые балки могут быть изготовлены с учётом особых требований конкретного проекта, таких как дополнительные усиления или специфическая форма. Это позволяет проектировщикам и строителям адаптировать их под нужды конкретного объекта без необходимости компромиссов в конструкции.

6. Улучшенные антикоррозийные свойства. Современные технологии позволяют применять антикоррозийные покрытия и составы ещё на стадии производства сварных балок. Это заметно увеличивает срок службы конструкций, особенно в условиях агрессивной внешней среды.

Таким образом, сварные двутавровые балки предоставляют значительные преимущества по сравнению с традиционными вариантами, что делает их перспективным выбором для широкого спектра строительных задач.

Сварные двутавровые балки находят широкое применение в строительстве благодаря своим уникальным свойствам и преимуществам по сравнению с другими типами балок. Рассмотрим основные преимущества сварных двутавровых балок:

  • Высокая несущая способность

    Сварные двутавровые балки обладают высокой несущей способностью за счет своей геометрической формы, которая эффективно распределяет нагрузки. Это позволяет использовать их в конструкциях, где требуются высокие показатели прочности и устойчивости.

  • Экономия материала

    Сварные двутавровые балки позволяют существенно экономить материал за счет возможности изменения толщины стенок и полок. Это снижает массу конструкции и уменьшает затраты на материалы, без ущерба для прочности и надежности конструкции.

  • Гибкость в проектировании

    Сварные двутавровые балки могут быть изготовлены практически любой длины и с различными размерами сечения, что дает большую свободу в проектировании и производстве нестандартных конструкций. Это позволяет адаптировать балки под специфические требования проекта.

  • Устойчивость к деформациям

    Благодаря своей форме и способу изготовления, сварные двутавровые балки обладают высокой устойчивостью к деформациям. Это особенно важно для конструкций, подвергающихся динамическим нагрузкам и требующих долговечной эксплуатации.

  • Снижение стоимости строительства

    Использование сварных двутавровых балок может снизить общую стоимость строительства за счет меньшего расхода металла, упрощения транспортировки и монтажа, а также сокращения временных затрат на возведение конструкций.

  • Легкость монтажа

    Сварные двутавровые балки можно легко транспортировать и монтировать на строительных площадках, что ускоряет процесс строительства и уменьшает затраты на монтажные работы.

  • Долговечность и надежность

    Изготовленные с использованием современных технологий и высококачественных материалов, сварные двутавровые балки отличаются высокой долговечностью и надежностью, что обеспечивает долгий срок службы конструкции без необходимости частых ремонтов.

Все эти преимущества делают сварные двутавровые балки привлекательным выбором для различных строительных проектов, от промышленных объектов до гражданских зданий, где необходима надежность, экономичность и гибкость в проектировании конструкций.
