Устройство и применение перовых сверл по металлу

Автор: Волков Семён

Дата публикации: 31 Августа 2024

Перовое сверло для металла: функции, структура и типы. Плюсы и минусы. Руководство по эксплуатации. Специфика заточки перовых сверл.

Перовое сверло по металлу, как цельное, так и со сменными режущими пластинами, предназначено для сверления глубоких отверстий различных форм, включая ступенчатые и фасонные, в заготовках из стали, чугуна и цветных металлов и сплавов. Данный тип режущего инструмента широко применяется в промышленности для изготовления металлических изделий различного назначения, а также используется домашними мастерами для выполнения поделок, строительных и ремонтных работ. Перовое сверло отличается простой конструкцией и может быть использовано с любым оборудованием, имеющим соответствующий патрон для его фиксации, будь то ручная или электрическая дрель, настольные горновые станки, промышленные и многофункциональные станки, а также универсальные с ЧПУ.

Функции и структура перового сверла: Основными элементами перового сверла являются рабочая часть с режущими кромками и хвостовик для крепления в патроне. Рабочая часть выполнена в виде пера с двумя симметрично расположенными режущими кромками, что обеспечивает высокую устойчивость сверла при работе и позволяет достигать точной геометрии отверстия. В некоторых моделях используются сменные пластины из твердых сплавов для увеличения срока службы инструмента.

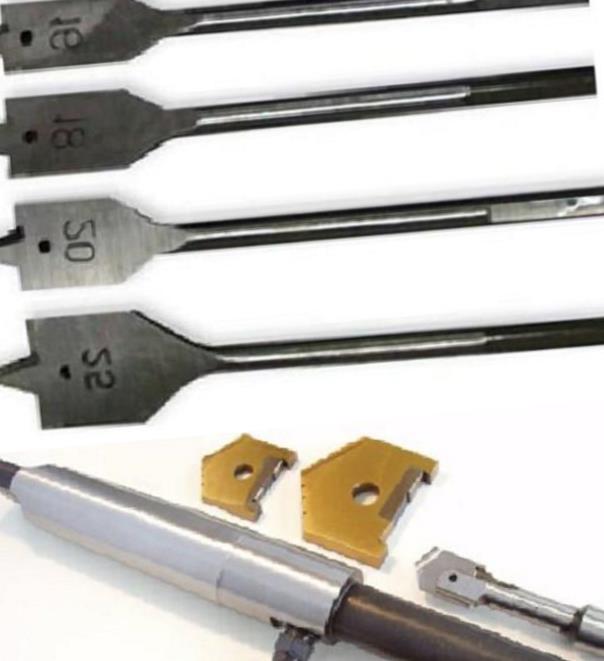

Типы перовых сверл: Существует несколько разновидностей перовых сверл по металлу:

• Цельные перовые сверла - дешевые и простые в изготовлении варианты, используемые для несложных работ.
• Сменные режущие пластины - дорогой, но долговечный вариант, позволяющий экономить на замене всего сверла.
• Сверла для глубоких отверстий - предназначены для сверления на большую глубину и имеют увеличенную длину.

Плюсы и минусы перовых сверл:

• Плюсы: высокая точность сверления, долговечность, возможность сверления глубоких отверстий, совместимость с различным оборудованием.
• Минусы: более высокая стоимость по сравнению с обычными сверлами, необходимость периодической заточки и замены сменных пластин.

Руководство по эксплуатации: Для обеспечения долгого срока службы перового сверла и получения качественных отверстий необходимо соблюдать ряд рекомендаций:

• Используйте подходящее оборудование с правильным типом патрона.
• Регулярно проверяйте и затачивайте режущие кромки.
• Для сверления на больших оборотах используйте охлаждающую жидкость.
• Старайтесь не перенагружать сверло, что может привести к его поломке или быстрому износу.

Специфика заточки перовых сверл: Заточка перовых сверл должна производиться регулярно для поддержания их работоспособности. При заточке важно сохранить первоначальную геометрию режущих кромок и симметрию лезвий. Для этого лучше всего использовать специальные станки или обращаться к профессионалам.

Одним из ключевых критериев для выбора перового сверла является его применение. Перовое сверло идеально подходит для сверления отверстий большого диаметра в металлах, древесине и других материалах, где важна высокая точность и гладкость отверстия. Также важно учитывать, что такие сверла чаще всего используются на стационарных сверлильных станках, чтобы обеспечить большую точность и стабильность процесса.

Также существуют варианты сверл с карбидными вставками для обработки особо твёрдых материалов. Эти сверла значительно продлевают срок службы инструмента и позволяют производить сверление с большей скоростью и меньшим износом режущих кромок.

Для обеспечения долговечности и эффективности перовых сверл необходимо помнить о своевременном и правильном их обслуживании: регулярная заточка и очистка от остатков материала помогут поддерживать инструмент в рабочем состоянии и повысить его производительность.

Напомним, что при работе с перовыми сверлами необходимо соблюдать технику безопасности. Защитные очки, перчатки и соответствующая одежда - обязательные элементы защиты при проведении сверлильных работ для предотвращения травм и возможных несчастных случаев.

Достоинства и недостатки

• низкая цена;
• возможность использовать одну державку для крепления пластин различных размеров;
• простота и удобство замены режущих пластин;
• возможность многократной заточки режущей части в монолитных инструментах;
• отсутствие перекоса;
• способность сверления отверстий большого диаметра на глубину, превышающую диаметр сверла в два раза;
• высокая стойкость к износу благодаря использованию качественных материалов;
• широкий ассортимент размеров и типов, упрощающий подбор инструмента под конкретные задачи;
• универсальность применения, позволяющая работать с различными материалами: деревом, металлом, пластиком;
• возможность использования на ручных и стационарных сверлильных станках.

Главные минусы перового сверла: трудность удаления стружки во время работы и возможность смещения, однако, специалисты с опытом могут сверлить отверстия с нужной точностью даже с таким инструментом. Для этого они периодически останавливают процесс для удаления стружки из отверстия.

Кроме того, необходимо учитывать риск нагрева инструмента при продолжительном использовании, что может привести к снижению качества сверления и износу режущей кромки. Правильное охлаждение и регулярное использование смазки помогут продлить срок службы перового сверла.

• использовать защитные очки и перчатки для предотвращения травм;
• регулярно очищать сверло от стружки и других загрязнений;
• контролировать износ сверла и своевременно затачивать его, чтобы поддерживать эффективность работы;
• выбирать правильный угол заточки сверла в зависимости от обрабатываемого материала;
• следить за техническим состоянием сверлильного станка или дрели, чтобы избежать вибраций и повышения риска поломки инструмента;
• держать рабочее место в чистоте, чтобы остатки материалов не влияли на качество сверления и безопасность;
• при сверлении многослойных материалов работать с особой осторожностью, чтобы избежать застревания сверла между слоями.

В видео показано, как правильно выполнить отверстие большого диаметра перовым сверлом:

Для успешной работы с перовым сверлом необходимо правильно подобрать оборудование и материалы. Обычно такие сверла используются с ручными или стационарными дрелями, причем мощность дрели должна быть достаточной для сверления отверстий большого диаметра. Необходимо также учитывать тип обрабатываемого материала: дерево, металл или пластик.

При работе с перовым сверлом важно следить за скоростью вращения — слишком высокая скорость может привести к перегреву сверла и повреждению материала. Чтобы предотвратить это, рекомендуется использовать охлаждающую жидкость или просто делать частые перерывы в работе для остывания инструмента.

Просим тех, кто использовал такой режущий инструмент, поделиться своим опытом в комментариях, а также рассказать, каким оборудованием и инструментом вы пользовались при сверлении.

Сравнение перовых сверл с другими типами сверл

Перовые сверла, как и любой другой инструмент, имеют свои преимущества и недостатки по сравнению с другими типами сверл. В зависимости от задач, различных материалов и видов работ, выбор подходящего сверла играет важную роль в обеспечении качества и эффективности сверления. Рассмотрим основные отличия перовых сверл от спиральных, кольцевых и корончатых сверл.

• Спиральные сверла

  • Конструкция и применение: Спиральные сверла, также известные как цилиндрические, являются наиболее распространенными. Они используются для сверления металлов, деревьев, пластмассы и других материалов. Их спиральная форма позволяет эффективно удалять стружку из зоны сверления.
  • Преимущества:
    • Универсальность: подходит для большинства стандартных сверлильных работ.
    • Высокая точность: обеспечивает качественные и точные отверстия.
    • Широкий диапазон диаметров: доступны в большом количестве размеров.
  • Недостатки:
    • Скорость работы: обычно медленнее, чем у перовых сверл при работе с деревом.
    • Сложность заточки: необходима специализированная заточка и оборудование.

• Кольцевые сверла

  • Конструкция и применение: Кольцевые сверла имеют заостренные зубцы по краям и центральный пилотный сверло, который помогает удерживать центр во время сверления. Используются для создания больших отверстий в металлах, деревьях и других твердых материалах.
  • Преимущества:
    • Большой диаметр: позволяет делать отверстия большого диаметра без значительной потери материала.
    • Эффективность: благодаря конструкции зубцов быстро справляется с задачей.
  • Недостатки:
    • Ограниченная область применения: предназначены в основном для больших отверстий.
    • Сложность использования: требуют специальных держателей и высокого мастерства.

• Корончатые сверла

  • Конструкция и применение: Корончатые сверла похожи на кольцевые, но имеют широкую зубчатую коронку, которая удаляет материал только по краям отверстия. Широко используются для сверления больших и точных отверстий в бетоне, металле и камне.
  • Преимущества:
    • Высокая точность: позволяет получить точное отверстие с минимальной потерей материала.
    • Долговечность: зубцы коронок обычно изготовлены из высокопрочных материалов, таких как карбид вольфрама.
  • Недостатки:
    • Высокая стоимость: материалы и технологии изготовления делают эти сверла дорогими.
    • Ограничения по материалам: подходят не для всех видов материалов.

• Перовые сверла

  • Конструкция и применение: Перовые сверла имеют плоскую форму с двумя режущими кромками и центральным острием. Чаще всего используются для сверления дерева и мягких материалов.
  • Преимущества:
    • Высокая скорость: позволяют быстро сверлить отверстия большого диаметра в дереве.
    • Простота конструкции: легкость заточки и замены в случае износа.
    • Доступная цена: обычно дешевле спиральных и кольцевых сверл.
  • Недостатки:
    • Ограниченная точность: может вызывать заусенцы и менее чистые отверстия в сравнении с другими типами сверл.
    • Ограниченная область применения: преимущественно применяются для дерева и мягких материалов.

Выбор между перовыми сверлами и другими типами сверл зависит от конкретной задачи: материалов, условий работы и требований к качеству отверстий. Учитывая перечисленные преимущества и недостатки, мастера могут выбрать наилучший инструмент для работы, обеспечивая высокую производительность и долговечность результата.

Материалы и покрытия для перовых сверл

Перовые сверла изготавливаются из различных материалов, каждый из которых обладает своими уникальными характеристиками, влияющими на производительность инструмента. Рассмотрим основные материалы и покрытия, используемые при производстве перовых сверл:

• Высокоуглеродистая сталь (HSS)

  Перовые сверла из высокоуглеродистой стали являются наиболее распространенными. Они обладают высокой прочностью и износостойкостью, что делает их отличным выбором для сверления различных материалов, включая дерево, пластик и мягкие металлы. Однако при сверлении твердых материалов такие сверла могут быстро изнашиваться.

• Высокопрочная быстрорежущая сталь (HSS-R)

  Этот материал также используется для производства перовых сверл и характеризуется улучшенными механическими свойствами по сравнению с обычной высокоуглеродистой сталью. Быстрорежущая сталь позволяет сверлам длительное время сохранять остроту режущей кромки.

• Твердые сплавы (карбидные сверла)

  Твердосплавные сверла изготавливаются из карбидов вольфрама и других твердых сплавов. Они обеспечивают высокую твердость и устойчивость к износу, делая их идеальными для сверления твердых и абразивных материалов. Такие сверла обладают длительным сроком службы и способны выдерживать высокие температуры.

Покрытия для перовых сверл

Для улучшения эксплуатационных характеристик перовых сверл на их поверхность могут наноситься различные покрытия. Эти покрытия повышают износостойкость, теплопроводность и уменьшают трение. Рассмотрим некоторые популярные типы покрытий:

• Титановое нитридное покрытие (TiN)

  Покрытие из нитрида титана придает сверлам золотистый цвет и значительно повышает их твердость и износостойкость. Такие сверла обладают улучшенной теплопроводностью, благодаря чему увеличивается их срок службы и скорость сверления.

• Нитрид титана и алюминия (TiAlN)

  Покрытие TiAlN обеспечивает еще большую стойкость к высоким температурам и износу по сравнению с TiN-покрытием. Оно особенно эффективно при сверлении твердых металлов и других сложных материалов.

• Алмазные покрытия

  Алмазные покрытия применяются в перовых сверлах для обработки особо твердых материалов, таких как стекло, керамика и твердые композиты. Этот тип покрытия сочетает в себе максимальную твердость и минимальное трение, что значительно увеличивает срок службы инструмента.

• Оксид железа (черное оксидное покрытие)

  Черный оксид на поверхности сверла снижает трение и предотвращает коррозию, что позволяет улучшить качество сверления и продлить срок службы инструмента. Это покрытие часто применяется для сверл, предназначенных для сверления металла.

Таким образом, выбор материала и покрытия для перовых сверл существенно зависит от задач, которые предстоит выполнить. Высококачественные материалы и современные покрытия позволяют достичь наилучших результатов при сверлении различных типов материалов.

Материалы и покрытия для перовых сверл

Материалы для перовых сверл

• Высокоуглеродистая сталь (HCS). Этот материал используется в основном для сверления мягких материалов, таких как дерево и пластик. Высокоуглеродистая сталь обеспечивает достаточную твердость и износостойкость при работе с этими материалами.
• Быстрорежущая сталь (HSS). Сверла, изготовленные из быстрорежущей стали, применяются для сверления более твердых материалов, включая различные металлы. HSS обладает высокой твердостью и устойчивостью к износу, что обеспечивает долговечность инструмента.
• Кобальтовые сплавы (HSS-Co). Этот материал используется для работы с высокопрочными сталями и жаропрочными сплавами. Сверла из кобальтового сплава отличаются повышенной термостойкостью и устойчивостью к перегреву.
• Твердосплавные материалы (например, карбид вольфрама). Карбидные сверла предназначены для сверления особо твердых материалов, включающих керамику, кирпич и бетон. Они обладают исключительной твердостью и долговечностью.

Покрытия для перовых сверл

• Оксидное покрытие. Оксидное покрытие на поверхности сверла улучшает его антикоррозийные свойства, повышает устойчивость к перегреву и снижает трение во время сверления. Этот вид покрытия часто применяют на сверлах из высокоуглеродистой и быстрорежущей стали.
• Нитрид титана (TiN). Покрытие из нитрида титана увеличивает твердость и износостойкость сверла, а также снижает трение и вероятность перегрева. TiN-покрытие придаёт сверлу золотистый цвет и значительно увеличивает срок его службы.
• Нитрид алюминия и титана (TiAlN). Это покрытие используется для повышения термостойкости и износостойкости сверла. Оно обеспечивает лучшую работу при высоких температурах, что делает его идеальным для сверления жёстких материалов.
• Нитрид хрома (CrN). Покрытие из нитрида хрома защищает сверло от коррозии и износа, а также обеспечивает гладкую поверхность, уменьшающую трение. Это покрытие чаще всего используется в условиях, где требуется высокая устойчивость к коррозии.
• Алюминат титана (TiAlN). Это ультраизносостойкое покрытие, идеально подходящее для работы на высоких скоростях и при высоких температурах. Оно обеспечивает максимальную долговечность инструмента даже в самых жёстких условиях.

Выбор материала и покрытия перового сверла напрямую зависит от задач, которые предстоит решить. Правильный выбор инструмента обеспечивает эффективность и продолжительный срок службы, что немаловажно как в промышленных масштабах, так и в домашних мастерских.
