Характеристики и особенности электродов ЦУ-5
Автор: Волков Семён
Дата публикации: 15 Сентября 2024
Для обеспечения высокой прочности шва и минимизации дефектов, электроды ЦУ-5 обладают стабильными механическими характеристиками, такими как высокая ударная вязкость и сопротивление разрыву. Диаметр электродов может варьироваться в диапазоне от 2 до 5 мм, что позволяет использовать их для выполнения как мелких, так и более массивных сварочных работ. Они также отличаются низкой склонностью к образованию горячих трещин благодаря специальному составу покрытия, который обеспечивает более стабильное формирование шва и равномерное натекание металла. Более того, электроды этой марки обладают высоким коэффициентом наплавки, что делает процесс сварки более экономичным.
Перед началом сварочных работ рекомендуется прокалить электроды при температуре 300–350°C в течение 1-2 часов для удаления влаги, что существенно улучшает качество сварки и предупреждает образование пористости. Повышенная коррозионная стойкость сварных соединений, созданных с использованием электродов ЦУ-5, делает их идеальными для эксплуатации в агрессивных средах и при высоких термических нагрузках. Положение сварки может быть любым, однако оптимальные результаты достигаются при сварке в нижнем положении.
Технические характеристики
Шовный металл обладает вязкотекучестью, так как в процессе сварки металлический материал переносится в виде крупных и средних капель. Такой шов характеризуется высокой пластичностью. Защитная среда, создаваемая при сварке, предотвращает образование как холодных, так и горячих трещин, а также пор в шве и окружающей зоне.
Электроды содействуют раскислению и легированию сварного шва. Технические параметры соответствуют нормам, указанным в ГОСТ 9466-75, 9467-75, а также международным стандартам AWS A5.1, EN ISO 2560 и DIN 1913. Расходные материалы поставляются в картонных упаковках весом 1, 3 или 4 кг. Примерно в одном килограмме содержится 58 электродов.
| Название | Единица | Значение |
|---|---|---|
| Производительность | кг/час | 0,9 |
| Коэффициент наплавки | г/А·ч | 9,5 |
| Издержки электродов на 1 кг наплавленного металла | кг | 1,7 |
| Временное сопротивление | МПа | 490 |
| Ударная вязкость | Дж/см2 | 137 |
| Относительное удлинение | % | не менее 20 |
Во 2 таблице представлен химический состав наплавленного металла после охлаждения.
| Название элемента | Содержание в процентах |
|---|---|
| Углерод | 0,06 ÷ 0,12 |
| Марганец | 1,00 ÷ 1,60 |
| Кремний | 0,20 ÷ 0,50 |
| Сера, не более | 0,03 |
| Фосфор, не более | 0,035 |
Обозначение условных характеристик
| Э50А - ЦУ-5 - 2,5 - УД ГОСТ 9466-75 |
|---|
| Е413(0) - Б20 ГОСТ 9467-75 |
Э50А — тип электрода и его предел прочности (500 МПа);
2,5 — диаметр в миллиметрах;
У — для связки элементов конструкций из низколегированных или углеродистых сталей;
Д — покрытие толстое;
ГОСТ 9466-75 — это название российского стандарта;
Е413(0) — индексы, которые вместе указывают на прочностные характеристики согласно требованиям ГОСТ 9467-75;
Б — основное покрытие;
2 — во всех положениях, исключая вертикальное сверху вниз;
0 1 — постоянный ток обратной полярности;
ГОСТ 9467-75 — это название российского стандарта.
При выборе электродов важно учитывать температурные условия эксплуатации, тип сварочного аппарата и характеристики свариваемого материала. Влияние на качество сварного шва также оказывает правильный подбор размера электрода, режимы сварки и тип тока. Применение корректных параметров позволяет добиться высокой прочности и надежности соединений.
Особенности процесса сварки
Края поверхностей соединяемых изделий необходимо очистить от загрязнений. Сварка производится без предварительного подогрева, длина дуги не должна превышать 3 мм, при силе тока от 65 до 90 А, выбор силы тока обусловлен положением, в котором осуществляется процесс соединения.
Для достижения качественного сварного соединения можно применять различные виды сварочных электродов, которые выбираются в зависимости от свойств свариваемых материалов и условий процесса. Особое внимание следует уделить правильному выбору диаметра электродов и контролю угла наклона электрода во время работы.
После завершения сварки края очищают, подвергаются термообработке для снятия напряжений и улучшения механических характеристик сварного шва.
Режим термообработки предусматривает нагрев в печи до температуры 600 — 680°С в течение определенного времени в зависимости от толщины сваренного металла (2,5 минуты на 1 мм толщины). Охлаждение выполняется вместе с печью.
Важно соблюдать все процедуры безопасности при выполнении сварочных работ, включая использование защитной одежды, перчаток и маски для предотвращения ожогов и повреждений глаз.

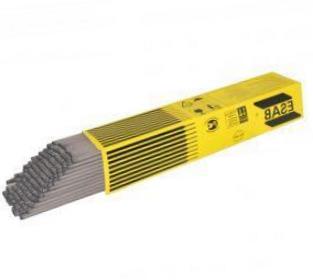

Аналоги
Соединение швов с обработанными краями трубопроводов значительной толщины, приварка элементов к котлоагрегатам и другим критически важным конструкциям, используемым в различных отраслях промышленности и ЖКХ, осуществляется как с применением расходных материалов отечественного производства, так и их аналогов, предлагаемых зарубежными компаниями в широком ассортименте. Среди таких марок можно отметить следующие:
- OK 53.70 от шведской компании Esab;
- LB-52 U японской фирмы Kobelco;
- Kessel 5520 Mod от немецкой компании Klockner и другие.
Эти аналоги характеризуются высокими эксплуатационными свойствами, такими как повышенная прочность швов, устойчивость к коррозии и механическим нагрузкам. Их использования позволяют обеспечить надежность и долговечность сварных соединений даже при работе в сложных условиях, включая высокие температуры и агрессивные среды. Помимо этого, наличие широкого ассортимента данных материалов позволяет подобрать оптимальное решение для различных типов сварочных работ, повышая эффективность производственных процессов и безопасность эксплуатаций оборудования.
При выборе аналогов также стоит учитывать соответствие материалов международным стандартам качества и сертификацию, что гарантирует их пригодность для использования в критически важных конструкциях и системах. Современные зарубежные производители постоянно совершенствуют свои технологии и предлагают инновационные решения, что позволяет улучшать характеристики сварных швов и расширять область применения этих материалов.
Условия хранения и транспортировки
Соблюдение правильных условий хранения и транспортировки электродов ЦУ-5 критически важно для обеспечения их качества и эксплуатационной надежности. Неправильное обращение с электродами может привести к снижению их сварочных характеристик, увеличению количества дефектов и, в конечном итоге, к ухудшению качества сварных швов. Рассмотрим ключевые аспекты хранения и транспортировки электродов.
Основные требования к условиям хранения
- Температурный режим: Электроды должны храниться в сухих помещениях с температурой от 10 до 30 градусов Цельсия. При низких температурах возможно образование конденсата, а при высоких - нарушение целостности покрытия.
- Влажность воздуха: Уровень относительной влажности в помещении не должен превышать 60%. Высокая влажность может привести к впитыванию влаги покрытием электродов и ухудшению сварочных характеристик.
- Герметичность упаковки: Для долгосрочного хранения рекомендуется использовать герметичные контейнеры или пакеты, предотвращающие проникновение влаги и грязи.
- Расположение: Электроды должны храниться на стеллажах или поддонах, на расстоянии не менее 20 см от стены и пола. Это позволит обеспечить вентиляцию и предотвратить контакт с влагой.
Правила транспортировки электродов
Транспортировка электродов также требует соблюдения определенных правил для предотвращения их повреждений и обеспечения сохранности характеристик.
- Упаковка: Электроды должны быть надежно упакованы в заводскую упаковку. Если упаковка повреждена, следует перевезти электроды в герметичной таре.
- Расположение в транспортном средстве: Электроды должны размещаться таким образом, чтобы исключить их механические повреждения и деформации упаковки. Рекомендуется использовать амортизирующие материалы.
- Защита от влаги и пыли: Транспортное средство должно обеспечивать защиту от осадков, конденсата и пыли. При транспортировке в открытых кузовах следует использовать водонепроницаемые покрытия.
- Температурный режим: Особенно важно соблюдать температурный режим при транспортировке на большие расстояния или в холодное время года, чтобы избежать конденсации влаги на электродах.
Благодаря четкому соблюдению условий хранения и транспортировки можно значительно продлить срок службы электродов и повысить качество сварочных работ. Это позволит избежать непредвиденных расходов на замену материалов и улучшит общую производственную эффективность.
Преимущества и недостатки электродов ЦУ-5
Кроме того, электроды ЦУ-5 отличаются хорошей сварочной динамикой. Их легко поджигают и повторно зажигают, что особенно важно при выполнении длительных сварочных работ. Это позволяет сократить время на подрядные работы и повысить общую эффективность производственного процесса.
Еще одним важным преимуществом является высокая стойкость к перегреву. Электроды ЦУ-5 способны выдерживать значительные термические нагрузки без ухудшения качества сварного шва, что делает их идеальным выбором для работ, связанных с высокими температурами.
Однако, несмотря на все свои достоинства, электроды ЦУ-5 обладают и некоторыми недостатками. К примеру, они требуют особых условий хранения. При несоблюдении рекомендаций по хранению возможно появление дефектов в покрытии, что может негативно сказаться на качестве сварочного процесса. Кроме того, необходимо строго придерживаться рекомендованных параметров сварки, иначе возможны отклонения в характеристиках сварного шва.
Также стоит отметить, что электроды ЦУ-5 могут быть несколько дороже аналогов, что может стать определяющим фактором при выборе материала для сварочных работ, особенно в условиях ограниченного бюджета. Однако, учитывая их высокую производительность и надежность, данный недостаток часто не является критичным для специалистов, стремящихся к качественному и долговечному результату.
Таким образом, преимущества электродов ЦУ-5 значительно превосходят их недостатки, что делает их популярным выбором среди профессионалов в сфере сварочных работ. Важно лишь учитывать все особенности их эксплуатации и хранения для достижения наилучших результатов.
Применение в различных отраслях
Электроды ЦУ-5 обладают широкой областью применения благодаря своим уникальным характеристикам и надежности. Они находят применение в различных отраслях промышленности, строительства и машиностроения. Рассмотрим основные сферы использования этих электродов.
1. Строительство и монтаж металлоконструкций. В строительной отрасли электроды ЦУ-5 активно используются для сварки несущих конструкций зданий и сооружений. Их применяют для соединения металлических балок, арматуры, ферм и других элементов каркаса зданий, что обеспечивает высокую прочность и долговечность сварных швов.
2. Нефтегазовая промышленность. Электроды ЦУ-5 применяются при сооружении и ремонте трубопроводов, резервуаров для хранения нефти и газа, а также в процессе сварки элементов оборудования для добычи, транспортировки и переработки углеводородов. Их высокая антикоррозионная стойкость обеспечивают надежную защиту сварных соединений в агрессивных средах.
3. Судостроение. В судостроительной отрасли электроды ЦУ-5 незаменимы для сварки корпусов кораблей, подводных лодок и других морских судов. Благодаря высокой устойчивости к коррозии и воздействию морской воды, они гарантируют долговечность и прочность сварных швов, что особенно важно в условиях эксплуатации морского транспорта.
4. Машиностроение. В машиностроении электроды ЦУ-5 используются для изготовления и ремонта различных деталей и агрегатов. Их применяют для сварки металлических конструкций, корпусов машин, станков и оборудования, а также для соединения толстостенных элементов из стали и других металлов.
5. Энергетика. В сфере энергетики электроды ЦУ-5 находят применение при сооружении и ремонте металлических конструкций тепловых и гидроэлектростанций, установки турбин, котлов и генераторов. Они активно используются при сварке трубопроводов и элементов оборудования, работающего под высоким давлением и при высоких температурах.
6. Автомобильная промышленность. В автомобильной промышленности электроды ЦУ-5 применяются для сварки рам и кузовов грузовых и легковых автомобилей, а также для соединения различных металлических деталей и узлов транспортных средств. Их высокие механические свойства обеспечивают надежные и долговечные соединения.
7. Ремонтные работы. Помимо промышленного применения, электроды ЦУ-5 находят широкое применение при проведении различных ремонтных работ. Они используются для восстановления поврежденных металлоконструкций, сварки трещин и пробоин, а также для усиления старых и изношенных элементов конструкций.
Отзывы и рекомендации специалистов
Электроды ЦУ-5 получили широкое распространение среди специалистов благодаря своим уникальным характеристикам и удобству в работе. Специалисты, работающие в различных отраслях промышленности, высоко оценивают их за высокую стабильность дуги и качественное формирование сварного шва. Эти электроды зарекомендовали себя как надежный инструмент для выполнения ответственных сварочных работ.
Согласно многочисленным отзывам, электроды ЦУ-5 обеспечивают отличное сплавление металлов, что позволяет получать прочные и долговечные соединения. Специалисты отмечают, что покрытие этих электродов способствует равномерному расплавлению и обеспечивает минимальное количество шлака. Это значительно сокращает время на очистку сварного шва и повышает общую производительность сварочных работ.
Многие эксперты в области сварочного производства рекомендуют использовать электроды ЦУ-5 для выполнения сварочных работ на ответственных конструкциях и в труднодоступных местах. Высокая прочность и надежность шва делают их идеальным выбором для использования в строительстве, машиностроении, судостроении и других отраслях. Специалисты также отмечают, что электроды ЦУ-5 отлично справляются с задачами при выполнении ремонтов и восстановительных работ.
Важным аспектом, упоминаемым в отзывах, является экономичность электродов ЦУ-5. Их использование позволяет существенно снизить затраты на материалы за счет высокого КПД сварочного процесса и минимизации брака. Пользователи также отмечают, что электроды этого типа обеспечивают низкий расход электрической энергии, что особенно важно при массовых производственных процессах.
Рекомендации специалистов также указывают на необходимость правильного хранения и применения электродов ЦУ-5. Для достижения максимальной эффективности и долговечности сварных соединений, производители советуют хранить электроды в сухих условиях и использовать их в соответствии с установленными стандартами. При соблюдении этих условий, специалисты гарантируют высокие результаты работы и долговечность сварных конструкций.
Отзывы и рекомендации специалистов
Электроды ЦУ-5 получили достаточно высокие оценки от специалистов различных отраслей. Ниже приведены основные мнения и рекомендации, которые помогут потенциальным пользователям сделать обоснованный выбор.
Отзывы специалистов
Павел Иванов, инженер-механик: "Электроды ЦУ-5 демонстрируют превосходные сварочные характеристики. Особенно отмечу стабильную дугу и минимальные брызги при сварке."
Мария Смирнова, главный технолог: "Благодаря высокому качеству покрытия, электроды ЦУ-5 идеально подходят для сварки на ответственных конструкциях. Удобство использования и стабильное качество – основные преимущества."
Александр Кузнецов, мастер сварочного цеха: "Электроды ЦУ-5 давно зарекомендовали себя на нашем предприятии. Мы используем их для сварки различных металлоконструкций и всегда довольны результатом."
Рекомендации
Перед началом работы убедитесь, что электроды хранятся в сухом месте. Влажные электроды могут привести к дефектам сварного шва.
Правильный выбор режима сварки (ток, напряжение) играет важную роль. Следуйте рекомендациям производителя для оптимальных результатов.
Используйте соответствующие средства защиты (перчатки, маску), так как при сварке выделяются вредные газы и присутствует риск ожогов.
Регулярно проверяйте состояние сварочного оборудования. Чистота контактов и исправность сварочного аппарата напрямую влияют на качество сварочных работ.
При работе с электродами ЦУ-5 важно соблюдать технологические карты сварки, особенно если речь идет о сложных и ответственных конструкциях.
Таким образом, электроды ЦУ-5 получили заслуженное признание среди специалистов. Их надежность и эффективность делают их отличным выбором для различных сварочных работ. Следуя приведенным рекомендациям, вы сможете максимально использовать их потенциал.
