Стальные листы относятся к плоскому (листовому) металлопрокату, отличающемуся прямоугольной формой. В среднем толщина не превышает двух сантиметров. Производятся путем горячего или холодного проката с дальнейшей обработкой, позволяющей добиться долговечности, термостойкости и устойчивости к коррозии. Производство регламентируется в соответствие с Международным стандартом №19903-2015.
Сравнение цен от различных металлобаз на стальные листы:
249 предложений от различных металлобаз
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
853.4834 рублей за метр
Представительство / склад:
Санкт-Петербург, Москва, Екатеринбург, Нижний Новгород
1373.75 рублей за метр
Представительство / склад:
Москва, Челябинск, Екатеринбург
2060.625 рублей за метр
Представительство / склад:
Москва, Челябинск, Екатеринбург
Нормативы
Безопасность при эксплуатации, а также соответствие заявленным показателям определяется в соответствие с нормативами и стандартами. Актуальные документы указаны ниже.
|
Номер |
Название документа |
|
19903-2015 |
Определение сортамента для горячекатаных. |
|
19904-74 |
Технические условия для холоднокатаного. |
|
8568-77 |
С рифленой структурой |
|
14918-2020 |
Сортамент для оцинкованных изделий. |
|
24045-2016 |
Профлисты |
|
8706-78 |
Сортамент для ПВЛ. |
Классификация
Традиционно классифицируется по следующим параметрам:
- по способу прокатки – горячей или холодной прокаткой;
- по толщине – тонкокатаный или толстокатаный;
- по точности – повышенной, высокой, улучшенной или нормальной;
- по типам поставки – рулонами, листами или штрипсами.
В таблице представлены основные виды продукции.
|
Продукция |
Изображение |
Описание |
|
Горячекатаный |
|
Производится путем горячей прокатки. В качестве основы применяется сляб из низколегированной стали. |
|
Холоднокатаный |
|
Изготовление происходит в холодном состоянии. Отличается гладкой поверхностью и меньшей толщиной. |
|
Рифленый: |
|
Металлопрокатное изделие, у которого на лицевой поверхности в горячем состоянии наносится рельефный узор. Позволяет минимизировать скольжение и улучшить прочностные качества. |
|
-чечевичное рифление |
|
|
|
-ромбовидное рифление |
|
|
|
Оцинкованный |
|
Для улучшения эксплуатационных свойств, в том числе для увеличения стойкости к коррозии применяется обработка цинком. Финиш становится глянцевым. В качестве основы используется листовой прокат холодной катки. |
|
ПВЛ |
|
Отличается ровно расположившимися ячейками, которые отличаются одинаковыми размерами. |
|
Профилированный |
|
Причисляется к категории гнутых профилей. Изгиб металлопроката различается по глубине. Наиболее востребован при создании кровельных конструкций. |
Разновидности: по производству
Рассмотрим отличия по производственному методу. В качестве заготовки применяются специальные заготовки, которые называются слябами. Это достаточно большая по габаритам плита, имеющая толщину от 7,5 до 60 сантиметров и в длину от 1,5 до 5 метров, с шириной 0,4-2,5 метров. Заготовка используется с необходимой для получения определенного сортамента маркой стали.
При горячем способе печь разогревается до температурного режима в 1000-1300 градусов по Цельсию. Температура зависит от марки стали. Раскаленный до красна сляб отправляется к станку с приводными валками. Они деформируют заготовку до необходимой величины. Данный процесс называется обжатием. Обязательно последующее охлаждение. В соответствие с разметками проводится дальнейшая резка. После всех проведенных манипуляций полученное изделие будет отличаться следующими характеристиками:
- неравномерностью полос;
- большей толщиной;
- потерей прочностных характеристик, что связано с нагреванием;
- необходимостью удалить окалины и дальнейшей термической обработкой.
Нужно отметить, что подобный прокат может становиться, как отдельным сортаментом, так и заготовкой для создания более тонких листов или продукции с последующим рифлением, нанесением специального защитного покрытия. Главное преимущество горячей катки заключается в скорости производства. После всех проведенных прокаток осуществляется проверка на заводской брак. Выявляются сколы, трещины и прочие дефекты. Непрошедшие проверку изделия отправляются на переработку, пригодные сортируются по типоразмерам и упаковываются.
Следующий тип представляет холоднокатаные изделия. Их производственной особенностью считается то, что не оказывается температурного воздействия. Прокатка происходит под большим давлением валков. В следствие многократной прокатки изменяется толщина, она становится меньше, а длина и ширина, наоборот, кратно увеличиваются. Движения валков различаются на поперечные, винтовые или продольные в зависимости от необходимого сортамента.
После обработки происходит резка по типоразмеру. При большой длине происходит сматывание в рулоны.
Холодная катка позволяет достичь таких характерных черт листового проката:
- точность в размерном ряде;
- стойкость к коррозии;
- увеличение прочности.
При этом высокая нагрузка валков позволяет создавать лишь ограниченное по количеству число форм. Для создания отдельных видов листового проката может предусматриваться дополнительная обработка, такая как рифление или полимеризация.
Классификация по толщине, точности и поставке
Вне зависимости от вида и производства сортамент может подразделяться по типу поставки со следующими критериями по толщине:
- листовой – представлены в тонколистовом, толстолистовом;
- рулонные – тонкий прокат при помощи специального оборудования сворачивается в специальный рулон.
Определяется и дополнительными аспектами. Например, точность может быть повышенной, тогда она будет отмечаться буквой А. Либо же отличаться обычной характеристикой, тогда выставляется буква Б. Следующий параметр относится к плоскостности. Различают четыре аспекта повышенная, высокая, с улучшением или же нормальная.
По длине изделия могут выпускаться мерными или немерными.
Рифлёные
Отдельную категорию в прокате отводят рифленым листам. Они отличаются следующими качествами:
- снижение скольжения поверхности – наличие узора улучшает сцепление с другими поверхностями;
- повышение прочности и износостойкости;
- устойчивость к окислительным процессам определяет влагостойкости;
- легкость в уходе – отлично чистится, благодаря глянцевой поверхности.
Перечисленные аспекты оправданы методикой производства. Рулонную сталь нагревают до высокой температуры в соответствие с маркой стали. На прокатном стане заготовка проходит через два валка: с лицевой стороны штамповщик с ромбами или чечевицей, с обратной стороны гладкий. Материал охлаждается, режется в соответствие с размерами, сортируется и упаковывается.
Обязательно предъявляются требования, касающиеся осмотра на дефекты. Готовые изделия не должны иметь трещины, сколы, серьезные повреждения. Бракованный прокат отправляется на переработку.
Различают по виду рифления.
|
Тип рифления |
Чертеж |
Изображение |
Описание |
|

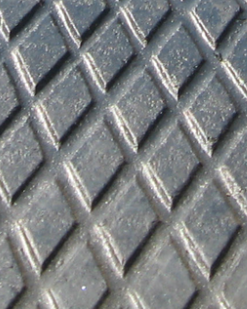

Ромб |
|
|
Узор напоминает ромб. Линии расположены по диагонали. Узорчатая часть выпуклая, сам лист плоский. |
|

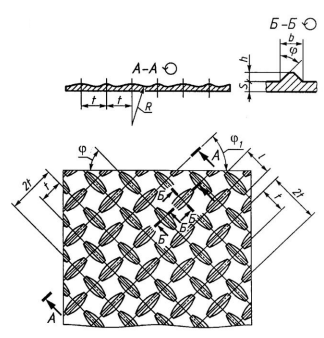

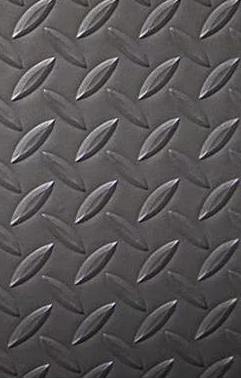

Чечевица |
|
|
Сложный узор имеет название чечевица за сходство с крупой по выпуклости. Геометрический принт может наноситься с двух сторон или с одной. |

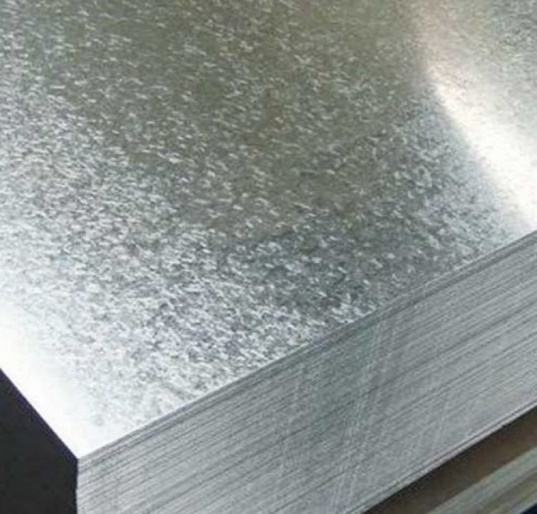

Лист стальной оцинкованный
Благодаря нанесению слоя цинка изделие отличается:
- повышенной устойчивостью к физико-механическим нагрузкам;
- легкостью веса;
- корозионностойкостью;
- увеличению срока эксплуатации;
- усилению влагозащиты.
Благодаря перечисленным качествам широко применяется во многих производственных отраслях. Само изготовление подразумевает несколько технологий:
- горячего нанесения – проводится в специальных промышленных емкостях, имеет большую доступность и позволяет тщательно оцинковать изделие с двух сторон;
- гальваническим методом – нанесение производится в результате диссоциации электролитов. Отличается высокой скоростью, но меньшей толщиной покрытия цинком. Имеет декоративную функцию;
- термодиффузорный метод – осуществляется при высоком температурном режиме (около 400 градусов) предварительно осыпав всю поверхность порошкообразным цинком. Отличается наибольшей плотностью и прочностью финишного покрытия;
Менее распространены в связи с собственной недолговечностью и неустойчивостью покрытия – холодное нанесение и газотермическая технология. В результате механического воздействия слой подвержен разрушению.
При производстве данного сортамента обязательно применяется специальное оборудование, обеспечиваются меры защиты и безопасности персонала. Главное достоинство оцинкования заключается в том, что изделия становятся более прочными при сохранении легкости веса.
ПВЛ
Особая технология производства у просечно-металлического листа, отличающегося наличием ячеек. При помощи специального аппарата равномерно прорезываются отверстия. Затем происходит вытягивание, отсюда название листа вытяжной. Следующий этап заключается в воздействии прессом для уменьшения толщины. Форма и свойства позволяют добиться следующих эксплуатационных характеристик:
- устойчивость к деформациям – плотная структура и применение особых марок стали обеспечивают выдержку значительных физико-механических нагрузок;
- защита и обеспечение воздухообмена – наличие ячеек помогает хорошему охлаждению нагревающихся элементов и защищают от попадания больших элементов;
- видимость – ребристая поверхность с просечками предоставляет видимые участки.
Часто используется в качестве ограждений или настилов. Отличается противоскользящим эффектом, выдерживает температурные перепады.
Профилированный
Представляет собой тонкий листовой прокат, отличающийся сгибами. Профилировка равномерна, бывает различных форм: трапеция, квадрат или волна. Во многом благодаря сгибу увеличивается жесткость сортамента.
Производство осуществляется из холоднокатанного листа, так как он благодаря меньшей толщине лучше подвержен сгибу на вальцах. Гофрирование поверхности проводится поэтапно. Нагрев при этом не осуществляется. Обязательно режется по размерному ряду электромеханическим устройством.
Различают на цветной и с покрытием цинка. Оцинкованный в данном случае обладает лучшими эксплуатационными характеристиками, в том числе связанными с коррозией. Покраска осуществляется до сгиба. Благодаря пластичности материала и тонкости нанесения краски слой держится плотно. Цветовая палитра достаточно большая. Часто покрашенные профлисты дополнительно оцинковываются.
Благодаря собственным свойствам часто применяется в качестве кровельного материала, а также в строительной отрасли для создания ограждений или стен.
Таблицы с размерами, толщиной весом
Для горячей катки представлены следующие значения.
|
s, мм |
lxb, м |
m 1 кв.м, кг |
m, кг |
|
1,5 |
1,25х2,5 |
11,78 |
36 |
|
2 |
15,7 |
49 |
|
|
3 |
23,55 |
73 |
|
|
4 |
1,5х6 |
31,4 |
282 |
|
5 |
1,5х3 |
39,25 |
176 |
|
5 |
1,5х6 |
39,25 |
353 |
|
6 |
47,1 |
423 |
|
|
8 |
62,8 |
565 |
|
|
10 |
78,5 |
706 |
|
|
12 |
94,2 |
847 |
|
|
14 |
109,9 |
989 |
|
|
14 |
2х6 |
109,9 |
1318 |
|
16 |
1,5х6 |
125,6 |
1130 |
|
16 |
2х6 |
125,6 |
1507 |
|
18 |
141,3 |
1271 |
|
|
20 |
157,0 |
1884 |
|
|
22 |
172,7 |
2072 |
|
|
25 |
196,25 |
2652 |
|
|
30 |
235,5 |
2826, |
|
|
32 |
251,2 |
3014 |
|
|
36 |
282,6 |
3391 |
|
|
40 |
314,0 |
3768 |
|
|
50 |
392,5 |
4710 |
Данные приведенные для проката холодной катки при типоразмере 1,25х2,5 метра
|
s, мм |
m на кв.м, кг |
m, кг |
|
0,7 |
5,5 |
17,1 |
|
0,8 |
6,3 |
19,6 |
|
1 |
7,8 |
24,5 |
|
1,2 |
9,4 |
29,4 |
|
1,5 |
11,8 |
36,8 |
|
2 |
15,7 |
49 |
|
2,5 |
19,6 |
61,3 |
|
3 |
23,5 |
73,5 |
Информация в таблице, представленная для холоднокатанных изделий с последующей оцинковкой
|
s, мм |
m кв.м, кг |
s, мм |
m, кг |
|
0,45 |
3,7 |
1,2 |
9,6 |
|
0,5 |
4,1 |
1,5 |
11,9 |
|
0,55 |
4,5 |
2 |
15,9 |
|
0,7 |
5,7 |
2,5 |
19,8 |
|
0,8 |
6,48 |
3 |
23,7 |
Характеристики для профлиста с наличием полимерного покрытия.
|
s, мм |
b, мм |
C8 |
C21 |
C44 |
НС35 |
HC44 |
H57 |
H60 |
|
0,5 |
1000 |
- |
4,9 |
- |
5,4 |
- |
- |
- |
|
1150 |
5,4 |
- |
- |
- |
- |
- |
- |
|
|
0,6 |
1000 |
- |
- |
- |
- |
- |
- |
- |
|
1150 |
6,3 |
- |
- |
- |
- |
- |
- |
|
|
0,7 |
750 |
- |
- |
- |
- |
- |
6,5 |
7,4 |
|
845 |
- |
- |
- |
- |
- |
- |
- |
|
|
1000 |
- |
5,9 |
6,3 |
6,3 |
6,3 |
- |
- |
|
|
1150 |
7,4 |
- |
- |
- |
- |
- |
- |
|
|
0,8 |
750 |
- |
- |
- |
- |
- |
- |
- |
|
845 |
- |
- |
- |
- |
- |
7,4 |
8,4 |
|
|
1000 |
- |
6,3 |
7,4 |
7,4 |
7,4 |
- |
- |
Характеристики массы для изделий с чечевичным рифлением
|
s в мм |
m |
|
|
Кв.м/кг |
Всего изделия в кг |
|
|
3 |
24,2 |
217,8 |
|
4 |
32,2 |
289,8 |
|
5 |
40,5 |
364,5 |
|
6 |
48,5 |
436,5 |
|
8 |
65,0 |
584,1 |
|
10 |
81,0 |
728,1 |
В этой таблице представлена актуальная информация для металлопрокатных изделий с ромбовидным рифлением.
|
s |
M на кв.м/ ru |
Общая масса |
|
3 |
25,1 |
225,9 |
|
4 |
33,5 |
301,5 |
|
5 |
41,8 |
376,2 |
|
6 |
50,1 |
450,9 |
|
8 |
66,9 |
602,1 |
|
10 |
83 |
747 |
Протяжно-вытяжной тип
|
Маркировка |
Размер, м х м |
m 1 м2, кг |
m листа, кг |
|
306 |
1х3 |
11,8 |
35,4 |
|
308 |
1х3 |
12,5 |
37,5 |
|
310 |
1х3 |
14,9 |
44,7 |
|
406 |
1х3 |
15,7 |
47,1 |
|
506 |
1х3 |
16,4 |
49,2 |
|
508 |
1х2,4 |
20,9 |
50,16 |
|
1х2,6 |
20,9 |
54,34 |
|
|
1,2х2,55 |
20,9 |
63,95 |
|
|
1х3 |
24,7 |
74,1 |
|
|
510 |
1,2х2,07 |
24,7 |
61,35 |
|
606 |
1х3 |
17,2 |
51,6 |
|
608 |
1х3 |
21,9 |
65,7 |
|
610 |
1х3 |
26 |
78 |
В следующей таблице приведена кратность по ширине, толщине и длине. Все характеристики указаны в мм.
|
s |
Минимальная и максимальная длина при ширине (м) |
||||||||||||
|
0,5 |
5,1 |
0,6 |
0,65 |
0,67 |
0,7 |
0,71 |
0,75 |
0,8 |
0,85 |
0,9 |
0,95 |
1 |
|
|
0,4; 0,45; 0,5; 0,55; 0,6 |
1,2 |
0,71 1,42 |
1,2- 2 |
1,4 |
1,42 |
1,42 |
1,2- 2 |
1,5- 2 |
_ |
_ |
_ |
_ |
2 |
|
0,63, 0,65; 0,7; 0,75 |
1,2 |
0,71- 1,42 |
1,42- 2 |
2 |
1,42 |
1,42 |
1,2- 2 |
1,5- 2 |
_ |
_ |
_ |
_ |
2 2,5 |
|
0,8; 0,9 |
1,2 |
1,42- 2 |
1,42- 2 |
2 |
1420 |
1,42 |
1,2- 2 |
1,5- 2 |
1,5 |
_ |
_ |
_ |
|
|
1 |
_ |
_ |
1,42- 2 |
2 |
1420 |
1,42- 2 |
1,42- 2 |
1,6- 2 |
1,6-2,5 |
1,7 |
1,8 2 |
1,9 |
1,8 2,5 |
|
1,2; 1,3; 1,4 |
_ |
_ |
1,42- 2 |
2 |
1,42- 2 |
1,42- 2 |
1,42- 2 |
1,5- 2 |
1,6 2 2,5 |
1,8 |
1,8 2 2,5 |
2 |
1,85 2,5 |
|
1,5; 1,6; 1,8 |
_ |
_ |
1,42-2
|
1,42- 6 |
1,5 6 |
1,6 6 |
1,8 6 |
1,5 6 |
2- 6 |
1,56 6 |
|||
|
2; 2,2 |
_ |
_ |
1,42-2 |
1,42- 6 |
2 - 6 |
1,8 6 |
2-6 |
||||||
|
2,5; 2,8 |
_ |
_ |
2 |
1,2 – 6 |
|||||||||
|
3,0; 3,2; 3,5; 3,8; 3,9 |
|||||||||||||
|
4; 4,5; 5; 5,5. |
|||||||||||||
|
6,0; 6,5; 7,0; 7,5 |
_ |
_ |
_ |
1,2-7 |
|||||||||
|
8,0; 8,5; 9,0; 9,5; 10,0; 10,5 |
_ |
_ |
_ |
1,2 – 8 |
|||||||||
|
s(мм) |
Минимальная и максимальная длина при ширине (м) |
||||||
|
1 |
1,1 |
1,25 |
1,4 |
1,42 |
1,5 |
1,6 |
|
|
11; 11,5; 12; 12,5; 12,7 |
2-6 |
2-8 |
2- 12 |
3-12 |
|||
|
13; 13,5; 14; 14,5; 15; 15,5; 16; 16,5; 17; 17,5; 18; 18,5; 19; 19,5; 20; 20,5; 21; 21,5; 22; 22,5; 23; 23,5; 24; 24,5; 25; 25,5 |
2,5-6,5 |
2,5-12 |
3-12 |
3-11 |
|||
|
26; 27; 28; 29; 30; 31; 32; 34; 36; 38; 40. |
- |
- |
3-12 |
||||
|
42; 45; 48; 50; 52; 55; 58; 60; 62; 65; 68; 70; 72; 75; 78; 80; 82; 85; 87; 90; 92; 95; 100; 105; 110; 115; 120; 125; 130; 135; 140; 145; 150; 155; 160. |
- |
- |
2,5-9 |
3-9 |
|||
Нормальное значение погрешности в приведенных размерах, не должно превышать показателя в один процент. При большом значении выпускаемая продукция считается заводским браком и не соответствует стандартам безопасности.
Область использования
Широко используется в различных отраслях деятельности человека, в том числе незаменимы для строительства, авиастроения, бытовой промышленности, вагоностроения, создания ограждений, промышленных объектов.
Спектр действия различается в зависимости от особенностей каждого вида. В таблице указаны основные направления для определенных позиций.
|
Название |
Сфера применения |
|
Горячекатаный |
Строительство, машиностроение, авиационное строение, судостроение, вагоностроение, народное хозяйство. Металлопрокатная отрасль в качестве заготовок для создания последующих металлопрокатных изделий. |
|
Холоднокатаный |
В металлопрокатном производстве становится основой для изготовления профлиста. Широко используется в автомобильной промышленности. В бытовом производстве применяется для создания эмалированной посуды или пищевой тары. |
|
Рифленый |
Наиболее часто применяется в строительстве для создания антискользящего покрытия на ступенях лестницы, пандусов или эскалаторов; производственных цехов, строительных объектах. Декоративность определяет возможность применения в дизайнерской отделке стен, полов или наружной части здания. |
|
ПВЛ |
Наиболее часто применяется в народном хозяйстве – переходные мостики, вольерные ограждения, решетки и т.д. |
|
Оцинкованный |
Благодаря повышенной прочности и коррозионной стойкости широко применяется в производстве высокотехнологичного оборудования, создании мебели для медицинских или пищевых учреждений. |
|
Профилированный |
Основная сфера – это бытовое или промышленное строительство. Становится основой для возведения кровли, ограждений. Используется для создания складских помещений или павильонов. |
Данный металлопрокат является незаменимым во многих областях деятельности, так как используется и в качестве заготовки для более сложных с точки зрения реализации проектов. Большая доля использования приходится на строительную сферу.
Таким образом, стальные металлические листы востребованы как в пищевой, так и строительной отраслях, благодаря собственным физико-механическим характеристикам.
