Способы и правила соединения двутавровых балок

Автор: Волков Семён

Дата публикации: 07 Сентября 2024

Двутавровые балки редко применяются в малоэтажном строительстве, однако широко используются для возведения производственных или многоэтажных зданий различного назначения. Иногда при проведении строительных работ требуется соединение двух балок. В этом случае для обеспечения надежности соединения необходимо следовать определенным правилам.

Основные методы соединения двутавровых балок включают сварку, болтовое соединение и использование специальных крепежных элементов. Каждая из этих техник имеет свои преимущества и недостатки, а выбор конкретного метода зависит от условий эксплуатации, требований к прочности и специфики проекта.

Сварка является одним из самых распространенных методов соединения двутавровых балок. Этот метод обеспечивает высокую прочность и долговечность соединения. Сварка особенно подходит для крупных и массивных конструкций, где необходима высокая несущая способность. Однако следует учитывать, что сварные соединения требуют высокой квалификации рабочих и контроля качества, а также могут привести к локальным деформациям и появлению остаточных напряжений в местах сварки.

Болтовое соединение применяется в тех случаях, когда требуется возможность разборки конструкции или при недостатке времени для сварочных работ. Болтовые соединения позволяют легко монтировать и демонтировать балки, а также упрощают проведение ремонтных или модернизационных работ. Основным недостатком этого метода является необходимость регулярной проверки и подтягивания болтов для предотвращения их ослабления.

Использование специальных крепежных элементов включает в себя применение различных хомутов, скоб, монтажных уголков и других приспособлений. Этот метод соединения позволяет быстро и удобно монтировать балки без необходимости выполнения сложных операций. Также он минимизирует риск возникновения деформаций и снижает трудоемкость работ.

При соединении двутавровых балок следует учитывать следующие ключевые моменты:

• Выбирать метод соединения с учетом условий эксплуатации и требований проекта;
• Проводить тщательную подготовку к соединению, включая выравнивание и очистку контактных поверхностей;
• Контролировать качество работы на всех этапах монтажа;
• Регулярно проверять состояние соединений и при необходимости проводить их обслуживание и ремонт.

Следование этим рекомендациям обеспечит надежность и долговечность соединений двутавровых балок, способствуя безопасности и эффективности эксплуатации строительных конструкций.

Сварные балки изготавливают из отдельных металлических пластин, которые соединяют методом сварки. Такие балки позволяют производить изделия большого сечения и гибко адаптировать их под требования проекта. Их используют в гражданском и промышленном строительстве, особенно в случаях, когда требуется нестандартное решение.

Помимо стандартных видов, существуют также облегченные и усиленные балки, которые применяются в зависимости от требуемых параметров конструкции. Облегченные балки используют для уменьшения общей массы строения и снижения нагрузки на фундамент, в то время как усиленные подходят для конструкций, испытывающих значительные эксплуатационные нагрузки.

Кроме того, балки могут также иметь различное защитное покрытие, обеспечивающее повышенную коррозионную стойкость. Это особенно важно для металлоконструкций, эксплуатирующихся в агрессивных средах (например, в промышленных объектах или в условиях повышенной влажности).

Методы соединения двутавровых балок

Существует два основных способа соединения балок: с помощью сварки и болтов.

Соединение двутавровых балок при помощи сварки

Если нужно удлинить балку, ее соединяют встык. Сначала подготавливают стыкуемые кромки: фрезеруют их и снимают фаску. Фрезеровка позволяет выровнять кромки и обеспечить равномерный зазор между ними, а фаска нужна, чтобы обеспечить полный провар сварного шва. Затем балки сваривают, оставив зазор 1–2 мм при стыковке.

Место соединения можно дополнительно укрепить при помощи накладок. Для этого из листового металла вырезают прямоугольные части. Толщина накладок должна соответствовать толщине стенки балки. Накладки накладывают на сварные швы на верхней и нижней полках, а также с обеих сторон стенки, а затем обваривают их по периметру.

Этот метод соединения применяется для конструкций, которые не испытывают высоких нагрузок.

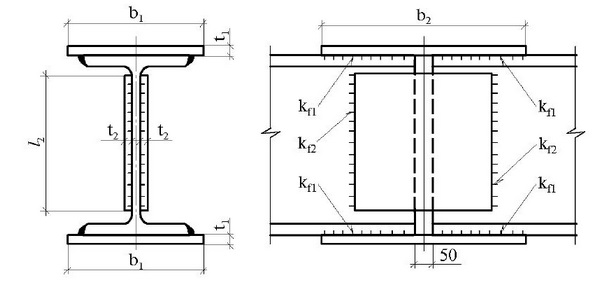

Вот так можно схематично представить сварное соединение двутавровых балок. Размеры катетов швов и геометрические параметры накладок зависят от геометрических характеристик балок

В некоторых случаях двутавровые балки необходимо соединить под прямым углом. При этом одна из балок является основной и несет основную нагрузку, а вторая считается вспомогательной. Для соединения балок на верхней полке основной балки выполняют вырез в форме равнобедренного треугольника с вершиной под углом 90°.

Далее подготавливают второстепенную балку. На торце верхней полки размечают центр и от него выполняют два наклонных среза под углом 45°. Это позволяет состыковать верхние полки обеих балок по принципу «папа-мама».

Затем с торца второстепенной балки удаляют часть нижней полки на половину ее ширины. При соединении балок этот срез будет упираться в нижнюю часть основной балки. Затем необходимо состыковать подготовленные балки и сварить место стыка по периметру. Чтобы обеспечить надежный и полнопрочный шов, с соединяемых кромок удаляют фаску.

Как осуществляется соединение двутавровых балок с использованием болтовых креплений

Данный метод используют для соединения балок вплотную. Сначала обрабатывают торцы балок фрезеровкой, чтобы они плотно прилегали друг к другу, и подготавливают четыре прямоугольные накладки для закрытия мест стыка на верхней и нижней полках, а также с обеих сторон стенки. Затем сверлят отверстия в накладках и балках в сборе. После этого вставляют болты и затягивают гайками. Вместо болтов можно применять заклепки, тогда соединение будет неразъемным.

Таким образом можно наглядно представить болтовое крепление двутавровых балок

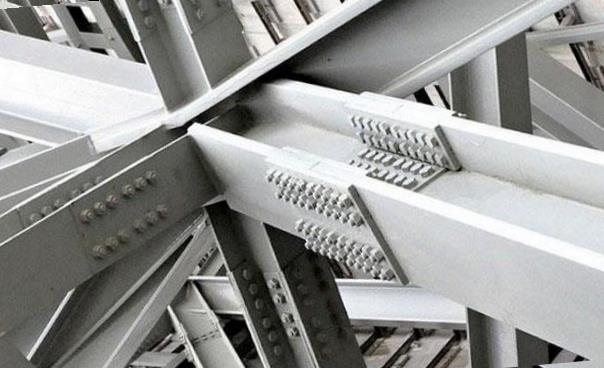

Вот как это выглядит на практике

Другие методы и рекомендации по соединению двутавровых балок

Помимо сварки и болтовых соединений, существуют и другие методы соединения двутавровых балок, такие как использование специальных соединительных профилей и соединительных пластин. Эти методы могут потребовать дополнительных расчетов и инженерных решений в зависимости от конкретных условий и нагрузок.

При работе с двутавровыми балками следует учитывать несколько важных факторов:

• Материал: Правильный выбор материала балок и соединительных элементов (например, гайки и болты из нержавеющей стали) поможет избежать коррозии и увеличит срок службы конструкции.
• Зазоры: Важно поддерживать правильные зазоры между элементами конструкции для обеспечения их долговечности и устойчивости.
• Качество сварки: Профессиональная подготовка сварщиков и контроль качества сварных швов являются ключевыми аспектами в обеспечении прочности конструкции.
• Монтаж: При монтаже балок и их соединении рекомендуется использовать гидравлические подъемники или другие средства механизации, чтобы уменьшить трудоемкость и увеличить безопасность работ.

В дополнение к вышеперечисленным способам, важно также регулярно проводить инспекцию и обслуживание стыков и соединений, особенно в местах, подвергающихся большим нагрузкам или агрессивным внешним условиям. Это поможет своевременно выявить дефекты и предотвратить аварийные ситуации.

Выводы

Соединение двутавровых балок может понадобиться при сборке различных металлоконструкций. Владение ключевыми правилами поможет сделать такие соединения прочными и надежными.

Основные рекомендации включают использование качественных сварных швов, применение болтов конкретных классов прочности и предварительное проектирование узлов соединения с учетом всех нагрузок. Также важно учитывать погодные условия и температурный режим при выполнении сварочных работ, чтобы избежать деформаций и трещин в материалах.
