Сортовой прокат
Автор: Волков Семён
Дата публикации: 21 Октября 2023
Содержание:
- Цены на сортовой прокат
- Технология производства
- Отличия от листового и фасонного проката
- Какие типы изделий входят в сортовой металлопрокат
- ГОСТы по сортовому прокату
Сортовой металл – это разновидность металлической продукции, которую производят с применением холодной или горячей прокатки подготовленных заготовок из металла разных марок. Благодаря этому на производствах получают изделия необходимой формы, размеров, при этом элементы обладают должными эксплуатационными свойствами, аспектами использования.
Существует разделение проката на группы, учитывая качество поверхности:
- 1ГП – для применения без обработки поверхности;
- 2ГП – для горячей обработки давлением;
- 3ГП – для холодной механической обработки резанием.
Номер должен указываться в заказе.
Основными преимуществами данного вида металлоизделий считаются следующие аспекты:
- многообразие форм и размеров;
- адаптивность к различным условиям – каждый элемент отличается собственными уникальными характеристиками, которые необходимы для выполнения определенной цели;
- универсальность применения – некоторые составляющие используются как для решения масштабных строительных задач, так и для воплощения в реальность задумки бытового характера;
- стандартизация – на все типы установлены межгосударственные стандарты, что обуславливает унификацию и совместимость различных деталей, это помогает облегчить процесс выбора и сборки.
Благодаря перечисленным свойствам сортовой металл активно применяется в указанных ниже сферах деятельности:
- гражданское строительство – изделия необходимы при создании арматурных конструкций, каркасов зданий, а также иных элементов, требующихся для обеспечения прочности и безопасности;
- коммерческое строительство – применяются при создании магазинов, офисных помещений, складов, готовая конструкция способна выдерживать значительные нагрузки;
- возведении промышленных сооружений – используются при создании оснащения и металлоконструкций – стальные рамы, трубы, контейнеры;
- машиностроение – детали являются важными составляющие при создании шестерен, валов, стержней;
- приборостроение – с помощью элементов создают сложные и высококачественные машины с длительным сроком эксплуатации;
- судостроение – металлические составляющие необходимы при организации морских платформы, газовых и нефтяных буровых установок и специальных морских судов.
В зависимости от сферы можно подобрать определенный вид продукции.
Сравнение цен на сортовой прокат от различных металлобаз:
218 предложений от различных металлобаз
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Белгород
Представительство / склад:
Ростов-на-Дону, Батайск, Краснодар
60.8375 рублей за метр
Представительство / склад:
Москва
Технология производства
Изготовление сортового металлопроката предусматривает использование специальных заготовок или слябов. Эти составляющие изначально разогреваются до установленного температурного режима, при этом достигается нужный уровень пластичности металла. После этого заготовку подают на прокатные клети, которые представляют собой серию валков с определенной геометрией и попарным расположением. В этот момент слябы вытягивается и выполняется деформация. Благодаря этому перечисленному процессу придается соответствующая форма и параметры геометрии.
При изготовлении, согласно ГОСТ 380, используются заготовки из следующих марок стали:
- Ст0;
- Ст1кп;
- Ст1пс;
- Ст1сп;
- Ст2кп;
- Ст2пс;
- Ст2сп;
- Ст3кп;
- Ст3пс;
- Ст3сп;
- Ст3Гпс;
- Ст3Гсп;
- Ст4кп;
- Ст4пс;
- Ст4сп;
- Ст5пс;
- Ст5сп;
- Ст5Гпс;
- Ст6пс;
- Ст6сп.
При этом учитываются характеристики марок стали:
|
Марка стали |
Временное сопротивление σв, Н/мм2 |
Предел текучести στ, Н/мм2 (кгс/мм2) |
Относительное удлинение σ5, % |
|
Ст0 |
не менее 300 |
- |
от 15 до 18 |
|
Ст1кп |
305-390 |
165-195 |
32-25 |
|
Ст1пс, Ст1сп |
315-410 |
175-205 |
31-34 |
|
Ст2кп |
325-410 |
185-215 |
30-33 |
|
Ст2пс, Ст2сп |
335-430 |
195-225 |
29-32 |
|
Ст3кп |
360-460 |
195-235 |
24-27 |
|
Ст3пс |
370-480 |
205-245 |
23-26 |
|
Ст3сп |
370-490 |
205-255 |
23-26 |
|
Ст3Гпс |
370-490 |
205-245 |
23-26 |
|
Ст3Гсп |
390-570 |
245 |
24 |
|
Ст4кп |
400-510 |
225-255 |
22-25 |
|
Ст4пс, Ст4сп |
410-530 |
235-265 |
21-24 |
|
Ст5пс |
490-630 |
255-285 |
17-20 |
|
Ст5сп |
490-630 |
255-295 |
17-20 |
|
Ст5Гпс |
450-590 |
255-285 |
17-20 |
|
Ст6пс, Ст6сп |
не менее |
295-315 |
12-15 |
В зависимости от толщины проката и марки стали также меняются и показатели ударной вязкости:
|
Марка стали |
Толщина проката, мм |
Ударная вязкость, Дж/см2 (кгс ∙ м/см2), не менее |
||||||
|
KCU |
KCV |
|||||||
|
Тип образца по ГОСТ 9454 |
При температуре, °C |
После механического старения |
Тип образца по ГОСТ 9454 |
При температуре, °C |
||||
|
+20 |
-20 |
+20 |
-20 |
|||||
|
Ст3пс |
от 3 до 5 включ. |
- |
- |
49(5) |
49(5) |
- |
- |
9,8(1,0) |
|
Ст3сп |
св. 5 до 10 включ |
2,3 |
108(11) |
49(5) |
49(5) |
12,13 |
34(3,5) |
- |
|
Ст3Гпс |
св. 10 до 26 включ. |
1 |
98(10) |
29(3) |
29(3) |
11 |
34(3,5) |
- |
|
Ст3Гсп |
св. 26 до 40 включ |
1 |
88(9) |
- |
- |
- |
- |
- |
|
Ст4пс Ст4сп |
от 3 до 5 включ |
- |
- |
- |
- |
- |
- |
- |
|
св. 5 до 10 включ |
3 |
98(10) |
- |
- |
13 |
- |
- |
|
|
св.10 до 26 включ |
1 |
88(9) |
- |
- |
11 |
- |
||
|
св. 26 до 40 включ |
1 |
69(7) |
- |
- |
- |
- |
- |
|
Теперь готовое изделие нарезают на прутки нужной длины, а дальше выполняется сматывание в прутки. Далее проводится процедура охлаждения, после чего элементы можно упаковывать и передавать на хранение, а уже потом на продажу. Но необходимо учитывать, что итоговые этапы зависят от выбранной методики, каждую из которых мы рассмотрим далее.
Особенности изготовления горячекатаных изделий
Производство горячекатаного металлопроката предполагает нагрев заготовок до температурного режима, который превышает 920 °C. Благодаря этому осуществляется рекристаллизация структуры, что означает изменение кристаллической решетки металла с образованием зерен равноосного типа. Это становится причиной изменения свойств сплава. Такое изготовление помогает добиться следующих характеристик готовой продукции:
- поверхность имеет равномерную структуру, которая при этом обладает сниженными характеристиками внутреннего напряжения – из-за этого металл лучше поддается механической обработке, при этом придавать изделию необходимую форму за счет управляемой деформации;
- такой нагрев повышает характеристики пластичности, что необходимо для ускорения проведения действий;
- при нагреве возможно использование более дешевых сплавов, что при необходимости помогает сэкономить;
- потребуется последующая обработка, потому что прокат имеет на поверхности окалину;
- готовые конструкции легко выдерживают существенные нагрузки, что позволяет устанавливать их в качестве несущих или армирующих элементов.
Данная технология активно применяется при изготовлении деталей крупного сортамента.
Методика создания холоднокатаного проката
В данном случае изделие не подвергается такой высокой температуре. Обычно устанавливается режим, который не позволяет достичь процесса кристаллизации сплава, таким образом, отсутствует изменение механических свойств. Далее используется проход через прокатный стан, что дополнительно упрочняет поверхность.
Особенностями холоднокатаного металлопроката являются:
- технология позволяет получить конструкции с максимально точными геометрическими параметрами и размерами;
- поверхность получается ровной и гладкой, поэтому минимизируется или полностью исключается необходимость обработки;
- материал обладает однородной структурой, которая также характеризуется повышенными свойствами твердости, прочности на растяжение, изгиб и разрыв;
- при изготовлении используются высококачественные марки стали.
Увеличение показателей прочности напрямую влияет на повышение стоимости изделий. Поэтому они применяются для производства ответственных и важных составляющих, при использовании которых требуется соблюдение размеров и отличное качество поверхности. Подобные свойства особенно необходимы в машиностроении и приборостроении.
Отличия от листового и фасонного проката
Для подробного рассмотрения отличительных свойств предлагаем ознакомиться с таблицей:
|
Параметр/Вид проката |
Сортовой |
Листовой |
Фасонный |
|
Форма поперечного сечения |
Простая – круги, прямоугольники |
Плоская – листы, ленты, шины, рулоны |
Нестандартная – уголки, швеллеры, двутавры |
|
Способ производства |
Горячекатаный и холоднокатаный |
Горячекатаный и холоднокатаный |
Горячекатаный |
|

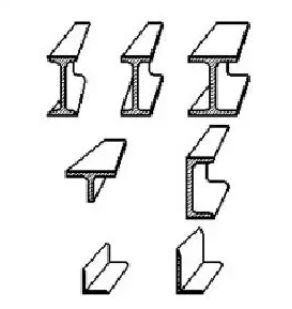

Внешний вид и профили |
|
|
|
Отдельно рекомендуется рассмотреть важное отличие сортового от фасонного проката. Согласно ГОСТу, у сортового геометрическая касательная не пересекает контур поперечного сечения, наглядно это можно увидеть на рисунке:
Какие типы изделий входят в сортовой металлопрокат
Создана установленная классификация стального сортового проката, она заключается в различных формах поперечного сечения. Учитывая этот момент, выделяют 4 основные категории по форме:
- круга;
- квадрата;
- шестигранника;
- полос.
Далее предлагаем рассмотреть особенности каждого типа в отдельной таблице:
|
Параметр |
Круги |
Квадраты |
Шестигранники |
Полосы |
|
Что это? |
Прокат сортовой круглый |
Прут квадратной формы поперечного сечения. |
Прут с шестигранной формой поперечного сечения. |
Металлическое изделие с поперечным сечением прямоугольной формы. |
|
Внешний вид |
|
|
|
|
|
Особенности производства |
При изготовлении строго контролируются размеры, геометрические параметры. |
Необходимо придать металлопрокату квадратную форму, по специальным запросам размеры могут меняться. |
При изготовлении изделию придают форму шестигранника, что предусматривает расстояние между противоположными гранями и диаметр вписанного круга. |
При создании обязательно контролируются размеры готовой продукции. |
|
ГОСТ |
ГОСТ 2590-2006 |
ГОСТ 2591-2006 |
ГОСТ 2879-2006 |
ГОСТ 103-2006 |
|
Размеры |
Номинальный размер от 5 до 270 мм. |
Сторона квадрата может составлять от 6 до 200 мм. |
Диаметр и размер от 8 до 103 мм. При необходимости выпускают больший параметр. |
Ширина может быть от 11 до 200 мм, а толщина варьируется от 4 до 60 мм. |
|
Область применения |
Активно используется в машиностроении, создании металлоконструкций и при строительстве. Также применяется при сооружении решеток, заборов и других ограждений. |
Готовые изделия востребованы в сфере машиностроения, они применяются при изготовлении различных составляющих оборудования и узлов, имеющих квадратную форму. Необходимы при монтаже металлоконструкций различного назначения. |
Благодаря форме детали применяются в машиностроении, а также при производстве крепежных элементов различного назначения. |
Изделия необходимы при монтаже металлоконструкций разного типа. Кроме того, такие заготовки применяются при создании гнутых профильных элементов, например, уголка. Полосы нашли активное применение в машиностроении, создании деталей для автомобилей. |
|
Аспекты транспортировки |
Круги до 9 мм хранят и перевозят в мотках, больший диаметр предусматривает транспортировку в прутках. |
Перевозка осуществляется прутками, в некоторых случаях возможно перемещение мотками. |
Хранение и транспортировка выполняется прутками длиной от 2 до 6 метров. При необходимости поставки проводятся в мотках. |
Хранение и перевозка выполняется прутками, которые имеют длину от 2 до 12 метров. |
ГОСТы по сортовому прокату
Производство сортового металла должно выполняться строго по установленным межгосударственным стандартам. При этом ответственными органами были разработаны отдельные нормативы для каждой категории и типа металлоизделия:
|
Номер межгосударственного стандарта, ГОСТ № |
Тип металлической сортовой продукции |
|
103-76 |
Горячекатаные стальные полосы |
|
10884-94 |
Арматурная сталь термомеханическая упрочненная, которая используется в железобетонных конструкциях |
|
1133-71 |
Кованная сталь круглая и квадратная |
|
11474-76 |
Стальные профили гнутые |
|
19425-74 |
Двутавровые балки и стальные швеллеры |
|
2590-88 |
Стальной прокат горячекатаный круглый |
|
2591-88 |
Стальной прокат горячекатаный квадратный |
|
26020-83 |
Стальные двутавры горячекатаные с параллельными гранями полок |
|
2879-88 |
Стальной прокат горячекатаный шестигранный |
|
30136-95 |
Катанка из углеродистой стали обыкновенного качества |
|
380-94 |
Углеродистая сталь обыкновенного качества |
|
5267.1-90 |
Швеллеры |
|
535-2005 |
Фасонный и сортовой прокат из углеродистой стали обыкновенного качества |
|
5781-82 |
Горячекатаная сталь для армирования железобетонных конструкций |
|
7511-73 |
Стальные профили для фонарных переплетов и оконных панелей для зданий промышленного назначения |
|
8239-89 |
Стальные двутавры горячекатаные |
|
8240-97 |
Стальные швеллеры горячекатаные |
|
8278-83 |
Стальные швеллеры гнутые равнополочные |
|
8281-80 |
Стальные швеллеры гнутые неравнополочные |
|
8509-93 |
Стальные уголки горячекатаные равнополочные |
|
8510-86 |
Стальные уголки горячекатаные неравнополочные |
|
Р 52544-2006 |
Свариеваемый арматурный прокат |
Таким образом, сортовой металлопрокат считается одним из самых востребованных типов продукции. К нему предъявляются высокие требования, потому что часто изделия используются при реализации ответственных и масштабных проектов.
