ГОСТ 8240-97 - швеллеры стальные горячекатаные -


ГОСТ 8240-97

Группа В22


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel channels.
Assortment


МКС 77.140.70

ОКП 29 2500

Дата введения 2002-01-01


Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа
по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Главгосслужба “Туркменстандартлары”

Украина

Госстандарт Украины



3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. N 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.

4 ВЗАМЕН ГОСТ 8240-89

5 ПЕРЕИЗДАНИЕ

ВНЕСЕНЫ поправки, опубликованные в ИУС N 12, 2004 год, ИУС N 10, 2009 год, ИУС N 10, 2013 год


     Поправки внесены изготовителем базы данных

     ВНЕСЕНО Изменение N 1 , принятое Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол от 06.06.2008 N 33). Государство-разработчик Украина. Приказом Росстандарта от 14.11.2011 N 541-ст введено в действие на территории РФ с 01.09.2012

Изменение N 1 внесено изготовителем базы данных и опубликовано в ИУС N 2, 2012 год



     1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

     2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У - с уклоном внутренних граней полок;

П - с параллельными гранями полок;

Э - экономичные с параллельными гранями полок;

Л - легкой серии с параллельными гранями полок;

С - специальные.

Сравнение цен нашвеллер стальной горячекатаный ГОСТ 8240-97:

139 предложений от различных металлобаз

Фильтр
Город

Цена за метр, руб.
Цена за тонну, руб.
Цена за кг, руб.
Рейтинг продавца
Марка стали


Тип

ГОСТ

Толщина стенки
Сторона 1, мм
Сторона 2, мм
Профиль

Размер, мм

Здесь могла быть ваша реклама
Сортировать по:
Вы выбрали:
Швеллер горячекатаный 120x52х4.8 мм
Артикул 5922-24870
ГОСТ
Марка стали
Тип
Горячекатаный
Размер, мм
120X52
Толщина стенки, мм
4.8
Профиль
12П
Вес 1 метра, кг
10.42
Количество метров в 1 тонне
95.94
3757 рублей за штуку
Швеллер горячекатаный 120x52х4.8 мм

Представительство / склад:

Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск

О компании:

Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.

ИНН компании: 7802348846

Оценка надежность юридического лица: Высокая

Подробнее

e-mail: e.sotnikova@stdp.ru

Рейтинг 4,9
Количество отзывов: 1066
Швеллер горячекатаный 120x52х4.8 мм
Артикул 5923-27431
ГОСТ
Марка стали
Тип
Горячекатаный
Размер, мм
120X52
Толщина стенки, мм
4.8
Профиль
12П
Вес 1 метра, кг
10.42
Количество метров в 1 тонне
95.94
3757 рублей за штуку
Швеллер горячекатаный 120x52х4.8 мм

Представительство / склад:

Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск

О компании:

Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.

ИНН компании: 7802348846

Оценка надежность юридического лица: Высокая

Подробнее

e-mail: e.sotnikova@stdp.ru

Рейтинг 4,9
Количество отзывов: 1066
Швеллер горячекатаный 120x52х4.8 мм
Артикул 5922-65067
ГОСТ
Марка стали
Тип
Горячекатаный
Размер, мм
120X52
Толщина стенки, мм
4.8
Профиль
12П
Вес 1 метра, кг
10.42
Количество метров в 1 тонне
95.94
4482 рублей за штуку
Швеллер горячекатаный 120x52х4.8 мм

Представительство / склад:

Москва, Архангельск, Барнаул, Белгород, Владивосток, Волгоград, Воронеж, Екатеринбург, Иваново, Иркутск

О компании:

Мы делаем доступными для каждого ремонт и обустройство дома. Широкий ассортимент строительных товаров, выгодные цены

ИНН компании: 5029069967

e-mail: corporatr.mag.018@leroymerlin.ru

Рейтинг 4,9
Количество отзывов: 8084
Здесь могла быть ваша реклама
Швеллер горячекатаный 120x52х4.8 мм
Артикул 5922-100840
ГОСТ
Марка стали
Тип
Горячекатаный
Размер, мм
120X52
Толщина стенки, мм
4.8
Профиль
12П
Вес 1 метра, кг
10.42
Количество метров в 1 тонне
95.94
Цена на швеллер 12п за тонну, руб
125000
Прогнозная цена за кг, руб
125
Прогнозная цена за метр, руб
1302.5
125000 рублей за тонну

1302.5 рублей за метр

Швеллер горячекатаный 120x52х4.8 мм

Представительство / склад:

Москва, Челябинск, Екатеринбург

О компании:

Продажей металлопроката, труб, арматуры в Челябинске, Москве, Екатеринбурге, Костанае

ИНН компании: 7448050712

Оценка надежность юридического лица: Высокая

Подробнее

e-mail: info@gkmt.info

Рейтинг 3,3
Количество отзывов: 2
Швеллер горячекатаный 120x52х4.8 мм
Артикул 5923-101454
ГОСТ
Марка стали
Тип
Горячекатаный
Размер, мм
120X52
Толщина стенки, мм
4.8
Профиль
12П
Вес 1 метра, кг
10.42
Количество метров в 1 тонне
95.94
Цена на швеллер 12п за тонну, руб
3048
Прогнозная цена за кг, руб
3.048
Прогнозная цена за метр, руб
31.76016
3048 рублей за тонну

31.76016 рублей за метр

Швеллер горячекатаный 120x52х4.8 мм

Представительство / склад:

Ростов-на-Дону, Батайск, Краснодар

О компании:

Сталь-Инвест: продажа металлопроката в Ростове-на-Дону. Миссия компании Сталь-Инвест: регулярно снабжать строительный рынок Ростовской области, Краснодарского края и ЮФО качественным металлопрокатом.

ИНН компании: 6162016051

Оценка надежность юридического лица: Высокая

Подробнее

e-mail: info@stall-invest.ru

Рейтинг 4,6
Количество отзывов: 41
Швеллер горячекатаный 120x52х4.8 мм
Артикул 5922-118605
ГОСТ
Марка стали
Тип
Горячекатаный
Размер, мм
120X52
Толщина стенки, мм
4.8
Профиль
12П
Вес 1 метра, кг
10.42
Количество метров в 1 тонне
95.94
Цена на швеллер 12п за тонну, руб
47900
Прогнозная цена за кг, руб
47.9
Прогнозная цена за метр, руб
499.118
47900 рублей за тонну

499.118 рублей за метр

Швеллер горячекатаный 120x52х4.8 мм

Представительство / склад:

Тамбов

О компании:

ТНМК Тамбов - Металлопрокат чёрный, цветной, нержавеющий и оцинкованный. Производство, работа с заводами производителями. Поставка от 1 штуки до вагонных норм

ИНН компании: 6686085239

e-mail: info@tnmk-tambov.ru

Рейтинг
Количество отзывов:

Условные обозначения величин, характеризующих свойства швеллера:

- высота (швеллера);

- ширина полки;

- толщина стенки;

- толщина полки;

- радиус внутреннего закругления;

- радиус закругления полки;

- расстояние от оси до наружной грани стенки;

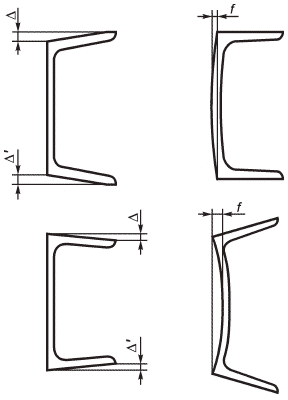

- перекос полки;

- прогиб стенки по высоте сечения профиля;

- площадь поперечного сечения;

- момент инерции;

- момент сопротивления;

- радиус инерции;

- статический момент пол

усечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л - на рисунке 2.

Рисунок 1




Рисунок 2

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

Таблица 1 - Швеллеры с уклоном внутренних граней полок

Номер швел- лера серии У


Пло- щадь попе- речного сечения , см

Масса 1 м, кг

Справочные значения для осей

, см











не более









мм





, см

, см

, см

, см

, см

, см

, см




50

32

4,4

7,0

6,0

2,5

6,16

4,84

22,8

9,1

1,92

5,59

5,61

2,75

0,95

1,16

6,5У

65

36

4,4

7,2

6,0

2,5

7,51

5,90

48,6

15,0

2,54

9,00

8,70

3,68

1,08

1,24


80

40

4,5

7,4

6,5

2,5

8,98

7,05

89,4

22,4

3,16

13,30

12,80

4,75

1,19

1,31

10У

100

46

4,5

7,6

7,0

3,0

10,90

8,59

174,0

34,8

3,99

20,40

20,40

6,46

1,37

1,44

12У

120

52

4,8

7,8

7,5

3,0

13,30

10,40

304,0

50,6

4,78

29,60

31,20

8,52

1,53

1,54

14У

140

58

4,9

8,1

8,0

3,0

15,60

12,30

491,0

70,2

5,60

40,80

45,40

11,00

1,70

1,67

16У

160

64

5,0

8,4

8,5

3,5

18,10

14,20

747,0

93,4

6,42

54,10

63,30

13,80

1,87

1,80

16аУ

160

68

5,0

9,0

8,5

3,5

19,50

15,30

823,0

103,0

6,49

59,40

78,80

16,40

2,01

2,00

18У

180

70

5,1

8,7

9,0

3,5

20,70

16,30

1090,0

121,0

7,24

69,80

86,00

17,00

2,04

1,94

18аУ

180

74

5,1

9,3

9,0

3,5

22,20

17,40

1190,0

132,0

7,32

76,10

105,00

20,00

2,18

2,13

20У

200

76

5,2

9,0

9,5

4,0

23,40

18,40

1520,0

152,0

8,07

87,80

113,00

20,50

2,20

2,07

22У

220

82

5,4

9,5

10,0

4,0

26,70

21,00

2110,0

192,0

8,89

110,00

151,00

25,10

2,37

2,21

24У

240

90

5,6

10,0

10,5

4,0

30,60

24,00

2900,0

242,0

9,73

139,00

208,00

31,60

2,60

2,42

27У

270

95

6,0

10,5

11,0

4,5

35,20

27,70

4160,0

308,0

10,90

178,00

262,00

37,30

2,73

2,47

30У

300

100

6,5

11,0

12,0

5,0

40,50

31,80

5810,0

387,0

12,00

224,00

327,00

43,60

2,84

2,52

33У

330

105

7,0

11,7

13,0

5,0

46,50

36,50

7980,0

484,0

13,10

281,00

410,00

51,80

2,97

2,59

36У

360

110

7,5

12,6

14,0

6,0

53,40

41,90

10820,0

601,0

14,20

350,00

513,00

61,70

3,10

2,68

40У

400

115

8,0

13,5

15,0

6,0

61,50

48,30

15220,0

761,0

15,70

444,00

642,00

73,40

3,23

2,75



Таблица 2 - Швеллеры с параллельными гранями полок

Номер швел- лера серии П


Пло- щадь попе- речного сечения , см

Масса 1 м, кг

Справочные значения для осей

, см











не более









мм





, см

, см

, см

, см

, см

, см

, см




50

32

4,4

7,0

6,0

3,5

6,16

4,84

22,8

9,1

1,92

5,61

5,95

2,99

0,98

1,21

6,5П

65

36

4,4

7,2

6,0

3,5

7,51

5,90

48,8

15,0

2,55

9,02

9,35

4,06

1,12

1,29


80

40

4,5

7,4

6,5

3,5

8,98

7,05

89,8

22,5

3,16

13,30

13,90

5,31

1,24

1,38

10П

100

46

4,5

7,6

7,0

4,0

10,90

8,59

175,0

34,9

3,99

20,50

22,60

7,37

1,44

1,53

12П

120

52

4,8

7,8

7,5

4,5

13,30

10,40

305,0

50,8

4,79

29,70

34,90

9,84

1,62

1,66

14П

140

58

4,9

8,1

8,0

4,5

15,60

12,30

493,0

70,4

5,61

40,90

51,50

12,90

1,81

1,82

16П

160

64

5,0

8,4

8,5

5,0

18,10

14,20

750,0

93,8

6,44

54,30

72,80

16,40

2,00

1,97

16аП

160

68

5,0

9,0

8,5

5,0

19,50

15,30

827,0

103,0

6,51

59,50

90,50

19,60

2,15

2,19

18П

180

70

5,1

8,7

9,0

5,0

20,70

16,30

1090,0

121,0

7,26

70,00

100,00

20,60

2,20

2,14

18аП

180

74

5,1

9,3

9,0

5,0

22,20

17,40

1200,0

133,0

7,34

76,30

123,00

24,30

2,35

2,36

20П

200

76

5,2

9,0

9,5

5,5

23,40

18,40

1530,0

153,0

8,08

88,00

134,00

25,20

2,39

2,30

22П

220

82

5,4

9,5

10,0

6,0

26,70

21,00

2120,0

193,0

8,90

111,00

178,00

31,00

2,58

2,47

24П

240

90

5,6

10,0

10,5

6,0

30,60

24,00

2910,0

243,0

9,75

139,00

248,00

39,50

2,85

2,72

27П

270

95

6,0

10,5

11,0

6,5

35,20

27,70

4180,0

310,0

10,90

178,00

314,00

46,70

2,99

2,78

30П

300

100

6,5

11,0

12,0

7,0

40,50

31,80

5830,0

389,0

12,00

224,00

393,00

54,80

3,12

2,83

33П

330

105

7,0

11,7

13,0

7,5

46,50

36,50

8010,0

486,0

13,10

281,00

491,00

64,60

3,25

2,90

36П

360

110

7,5

12,6

14,0

8,5

53,40

41,90

10850,0

603,0

14,30

350,00

611,00

76,30

3,38

2,99

40П

400

115

8,0

13,5

15,0

9,0

61,50

48,30

15260,0

763,0

15,80

445,00

760,00

89,90

3,51

3,05



Таблица 3 - Швеллеры экономичные с параллельными гранями полок

Номер швел- лера серии Э


Пло- щадь попе- реч- ного сече- ния , см

Масса 1 м, кг

Справочные значения для осей

, см











не более









мм





, см

, см

, см

, см

, см

, см

, см




50

32

4,2

7,0

6,5

2,5

6,10

4,79

22,9

9,17

1,94

5,62

6,02

3,05

0,993

1,23

6,5Э

65

36

4,2

7,2

6,5

2,5

7,41

5,82

48,9

15,05

2,57

9,02

9,42

4,13

1,127

1,32


80

40

4,2

7,4

7,5

2,5

8,82

6,92

90,0

22,50

3,19

13,31

13,93

5,38

1,257

1,41

10Э

100

46

4,2

7,6

9,0

3,0

10,79

8,47

175,9

35,17

4,04

20,55

22,68

7,47

1,450

1,56

12Э

120

52

4,5

7,8

9,5

3,0

13,09

10,24

307,0

51,17

4,84

29,75

35,12

10,03

1,638

1,70

14Э

140

58

4,6

8,1

10,0

3,0

15,41

12,15

495,7

70,81

5,67

40,96

51,76

13,13

1,833

1,86

16Э

160

64

4,7

8,4

11,0

3,5

17,85

14,01

755,5

94,43

6,50

54,41

73,17

16,70

2,024

2,02

18Э

180

70

4,8

8,7

11,5

3,5

20,40

16,01

1097,9

121,99

7,34

70,05

100,51

20,87

2,219

2,18

20Э

200

76

4,9

9,0

12,0

4,0

23,02

18,07

1537,1

153,71

8,17

88,03

134,07

25,54

2,413

2,35

22Э

220

82

5,1

9,5

13,0

4,0

26,36

20,69

2134,2

194,02

9,00

111,00

179,05

31,54

2,606

2,52

24Э

240

90

5,3

10,0

13,0

4,0

30,19

23,69

2927,0

243,92

9,85

139,08

249,03

40,07

2,872

2,78

27Э

270

95

5,8

10,5

13,0

4,5

34,87

27,37

4200,2

311,12

10,97

178,25

316,24

47,43

3,011

2,83

30Э

300

100

6,3

11,0

13,0

5,0

39,94

31,35

5837,1

389,14

12,09

224,00

395,57

55,58

3,147

2,88

33Э

330

105

6,9

11,7

13,0

5,0

46,15

36,14

8021,8

488,17

13,18

281,23

497,02

65,78

3,282

2,94

36Э

360

110

7,4

12,6

14,0

6,0

52,90

41,53

10864,5

603,58

14,33

350,05

618,92

77,76

3,420

3,04

40Э

400

115

7,9

13,5

15,5

6,0

61,11

47,97

15307,9

765,40

15,83

445,41

770,89

91,80

3,552

3,10



Таблица 4 - Швеллеры легкой серии с параллельными гранями полок

Номер швел- лера серии Л


Пло- щадь попе- речного сече- ния , см

Масса 1 м, кг

Справочные значения для осей

, см











не более









мм





, см

, см

, см

, см

, см

, см

, см



12Л

120

30

3,0

4,8

7

-

6,39

5,02

135,26

22,54

4,60

13,43

5,02

2,24

0,89

0,76

14Л

140

32

3,2

5,6

7

-

7,57

5,94

212,94

30,42

5,31

18,23

6,55

2,70

0,93

0,78

16Л

160

35

3,4

5,3

8

-

9,04

7,10

331,96

41,49

6,06

24,84

9,23

3,46

1,01

0,83

18Л

180

40

3,6

5,6

8

-

10,81

8,49

503,87

55,98

6,83

33,49

14,64

4,10

1,16

0,94

20Л

200

45

3,8

6,0

9

-

12,89

10,12

748,17

74,82

7,62

44,59

22,37

6,51

1,32

1,06

22Л

220

50

4,0

6,4

10

-

15,11

11,86

1070,97

97,36

8,42

57,82

32,85

8,61

1,47

1,19

24Л

240

55

4,2

6,8

10

-

17,41

13,66

1476,39

123,03

9,21

72,90

46,25

11,04

1,63

1,31

27Л

270

60

4,5

7,3

11

-

20,77

16,30

2218,16

164,31

10,33

97,48

65,10

14,17

1,77

1,40

30Л

300

65

4,8

7,8

11

-

24,30

19,07

3186,74

212,45

11,45

126,24

89,08

17,84

1,91

1,51



Таблица 5 - Швеллеры специальные

Но- мер швел- лера серии С


Уклон полок, %

Пло- щадь попе- реч- ного сече- ния , см

Мас- са 1 м, кг

Справочные значения для осей

, см











не более











мм







, см

, см

, см

, см

, см

, см




80

45

5,5

9,0

9,0

1,5

6

11,80

9,26

115,82

28,95

3,13

22,24

7,63

1,38

1,57

14С

140

58

6,0

9,5

9,5

4,75

-

18,51

14,53

563,70

80,50

5,52

53,20

13,01

1,70

1,71

14Са

140

60

8,0

9,5

9,5

5,0

10

21,30

16,72

609,10

87,01

5,35

61,02

14,09

1,69

1,67

16С

160

63

6,5

10,0

10,0

5,0

-

21,95

17,53

866,20

108,30

6,28

73,30

16,30

1,83

1,80

16Са

160

65

8,5

10,0

10,0

5,0

-

25,15

19,74

934,50

116,80

6,10

83,40

17,55

1,82

1,75

18С

180

68

7,0

10,5

10,5

5,3

-

25,70

20,20

1272,00

141,00

7,04

98,50

20,10

1,96

1,88

18Са

180

70

9,0

10,5

10,5

5,3

-

29,30

23,00

1370,00

152,00

6,84

111,00

21,30

1,95

1,84

18Сб

180

100

8,0

10,5

10,5

5,0

6

34,04

26,72

1791,01

199,00

7,25

305,48

43,58

3,00

2,99

20С

200

73

7,0

11,0

11,0

5,5

10

28,83

22,63

1780,37

178,04

7,86

128,04

24,19

2,11

2,02

20Са

200

75

9,0

11,0

11,0

5,5

10

32,83

25,77

1913,71

191,37

7,64

143,63

25,88

2,09

1,95

20Сб

200

100

8,0

11,0

11,0

5,5

6

36,58

28,71

2360,88

236,09

8,03

327,23

46,30

2,99

2,93

24С

240

85

9,5

14,0

14,0

7,0

-

44,46

34,90

3841,35

320,11

9,29

268,89

43,70

2,46

2,35

26С

260

65

10,0

16,0

15,0

3,0

-

44,09

34,61

4088,00

314,50

9,63

115,60

171,60

5,03

3,91

26Са

260

90

10,0

15,0

15,0

7,5

8

50,60

39,72

5130,83

394,68

10,07

343,15

52,62

2,60

2,48

30С

300

85

7,5

13,5

13,5

7,0

10

43,88

34,44

6045,43

403,03

11,74

260,74

41,41

2,44

2,20

30Са

300

87

9,5

13,5

13,5

7,0

10

49,88

39,15

6495,43

433,03

11,41

288,78

43,93

2,41

2,13

30Сб

300

89

11,5

13,5

13,5

7,0

10

55,88

43,86

6945,43

463,03

11,15

315,35

46,29

2,38

2,09



2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см.

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1- 5, используют для построения калибров и на профиле не контролируют.

2.4 Форма швеллера и предельные отклонения размеров должны соответствовать приведенным на рисунках 1-3 и в таблицах 6 и 7.


Рисунок 3


Таблица 6 - Предельные отклонения параметров


В миллиметрах

Параметр

Интервал значений параметра

Предельное отклонение

Высота

                  До 80 включ.

±1,5



Св. 80   “  200 “

±2,0



  “  200  “ 400  “

±3,0

Ширина полки

                До 40 включ.

±1,5



Св. 40  “ 89    “

±2,0



                   “   89

±3,0

Толщина полки

                     До 10 включ.

-0,5



Св. 10   “ 11     “

-0,8



                 “   11

-1,0

Толщина стенки

                    До 5,1 включ.

±0,5



Св. 5,1 “ 6,0 “

±0,6



                   “   6,0

±0,7

Прогиб стенки по высоте сечения профиля, не более

До 100 включ.

0,5



Св. 100  ” 200 “

1,0



                 “    200 “ 400 “

1,5

     Примечания

     1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15.

     2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.

     3 Прогиб стенки швеллера измеряют, как показано на рисунке 3.

     4 Для швеллеров серий "У", "П", "Э" допускается прогиб стенки f по высоте сечения профиля не более 0,25, кроме профилей с толщиной стенки 5,1; 5,3; 5,4; 5,6 и 5,8 мм.

     5 Плюсовые предельные отклонения по толщине полки () ограничиваются предельными отклонениями по массе.



Таблица 7 - Допустимые значения перекоса полок

В миллиметрах

Параметр

Категория точности

Высокая

Повышенная

Обычная

Перекос полки , не более, при ширине полки :

до 95 включ.

0,9

1,0

1,2

св. 95

0,01

0,015

0,025

Примечание - Перекос полки швеллера измеряют, как показано на рисунке 3.



(Измененная редакция, Изм. N 1 ).

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при 300 мм и 5% при > 300 мм.

2.4.2 В зависимости от величин перекоса полок швеллеры изготовляют высокой, повышенной и обычной категории точности.

Допустимые значения перекоса полок не должны превышать приведенных в таблице 7.

(Введен дополнительно, Изм. N 1 ).

2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20 - 3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем - длиной свыше 12 м:

- мерной длины;

- мерной длины с немерной в количестве не более 5% массы партии;

- кратной мерной длины;

- кратной мерной длины с немерной в количестве не более 5% массы партии;

- немерной длины;

- ограниченной длины в пределах немерной.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

+40 мм - при длине от 2 до 8 м включ.;


+[40+5(-8)] мм, но не более 100 мм - при длине св. 8 м,

где - длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.

Длина отдельного швеллера - это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем - до 0,15% длины.

2.10 Предельные отклонения по массе не должны превышать ±4% для партии и ±6% для отдельного швеллера.

Отклонение от массы - это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки - у торца профиля.
