Швеллер ГОСТ 8240-97 сортамент серии и прочие характеристики

Автор: Волков Семён

Дата публикации: 01 Сентября 2024

Согласно ГОСТ 8240-97, швеллеры классифицируются по типу, размеру и форме. Основные категории включают швеллеры с параллельными гранями полок и с уклоном внутренних граней. Различаются они по высоте, ширине и толщине стенок, что позволяет выбрать оптимальный вариант в зависимости от конкретных потребностей.

Швеллеры данного стандарта изготавливаются из углеродистой стали и высококачественной легированной стали, обеспечивая прочность и долговечность готовых конструкций. Оцинкованные швеллеры получили широкое применение благодаря повышенной антикоррозионной устойчивости.

Использование швеллера по ГОСТ 8240-97 широко распространено в строительстве, автомобилестроении, машиностроении и ряде других отраслей. Четкое соответствие стандартам гарантирует надежность и безопасность готовых изделий.

Для маркировки продукции используются такие обозначения, как например "Швеллер 10У" или "Швеллер 12П", где число указывает на высоту швеллера в сантиметрах, а буква на тип профиля по наклону или форме полок.

Кроме того, важно учитывать следующие характеристики при выборе швеллеров:

• Масса 1 метра профиля, которая может варьироваться в зависимости от типа и размера швеллера.
• Момент сопротивления и момент инерции, которые являются ключевыми параметрами для расчета прочности и устойчивости конструкции.
• Предельные отклонения размеров, которые установлены ГОСТ 8240 и должны строго соблюдаться для обеспечения качества продукции и её безопасного использования.
• Материалы изготовления — швеллеры могут быть выполнены из различных стальных сплавов, каждый из которых имеет свои особенности и область применения.
• Защита от коррозии — для использования во внешней среде или агрессивных условиях может потребоваться дополнительная обработка поверхности, такая как оцинкование.

При выборе продукции также важно учитывать условия доставки и складирования, чтобы избежать деформации и повреждения швеллеров до момента их монтажа.

Испытания и контроль качества

Каждая партия стального швеллера проходит обязательные испытания на прочность, устойчивость к деформации и соответствие размерам, указанным в ГОСТ 8240-97. Контроль качества осуществляется на каждом технологическом этапе производства, начиная от анализа химического состава материалов и заканчивая финальными испытаниями готовых изделий.

Упаковка и хранение

Стальной швеллер упаковывается в пакеты или пачки для удобства транспортировки и хранения. Для защиты от коррозии на изделия может наноситься временное антикоррозийное покрытие. Швеллеры должны храниться в крытых складах или под навесами, предотвращающих воздействие атмосферных осадков.

Сертификация

На каждую партию швеллеров выдается сертификат качества, подтверждающий соответствие продукции требованиям ГОСТ 8240-97. В сертификате указываются данные по результатам контроля химического состава, механических свойств, а также размеры и масса изделий.

Также стоит отметить, что допустимые отклонения по длине изделий могут составлять:

• для мерной длины – ±100 мм;
• для немерной длины – не более +100 мм;
• для кратной длины – ±100 мм на каждую кратную длину;
• для измеренной с частью не измеренной – ±100 мм для измеренной части.

Важным аспектом является то, что швеллеры могут подразделяться на горячекатаные и холодногнутые, что также влияет на их длину и пригодность для различных типов конструкций. Горячекатаные швеллеры обычно изготавливаются стандартизированными длинами, тогда как холодногнутые могут потребовать дополнительной обработки на месте.

Для обеспечения требуемого качества и соответствия стандартам, швеллеры подвергаются обязательным испытаниям и проверкам, что позволяет гарантировать их надежность и долговечность в эксплуатации.

Форма изделия и допуски

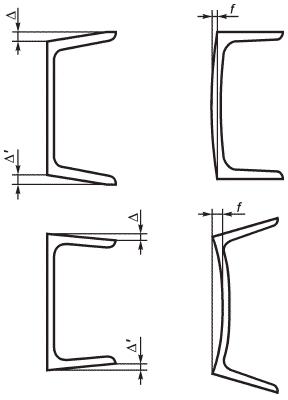

Швеллер стальной горячекатаный согласно ГОСТ 8240-97 изготавливается следующих форм.

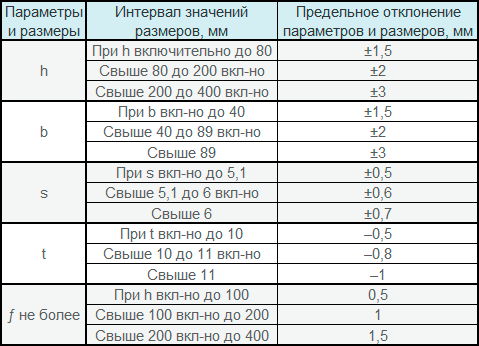

Допустимы отклонения по ряду параметров. Их значения приведены в таблице:

Добавочные сведения

• Для серий П и У отсутствует контроль отклонений по параметру s.
• Для серии Л параметр ƒ должен быть не более 0.15*s.
• Измерение данного параметра проводится по указанному выше рисунку.
• Положительные отклонения параметра t ограничиваются предельной погрешностью по массе.
• Швеллеры могут быть изготовлены из различных марок стали в зависимости от требований и условий эксплуатации.
• Для сохранения качества изделия, рекомендуется соблюдать правила хранения и транспортировки согласно стандартам.
• На поверхности швеллера не должно быть трещин, расслоений и крупных ржавых пятен.
• При приемо-сдаточных испытаниях проверяется соответствие изделия указанным в стандарте размерам и допустимым отклонениям.

Овальность

Овальность профиля не должна превышать значений, указанных в ГОСТ 8240-97. Показатели овальности для различных номеров швеллеров устанавливаются следующим образом:

• Для швеллеров до №20 - не более 1.0% от номинального диаметра;
• Для швеллеров свыше №20 - не более 0.8% от номинального диаметра.

Толщина стенки и полок

Толщина стенки и полок должна соответствовать требованиям, указанным в ГОСТ 8240-97. Максимально допустимые отклонения составляют:

• Для стенки - не более ±0.5 мм;
• Для полок - не более ±0.7 мм.

Прямолинейность

Отклонение швеллера от прямолинейности не должно превышать:

• 1.0 мм на каждый метр длины для швеллеров до №20;
• 1.5 мм на каждый метр длины для швеллеров свыше №20.

Качество поверхности

На поверхности швеллера не должно быть трещин, расслоений и других дефектов, которые могут снизить прочностные характеристики изделия. Допустимые значения по дефектам поверхностной обработки регламентируются ГОСТ 8240-97.

Дополнительные стандарты

При производстве металлопроката, в том числе швеллеров, согласно ГОСТ 8240-97 необходимы дополнительные документы, определяющие характеристики и технические условия.

Как уже отмечалось, швеллеры этого ГОСТа очень популярны, поэтому вместе с ними требуется применение дополнительных стандартов:

• ГОСТ 535-2005 – для стандартной углеродистой стали.
• ГОСТ 27772 – для металлоконструкций строительных назначений.
• ГОСТ 19281 – для высокопрочных изделий из нелегированных и низколегированных сталей.
• ГОСТ 6713-91 и Р 55374 – для швеллеров, используемых при строительстве мостов.
• ГОСТ 5521-93 и Р 52927-2008 – для металлопроката, применяемого в морских и речных сооружениях.

Также стоит учитывать рекомендации по хранению и транспортировке металлопроката, которые могут быть определены отдельными стандартами и техническими условиями. Это необходимо для сохранения качества изделий и предотвращения их деформации или повреждения.

Например, при транспортировке швеллеров на дальние расстояния важно использовать средства упаковки и крепления, которые соответствуют ГОСТ 21650-76. Для предприятий, занимающихся умедлением металлоконструкций, пригодится ГОСТ 9.307-89, который регламентирует методы защиты от коррозии.

Не менее важны нормативы, касающиеся специфики применения швеллеров в условиях повышенных нагрузок и агрессивных сред. Такие стандарты, как ГОСТ 9.032-74, описывают методы испытаний для изделий с защитными покрытиями, а ГОСТ 5950-2000 регламентирует требования к инструментальной стали.
