Сетка металлическая сварная относится к металлопрокатным изделиям с ячеистой структурой. Название определяет основной метод производства – сваривание проволок перпендикулярно по отношению к друг другу. Различается квадратного или прямоугольного сечения. Широко применяется в строительной отрасли. Производство осуществляется в соответствие с Международным стандартом №23279-2012.
Сравнение цен от различных металлобаз на сварную сетку:
219 предложений от различных металлобаз
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Санкт-Петербург, Москва, Астрахань, Великий Новгород, Владимир, Липецк, Калуга, Магнитогорск, Орел, Петрозаводск
О компании:
Все строительные материалы — в фирменном интернет-магазине Петрович. ✓ 7 строительных центров в Санкт-Петербурге — Доставим за 4 часа или бесплатно — Возврат неиспользованных стройматериалов в течение 360 дней. Качество по ISO 9001:2000. Выбор по параметрам, характеристики, фото.
ИНН компании: 7802348846
Представительство / склад:
Москва
Представительство / склад:
Москва
Представительство / склад:
Москва, Видное
Сырье, технология производства, ГОСТы
Производится автоматизированным способом. В качестве первоначальной заготовки могут использоваться прутья следующих марок стали: А200, А400, А600, А800, А1000, А1200. Приведенные марки определяются тем, что имеют в химическом составе низкое содержание углерода. Они имеют оптимальные показатели по свариваемости, но не отличаются коррозионной стойкостью, поэтому зачастую требуют дополнительной обработки цинком или полимерным покрытием.
Диаметр прутьев различен и в дальнейшем определяет толщину проволоки. Чем меньше толщина, тем проще и быстрее автоматизация производственного процесса. Технология заключается в следующих этапах:
- N-количество прутьев помещают в специальный лоток.
- Укладка стержней производится с назначенным соблюдением расстояний.
- С другого лотка происходит укладка прутьев поперек.
- Положение всех элементов фиксируется при помощи специального аппарата.
- Сварочный аппарат нагревается до необходимой температуры в соответствии с маркой стали.
- Проводится контактная сварка между поперечными и продольными прутьями. Они надежно спаиваются между собой.
- После сварки происходит осмотр на наличие брака или дефектов. Прутья не должны быть деформированы, а форма ровная.
- Одним из важных этапов является обработка цинком или нанесение специального ПВХ-покрытия. Это защита металла от внешних агрессивных сред.
- Изделие отправляется на рубку, если относится к тяжелым. Отмеряется необходимая длина. Если относится к легким, то отправляется на смотку в рулоны.
- Сортировка и упаковка – изделия рассортировываются по категориям и упаковываются в специальный защитный материал для сохранения физико-механических свойств.
Обратите внимание, что количество прутьев определяется в зависимости от таких параметров, как общая длина, ширина готового изделия и шага ячейки. Чем больше длина и меньше шаг, тем больше потребуется заготовок.
Производство по разработанным актам и положениям обеспечивает безопасность и соответствие физико-механическим характеристикам, размерам и пределам прочности. Актуальные стандарты перечислены в таблице.
|
№ ГОСТ |
Название |
|
8478-81 |
Государственное положение с описанием технических требований для сварных сеток, предназначенных для ЖБИ-конструкций. |
|
23279-2012 |
Международный стандарт по техническим требованиям для сеток арматурных сварных, используемых в качестве ЖБИ-конструкций. |
|
6613-86 |
Международный стандарт, определяющий сортамент проволочных сеток тканного типа с квадратным сечением. |
Оцинкованная сварная сетка
Марки стали подвержены коррозионным образованиям, поэтому для улучшения эксплуатационных характеристик применяется оцинкование. В результате производится оцинкованная сетка.
Методы обработки могут быть холодного или горячего нанесения. Чем выше температура, тем больше необходимо цинка на квадратный метр. Наноситься может как на сваренное изделие, так и на проволоку. Необходимо учитывать, что при нанесении на проволоку в местах сварки цинк будет испаряться и в дальнейшем места сварки становятся незащищенными от ржавчины.
Классификация сварной сетки
Традиционно подразделяется по следующим критериям:
- тип ячеек;
- весовая категория;
- по методу оцинкования.
По типу ячеек подразумевается форма. Это может быть квадрат или прямоугольник. Классификация по весу представлена в таблице.
|

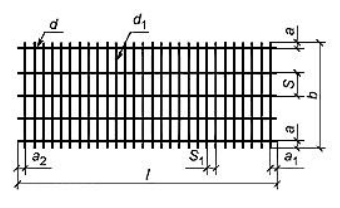

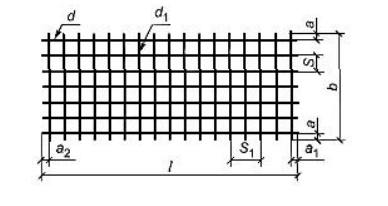

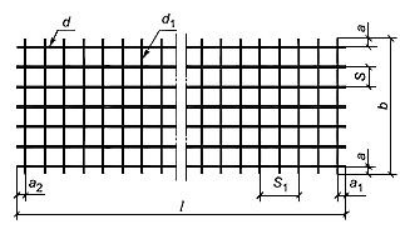

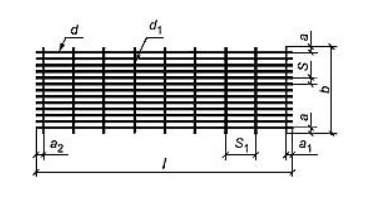

По весу |
Тип |
Изображение |
Описание |
|
Тяжелые |
1 |
|
Изготавливается |
|
2 |
|
Рабочая арматура представлена, как в продольном, так и поперечном направлении. |
|
|
3 |
|
Производится с соблюдением поперечного направления. Диаметр рабочей арматуры больше по показателям, чем у распределительной. |
|
|
Легкие |
4 |
|
По всей ширине поперечные стержни. |
|
5 |
|
Отличаются смещением поперечных стержней. |
Металлопрокатное изделие может дополнительно защищаться от коррозии при помощи оцинкования. В связи с этим называют:
- Оцинкованной с последующей сваркой – первоначально проволока проходит воздействие электролитическим оцинкованием, которое характеризуется покрытием 10 граммов на квадратный метр, а затем уже обработанная проволока сваривается с заданным шагом ячейки.
- Сваренной – первый этап подразумевает сварку, затем уже готовое изделие проходит через электролитическую оцинковку с покрытием 20 граммов на 1 кв.м.
- Горячеоцинкованной – проволока обрабатывается раствором горячего цинка с пропорцией 35-50 граммов на квадратный метр, затем уже обработанная, она сваривается с нужным типоразмером ячейки.
- Сваренной и затем горячеоцинкованной – первоначально формируется ячеистая структура, а затем обрабатывается горячим цинком в пропорции 130 граммов на кв. метр.
Чем выше цинковый слой, тем менее при эксплуатации изделие подвержено коррозионным образованиям. Большую надежность имеет сетка, которая была в начале сварена, а затем оцинкована. Это объясняется тем, что процесс сварки происходит при помощи электродов. Нагретые места имеют температуру около 910 градусов, поэтому при нагреве цинк способен испаряться. Тогда есть уязвимые для появления коррозии места.
Другим вариантом защиты от агрессивного воздействия окружающей среды является сетка сварная с ПВХ покрытием. Подобное покрытие плотно обволакивает сетку, поэтому металл защищен от воздействия таких сред, как соленый воздух, выделения азотной кислоты, полученные от навоза, промышленные отходы. Используется для ограждения сельскохозяйственных участков, загородок или клеток животных, производственных баз. Отличается повышенным сроком эксплуатации.
Обычно полимерное покрытие отличается зеленым оттенком. Данный тип производится методом первоначальной сварки, а затем покрытия ПВХ, поэтому сварочные места также надежно защищены.
Размеры сварной сетки
Автоматизированное производство позволяет выпускать большое количество вариантов, связанных с размерными рядами. Тем не менее для обеспечения определенных показателей прочности, безопасности используются значения, указанные в нормативных документах. В таблице приведены оптимальные данные, касающиеся типоразмеров для отдельных категорий.
|
Вид |
Тяжелые |
Легкие |
|||
|
Тип |
1 |
2 |
3 |
4 |
5 |
|
Ширина |
650 – 3050 |
850-3050 |
650-3800 |
||
|
Длина |
850-9000 |
850-5950 |
850-6250 |
850-9000 |
3950-9000 |
|
Диаметр d
d1
|
12-40
6-16
|
12-25
6-16
|
6-16
12-25
|
3-10
3-10
|
3-5
5-10
|
|
Расстояние между стержнями (в осях) |
|
||||
|
- шаг продольных |
200* |
200 |
200 400 |
100 (150) 200 300 400 500 |
|
|
- шаг поперечных |
600** |
200 |
200* |
100 (75) 150 (125) 200 (175) 250 300 400 |
|
|
Размеры выпусков стержней |
|
||||
|
- продольных |
Кратные 25 |
Кратные 25 |
25*** |
||
|
- поперечных |
25 |
||||
Основная величина для всех параметров в таблице указана в миллиметрах.
Звездочками (*) в таблице указаны следующие примечания:
*Есть допуск применять шаг стержня 100
и 300 мм для сеток, спроектированных по типовым проектам на ЖБИ-конструкции.
** Возможен допуск с применением шага стержней 300 мм для сеток, которые были разработаны для проектов ЖБИ-конструкций.
Формы поставки
Поставляются и производятся в виде:
- Плоского сортамента – армопояса, высота которого может достигать 1 или 1,5 метра, реже 1,3; 1,8 или 2 метров.
- Рулонного – сетка плотно наматывается на цилиндрическую основу. Длина мотка не ограничена. Средние показатели составляют 10, 25, 30 м.
Обязательна производственная упаковка, позволяющая улучшить хранение. Надежная защита торцов обеспечивается бумажной, мешкообразной, тканевой или полиэтиленовкой упаковкой.
Прочностные качества
На прочность влияют такие параметры, как величина ячейки и диаметр проволоки. Наиболее тяжелой и прочной считается с меньшими габаритами ячеек и достаточной толщиной проволоки (на один кв. метр много металла). При производстве не по стандартам велика вероятность того, что диаметр проволоки будет снижен, а размер ячейки, наоборот, увеличен. Тогда прочностные качества будут снижены.
Показатели прочности взаимосвязаны с весом. Чтобы проверить необходимо произвести взвешивание рулона. Затем полученные данные сравниваются с весом на квадратный метр по теоретическому весу. При сравнении показатели не должны быть больше, чем 5%. При большей разнице качество изделия может быть хуже, так как ячейка ослаблена.
Во многом прочностные и другие физико-механические характеристики зависят от марки стали.
|
Марка |
A240 |
А300 |
А400 |
А500С |
А600 |
А800 |
А1000 |
А1200 |
|
Предел текучести |
235 |
295 |
390 |
500 |
590 |
785 |
980 |
1200 |
|
Временное сопротивление |
375 |
490 |
590 |
600 |
885 |
1030 |
1230 |
1450 |
|
Полное удлинение после разрыва |
25% |
19% |
14% |
14% |
6% |
7% |
6% |
6 |
|
Испытание на изгиб: |
|
|||||||
|
-
толщина |
180 |
180 |
90 |
45 |
- |
- |
- |
- |
|
- диаметр |
|d |
O3d |
3d |
5d |
- |
- |
- |
- |
Применение
Наиболее востребованы оцинкованные или сетки с ПВХ покрытием, так как они обладают следующими качествами:
- защита от коррозии;
- устойчивость к агрессивным средам;
- длительный срок эксплуатации;
- прочность при хорошей свариваемости;
- легкость монтажа;
- гибкость (для легких типов).
Перечисленные качества делают изделие незаменимым в строительной отрасли. Так тяжелые типы в основном применяются армирования в качестве ЖБИ-конструкции при создании:
- дорожек или асфальта – укладываются, как упрочнения перед заливкой бетона;
- теплоизоляционных систем – создают каркас перед укладкой теплоизоляционного элемента или после него в зависимости от проекта;
- полов – позволяют выровнять уровень, чтобы проводить дальнейшую укладку или заливку;
- кладки – применяются в качестве кладочной сетки;
- стен – в частности полезны при армировании штукатурного покрытия, требующего особой ровности поверхности.
Особую пользу приносят для ограждения вентиляционных отверстий. Размеры подбираются с учетом оказываемой нагрузки. Также учитывается среда, в которой будет находиться сетка.
В бытовом строительстве наиболее частое применение сварной сетки для забора и ограждения участка, создания специальных вольеров для домашних животных. Это удобный и практичный строительный материал, который отличается легкостью монтажа. Иногда они служат временной перегородкой, а иногда применяются на постоянной основе.
В сельскохозяйственных целях в основном применяется сетка с полимерным покрытием, так как она отличается повышенной устойчивостью к агрессивным средам. В частности, становится полезна для создания вольеров, клеток и загонов. При помощи рулонной сетки есть возможность оградить целое пастбище и обеспечить безопасное нахождение животных на территории.
В бытовом производстве сетка может служить основой для создания крысоловок или мышеловок, а также для изготовления кормушек необходимых при ловле рыб.
В промышленном дорожном строительстве предпочитают армопояса, которые способны выдерживать значительные постоянные нагрузки и способствуют выравниванию ландшафта. Так изделие выступает в качестве каркаса, защищающего от дополнительного давления, дорожное покрытие.
Сфера применения сварной сетки достаточно широка и зависит от конкретного типа, поэтому не ограничивается перечисленными вариантами.
