Руководство по сгибанию металлического уголка
Автор: Волков Семён
Дата публикации: 29 Августа 2024
При создании металлических каркасов разной степени сложности необходимо согнуть уголок под заданный радиус или особый угол. Как это сделать - читайте ниже.
Процесс гибки уголка представляет собой технологическую операцию, направленную на создание изделий с определёнными параметрами и нужными формами посредством механической обработки, включая использование специализированного профилегибочного оборудования.
Изделия, формируемые путём сгибания металлического уголка, широко применяются в различных строительных областях. Они помогают возводить прочные каркасы и разнообразные металлоконструкции, которые, несмотря на свою внешнюю лёгкость, способны выдерживать значительные нагрузки.
Методы гибки уголка
- сгибание при низких температурах,
- сгибание при высоких температурах,
- формирование путём разрезания, сгибания и сварки готового изделия.
Сгибание металлического уголка при низких температурах также подразделяется на:
- свободную гибку — процесс, при котором уголок сгибается без использования специализированного оборудования;
- сгибание осуществляется с помощью вальцовочного механизма на специализированном станке для профилегибки.
Использование метода холодной гибки металлического уголка имеет ряд преимуществ перед другими способами:
- это наиболее экономичный метод придания металлу требуемой формы, при котором нет необходимости применять дополнительное оборудование для нагрева, резки, сварки и последующей обработки металла;
- конечный каркас обладает большей прочностью, так как исключаются возможные дефекты, возникающие при нагреве, резке и сварке;
- готовые конструкции имеют более долгий срок службы благодаря тому, что при обработке сохраняется целостность структуры металлического профиля;
- уменьшается риск возникновения очагов коррозии металла со временем.
Стоит также отметить, что гибка уголка при высоких температурах применяется в тех случаях, когда необходима работа с материалами высокой толщины или высокой прочности. Этот метод требует использования специализированного оборудования для нагрева металла и более тщательного контроля за процессом, чтобы избежать перегрева и последующей деформации металла.
Формирование уголка методом разрезания, сгибания и сварки подходит для производства сложных конструкций, требующих изготовления изделий определенной формы и геометрии. Этот метод позволяет добиваться высокой точности и сложности форм изделия, однако требует профессиональных навыков в области сварочных работ и дополнительных расходов на материалы и оборудование.
Независимо от выбранного метода гибки, важно соблюдать все технические требования и нормы безопасности, чтобы избежать дефектов в готовых изделиях и обеспечить их долгий срок службы.
Изгибание уголка по радиусу
Для металлического уголка используют два основных метода изгибания в плоскости профиля: один из них предполагает расположение одной полки в вертикальной, а другой — в горизонтальной плоскости. При этом изгиб будет проходить:
- вовнутрь радиуса кривизны, при этом полка будет сильно сжиматься ,
- наружу радиуса кривизны, что вызовет её растяжение .
Метод холодного изгибания металлического уголка при вальцовке на специальном профилегибочном оборудовании позволяет изгибать как стальные, так и алюминиевые уголки, обеспечивая изделия практически любого радиуса и идеальной формы.
Просмотрите это видео, чтобы узнать, как загнуть уголок по радиусу своими руками.
Важно помнить, что различные способы сгибания - горячий и холодный - имеют свои предельные величины радиусов, зависящие от размеров полок уголка и его толщины. Вы можете приблизительно рассчитать допустимый радиус изгиба уголка с учетом следующих параметров:
- для равнополочного уголка минимальный радиус составляет 45 размеров ширины его полки;
- для неравнополочного профиля радиус не должен быть меньше 45 размеров ширины большей полки и 50 — меньшей полки.
Однако, удобнее и надежнее опираться на данные, представленные в таблицах.

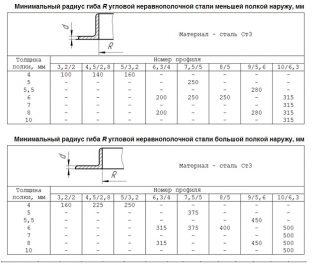

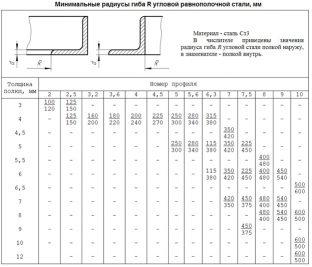

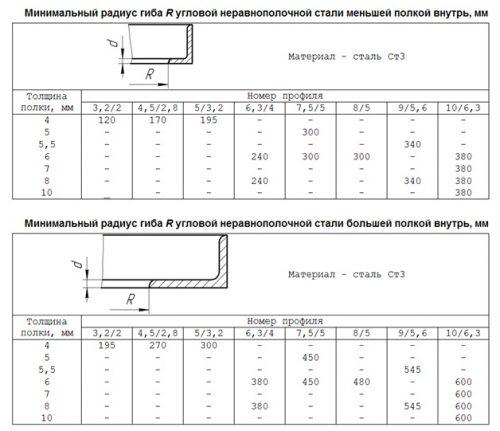

Таблицы минимальных допустимых радиусов изгиба стальных уголков в зависимости от типа, размеров и соотношения сторон полок
Как самостоятельно согнуть уголок в кольцо
Металл необходимо нагреть до половины температуры его плавления. Например, для алюминиевого уголка потребуется нагрев не менее 250°С, а для стального профиля — около 600°С. Для этого можно использовать газовую горелку, бензиновую паяльную лампу или, предпочтительно, ацетиленовый резак, если уголок большой.
При помощи болгарки и сварочного аппарата также можно сформировать кольцо из стального уголка. Для этого необходимо произвести точные вычисления, разметить и расчертить удаляемые сектора, согнуть и заварить швы. К сожалению, при этом круг получится в виде округлого многогранника.
Поворот на 90 градусов
Большинство строений имеет прямоугольный силуэт, поэтому одно из наиболее частых действий с металлическими уголками — это придание им угла в 90 градусов.

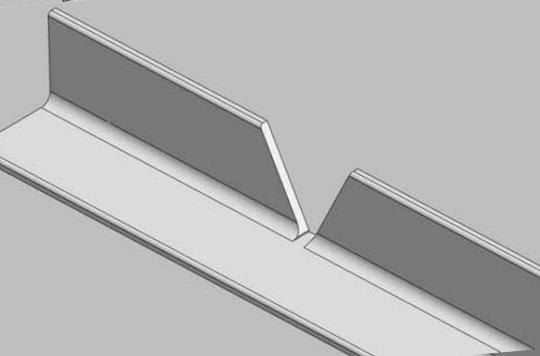

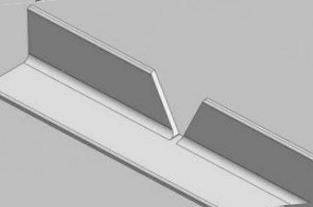

Согнуть уголки под углом 90 градусов для будущего каркаса довольно несложно. Для этого в месте предполагаемого сгиба делается разметка. На одной из полок отмечают два угла по 45 градусов в противоположные стороны от нормали и вырезают их при помощи болгарки. Сгибают уголок медленно и осторожно, затем сваривают место разреза при помощи электросварки, желательно предварительно подогрев место сгиба, чтобы избежать растрескивания и поломки второй полки.
Допустимые размеры для корректного разметки и сгибания металлических уголков под углом 90 градусов приведены в таблице:
| Марка стали | Толщина уголка (мм) | Минимальный радиус изгиба (мм) |
|---|---|---|
| Ст3 | 5 | 10 |
| 09Г2С | 8 | 16 |
| 12Х18Н10Т | 10 | 20 |
Также следует помнить о необходимости использования средств индивидуальной защиты, таких как защитные очки, перчатки и специализированная одежда. Во избежание травм и порезов рекомендуется проводить работы в хорошо вентилируемом помещении, оборудованном стационарными приспособлениями для фиксации и обработки металлических элементов.Регулярное техническое обслуживание используемых инструментов, таких как болгарка и сварочный аппарат, также существенно повысит безопасность и качество выполняемой работы. Важно соблюдать все установленные правила техники безопасности.
Изгибание уголка по радиусу
Изгибание металлического уголка по радиусу требует специфических знаний и навыков. Этот процесс включает в себя создание плавной кривой из прямого металлического профиля, сохранение его структурной целостности и обеспечения точности изгиба. Вот несколько шагов, которые помогут достичь этой цели.
- Выбор инструмента: Для изгибания уголка по радиусу можно использовать трубогибы, станки для гибки, листогибочные прессы и другие специальные инструменты. Выбор инструмента зависит от радиуса изгиба и размеров уголка.
- Подготовка материала: Перед началом изгиба важно правильно подготовить уголок. Обычно металл нагревают до определенной температуры, чтобы снизить его сопротивление деформации и уменьшить риск повреждений.
- Закрепление уголка: Для точного изгибания уголок необходимо надёжно зафиксировать в станке или другом гибочном инструменте. Это предотвратит его смещение и обеспечит равномерное распределение усилия.
- Контроль процесса: Во время изгиба следует постоянно контролировать, чтобы уголок принял правильную форму. Необходимо медленно и равномерно прикладывать усилие, чтобы избежать резких перегибов и изломов.
- Отделка: После изгибания рекомендуется проверить уголок на наличие дефектов и, при необходимости, провести корректировку формы. Также может потребоваться дополнительная обработка поверхности для удаления заусенцев и других неровностей.
Процесс изгибания уголка по радиусу может быть сложным, особенно для начинающих. Однако, соблюдая вышеуказанные этапы и используя качественные инструменты, можно добиться отличного результата.
Как самостоятельно согнуть уголок в кольцо
Сгибание металлического уголка в кольцо – процесс, требующий определённой подготовки и навыков. Важно правильно подобрать инструменты и соблюдать технику безопасности. Рассмотрим основные шаги, которые помогут выполнить эту задачу самостоятельно.
Первым делом необходимо подготовить все нужные инструменты и материалы. Вам понадобятся:
- Металлический уголок нужного размера;
- Тиски или гибочный станок;
- Молоток и киянка;
- Маркер или мел;
- Рулетка и угольник;
- Перчатки и защитные очки.
Прежде чем приступать к изгибу, важно точно оценить длину уголка и определить места изгиба. Для этого рекомендуем использовать рулетку и угольник. Отметьте предполагаемые места сгиба маркером или мелом.
Далее, закрепите уголок в тисках или гибочном станке так, чтобы линия изгиба совпадала с краем тисков. Если вы используете тиски, то начинайте изгиб при помощи молотка. Плавно постукивайте по уголку, равномерно распределяя усилие, чтобы избежать деформации металла. При работе с гибочным станком, следуйте инструкциям, указанным в руководстве по эксплуатации станка.
Чтобы придать уголку форму кольца, вам потребуется повторить процесс сгибания на каждом участке уголка. Постепенно перемещайтесь от одного изгиба к другому, проверяя симметрию и постоянный радиус изгиба. Важно регулярно проверять прогресс и корректировать положение уголка в тисках, чтобы избежать ошибочного изгиба.
В местах, где уголок требует большего усилия для сгибания, используйте киянку. Этот инструмент помогает равномерно распределить нагрузку и предотвратить механические повреждения металла. Периодически проверяйте форму кольца и корректируйте углы по мере необходимости.
После завершения процесса сгибания, тщательно осмотрите уголок на предмет каких-либо дефектов или искривлений. При необходимости, используйте молоток для исправления неровностей и достижения идеальной формы кольца.
Соблюдение всех описанных этапов позволит вам самостоятельно согнуть металлический уголок в кольцо, не прибегая к помощи профессионалов. Удачи в ваших начинаниях!
Поворот на 90 градусов
Сгиб углового металлического профиля на 90 градусов представляет одну из наиболее распространенных задач в строительстве и металлообработке. Для достижения качественного результата важно учитывать ряд параметров и выполнять последовательные шаги.
| Шаг | Описание |
|---|---|
| 1 | Подготовка материала. Оцените уголок на наличие трещин, коррозии или иных дефектов, которые могут ухудшить результат сгибания. Если уголок требуется разметить, используйте маркер или мел. |
| 2 | Разметка линии сгиба. Отметьте линию сгиба с помощью угольника и линейки. Важно убедиться, что линия отмечена точно под углом 90 градусов. |
| 3 | Закрепление уголка. При помощи струбцин или тисков закрепите уголок на рабочем столе или в специализированном станке, оставив отмеченную линию сгиба свободной. |
| 4 | Нагрев (если требуется). Для некоторых профилей и материалов может потребоваться предварительное нагревание зоны сгиба с помощью газовой горелки. Это поможет избежать трещин и других дефектов. |
| 5 | Сгибание. Используйте ручной рычаг или специализированный станок, чтобы согнуть уголок. Начинайте медленно, постепенно увеличивая усилие до достижения необходимого угла. Следите за равномерностью прилагаемого усилия. |
| 6 | Фиксация и охлаждение. После сгибания уголка до требуемого угла закрепите его в новом положении до полного остывания (если нагревался). |
| 7 | Проверка угла. После остывания и закрепления, измерьте угол с помощью угольника или другого измерительного инструмента. При необходимости выполните небольшие коррекции. |
Следуя данным шагам, вы можете добиться правильного и качественного сгиба металлического уголка на 90 градусов без возникновения дефектов и потерь прочности материала.
Общие рекомендации по технике безопасности при гибке
При выполнении операций по гибке металлических уголков очень важно соблюдать правила техники безопасности, чтобы избежать несчастных случаев и травм. Ниже приведены основные рекомендации, которые помогут вам работать безопасно и эффективно.
| Рекомендация | Описание |
|---|---|
| Использование защитной одежды | Носите защищающие одежду, включая перчатки, очки и каску. Это поможет предотвратить порезы, ожоги и травмы глаз. |
| Чистое рабочее место | Регулярно убирайте место работы от мусора, масла и других материалов. Порядок на рабочем месте снижает риск падений и других опасных ситуаций. |
| Правильное использование инструментов | Используйте инструменты, предназначенные для гибки металлических уголков. Неподходящие или неисправные инструменты могут привести к травмам или повреждению металла. |
| Проверка оборудования | Перед началом работы убедитесь, что все оборудование находится в исправном состоянии. Регулярная проверка и обслуживание станков важны для безопасной работы. |
| Правильная техника гибки | Изучите и следуйте инструкциям по правильной технике гибки. Неправильное применение силы или угла может привести к поломке материала и травмам. |
| Освещение | Обеспечьте хорошее освещение рабочего места. Плохое освещение может привести к ошибкам и несчастным случаям. |
| Осторожность при нагреве | При использовании нагревательных приборов для гибки, соблюдайте осторожность. Следите за тем, чтобы другие материалы и приборы не попадали под воздействие высоких температур. |
| Посторонние предметы | Удалите все посторонние предметы с рабочего пространства, которые могут помешать процессу гибки или стать причиной травмы. |
| Сигналы и знаки | Обращайте внимание на сигналы и знаки безопасности на рабочих местах. Они указывают на потенциальные опасности и правила поведения в опасных зонах. |
| Правильное хранение материалов | Храните металлические уголки и другие материалы аккуратно сложенными, чтобы избежать их падения и, как следствие, травм. |
Соблюдение этих рекомендаций поможет вам избежать нежелательных инцидентов и сделать работу по гибке металлических уголков безопасной и эффективной. Помните, что даже мелочи могут иметь большое значение для вашего здоровья и безопасности на рабочем месте.
Общие рекомендации по технике безопасности при гибке
Гибка металлических уголков может быть опасной операцией, если не соблюдать основные правила техники безопасности. Вот несколько ключевых рекомендаций, которые помогут избежать травм и повреждений при работе с металлом.
Во-первых, необходимо использовать соответствующие средства индивидуальной защиты. Это включает в себя защитные очки для предотвращения попадания металлических осколков в глаза, перчатки для защиты рук от острых краев и термических ожогов, а также рабочую одежду, закрывающую все части тела.
Во-вторых, рабочее место должно быть организовано правильно. Все инструменты и оборудование должны находиться в рабочем состоянии и быть размещены так, чтобы их было легко достать. Рабочая поверхность должна быть чистой и освещенной.
При использовании механических станков для гибки уголков необходимо обязательно следовать инструкциям производителя. Никогда не пытайтесь изменить настройки станка во время его работы. Перед началом работы убедитесь, что все защитные кожухи и ограждения установлены на месте.
Для гибки уголков вручную используйте только проверенные и качественные инструменты. Это снизит риск их поломки в процессе работы, что может привести к травме. Не прикладывайте чрезмерную силу – если металл не поддается, возможно, стоит пересмотреть используемый метод или инструмент.
Особое внимание следует уделять правильному расположению рук и пальцев во время гибки, чтобы исключить их попадание под инструмент или станок. Держите руки подальше от зоны резки и изгиба.
Не забывайте про регулярные перерывы в работе. Утомленность и сниженная концентрация внимания могут стать причиной ошибок, приводящих к несчастным случаям. Отдыхайте каждые 30-60 минут, чтобы поддерживать высокий уровень безопасности и производительности.
Храните и обрабатывайте металлические уголки в специально отведенных местах. Убедитесь, что они надежно закреплены, чтобы предотвратить их падение или неожиданное движение.
И наконец, регулярно проверяйте состояние используемых инструментов и оборудования. Любые дефекты или признаки износа должны быть немедленно устранены или заменены, чтобы избежать аварийных ситуаций.
