Полоса стальная для заземления

Автор: Волков Семён

Дата публикации: 05 Сентября 2024

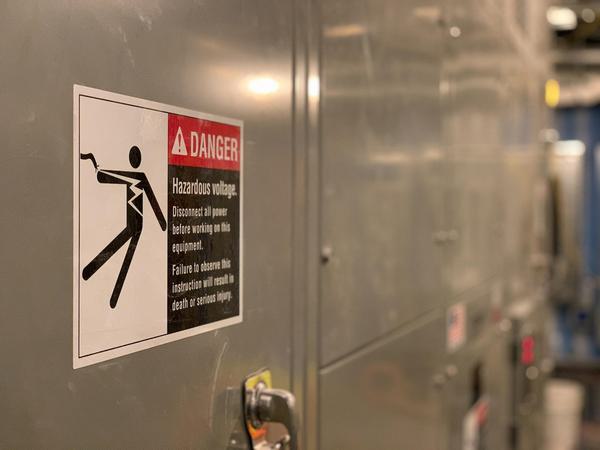

Производственное оборудование высокого напряжения непременно требует заземления. Источник unsplash.com

Стальная полоса для заземления является ключевым компонентом заземляющего контура. От её характеристик в значительной степени зависят эффективность всей системы защиты от воздействия электрического тока, её долговечность и способность обеспечить надлежащий уровень электробезопасности.

Короткие замыкания, удары молнии и другие аварийные ситуации в системе электроснабжения могут вызывать не только повреждение электрооборудования, но и представляют опасность поражения электрическим током для людей и животных. Для снижения этих рисков создаются заземляющие контуры, состоящие из стальной полосы и электродов, вбитых вертикально в почву.

Этот контур подключается к заземляющей шине, через которую к нему присоединяются молниезащитная система, трубопроводы, металлические корпуса и элементы конструкции оборудования. В случае резкого повышения напряжения в сети, вызванного коротким замыканием или неисправностью электроприбора, корректно установленная система заземления поможет избежать повреждений оборудования и защитить людей от поражения электрическим током.

Современные нормы рекомендуют использовать заземление при установке определенных видов бытового электрооборудования, таких как стиральные машины, некоторые модели холодильников, варочные панели или посудомоечные машины. Кроме того, заземление обязательно осуществляется при установке промышленного оборудования. В стандартах подробно описано, какая полоса используется для заземления, как она должна быть защищена от коррозии и каким образом соединяется.

Использование стальной полосы для заземления

Полоса заземления служит проводником электрического тока для объединения закопанных в землю электродов. Эти электроды могут быть выполнены из стальных труб, оцинкованных методом горячего цинкования. Конфигурация контура заземления, в зависимости от расположения электродов, может быть треугольной, прямоугольной или овальной.

Согласно актуальным нормам, электроды погружаются в землю вертикально на глубину до 2 метров. Металлическая полоса для заземления формирует периметр контура и укладывается в грунт на глубину примерно 60-80 см.

На эффективность системы заземления влияет как площадь контакта электродов с грунтом, так и характеристики электропроводности соединяющей их полосы. Она должна обеспечивать хорошую проводимость, иначе эффективность системы заземления будет недостаточной для предоставления необходимой защиты.

Требования к стальным полосам для заземления

Ввиду важности назначения и специфики использования к стальным полосам для заземления предъявляются строгие требования относительно их параметров, антикоррозийной защиты и т.д. Эти требования изложены в соответствующих отраслевых стандартах, например, в действующем ГОСТ Р 58882-2020, который регламентирует установку и эксплуатацию заземляющих устройств. В этом документе определено, какая полоса для заземления используется в различных случаях, приведены правила прокладки таких полос и их соединения.

Для изготовления стальной полосы для заземления по стандартам ГОСТ, разрешается использовать как черную, так и оцинкованную сталь. Полоса из черной стали, применяемая для создания заземляющего контура, должна иметь минимальную площадь поперечного сечения в 100 кв. мм и толщину не менее 4 мм. Полоса из оцинкованной стали должна соответствовать следующим показателям: площадь сечения не менее 75 кв. мм и толщина не менее 3 мм.

Использование черной стали для создания заземляющих контуров имеет значительные ограничения из-за высокой восприимчивости данного металла к коррозионному воздействию. Применение черной стальной полосы оправдано только в тех условиях, где химический состав почвы и уровень влажности не способствуют ускоренному развитию коррозии и разрушению материала.

Гораздо лучше применять оцинкованную стальную полосу – такая протяжка обеспечивает более качественную защиту от агрессивного воздействия окружающей среды, что продлевает срок службы заземления. Цинковое покрытие на металле позволяет свободно передавать заряд с полосы, одновременно предотвращая контакт металла с влагой и химическими веществами, присутствующими в земле.

Также необходимо учитывать следующие специфические требования и рекомендации:

• Монтаж и укладка: Стальные полосы должны быть установлены с учетом правил безопасности, чтобы избежать механических повреждений и обеспечить надёжность контактов. При необходимости используются специальные крепежи и соединители, которые также должны быть защищены от коррозии.
• Соединение полос: Места соединений стальных полос должны быть выполнены согласно регламентам, предусмотренным в ГОСТе. Рекомендуется применение сварочных соединений или специальных зажимов, которые обеспечивают надежный электрический контакт и минимизируют риск появления коррозии в местах соединений.
• Регулярный осмотр и техническое обслуживание: Для поддержания эффективности заземляющей системы рекомендуется регулярный осмотр состояния стальных полос, особенно в условиях повышенной влажности и агрессивной среды. В случае обнаружения повреждений или коррозии, необходимо проведение своевременного ремонта или замена повреждённых участков.
• Использование дополнительных защитных покрытий: В особо агрессивных условиях среды возможно применение дополнительных защитных покрытий кроме цинкового, таких как полимерные покрытия или покрытия с использованием специальных антикоррозийных составов.

Применение данных рекомендаций и соблюдение стандартов ГОСТ позволит обеспечить надёжную работу заземляющей системы на длительный срок и повысить общую безопасность электрических систем.

Изготовление стальных полос для заземляющих контура

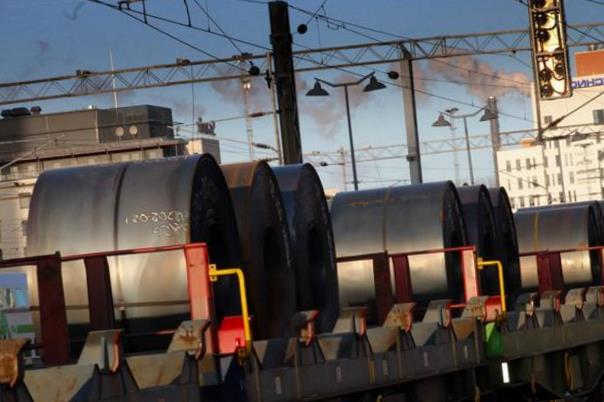

Для производства металлической полосы, предназначенной для заземления, используется рулонная сталь стандартного качества. Источник: unsplash.com

В создании металлической полосы для заземления применяются горячекатаные заготовки из низколегированной или углеродистой стали обычного качества. Важность высокой точности прокатки здесь невелика. Процесс производства соответствует требованиям межгосударственного стандарта ГОСТ 380-2005.

Земельные металлические полосы, шириной от 40 до 50 мм и толщиной 4-5 мм, особенно востребованы. Для их изготовления рулонная сталь рассекается по длине на специальном оборудовании. Такая полоса должна быть прочной, пластичной и хорошо свариваться при установке заземляющего контура.

Для антикоррозийной защиты таких полос используется защитное покрытие, которое чаще всего наносится методом горячего оцинкования. Этот технологический процесс осуществляется в ванне с расплавленным цинком. Варьирование рабочих параметров оборудования позволяет контролировать толщину наносимого цинкового слоя.

Применение оцинкования для анти-коррозийной защиты заземляющих полос гораздо предпочтительнее по сравнению с окраской, поскольку лакокрасочные материалы не обеспечивают достаточной устойчивости при контакте с грунтом. Более того, краска выступает как изолятор, что снижает эффективность системы заземления. Использование технологии оцинкования также является технологически простым и экономически рациональным решением.

Когда при установке оцинкованной стальной полосы для заземления используется сварка, нарушенное цинковое покрытие восстанавливают нанесением защитного состава, богатого цинком, с помощью распылителя или кисти. Монтаж также можно выполнять с использованием специализированного оцинкованного крепежа.

Приобрести стальную полосу в компании «СПК Регион»

Выбор стальной полосы для заземления – ответственный процесс, требующий профессионального подхода, так как от корректности работы заземляющего контура зависит безопасность людей и надежность оборудования.
