Обозначение металлопроката регулируется ГОСТ 7566-94. Однако, на этапе строительства мало кто захочет вникать в ГОСТы. К тому же, зачем нужны эти маркировки, если при поиске, например, арматуры или стальных уголков, Вы открываете прайс-лист и видите там непонятные аббревиатуры? Чтобы понять, какая металлопродукция подходит для Вашего конкретного случая, достаточно знать правила маркировки и уметь расшифровывать эти аббревиатуры.

Например, чтобы установить забор из профнастила на участке, вам потребуется заказать профнастил определенной категории. Металлопрофиль данного типа имеет особую маркировку, состоящую из букв и цифр: например, 0,7*2000*3000 С9. Этот код сообщает нам следующие сведения: первая цифра обозначает толщину листа, вторая – его ширину, а третья – длину (по умолчанию в миллиметрах), что позволяет сделать вывод, что размеры листов профнастила составят два на три метра при толщине 7 мм. Буква в конце обозначает его назначение: С – стеновой, Н – настил для кровли, а комбинация букв НС (смешанный тип) указывает на универсальность использования данного профнастила.

Металлобаза, где можно приобрести металлопрокат, обязана иметь в своем штате квалифицированных специалистов, способных предоставить консультации по каждому виду металлопродукции и помочь разобраться в различных типах маркировки. Однако, покупатель должен быть достаточно осведомленным, чтобы при осуществлении покупки проверить, тот ли сплав металлопроката ему был доставлен и правильно ли он маркирован согласно установленным стандартам.

Металлопродукция маркируется по-разному в зависимости от того, предназначена ли она для внутреннего или внешнего рынка.

Кроме основных типов маркировок, следует также обратить внимание на следующие аспекты:

• Материал: Углеродистая и легированная сталь маркируется различными способами, в зависимости от содержания углерода и легирующих элементов. Для легированной стали важна характеристика состава, где обозначаются легирующие элементы.
• Класс точности: Это важный параметр, влияющий на качество проката. Например, для арматуры существуют различные классы точности, от которых зависят прочностные характеристики и возможность использования товара в различных типах конструкций.
• Защитное покрытие: Металлопродукция может быть обработана для предотвращения коррозии. Обозначения покрытий включают различные типы: цинковое, полимерное и другие.
• Сертификаты качества: Убедитесь, что продавец предоставляет все необходимые сертификаты, подтверждающие соответствие продукции установленным ГОСТам и ТУ (техническим условиям).

Таким образом, знание и понимание маркировки металлопроката помогут вам правильно выбрать необходимые материалы и быть уверенными в их качестве и соответствии стандартам, что особенно важно для реализации строительных проектов.

Маркировка металлопроката, для внутреннего рынка

В зависимости от типа упаковки, маркировка может быть нанесена непосредственно на изделие или на ярлыки. Если продукция имеет значительный объем и не подлежит упаковке, то маркировка наносится прямо на неё. В случаях, когда продукция поставляется в упаковочном материале (например, в пачках, рулонах или мотках), маркировка наносится на соответствующие ярлыки.

Металлопродукция может быть маркирована различными методами:

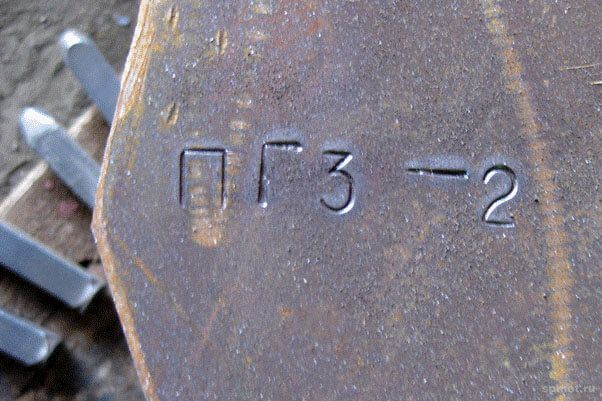

1. Клеймением (вручную или с использованием машин);
2. Электрографированием;
3. С применением цветного лака;
4. Несмываемой краской;
5. На ярлыках из водостойкой пленки.

Чтобы идентификационная маркировка тех видов металлопроката, которые доставляются без упаковки, была хорошо видна при покупке и загрузке, ее размещают на расстоянии не более 200 мм от края каждой заготовки, прутка, листа, полосы или на внешнем витке рулона. При автоматической маркировке допускается располагать её на большем расстоянии от края, торца или кромки, но не более 500 мм.

Этикетки навешиваются в следующем порядке:

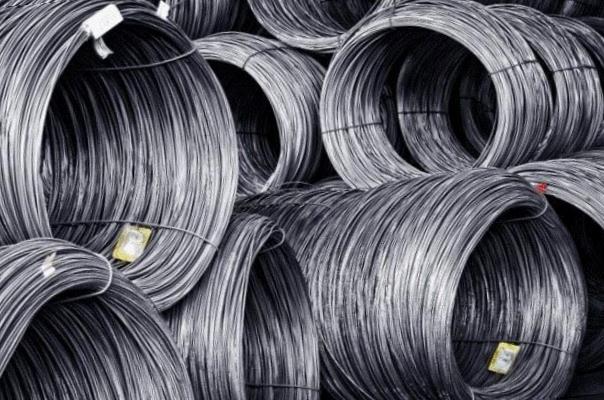

1. На моток – одна этикетка;
2. На рулон – одна этикетка;
3. На пачку – две этикетки;
4. На связку – одна этикетка на один из мотков и одна на обвязку;
5. На стопку – одна этикетка на один из рулонов и одна на стопку рулонов.

Этикетки должны быть надежно зафиксированы и легко просматриваемы. Они изготавливаются из прочного и устойчивого к износу материала, чтобы при транспортировке и разгрузке их не удавалось повредить или оторвать. Иногда, для защиты этикеток, их помещают в специальные клапаны.

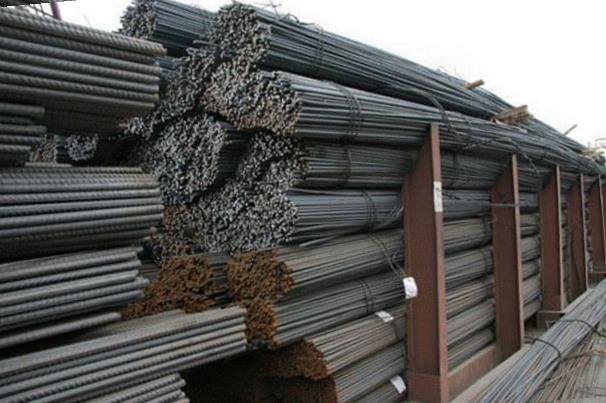

При упаковке металлопродукции в связки, маркировка размещается в двух местах:

️
1. На верхнем листе или полосе каждой связки;
2. На маркировочной карточке или ярлыке, прикрепленном к обвязке связки.
️

При автоматизированной маркировке толстых листов и полос металлопроката возможно нанесение клейма на боковую кромку верхнего листа или полосы каждой пачки. На листах место нанесения метки должно быть обведено краской, битумом или цветным лаком. Для выделения маркировки контрастным цветом и перфорации ярлыков в 10 мм от кромки для их крепления проволокой по запросу заказчика это возможно на всей металлопродукции.

Маркировка металлопроката, упакованного в пачки, а также не упакованного, если его размер превышает 30 мм и толщина более 4 мм, обычно включает:

1. Название компании производителя;
2. Марку стали (условные обозначения расшифровываются в техническом документе о качестве);
3. Номер плавки (условные обозначения расшифровываются в техническом документе о качестве);
4. Номер партии;
5. Габариты (диаметр, толщина, длина, ширина, высота, номер профиля).

Маркировка металлопроката, которую наносят на ярлык, край рулона или листа, обычно включает:

1. Наименование производителя;
2. Марку стали, группу прочности или класс (обозначение подробно расшифровывается в техническом паспорте качества);
3. Номер партии;
4. Габаритные размеры (диаметр, толщина, длина, ширина, высота, номер профиля);
5. Вес рулона, мотка, пачки или связки мотков.

Масса может быть указана теоретическая (ТМ), дополнительный ярлык может содержать уточненные данные о массе вместе с другими параметрами маркировки.

Для надежности и четкости маркировки на ярлыках используют:

1. Ярлыки из металла, дерева, пластика и устойчивой к влаге пленки;
2. Ярлыки с площадью не менее 24 см²;

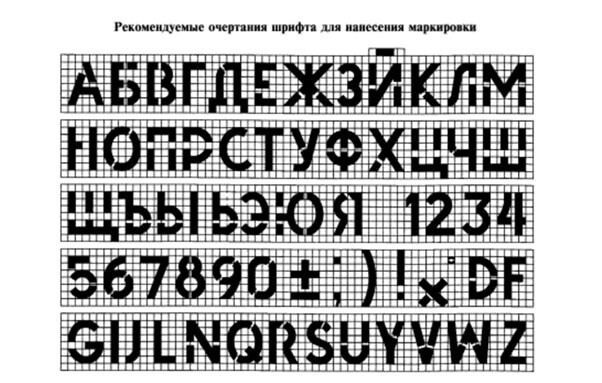

3. Ясные и стойкие к стиранию шрифты с буквами, высота которых составляет от 5 до 20 мм, а ширина — от 3 до 12 мм.

В отдельных случаях допускаются изменения в размере шрифта:

1. При нанесении маркировки краской шрифт может быть увеличен до 100 мм в высоту и 70 мм в ширину;
2. При маркировке прутков с диаметром менее 60 мм и лент шириной менее 50 мм размер шрифта может быть уменьшен до 2-4 мм.

По просьбе заказчика возможно выполнение:

1. Дополнительной маркировки цветной краской;
2. Маркировки металлопроката из спокойной стали продольной полосой;
3. Маркировки металлопроката из полуспокойной стали поперечной полосой;
4. Маркировки клеймением с заранее установленной глубиной шрифта.

Транспортная маркировка регулируется ГОСТом 14192.

Маркировка металлопроката для экспорта

Продукцию из металла, предназначенную для экспорта, сопровождают маркировкой:

1. На русском языке – при отправке в страны, участвующие в Соглашении о международном железнодорожном грузовом сообщении (СМГС);
2. На английском языке – в другие зарубежные государства (если отсутствуют альтернативные заказы или контрактные спецификации).
3. С двух концов изделия;
4. На одной продольной стороне (если маркировка на торцах невозможна);
5. На продольной стороне и торце (для металлических листов, сложенных в пакеты);
6. На верхнем листе пакета (при наличии упаковки);
7. На каждом листе (для металлических листов, которые не упаковываются);
8. На специальной маркировочной карте размером не менее 200x290 мм;
9. На металлической бирке для экспорта (в случае отсутствия технической возможности нанесения маркировки на карту или саму металлопродукцию).

Ярлыки клеятся в следующей последовательности:

1. На пачки длиной до 6 м – 1 ярлык;
2. На пачки свыше 6 м – 2 ярлыка;
3. На моток – 1 ярлык;
4. На рулон – 1 ярлык;
5. На связку мотков – 2 ярлыка;
\у000D
6. На стопу рулонов – 2 ярлыка;
\у000D
7. На моток проволоки – 1 ярлык.

Требования к экспортным ярлыкам имеют отличия от стандартов, применяемых для маркировки металлопроката, предназначенного для внутреннего рынка.

Экспортные ярлыки размером не меньше 80x120 мм и с соотношением сторон 1:1,5 могут быть выполнены из:

\у000D
1. белой жестью;
\у000D
2. оцинкованного тонкого листового антикоррозионного металла;
\у000D
3. влагостойкой пленки на твердом основании из металла или другого прочного материала.
\у000D

Экспортный ярлык металлопродукции должен содержать следующую информацию:

1. Наименование компании-производителя;
2. Наименование компании-экспортера;
3. Контрактная спецификация;
4. Страна назначения;
5. Габариты металлопродукции (диаметр, толщина, высота, ширина, длина, сторона квадрата, номер профиля);
6. Марка стали;
7. Группа и класс прочности;
8. Номер плавки и партии (при наличии нескольких партий);
9. Масса нетто и брутто в килограммах (разрешается указание примерной массы для металлопроката сечением менее 24 мм или отсутствие указанной массы для толстолистового металлопроката, поставляемого поштучно);
10. Номер места в партии (разрешено исключение для металлопроката сечением менее 24 мм и для толстолистового металлопроката, поставляемого поштучно).

Цветовая маркировка металлопроката

Цветовая маркировка краской наносится по желанию клиента, поэтому она является дополнительной и может различаться в зависимости от производителя. Вид и цвет такой маркировки определяются отдельным соглашением между поставщиком и заказчиком.

Существует рекомендованная таблица цветовой маркировки металлопроката, которая позволяет определить вид используемого сплава металла.

Для чего используется цветовая маркировка? Во-первых, это помогает быстрее идентифицировать материал на складе или производстве, что значительно экономит время и уменьшает вероятность ошибок при выборе металла. Во-вторых, цветовая маркировка упрощает контроль качества и отслеживание партии металла, особенно в крупных промышленных масштабах.

Обычно в таблицах цветовой маркировки указываются несколько параметров:

• Тип сплава (например, углеродистая сталь, легированная сталь, нержавеющая сталь и т.д.);
• Марка стали или сплава (например, Ст3, 09Г2С, 12Х18Н10Т);
• Цвет маркировки (красный, синий, зеленый и т.д.);

Пример таблицы цветовой маркировки:

Также важно отметить, что цветовая маркировка может включать не только окраску, но и нанесение специальных символов или буквенных обозначений, что помогает еще более точно идентифицировать материал.

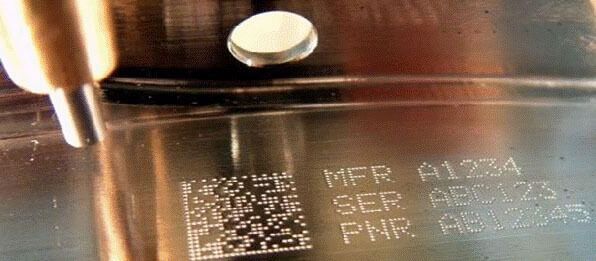

Однако в условиях производства иногда возможно использование других методов идентификации, таких как лазерное гравирование или штрихкоды, которые могут дополнять или заменять цветовую маркировку.
