Марка швеллера и его маркировка как во всем разобраться

Автор: Волков Семён

Дата публикации: 27 Августа 2024

Подпишитесь на наши статьи

Для того чтобы определить марку швеллера, особенно когда перед вами уже готовое изделие, важно знать, какие типы его существуют, и уметь разбираться в маркировке. На эти вопросы и сосредоточен данный материал.

Основные виды швеллеров разделяются по нескольким признакам, таким как форма профиля и способ производства. Существуют два основных типа швеллеров:

• Горячекатаный швеллер – производится методом горячей прокатки стальных слитков через прокатные станы. Такой вид швеллера отличается высокой прочностью и используется в строительных и машиностроительных конструкциях.
• Гнутый швеллер – изготавливается путем сгибания металлической полосы на гибочных станках. Этот вид швеллера легкий, экономичный, и чаще всего применяется в менее нагруженных конструкциях, например, в системах вентиляции.

Маркировка швеллеров состоит из буквенны-цифровых обозначений, которые указывают на определенные характеристики изделия. Основные элементы маркировки включают:

• Высота профиля (номер швеллера) – указывается в миллиметрах, например, Швеллер 10 имеет высоту полки 100 мм.
• Тип полок – прямые полки обозначаются буквой «П», до этого промышленными стандартами применялись полки с уклоном, которые обозначались без добавочных букв.
• Маркировка ГОСТа – указывает на соответствие швеллера определенным государственным стандартам, например, ГОСТ 8240-97.

В некоторых случаях также указывается материал, из которого изготовлен швеллер, например, Ст3 (сталь 3) или другое. Пример полного обозначения может выглядеть так: Швеллер 12П ГОСТ 8240-97, где «12П» указывает на размер и форму полок, а ГОСТ подтверждает соответствие стандартам.

Знание основ маркировки и типов швеллеров позволяет делать правильный выбор материала в зависимости от области его применения, что существенно упрощает процесс проектирования и строительства.

Если вам интересны подобные темы, подпишитесь на наши статьи и будьте в курсе последних новостей и советов по строительству и металлопрокату!

Что это такое?

Швеллер – это одна из форм фасонного металлопроката, отличительная черта которого – сечение в формате буквы «П».

Его производство осуществляется по двум технологиям, в связи с чем весь ассортимент делится на две крупные категории:

Профиль, произведенный методом горячей прокатки, обладает высокими показателями прочности, сопротивляемости изгибу и стойкости к механическим повреждениям. Благодаря этому данный вид швеллера используется при строительстве критически важных элементов и несущих конструкций.

Изгибной прокат имеет меньшую прочность, поэтому его не применяют в несущих элементах. В остальном его свойства почти не уступают горячекатаному виду, а меньший вес и более низкая стоимость нередко оказываются решающими факторами при выборе.

Тем не менее, различия на этом не заканчиваются. При подборе под конкретные задачи учитываются: материал, конструктивные особенности, размеры и другие параметры. Их стоит рассмотреть детальнее.

Материалы для производства швеллеров

Основными материалами для производства швеллеров являются углеродистая и низколегированная сталь. В некоторых случаях используются нержавеющая сталь или алюминиевые сплавы, если проект требует коррозионной стойкости или лёгкости конструкции. Выбор материала влияет на долговечность, прочность и область применения швеллера.

Конструктивные особенности швеллеров

Швеллеры могут иметь различные конструктивные особенности, включая ширину полок, высоту стенки и угол соединения полок с базой. Эти параметры определяют способность швеллера выдерживать разные нагрузки и применяются в зависимости от требований конкретного проекта. Существуют стандартные швеллеры с параллельными гранями полок и специальные швеллеры с уклоном граней.

Применение швеллеров

Швеллеры широко используются в строительстве и машиностроении. В строительстве они применяются для создания каркасов зданий, мостов, опорных конструкций и прочих элементов, где важна надежность и прочность. В машиностроении они используют для изготовления рам, направляющих и других компонентов, требующих жесткости и устойчивости к нагрузкам.

Размерные характеристики

Размеры швеллеров могут сильно варьироваться. Высота стенки обычно составляет от 50 мм до 400 мм, длина полок – от 32 мм до 115 мм. Вес одной погонной метра швеллера может колебаться от нескольких килограммов до нескольких десятков килограммов. Каждый из этих параметров подбирается в зависимости от требований конкретного проекта и расчетных нагрузок.

Преимущества и недостатки

К преимуществам швеллеров относятся высокая несущая способность, устойчивость к изгибу и деформациям, а также разнообразие в размерах и материалах, что делает их универсальными для применения в различных областях. Недостатки швеллеров включают их больший вес по сравнению с другими типами профилей, что может приводить к необходимости использования специализированного подъемного оборудования для их транспортировки и монтажа.

Размеры и геометрия

Все размеры устанавливаются в соответствии с государственным стандартом, соответствующим технологии производства, и задаются в виде таблицы.

Основные параметры включают:

• высоту и толщину стенки,
• ширину и толщину полок,
• длину проката,
• радиус внутренних углов,
• радиус закругления полок.
• вес 1 метра погонного,
• площадь поперечного сечения.

Также выделяется разделение по точности проката:

• высокая точность – обозначается как «А»,
• повышенная точность – «Б»,
• обычная точность – «В».

Швеллеры могут различаться по видам в зависимости от метода их производства:

• Горячекатаные — изготавливаются методом горячей прокатки.
• Гнутые — создаются путем сгибания металлических полос на станках, без применения нагрева.

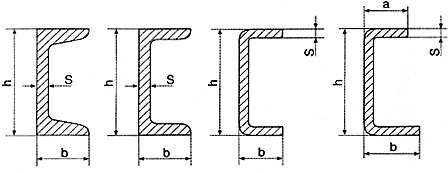

Также существует различие по форме полок:

• Параллельные полки — обозначаются буквой «П».
• С уклоном внутренних граней полок — обозначаются буквой «У».

Выбор конкретного типа и размера швеллера зависит, как правило, от назначения и условий эксплуатации строительной конструкции.

Швеллер и материалы

В зависимости от необходимых характеристик конечного изделия, для его изготовления могут быть использованы различные марки стали.

Основное сырье для горячекатаного метода — это стали Ст3 (полуспокойная и спокойная), 09Г2С, 17Г1С, 10ХСНД и 15ХСНД. Последние две марки известны высокой устойчивостью к коррозии и меньшим весом.

Гнутый прокат производится из сталей Ст3пс5, 09Г2С, 08пс, 1пс, 2пс и других.

Так как большинство упомянутых сплавов склонны к коррозии, может применяться процесс оцинковки. Это значительно увеличивает срок их службы, особенно если используются на открытом воздухе или в условиях повышенной влажности.

Конструкция

Металлоизделия отличаются размерами полок и положением внутренних граней.

По размерам граней различают:

• равнополочные,
• неравнополочные, когда одна из полок длиннее другой.

Самым популярным вариантом является первый.

Что касается размещения внутренних граней, они могут быть либо перпендикулярны стенке (параллельны друг другу), либо расположены под наклоном. Чтобы узнать соответствующие параметры, следует ознакомиться с маркировкой.

• Параллельное положение граней обозначается литерой «П».
• Грани, расположенные под наклоном, маркируются литерой «У».

Металлоизделия также различаются по толщине стенок и полок. Изделия с большими значениями этих параметров обеспечивают более высокую прочность конструкций, но увеличивают их вес. Таким образом, при выборе металлоизделий важно учитывать не только геометрические параметры, но и эксплуатационные характеристики, такие как прочность, жесткость и вес.

Кроме того, стоит обратить внимание на качество поверхности металлоизделий. Она должна быть гладкой, без трещин, ржавчины и деформаций, что обеспечивает долговечность и эстетичный вид конечного продукта. Для обеспечения оптимальных рабочих свойств металлоизделия проходят технологические процессы, такие как прокат, закалка, антикоррозийная обработка и другие.

Наконец, следует отметить важность сертификации металлоизделий. Они должны соответствовать установленным стандартам и нормам, что гарантирует их качество и безопасность в использовании. Маркировка изделий, как правило, включает информацию о производителе, материале, размере и других ключевых характеристиках.

Другие марки

Мы уже рассмотрели основные параметры и два самых популярных варианта, однако существуют еще три вида швеллера:

• Экономичный («Э») – характеризуется более тонкими полками и стенкой, а также меньшим весом, что делает его значительно дешевле. Выпускается исключительно с параллельными гранями полок. В случае отсутствия необходимости выдерживать массивные конструкции, позволяет сэкономить на строительстве.
• Лёгкий («Л») – этот вид аналогичен экономичному исполнению. Изготавливается по ГОСТу, но для производства используются менее тяжёлые материалы, такие как алюминий.
• Специальный («С») – обладает уникальной размерной сеткой и применяется в определённых областях: автомобилестроение и вагоностроение (соответствует ГОСТ 19425-74 и ГОСТ 5267.1-90 соответственно).

Швеллер – расшифровка обозначений

Теперь, когда мы рассмотрели все основные параметры и характеристики, можно перейти к изучению маркировки.

В зависимости от высоты стенки, маркировка может находиться на бирке, прикрепленной к связке (для изделий высотой до 22 миллиметров) либо непосредственно на прокате. Согласно стандарту, она наносится не ближе 30 сантиметров от края.

Условия хранения, упаковки, транспортировки и маркировки регламентируются специальным ГОСТом 7566-94.

В соответствии со стандартом, марка изделия представляется виде дроби, при этом наименование изделия указано слева от дроби.

Верхняя часть дроби включает в себя следующие элементы (в указанной последовательности):

• размер полки (в сантиметрах) согласно сортаменту, предусмотренному в соответствующем ГОСТе,
• информация о расположении граней полок,
• точность проката,
• стандарт, регулирующий производство данного изделия.

Нижняя часть дроби характеризует материал изделия. Слева направо указываются:

• марка стали,
• ГОСТ, по которому был произведен сплав.

Таким образом, расшифровка нашего примера показывает, что перед нами швеллер с параллельными гранями полок обычной точности. Высота стенки составляет 30 сантиметров. Прокат соответствует ГОСТ 8240-97.

Для изготовления использовалась сталь марки Ст3, полуспокойная, категорий четыре, первой группы, согласно ГОСТ 535-88.

Обозначение согнутого швеллера немного отличается. Во-первых, размеры представлены в виде «высота * ширина * толщина ». Во-вторых, после этих данных следуют параметры точности заготовки.

Заключение

Теперь, обладая информацией об основных характеристиках, определить марку швеллера и материал для его производства будет несложно исходя из маркировки.

Также предлагаем вам посмотреть короткое видео, демонстрирующее процесс маркировки проката с помощью специального инструмента.
