Лист рифлёный

Автор: Волков Семён

Дата публикации: 26 Апреля 2024

Стальные листы с рифлением в форме ромбов и чечевицы, отвечающие требованиям ГОСТ 8568-77.

Стальной лист с рифлением по ГОСТ 8568-77, имеющий на одной стороне ромбическое и чечевичное ребро, предназначен для общего использования.

Процесс изготовления рифленой стали выполняется в форматах листов или рулонов, имеющих на одной из сторон ромбовидное или чечевичное узорчатое вдавливание.

Глубина насечек на листах должна составлять 0,2 - 0,3 от толщины основного материала листа, но при этом не меньше 0,5 мм.

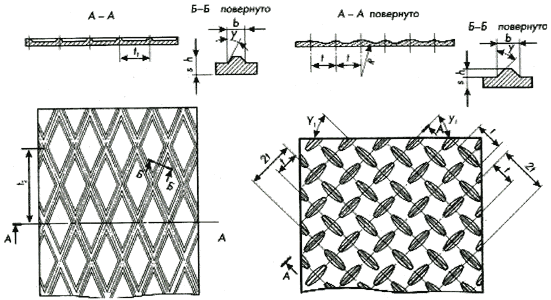

Формирование листов с ромбовидной текстурой проводится с применением диагоналей ромба размером (25-30)х(60-70) мм. Производитель определяет форму и размещение технологических углублений, а также ориентацию больших диагоналей ромба - совпадающую с габаритами листа или перпендикулярно им. Листы, рифление которых выполнено в чечевичном стиле, производятся с интервалом между рифлями 20, 25 и 30 мм.

Изготавливаемый из углеродистой стали, листовой прокат А-1-ПВ-СтЗсп2-6х600х6000 TV 14-2-818-88 отличается чечевичным рифлением. Химический состав материала соответствует ГОСТ 380-94. Особенностью этого проката является наличие ктаной кромки и одностороннего рифления. Череда рифов располагается на расстоянии 40 мм от боковой кромки, при этом высота каждого рифа составляет 1,5 мм. Возможные размеры листов, из которых изготавливается прокат, колеблются между 600 и 2200 мм в ширину, а в длину - от 1400 до 8000 мм, при этом шаг изменения размеров равен 50 мм.

Производитель и покупатель могут договориться о производстве листов нестандартных размеров.

Согласно предназначению, листы производятся:

Под остатком подразумеваются листы, размер которых не превышает немерную длину, и которые остаются после того, как осуществляется резка на мерные и мерным кратные листы.

Примеры символов, используемых в условных обозначениях:

Горячекатаный лист из стали Ст3сп согласно ГОСТ 380-94, имеющий ромбическое рифление с одной стороны размером 3,0х1000х2000 мм, со стандартной толщиной и повышенной плоскостностью, с обработанной кромкой.

Ромбовидный лист В-К-ПУ-3,0х1000х2000 из стали Ст3сп, произведенный в соответствии с ГОСТ 8568-77.

Следующее, с односторонним рифлением типа чечевица: Стальной лист В-К-ПУ-3,0х1000х2000 Ст3сп, нормы и требования которого соответствуют ГОСТ 8568-77.

Прокат горячекатаный, выполненный в виде рулона и изготовленный из стали марки Ст3сп в соответствии с ГОСТ 380-88, имеет одностороннее ромбическое рифление и размеры 3,0х1000 мм. Этот продукт отличается высокой точностью и обработанной кромкой. Наименование данного изделия: Рулон с рифлением в виде ромбов А-К-3,0х1000 Ст3сп, по ГОСТ 8568-77.

Рулон чечевицы А-К-3,0х1000 из стали Ст3сп с односторонним рифлением, согласно ГОСТ 8568-77, является идентичным продуктом.

Масса и толщина одного квадратного метра рифленого листа по ГОСТ 8568-77.
