Характеристики виды и размеры двутавров

Автор: Волков Семён

Дата публикации: 05 Мая 2024

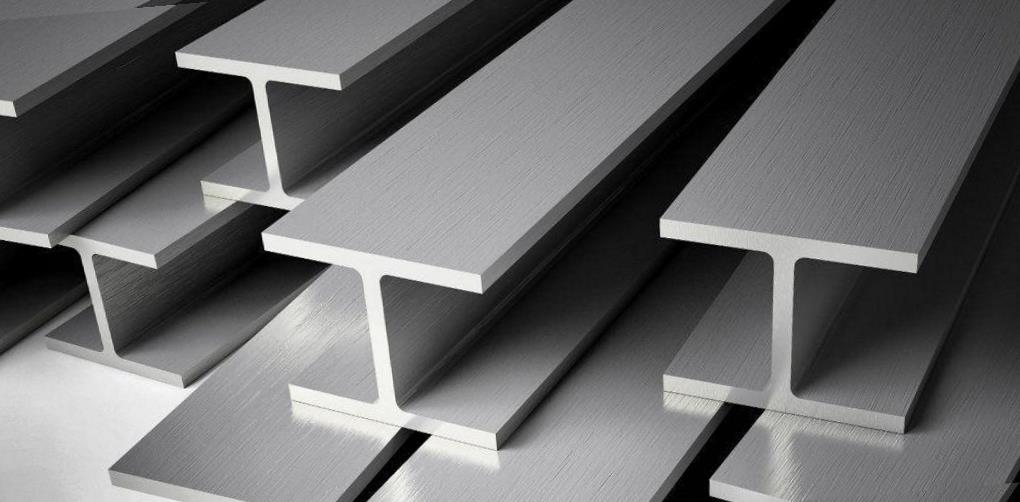

Двутавр из стали – это тип металлического изделия, чаще всего используемый для формирования несущих структур, которые могут выдерживать значительные нагрузки. Его поперечное сечение, которое имеет форму буквы Н, придает этому элементу высокую степень жесткости и сопротивляемости к искажению формы под воздействием кручения.

Технологии в производстве, такие как горячая прокатка и сварка, являются широко используемыми. Изделия, полученные методом горячей прокатки, отличаются отменными прочностными свойствами.

Процесс горячей прокатки, проводимый на автоматизированных рельсобалочных установках, отличается высокой производительностью. Когда придерживаются технического процесса и используют высококачественные сырьевые материалы (слябы или квадраты), после горячей прокатки предоставляются изделия с характеристиками и размерами, удовлетворяющими стандартам, установленным в регулятивных документах. Однако горячекатаная продукция имеет и свои недостатки:

  • наличие окалины на поверхности;
  • При работе с черными сталями одним из недостатков является их низкая устойчивость к коррозии, что требует обработки поверхности специализированными антикоррозийными средствами, такими как лакокрасочные материалы или композиции с содержанием цинка.
  • Со способностью нести нагрузку происходит заметное уменьшение по мере того, как увеличивается пролет.

Двутавровые сварные балки не так широко используются, и они наиболее подходят для ситуаций с низкими нагрузками. К тому же, они дают возможность сократить расход металла за счет производства изделий с изменяющимся сечением или применения двух и более типов стали.

Сырье для производства двутаврового проката отбирается с учетом предполагаемых климатических условий, природы и масштаба нагрузок. Вариативность выбора следующая:

  • При серийном изготовлении двутаврового проката, предназначенного для использования при стандартных погодных условиях и средних нагрузках, применяются углеродистые стали общего назначения. Их параметры определяются в соответствии с ГОСТ 380-2005. В зависимости от степени окисления, их классифицируют как спокойные (наивысшего качества), полуспокойные и кипящие. На сегодняшний день из стали, соответствующей ГОСТу 380-2005, производят около 80% металлической продукции, что обусловлено умеренной ценой и достаточно хорошими рабочими характеристиками.
  • Стальные конструкции, соответствующие ГОСТ 27772-2015 выделяются повышенным качеством по сравнению с аналогами, производимыми по ГОСТ 380-2005, и это обусловлено строгими мерками контроля химического состава. Эти марки стали используются для обработки и созадния фасонного и сортового проката.
  • Прокат высокопрочный, изготавливаемый из сталей с низким содержанием легирующих элементов, выполняется в соответствии с ГОСТ 19281-2014. Эти металлические сплавы включают в себя умеренные дозы алюминия, кремния и марганца. Изделия, выполненные из подобного рода сталей, обладают повышенной устойчивостью к динамическим воздействиям и эксплуатации при низких температурах.
  • Стали, обладающие легированными конструкционными свойствами и применяемые в мостостроении, также используются для производства металлопроката в соответствии с ГОСТом 55374-2023-12.

Государственное управление по техническому нормированию и метрологии приняло решение о прекращении с 30 ноября 2018 года двух металлургических нормативов, которые регулируют процесс производства двутавровых балок.

  • Размерные параметры двутавра с уклоном внутренних граней были стандартизированы в соответствии с ГОСТ 8239-89.
  • Сортамент двутавра с параллельными гранями внутренних полок был определен в ГОСТ 26020-83.

Нормативный документ ГОСТ 26020-83 сменился на ГОСТ Р 57837-2017, в котором прописаны технические условия для горячекатаной балки с параллельными внутренними гранями полок. Данный регулятивный акт в полной мере отражает современные научные и технические достижения, а также передовой отечественный и зарубежный опыт. На данный момент правовое регулирование процесса производства двутавровой балки с уклоном внутренних граней отсутствует.

Набор требований нового стандарта ГОСТ Р 57837-2017 полностью совпадает с требованиями СТО АСЧМ 20-93 – другого регламента, который ранее действовал параллельно с ГОСТом 26020-83. В отношении маркировки металлических изделий с двутавровой формой, основываясь на правилах ГОСТа, следует указывать:

  • Номер - это параметр, отвечающий за высоту стенки (h) двутавровой балки.
  • буква указывает на вид конструктивного исполнения;
  • Чем больше значение индекса, тем больше пересечение в поперечном направлении.

Кроме размеров стенки, двутавровый профиль описывается следующими параметрами: ширина полки (b), толщина полки (t) и толщина стенки (s). В зависимости от конструкционной реализации можно выделить такие виды изделий, как балочные, широкополочные, колонные и свайные.

Балочные

Стенка балочного нормального двутавра, которую можно увидеть обозначенной буквой Б в маркировке, имеет существенно большие размеры по сравнению с шириной его полок. Главным применением этого балочного двутавра является создание конструктивных систем, предназначенных для сопротивления изгибам, а также основание решетчатых балочных систем. Кроме того, этот продукт широко используется при разработке кровель, лестничных маршей, а также в целях усиления фундамента.

Табличные данные размеров стандартного балочного двутавра

№ двутавра h b s t r F M P
1 2 3 4 5 6 7 8 9
10Б1 100 55 4,1 5,7 7 10,32 8,1 16,512
12Б1 117,6 64 3,8 5,1 7 11,03 8,7 17,648
12Б2 120 64 4,4 6,3 7 13,21 10,4 21,136
14Б1 137,4 73 3,8 5,6 7 13,39 10,5 21,424
14Б2 140 73 4,7 6,9 7 16,43 12,9 26,288
16Б1 157 82 4 5,9 9 16,18 12,7 25,888
16Б2 160 82 5 7,4 9 20,09 15,8 32,144
18Б1 177 91 4,3 6,5 9 19,58 15,4 31,328
18Б2 180 91 5,3 8 9 23,95 18,8 38,32
20Б0 198 99 4,5 7 11 23,18 18,2 37,088
20Б1 200 100 5,5 8 11 27,16 21,3 43,456
20Б2 203 101 6,5 9,5 11 32,19 25,3 51,504
20Б3 208 102 8 12 11 40,24 31,6 64,384
25Б1 248 124 5 8 12 32,68 25,7 52,288
25Б2 250 125 6 9 12 37,66 29,6 60,256
25Б3 255 126 7,5 11,5 12 47,62 37,4 76,192
25Б4 260 127 9 14 12 57,68 45,3 92,288
30Б1 298 149 5,5 8 13 40,8 32 65,28
30Б2 300 150 6,5 9 13 46,78 36,7 74,848
30Б3 305 151 8 11,5 13 58,74 46,1 93,984
30Б4 310 152 9,5 14 13 70,8 55,6 113,28
35Б1 346 174 6 9 14 52,68 41,4 84,288
35Б2 350 175 7 11 14 63,14 49,6 101,024
35Б3 355 176 8,5 13,5 14 77,08 60,5 123,328
35Б4 361 177 10 16,5 14 92,89 72,9 148,624
40Б1 396 199 7 11 16 72,16 56,6 115,456
40Б2 400 200 8 13 16 84,12 66 134,592
40Б3 406 201 9,5 16 16 102,05 80,1 163,28
40Б4 412 202 11 19 16 120,1 94,3 192,16
45Б1 446 199 8 12 18 84,3 66,2 134,88
45Б2 450 200 9 14 18 96,76 76 154,816
45Б3 456 201 10,5 17 18 115,43 90,6 184,688
45Б4 462 202 12 20 18 134,22 105,4 214,752
50Б1 492 199 8,8 12 20 92,38 72,5 147,808
50Б2 496 199 9 14 20 101,27 79,5 162,032
50Б3 500 200 10 16 20 114,23 89,7 182,768
50Б4 508 201 12 20 20 139,99 109,9 223,984
50Б5 516 202 15 24 20 170,59 133,9 272,944
55Б1 543 220 9,5 13,5 24 113,36 89 181,376
55Б2 547 220 10 15,5 24 124,74 97,9 199,584
55Б3 553 221 12 18,5 24 148,63 116,7 237,808
55Б4 560 222 14 22 24 174,86 137,3 279,776
60Б1 596 199 10 15 22 120,45 94,6 192,72
60Б2 600 200 11 17 22 134,41 105,5 215,056
60Б3 604 201 12,5 19 22 151,28 118,8 242,048
60Б4 612 202 15 23 22 181,97 142,8 291,152
70Б1 691 260 12 15,5 24 164,74 129,3 263,584
70Б2 697 260 13 18,5 24 186,94 146,7 299,104
70Б3 702 261 14,5 21 24 210,26 165,1 336,416
70Б4 710 262 17 25 24 248,14 194,8 397,024

Балки с широкой полкой

Полки двутавровой балки с большой шириной полок имеют размер, близкий к высоте ее стенки. Подобный профиль способен выдерживать на 40% большую нагрузку по сравнению с обычной балкой. Обычно такие изделия используются в тех случаях, когда необходимо обеспечить большую область опоры для конструкций на профиль или, наоборот, для балок на базе. Их часто применяют при монтаже перекрытий в помещениях больших размеров, причем длина этих перекрытий незначительно меньше дистанции между несущими стенами.

Табличный перечень широкополочных балок-двутавров.

№ двутавра h b s t r F M P
1 2 3 4 5 6 7 8 9
20Ш0 190 149 5 7 13 31,11 24,4 49,776
20Ш1 194 150 6 9 13 39,01 30,6 62,416
20Ш2 199 151 7,5 11,5 13 49,38 38,8 79,008
20Ш3 204 152 9 14 13 59,85 47 95,76
20Ш4 211 155 11 17,5 13 75,06 58,9 120,096
20Ш5 218 157 13 21 13 90,27 70,9 144,432
20Ш6 228 159 16 26 13 112,29 88,1 179,664
25Ш0 240 174 6 9 16 46,84 36,8 74,944
25Ш1 244 175 7 11 16 56,24 44,1 89,984
25Ш2 249 176 8,5 13,5 16 68,59 53,8 109,744
25Ш3 256 177 10,5 17 16 85,69 67,3 137,104
25Ш4 264 182 13 21 16 107,5 84,4 172
25Ш5 274 184 16 26 16 133,4 104,7 213,44
25Ш6 286 186 19 32 16 163,42 128,3 261,472
30Ш0 290 199 7 10 18 61,48 48,3 98,368
30Ш1 294 200 8 12 18 72,38 56,8 115,808
30Ш2 300 201 9 15 18 87,38 68,6 139,808
30Ш3 306 203 11 18 18 105,56 82,9 168,896
30Ш4 314 206 13 22 18 128,52 100,9 205,632
30Ш5 326 208 16 28 18 162,46 127,5 259,936
30Ш6 342 210 20 36 18 207,98 163,3 332,768
35Ш1 334 249 8 11 20 83,17 65,3 133,072
35Ш2 340 250 9 14 20 101,51 79,7 162,416
35Ш3 347 252 11 17,5 20 125,95 98,9 201,52
35Ш4 354 254 13 21 20 150,67 118,3 241,072
35Ш5 364 258 16 26 20 187,51 147,2 300,016
35Ш6 376 260 19 32 20 229,11 179,9 366,576
35Ш7 392 262 23 40 20 284,79 223,6 455,664
40Ш1 383 299 9,5 12,5 22 112,91 88,6 180,656
40Ш2 390 300 10 16 22 135,95 106,7 217,52
40Ш3 397 302 12 19,5 22 164,89 129,4 263,824
40Ш4 406 304 14,5 24 22 201,98 158,6 323,168
40Ш5 418 309 17,5 30 22 252,2 198 403,52
40Ш6 430 311 21 36 22 303,25 238,1 485,2
40Ш7 446 313 25 44 22 369,09 289,7 590,544
45Ш0 434 299 10 15 24 135,04 106 216,064
45Ш1 440 300 11 18 24 157,38 123,5 251,808
45Ш2 446 302 13 21 24 184,3 144,7 294,88
45Ш3 452 304 15 24 24 211,46 166 338,336
45Ш4 464 308 18 30 24 262,46 206 419,936
45Ш5 476 310 21 36 24 312,98 245,7 500,768
45Ш6 492 312 25 44 24 380,5 298,7 608,8
50Ш1 482 300 11 15 26 145,52 114,2 232,832
50Ш2 487 300 14,5 17,5 26 176,34 138,4 282,144
50Ш3 493 300 15,5 20,5 26 198,86 156,1 318,176
50Ш4 499 300 16,5 23,5 26 221,38 173,8 354,208
50Ш5 508 302 19 28 26 260,8 204,7 417,28
50Ш6 518 310 22 33 26 309,84 243,2 495,744
50Ш7 532 312 26 40 26 372,92 292,7 596,672
50Ш8 548 314 30 48 26 442,84 347,6 708,544
60Ш1 582 300 12 17 28 174,49 137 279,184
60Ш2 589 300 16 20,5 28 217,41 170,7 347,856
60Ш3 597 300 18 24,5 28 252,37 198,1 403,792
60Ш4 605 300 20 28,5 28 287,33 225,6 459,728
60Ш5 616 302 23 34 28 338,13 265,4 541,008
60Ш6 630 315 27 41 28 412,99 324,2 660,784
60Ш7 644 317 31 48 28 480,93 377,5 769,488
60Ш8 664 319 36 58 28 574,05 450,6 918,48
70Ш1 692 300 13 20 28 211,49 166 338,384
70Ш2 698 300 15 23 28 242,53 190,4 388,048
70Ш3 707 300 18 27,5 28 289,09 226,9 462,544
70Ш4 715 300 20,5 31,5 28 329,39 258,6 527,024
70Ш5 725 300 23 36,5 28 375,69 294,9 601,104
70Ш6 740 313 27 44 28 458,21 359,7 733,136
70Ш7 758 315 32 53 28 549,27 431,2 878,832
70Ш8 780 317 38 64 28 660,25 518,3 1056,4

Колонные

Пропорция между шириной полок и высотой стенки колонных двутавровых балок близка к 1:1. Данный металлопрокат отличается стабильностью в вертикальной плоскости. Балки этого типа используются в конструкциях, испытывающих нагрузки на сжатие, растяжение и изгиб. Основные области применения двутавра включают производство стержней для масштабных большегабаритных ферм, вертикальных колонн и опор, используемых на строительстве объектов гражданского, промышленного, сельскохозяйственного и складского назначения. Металлопрокат такого типа не требует сложной обработки и использования дополнительных элементов крепления. Кроме того, эти балки могут быть разрезаны вдоль вертикальной оси для создания решетчатых конструкций.

Список разновидностей колонного двутавра

№ двутавра h b s t r F M P
1 2 3 4 5 6 7 8 9
15К1 147 149 6 8,5 11 34,17 26,8 54,672
15К2 150 150 7 10 11 40,14 31,5 64,224
15К3 155 151 8,5 12,5 11 49,84 39,1 79,744
15К4 160 152 10 15 11 59,64 46,8 95,424
15К5 166 153 12 18 11 71,72 56,3 114,752
20К1 196 199 6,5 10 13 52,69 41,4 84,304
20К2 200 200 8 12 13 63,53 49,9 101,648
20К3 204 201 9 14 13 73,57 57,8 117,712
20К4 210 201 10,5 17 13 88,27 69,3 141,232
20К5 214 202 12 19 13 99,33 78 158,928
20К6 220 202 14 22 13 114,97 90,3 183,952
20К7 226 203 16 25 13 131,11 102,9 209,776
20К8 234 203 18 29 13 150,87 118,4 241,392
25К1 246 249 8 12 16 79,72 62,6 127,552
25К2 250 250 9 14 16 92,18 72,4 147,488
25К3 253 251 10 15,5 16 102,21 80,2 163,536
25К4 257 252 11 17,5 16 114,82 90,1 183,712
25К5 262 253 12,5 20 16 131,15 102,9 209,84
25К6 267 253 14 22,5 16 147,13 115,5 235,408
25К7 274 258 16 26 16 171,88 134,9 275,008
25К8 281 259 18 29,5 16 194,97 153 311,952
25К9 288 260 20 33 16 218,2 171,3 349,12
25К10 298 261 23 38 16 251,62 197,5 402,592
30К1 298 299 9 14 18 110,8 87 177,28
30К2 300 300 10 15 18 119,78 94 191,648
30К3 300 305 15 15 18 134,78 105,8 215,648
30К4 304 301 11 17 18 134,82 105,8 215,712
30К5 308 301 12 19 18 149,56 117,4 239,296
30К6 312 302 13 21 18 164,72 129,3 263,552
30К7 316 302 14,5 23 18 180,85 142 289,36
30К8 316 357 14,5 23 18 206,15 161,8 329,84
30К9 322 358 16 26 18 232,14 182,2 371,424
30К10 328 359 18 29 18 259,6 203,8 415,36
30К11 334 360 20 32 18 287,18 225,4 459,488
30К12 341 361 22 35,5 18 318,49 250 509,584
30К13 350 362 24 40 18 357,18 280,4 571,488
30К14 356 371 27 43 18 394,74 310 631,584
30К15 364 372 30 47 18 433,46 340 693,536
30К16 374 373 33 52 18 479,8 377 767,68
30К17 384 374 36 57 18 526,34 413 842,144
30К18 396 375 39 63 18 580,58 456 928,928
30К19 408 385 43 69 18 650,18 510 1040,288
30К20 422 387 47 76 18 717,92 564 1148,672
30К21 440 389 52 85 18 804,48 632 1287,168
35К1 342 348 10 15 20 139,03 109,1 222,448
35К1.5 346 349 11 17 20 156,41 122,8 250,256
35К2 350 350 12 19 20 173,87 136,5 278,192
35К3 355 351 13,5 21,5 20 196,48 154,2 314,368
35К4 360 352 15 24 20 219,19 172,1 350,704
35К5 365 353 16,5 26,5 20 242 190 387,2
35К6 369 360 18 28,5 20 264,79 207,9 423,664
35К7 376 361 20 32 20 296,87 233 474,992
35К8 382 362 22 35 20 325,47 255,5 520,752
35К9 389 363 24 38,5 20 357,82 280,9 572,512
35К10 396 364 26,5 42 20 391,87 307,6 626,992
35К11 404 374 29 46 20 437,99 344 700,784
35К12 414 375 32 51 20 485,77 381 777,232
35К13 424 376 35 56 20 533,75 419 854
35К14 434 377 38 61 20 581,93 457 931,088
35К15 446 378 42 67 20 640,99 503 1025,584
35К16 458 392 46 73 20 719,27 565 1150,832
35К17 472 393 50 80 20 788,23 619 1261,168
35К18 488 394 55 88 20 868,47 682 1389,552
35К19 506 395 60 97 20 956,93 751 1531,088
35К20 520 409 65 104 20 1056,95 830 1691,12
35К21 540 411 71 114 20 1162,03 912 1859,248
35К22 562 413 77 125 20 1276,17 1002 2041,872
35К23 580 426 84 134 20 1407,19 1105 2251,504
35К24 604 430 92 146 20 1546,07 1214 2473,712
40К1 394 398 11 18 22 186,81 146,6 298,896
40К2 400 400 13 21 22 218,69 171,7 349,904
40К3 406 403 16 24 22 254,87 200,1 407,792
40К4 414 405 18 28 22 295,39 231,9 472,624
40К4.5 420 403 20 31 22 325,61 255,6 520,976
40К5 429 400 23 35,5 22 370,49 290,8 592,784
40К6 438 370 25 40 22 389,65 306 623,44
40К7 448 371 28 45 22 438,29 344 701,264
40К8 458 372 31 50 22 487,13 382 779,408
40К9 470 373 35 56 22 547,21 430 875,536
40К10 484 374 39 63 22 615,01 483 984,016
40К11 494 392 43 68 22 691,21 543 1105,936
40К12 510 393 48 76 22 773,35 607 1237,36
40К13 528 394 53 85 22 863,69 678 1381,904
40К14 548 395 59 95 22 965,87 758 1545,392
40К15 564 410 65 103 22 1081,45 849 1730,32
40К16 588 412 72 115 22 1209,51 949 1935,216
40К17 616 414 80 129 22 1358,67 1067 2173,872
40К18 638 430 87 140 22 1519,61 1193 2431,376
40К19 668 435 96 155 22 1696,33 1332 2714,128

Свайные

Данная категория является наименьшей, она включает всего 14 размеров. Изделия характеризуются массивным сечением поперек. Вертикальная часть приближенно соответствует широте горизонтальных частей, а толщина вертикальной части совпадает с толщиной горизонтальных частей. Двутавровый металлический свайный прокат способен выдерживать большие нагрузки.

Таблица разновидностей свайного двутавра

№ двутавра h b s t r F M P
1 2 3 4 5 6 7 8 9
13С1 128 118 9 9 12 32,38 56,2 51,808
20С1 200 204 12 12 13 71,53 56,2 114,448
25С1 244 252 11 11 16 82,06 64,4 131,296
25С2 250 255 14 14 16 104,68 82,2 167,488
30С1 294 302 12 12 18 107,66 84,5 172,256
30С2 300 305 15 15 18 134,78 105,8 215,648
32С1 326,7 320 24,8 24,8 15 229,28 105,8 366,848
32С2 337,9 326 30,3 30,4 15 283,97 105,8 454,352
35С1 338 351 13 13 20 135,25 106,2 216,4
35С2 344 354 16 16 20 166,63 130,8 266,608
35С3 350 357 19 19 20 198,37 155,7 317,392
40С1 388 402 15 15 22 178,45 140,1 285,52
40С2 394 405 18 18 22 214,39 168,3 343,024
40С3 400 408 21 21 22 250,69 196,8 401,104

Дополнительные элементы в виде балок и колонн

Товары из вспомогательных линий обозначаются на маркировке начальной буквой Д. Возможность их выбора помогает найти балку, которая наиболее точно соответствует предполагаемым условиям использования.

Табличный перечень дополнительного балки-двутавра.

№ двутавра h b s t r F M P
1 2 3 4 5 6 7 8 9
20ДБ1 207 133 5,8 8,4 7,6 33,87 26,6 54,192
20ДБ2 210 134 6,4 10,2 7,6 39,97 31,3 63,952
25ДБ1 251 146 6 8,6 7,6 39,64 31,1 63,424
25ДБ2 256 146 6,3 10,9 7,6 47,08 37 75,328
25ДБ3 260 147 7,2 12,7 7,6 54,73 43 87,568
25ДБ4 258 146 6,1 9,1 7,6 41,7 32,7 66,72
25ДБ5 262 147 6,6 11,2 7,6 49,24 38,5 78,784
25ДБ6 266 148 7,6 13 7,6 57,22 44,8 91,552
30ДБ1 309 102 6 8,9 7,6 36,12 28,3 57,792
30ДБ2 313 102 6,6 10,8 7,6 41,76 32,7 66,816
30ДБ3 310 165 5,8 9,7 8,9 49,54 38,7 79,264
30ДБ4 313 166 6,6 11,2 8,9 57,04 44,5 91,264
30ДБ5 317 167 7,6 13,2 8,9 66,85 52 106,96
30ДБ6 303 165 6 10,2 8,9 51,3 40,3 82,08
30ДБ7 307 166 6,7 11,8 8,9 58,84 46,1 94,144
30ДБ8 310 167 7,9 13,7 8,9 68,76 54 110,016
35ДБ1 349 127 5,8 8,5 10,2 41,74 32,9 66,784
35ДБ2 353 128 6,5 10,7 10,2 49,84 39 79,744
35ДБ3 352 171 6,9 9,8 10,2 57,34 44,6 91,744
35ДБ4 355 171 7,2 11,6 10,2 64,45 51 103,12
35ДБ5 358 172 7,9 13,1 10,2 72,17 58 115,472
35ДБ6 363 173,2 9,1 15,7 10,2 85,45 67,1 136,72
35ДБ7 353 254 9,5 16,4 16 115,93 91 185,488
35ДБ8 357 255 10,5 18,3 16 129,17 101 206,672
35ДБ9 360 256 11,4 19,9 16 140,59 110 224,944
35ДБ10 363 257 13 21,7 16 155,28 122 248,448
40ДБ1 399 140 6,4 8,8 10,2 49,94 38,8 79,904
40ДБ2 403 140 7 11,2 10,2 58,9 46,1 94,24
40ДБ3 403 177 7,5 10,9 10,2 68,07 53 108,912
40ДБ4 407 178 7,7 12,8 10,2 75,83 60 121,328
40ДБ5 410 179 8,8 14,4 10,2 85,99 67 137,584
40ДБ6 413 180 9,7 16 10,2 95,45 75 152,72
40ДБ7 417 181 10,9 18,2 10,2 108,26 85 173,216
45ДБ1 450 152 7,6 10,8 10,2 66,28 52 106,048
45ДБ2 455 153 8 13,3 10,2 75,86 60 121,376
45ДБ3 459 154 9,1 15,4 10,2 87,29 68 139,664
45ДБ4 462 154,4 9,6 17 10,2 94,48 74,2 151,168
45ДБ5 466 155,3 10,5 18,9 10,2 104,56 82,1 167,296
45ДБ6 453 189,9 8,5 12,7 10,2 85,47 67,1 136,752
45ДБ7 457 190 9 14,5 10,2 94,51 74 151,216
45ДБ8 460 191 9,9 16 10,2 104,39 82 167,024
45ДБ9 463 192 10,5 17,7 10,2 113,76 89 182,016
45ДБ10 466 193 11,4 19 10,2 123,03 97 196,848
45ДБ11 469 194 12,6 20,6 10,2 134,72 106 215,552
53ДБ3 533 209 10,2 15,6 12,7 117,78 92,5 188,448
53ДБ4 537 210 10,9 17,4 12,7 129,2 101,4 206,72
53ДБ5 539 211 11,6 18,8 12,7 138,88 109 222,208
53ДБ6 544 212 13,1 21,2 12,7 156,98 123,2 251,168
53ДБ7 549 214 14,7 23,6 12,7 176,16 138,3 281,856
60ДБ1 599 178 10 12,8 12,7 104,29 82 166,864
60ДБ2 603 179 10,9 15 12,7 117,54 92 188,064
60ДБ3 603 228 10,5 14,9 12,7 129,51 101 207,216
60ДБ4 608 228 11,2 17,3 12,7 144,49 113 231,184
60ДБ5 612 229 11,9 19,6 12,7 159,32 125 254,912
60ДБ6 617 230 13,1 22,2 12,7 178,52 140 285,632

Табличный перечень дополнительного ассортимента колонных двутавров

№ двутавра h b s t r F M P
1 2 3 4 5 6 7 8 9
10ДК1 96 100 5 8 12 21,2 16,7 33,92
10ДК2 100 100 6 10 12 26 20,4 41,6
ЮДКЗ 120 106 12 20 12 53,2 41,8 85,12
12ДК1 114 120 5 8 12 25,3 19,9 40,48
12ДК2 120 120 6,5 11 12 34 26,7 54,4
12ДКЗ 140 126 12,5 21 12 66,4 53,1 106,24
14ДК1 133 140 5,5 8,5 12 31,4 24,7 50,24
14ДК2 140 140 7 12 12 43 33,7 68,8
14ДКЗ 160 145 13 22 12 80,6 63,2 128,96
15ДК1 152 152 5,8 6,6 7,6 28,61 22,5 45,776
15ДК2 157 153 6,6 9,3 7,6 38,09 29,8 60,944
15ДКЗ 162 154 8,1 11,6 7,6 47,47 37,1 75,952
16ДК1 152 160 6 9 15 38,8 30,4 62,08
16ДК2 160 160 8 13 15 54,3 42,6 86,88
16ДКЗ 180 166 14 23 15 97,1 76,2 155,36
18ДК1 171 180 6 9,5 15 45,3 35,5 72,48
18ДК2 180 180 8,3 14 15 65,3 51,2 104,48
18ДКЗ 200 186 14,5 24 15 113,3 88,9 181,28
20ДК1 203 203 7,2 11 10,2 58,59 46,1 93,744
20ДК2 206 204 7,9 12,6 10,2 66,58 52 106,528
20ДКЗ 210 205 9,1 14,2 10,2 75,64 59 121,024
20ДК4 216 206 10,2 17,4 10,2 91,06 71 145,696
20ДК5 222 209 13 20,6 10,2 110,51 86 176,816
20ДК6 229 210 14,5 23,7 10,2 126,77 100 202,832
25ДК1 253 254 8,6 14,2 12,7 92,84 73 148,544
25ДК2 256 255 9,4 15,6 12,7 102,08 80 163,328
25ДКЗ 260 256 10,7 17,3 12,7 114,08 89 182,528
25ДК4 264 257 11,9 19,6 12,7 128,88 101 206,208

В прошлом ГОСТ 8239-89 контролировал производство данной продукции. Ныне он аннулирован, однако, из-за отсутствия нового регулятора, в некоторых ситуациях приходится прибегать к использованию устаревших норм. Специфика данного Н-образного профиля в том, что его внутренняя сторона полки образует с между собой слегка скошенный угол. Такой вид продукции актуален для использования в составе крыш, крановых эстакад и подвесных путей. Его применяют для армирования больших по размеру бетонных конструкций.

Таблица типов двутавра со склоном внутренних граней секций

Волков Семён

Автор: Волков Семён

Эксперт в области металлопроката и металловедения
