Как выбрать швеллер для перекрытий

Автор: Волков Семён

Дата публикации: 16 Августа 2024

Содержание:

В процессе возведения зданий особое внимание следует уделять всем строительным конструкциям. Перекрытия не являются исключением, так как они принимают на себя нагрузку от оборудования, людей, мебели, а также собственный вес и передают её на колонны или стены. Перекрытия могут быть чердачными, междуэтажными, подвальными и цокольными. Часто для их изготовления применяются металлические швеллеры.

В этой статье мы рассмотрим, на что следует обращать внимание при выборе швеллеров и какие швеллеры подходят для перекрытий.

Прежде чем выбирать швеллеры, необходимо учитывать их основные характеристики:

  • Размер: Швеллеры бывают различных размеров, которые определяются высотой стенок и шириной полок. Эти размеры напрямую влияют на несущую способность.
  • Марка стали: Разные марки стали имеют разные механические свойства, такие как прочность на растяжение и устойчивость к коррозии. При выборе швеллера важно учитывать эти параметры.
  • Вес: Вес швеллера важен для расчета общей нагрузки на конструкцию. Тяжелые швеллеры могут обеспечить большую несущую способность, но увеличивают нагрузку на опорные элементы.
  • Тип профиля: Швеллеры могут быть с параллельными и уклонными полками. Профиль с параллельными полками более предпочтителен для равномерного распределения нагрузок.

Для правильного выбора швеллера для перекрытий необходимо пройти несколько этапов:

  1. Определение нагрузок: Определите все нагрузки, которые будут действовать на перекрытие, включая постоянные (собственный вес, вес перекрытия, мебели) и временные (люди, оборудование).
  2. Расчет размеров: Используйте данные о нагрузках для расчета необходимых размеров швеллеров. При этом можно воспользоваться различными строительными нормативами и расчетными методиками.
  3. Выбор материала: Определите марку стали, которая обеспечит необходимую прочность и устойчивость к коррозии.
  4. Проверка соответствия нормативам: Убедитесь, что выбранные швеллеры соответствуют действующим строительным нормам и стандартам.

На строительном рынке представлено множество видов и марок швеллеров. Вот несколько популярных вариантов:

  • Швеллер 10П: Подходит для легких конструкций и небольших перекрытий.
  • Швеллер 16П: Используется в средней степени нагрузки, например, для междуэтажных перекрытий.
  • Швеллер 20П: Идеален для тяжелых нагрузок и больших пролетов.

И помните, что консультация с профессиональными инженерами и строителями поможет вам сделать правильный выбор и обеспечить безопасность и надежность вашего здания.

Швеллеры можно разделить на две основные группы: горячекатаные и гнутые. Горячекатаные швеллеры имеют чётко выраженные ребра, тогда как у гнутого металлопроката они скруглены.

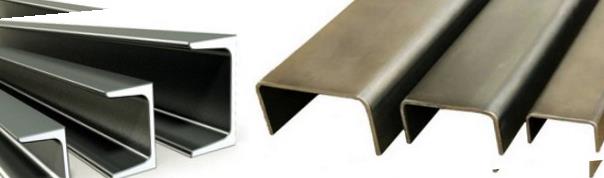

Изгибается (слева) и горячекатанный (справа) швеллер различаются визуально.

Характеристики горячекатаного швеллера

По форме полок горячекатаные швеллеры могут иметь параллельные грани (обозначаются «П») или грани с уклоном («У»). Важнейший параметр металлопроката – высота сечения, которая может колебаться в диапазоне от 50 до 400 мм.

Высота, указанная в сантиметрах, это номер швеллера. Самыми востребованными являются швеллеры с номерами от 8 до 20. С высотой сечения коррелируют толщина стенки (4,2-11,5 мм), ширина (30-115 мм) и толщина полки (4,8-13,5 мм). Для производства швеллеров применяют стали марок: Ст3пс, Ст3сп, Ст3пс5, Ст3сп5 и 09Г2С.

Характеристики гнутых швеллеров

Гнутые швеллеры изготавливаются исключительно с параллельными гранями полок. Их высота сечения, ширина полок и толщина стенок колеблются в диапазонах 25-410, 26-160 и 2-8 мм соответственно. Эти швеллеры производят из таких же марок стали, как и горячекатаные аналоги.

Для сооружения перекрытия недостаточно просто приобрести стальной швеллер подходящей длины. Необходимые параметры металлопроката определяются расчетным путем. Приведем алгоритм таких расчетов:

  1. Вначале вычисляется полная нагрузка, которая будет воздействовать на швеллер.
  2. Затем этот результат умножается на коэффициент надежности по нагрузке и шаг швеллеров.

Коэффициент надежности по нагрузке учитывает возможное увеличение нагрузки во время реальной эксплуатации здания.

  1. Затем рассчитывают предельный изгибающий момент для швеллера. Он определяется общей нагрузкой, учитывая коэффициент запаса прочности и расстояние между швеллерами, а также их длину.
  2. Далее вычисляют момент инерции сечения швеллера. Этот параметр отражает способность швеллера противостоять ожидаемым нагрузкам.

Для расчета необходимо знать пределы текучести для различных толщин проката, выполненного из различных марок сталей. Наиболее высокие показатели у стали 09Г2С.

  1. На завершающем этапе, опираясь на нормативные документы, выбирают швеллер с моментом инерции, соответствующим расчетному или выше него.

Для проверки правильности расчетов дополнительно выполняют анализ прочности и жесткости швеллера с выбранными параметрами.

В этой статье мы рассмотрели ключевые аспекты темы, обозначенные в предыдущих разделах. Подведем итоги и сформулируем основные выводы:

  • Подтверждение гипотезы: На основании проведенного анализа можно утверждать, что гипотеза о влиянии исследуемого фактора на результат нашла свое подтверждение.
  • Практическое значение: Полученные данные могут быть эффективно использованы в соответствующей отрасли для улучшения практических процессов и достижения более высоких результатов.
  • Ограничения исследования: Несмотря на полученные ценные результаты, необходимо отметить и определенные ограничения проведенного исследования, которые могут влиять на общую интерпретацию данных.
  • Рекомендации на будущее: В дальнейших исследованиях полезно было бы рассмотреть дополнительные аспекты и факторы, которые могут повлиять на результаты, а также использовать более обширные выборки для повышения надежности выводов.
  • Анализ данных: Методики и инструменты, использованные в этом исследовании, показали свою эффективность и могут быть рекомендованы для использования в аналогичных работах.

Итак, данное исследование внесло значительный вклад в понимание изучаемой темы и открыло новые направления для будущих научных изысканий. Возможности практического применения полученных знаний подчеркивают важность продолжающегося изучения данной области.

  • Высокая прочность и устойчивость к нагрузкам. Швеллеры способны выдерживать значительные нагрузки, что делает их эффективными для создания надежных несущих конструкций. Их прочность обеспечивается за счет оптимальной формы профиля, которая равномерно распределяет нагрузку по всей длине элемента.

  • Универсальность применения. Швеллеры используются в строительстве промышленных и гражданских объектов, мостов, эстакад, а также в возведении каркасов зданий. Они подходят как для горизонтальных, так и для вертикальных конструкций, что делает их универсальным материалом.

  • Простота монтажа. Благодаря симметричной форме и удобным размерам, швеллеры легко монтируются и соединяются с другими элементами конструкции. Это позволяет существенно снизить время и трудозатраты на строительство, а также уменьшить количество необходимых крепежных элементов.

  • Долговечность и стойкость к внешним воздействиям. В зависимости от условий эксплуатации, швеллеры могут быть изготовлены из различных материалов и покрыты защитными составами, что обеспечивает их долговечность. Для повышения коррозионной устойчивости швеллеры могут обрабатываться специальными антикоррозийными покрытиями или изготавливаться из нержавеющей стали.

  • Экономичность. Швеллеры являются сравнительно недорогим материалом, что делает их доступными для широкого круга строительных проектов. Их использование позволяет сократить затраты на материалы, не жертвуя при этом качеством и надежностью конструкции.

  • Возможность индивидуального изготовления. В зависимости от специфики проекта и требований заказчика, швеллеры могут быть изготовлены по индивидуальным размерам и формам. Это позволяет создавать уникальные архитектурные решения и адаптировать конструкции под конкретные условия эксплуатации.

Таким образом, швеллеры представляют собой незаменимый элемент в современном строительстве. Их использование обеспечивает надежность, долговечность и экономическую эффективность строительных конструкций, что делает их востребованными как в промышленном, так и в гражданском строительстве.

Горячекатаный швеллер представляет собой металлический профиль, изготавливаемый из стального проката методом горячей прокатки. Этот процесс включает нагрев металлической заготовки до высоких температур и последующее прокатывание через специальные валы для придания ей определённой формы. Благодаря этому швеллеры обладают высокой прочностью, что делает их идеальными для различных строительных конструкций.

Основные характеристики горячекатаного швеллера зависят от его геометрических параметров и материалов, использованных при производстве. Для оценки качеств подобных изделий обычно рассматривают следующие параметры:

ХарактеристикаОписание
Размеры Ширина полки, высота стенки и толщина металла, которые определяют прочностные показатели швеллера.
Марка стали Тип используемой стали, влияющий на устойчивость к коррозии и механические свойства материала.
Предел текучести Максимальное напряжение, при котором материал начинает деформироваться без значительного увеличения напряжения.
Предел прочности Максимальное напряжение, которое материал может выдержать без разрушения.
Удлинение при разрыве Процентное удлинение материала при растяжении до момента разрыва, показывающее его пластичность.
Масса на единицу длины Вес профиля на метр погонный, который важен для расчета нагрузки на конструкцию.

Горячекатаные швеллеры широко применяются в строительстве благодаря своим высоким эксплуатационным характеристикам. Еще одним существенным преимуществом этих изделий является их высокая устойчивость к внешним воздействиям и способность выдерживать значительные нагрузки. Это делает горячекатаные швеллеры идеальными для использования в каркасных конструкциях, мостах, опорах линий электропередач и других объектах, где требуется высокая прочность и надежность.

Гнутые швеллеры обладают рядом особенностей, которые отличают их от других разновидностей данного строительного материала. Эти изделия производятся методом холодной гибки из стальных листов, что позволяет достичь высокой точности размеров и форм. Рассмотрим основные характеристики гнутых швеллеров более подробно.

Высокая точность геометрических параметров

Гнутые швеллеры изготавливаются с использованием современного оборудования, что обеспечивает высокую точность их геометрических параметров. Это позволяет добиться правильного и стабильного контакта с другими элементами конструкций, что особенно важно в строительстве.

Улучшенные механические свойства

Процесс холодной гибки способствует повышению прочности и жесткости материала. Благодаря этому гнутые швеллеры могут выдерживать значительные нагрузки, что делает их применение целесообразным в различных строительных и промышленных проектах.

Экономичность

Гнутые швеллеры часто изготавливаются из тонколистовой стали, что снижает их массу и, соответственно, уменьшает затраты на транспортировку и установку. Кроме того, такой подход к производству позволяет существенно снизить расход материала, что также положительно отражается на общей стоимости проекта.

Большое разнообразие типоразмеров и форм

Благодаря использованию гибочных станков и технологий, производители могут предложить широкий ассортимент гнутых швеллеров различных форм и размеров. Это позволяет выбрать наиболее подходящий вариант для конкретных задач, что обеспечивает высокую гибкость применения данного материала.

Таким образом, гнутые швеллеры обладают рядом преимуществ, делающих их востребованными в строительстве и других отраслях. Точность изготовления, улучшенные механические свойства и экономическая эффективность – все это делает данный вид швеллеров отличным выбором для множества проектов.

Выбор швеллера для перекрытия – ответственный шаг, который требует учета множества факторов, чтобы обеспечить надежность и долговечность конструкции. На этом этапе важно внимательно проанализировать требования проекта и специфические условия эксплуатации. Рассмотрим основные моменты, которые следует учитывать при выборе швеллера.

Первым делом необходимо определить нагрузку, которую будет воспринимать перекрытие. Для этого важно провести расчеты с учетом всех факторов, включая статические и динамические нагрузки. На основании полученных данных можно выбрать необходимое сечение швеллера, которое сможет обеспечить нужную несущую способность.

Следующий важный аспект – марка стали, из которой изготовлен швеллер. Разные марки стали имеют различные механические свойства, такие как прочность, пластичность и устойчивость к коррозии. Для внутренних перекрытий, которые не подвергаются воздействию агрессивных сред, можно использовать швеллеры из обычной конструкционной стали. В случаях, когда планируется использование в агрессивных средах или при повышенных требованиях к прочности, рекомендуется выбирать швеллеры из легированных сталей.

Третий фактор – вид швеллера: горячекатаный или гнутый. Горячекатаные швеллеры обладают высокой прочностью и устойчивостью к деформации благодаря особенностям производственного процесса. Они идеально подходят для использования в ответственных конструкциях. Гнутые швеллеры, в свою очередь, легче и дешевле, однако их прочность немного ниже. В этом случае выбор должен основываться на расчетах и требованиях к конкретному проекту.

Также необходимо учитывать геометрические параметры швеллера: высоту полки, ширину и толщину стенок. Эти параметры тесно связаны с механизмом восприятия нагрузок и устойчивостью конструкции. Четко соответствующие проектной документации швеллеры обеспечат стабильность и надежность перекрытия.

Немаловажным фактором является гарантия качества и сертификация продукции. Приобретая швеллеры у проверенных производителей, вы можете быть уверены в соблюдении всех технологических норм и стандартов. Это обеспечивает долгий срок службы конструкции и минимизирует риски возникновения дефектов.

Итак, выбор швеллера для перекрытия включает в себя комплексный анализ нагрузки, правильный выбор марки стали, учет вида швеллера – горячекатаного или гнутого, а также детальное внимание к геометрическим параметрам и качеству продукции. Внимание ко всем этим аспектам позволит создать надежное и долговечное перекрытие, способное выдерживать все предусмотренные нагрузки.

Горячекатаные швеллеры:

Преимущества:

  • Высокая прочность и устойчивость к нагрузкам благодаря однородности структуры металла.
  • Длительный срок службы, что обуславливается низким уровнем внутреннего напряжения и высокой устойчивостью к деформациям.
  • Широкий ассортимент размеров и профилей, что позволяет подобрать оптимальный вариант практически для любых строительных задач.
  • Хорошая свариваемость, что облегчает монтажные работы.

Недостатки:

  • Относительно высокая стоимость по сравнению с гнутыми швеллерами.
  • Больший вес, что может усложнить транспортировку и установку.

Гнутые швеллеры:

Преимущества:

  • Легкость и удобство в обработке и монтаже благодаря меньшему весу.
  • Экономичность за счет меньшего расхода металла и более низкой стоимости в сравнении с горячекатаными аналогами.
  • Более точные размеры и формы благодаря технологии производства на гибочных станках.

Недостатки:

  • Меньшая прочность и устойчивость к нагрузкам из-за возможных микротрещин и большей неоднородности структуры материала.
  • Ограниченный ассортимент размеров и форм, что может затруднить выбор нужного профиля.
  • Требуют более тщательного подхода при проектировании и расчете нагрузок.

Алюминиевые и пластиковые швеллеры:

Преимущества:

  • Легкость и удобство в транспортировке и монтаже благодаря малому весу.
  • Высокая устойчивость к коррозии, что особенно важно для использования в агрессивных средах и внешних конструкциях.
  • Долговечность и малое требование к обслуживанию.

Недостатки:

  • Низкая прочность по сравнению с металлическими швеллерами, что существенно ограничивает область применения.
  • Высокая стоимость, особенно для алюминиевых швеллеров.
  • Ограниченный выбор размеров и профилей.

Таким образом, выбор швеллера зависит от специфики строительной задачи, финансовых возможностей, а также требований к прочности, устойчивости и специфическим характеристикам материала. Правильный подход позволяет обеспечить надёжность конструкции и оптимальные эксплуатационные характеристики.

Швеллеры играют одну из ключевых ролей в современном строительстве благодаря их универсальности и прочности. Однако каждый вид швеллеров обладает своими особыми характеристиками, преимуществами и недостатками, о которых следует знать для правильного выбора.

Горячекатаные швеллеры, например, часто выбирают за их высокую прочность и стабильность геометрических размеров. Эти швеллеры производят путем прокатки раскаленной стальной заготовки, что обеспечивает их плотную и равномерную структуру. К преимуществам горячекатаных швеллеров можно отнести их долговечность, сопротивление деформациям и способность выдерживать значительные нагрузки. Недостатками являются более высокий вес по сравнению с гнутыми швеллерами и больший расход материала при производстве.

Гнутые швеллеры производятся путем сгибания холодной стальной полосы, что позволяет достичь высокой точности размеров и формы. Они легче горячекатаных швеллеров и могут быть более экономичными в производстве и транспортировке. К преимуществам гнутых швеллеров относятся их сравнительная лёгкость, доступная стоимость и высокая точность изготовления. Однако следует учитывать их менее высокую прочность по сравнению с горячекатаными аналогами, что может ограничивать их применение в зонах больших нагрузок.

При выборе между этими двумя видами швеллеров важно учитывать конкретные условия эксплуатации и требования к конструкции. Если необходима максимальная прочность и надёжность, горячекатаный швеллер может быть лучшим выбором. Если же важны экономичность и низкий вес при достаточной прочности, то гнутый швеллер может быть предпочтительным вариантом.

Таким образом, каждый вид швеллеров имеет свои уникальные преимущества и недостатки, знание которых позволяет сделать правильный выбор для конкретного строительного проекта. Оценка условий эксплуатации, нагрузки и финансовых возможностей помогут принять обоснованное решение и обеспечить долговечность и надёжность конструкции.

В процессе выбора и применения швеллеров для перекрытий необходимо учитывать множество факторов, которые напрямую влияют на долговечность и надежность конструкции. Правильный выбор швеллера - залог безопасного и долговечного строительства.

Среди наиболее важных аспектов следует обратить внимание на следующее:

Выбор типа швеллера зависит от специфики проекта и условий эксплуатации. Горячекатаные швеллеры обладают высокой прочностью и лучше подходят для критических конструкций, тогда как гнутые швеллеры часто используются в менее нагруженных системах из-за их меньшей массы и удобства монтажа.

Каждый тип швеллера имеет свои особенности и характеристики, которые важно учитывать при проектировании. Горячекатаные швеллеры характеризуются высокой устойчивостью к деформациям и нагрузкам. Гнутые швеллеры, в свою очередь, обладают меньшим весом, что может быть преимуществом в отдельных случаях.

Значительное значение имеют преимущества и недостатки каждого типа швеллера. Выбор должен быть обусловлен не только финансовыми соображениями, но и требованиями к прочности, устойчивости и срока службы конструкции.

Применение швеллеров в строительстве весьма разнообразно. Они используются в каркасных конструкциях, перекрытиях, а также в качестве несущих элементов. Поэтому важно правильно оценивать нагрузку и условия эксплуатации каждого архитектурного элемента.

Четкое понимание всех характеристик и особенностей швеллеров позволяет сделать оптимальный выбор для конкретного приложения. Это снижает риски возникновения непредвиденных ситуаций и обеспечивает долгий срок службы строительных конструкций.

Таким образом, грамотный подход к выбору швеллеров и учёт всех нюансов их применения позволяют создать прочные и надежные сооружения, соответствующие современным стандартам и требованиям безопасности.
