Как варить чугун полуавтоматом

Автор: Волков Семён

Дата публикации: 04 Сентября 2024

Можно ли использовать полуавтомат для сварки чугуна? Какие технологические моменты необходимо учесть при выполнении таких работ? Об этом читайте далее в нашем материале.

Выполнение сварочных работ с чугуном представляет собой технологическую сложность. Этот материал сложно выдерживает воздействие высоких температур и последующее охлаждение. Для получения качественного сварного шва требуется специальное оборудование и специализированные электроды.

Возникает вопрос: возможно ли осуществить сварку чугуна полуавтоматом? И какие технологические нюансы следует учитывать при таких работах? Эти вопросы рассмотрим дальше в нашей статье.

Особенности сварки чугуна

• Расплавленный чугун обладает высокой текучестью, что создает сложности при заваривании сквозных трещин и отверстий. Это свойство также часто приводит к прожиганию металла насквозь.
• Чугун имеет относительно низкую температуру плавления. Воздействие высокотемпературной электрической дуги вызывает отбеливание (изменение структуры) материала, из-за чего он становится более хрупким и может треснуть при остывании.
• Кислород, присутствующий в атмосфере, взаимодействует с углеродом, что вызывает образование множества пор в сварном шве. В результате прочность соединения значительно снижается.

Это – основные сложности, с которыми сталкиваются при сварке чугунных деталей. Для их преодоления используются различные технологии, предотвращающие быстрое разрушение соединения.

Методы сварки чугуна

Обычно для сварки чугунных элементов применяются две основные методики: горячая и холодная. Также может быть использован полугорячий метод сварки этого металла.

Холодная сварка

Этот метод позволяет сваривать чугун без предварительного нагрева. Он особенно эффективен для конструкций с крупными габаритами.

Одним из обязательных условий данного способа является применение специализированных электродов.

Часто для этих целей используют расходные материалы, содержащие железо, медь и никель. Эти вещества не взаимодействуют с углеродом, благодаря чему шов не становится чрезмерно хрупким.

При использовании холодной сварки важно делать перерывы между нанесением слоев, чтобы швы успели охладиться и избегать появления высоких внутренних напряжений. Это позволяет улучшить качество сварного соединения и минимизировать риск появления трещин.

Методы горячего и полугорячего нагрева

Ключевой момент — соблюдение температурного режима. Чугун нельзя нагревать выше 600 градусов, иначе может начаться процесс, которого стараются избежать при сварке — изменение структуры металла и отбеливание (формирование белого чугуна).

Этот метод имеет несколько вариантов в зависимости от степени нагрева. Например, при полугорячем способе детали нагреваются до 350-400 градусов, а теплый способ предполагает подогрев до 250 градусов.

После завершения сварочного процесса детали должны медленно остывать (иногда это занимает до 5 суток!), чтобы избежать появления трещин из-за слишком быстрого снижения температуры.

Горячие методы сварки более трудозатратны, но при этом они обеспечивают высококачественные соединения.

Для повышения эффективности горячей сварки часто используют специальные печи для равномерного прогрева деталей. Также применяется порошковая металлургия, где на место сварки наносятся специальные защитные покрытия, которые предотвращают окисление и образование дефектов.

Важную роль играет и выбор флюсов и добавок, которые помогают контролировать процессы, происходящие в зоне сварки, и улучшают свойства конечного шва.

Таким образом, выбор метода сварки чугуна зависит от множества факторов, включая размер и форму деталей, желаемое качество шва и доступное оборудование. Каждый метод имеет свои преимущества и недостатки, которые следует учитывать при планировании сварочных работ.

Сварка чугуна полуавтоматом

В большинстве случаев использование полуавтоматической сварки позволяет достигать очень качественных сварных швов. Секрет кроется в устройстве такого аппарата. Швы наносятся точечно, и каждая точка будто бы вбивается в поверхность металла. При этом полуавтомат не нагревает излишне большие площади. Итак, как же сваривать чугун полуавтоматом?

Подготовительные мероприятия

Независимо от выбранного устройства, будь то ручной инвертор или полуавтоматический аппарат, подготовка чугуна к сварке обязательна.

Металл тщательно очищается от загрязнений, и если на нем имеются следы масла, их необходимо удалить с помощью растворителей.

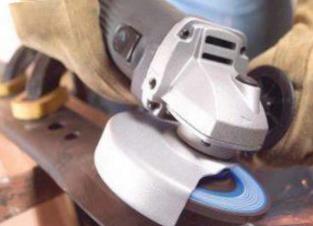

Кромки металла следует расширить по всей длине с помощью болгарки или зубила. Однако, зачистка должна проводиться очень аккуратно, путем многослойного удаления металла в несколько этапов!

При заваривании трещин по краям необходимо засверлить отверстия, чтобы предотвратить дальнейшее растрескивание во время сварки.

При толщине детали более 5 миллиметров необходимо сделать фаску под углом 45-60 градусов на краях. Тонкостенные изделия варятся с использованием графитовых подложек, чтобы избежать вытекания расплава и прожигания металла насквозь.

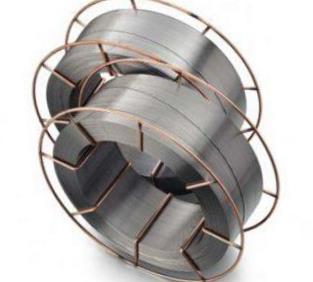

Выбор сварочной проволоки

Сегодня существуют специальные виды сварочной проволоки для работы с чугуном.

Проволоку выбирают в зависимости от применяемого способа сварки.

• Проволока марки ПП АНЧ-1 используется для сварки без подогрева (холодный метод).
• При полугорячем подогреве до 350 градусов применяют проволоку марки ПП АНЧ-2.
• Для горячего подогрева до 600 градусов выбирается проволока ПП АНЧ-3.

Каждый из этих расходных материалов представляет собой порошковую проволоку (обозначаемую как ПП), содержащую все необходимые элементы (медь, кремний, железо, никель и другие). Это позволяет использовать полуавтоматическую сварку для работы с чугуном.

Процесс сварки

Требуется строго контролировать нагрев, чтобы не превысить допустимые значения. Если случится перегрев, категорически нельзя допускать попадания воды на нагретый металл. Даже незначительное количество приведет к образованию трещин и может окончательно испортить изделие.

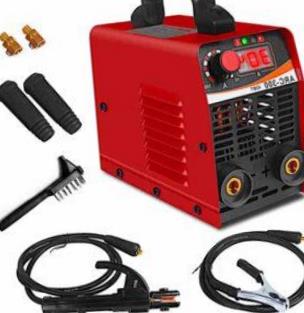

• Особое внимание следует уделить настройке сварочного оборудования. При сварке чугуна полуавтоматом используется малый постоянный ток и обратная полярность.
• Под свариваемые детали необходимо поместить графитовую подкладку (подформовку).
• Держатель располагают под углом 50-60 градусов к поверхности соединяемых деталей. Важно, чтобы был виден конец проволоки и был полный контроль над процессом.
• Шов формируют в несколько слоев за два-три прохода.
• Во время выполнения первого шва не следует выполнять колебательные и поперечные движения, как при работе со сталью.
• Последующие проходы можно выполнять с использованием поперечных движений кончика проволоки.
• По завершении сварки необходимо удалить шлак и обеспечить постепенное охлаждение детали. Для этого металл накрывают или засыпают негорючим материалом (асбест, древесный уголь).

Сварочный процесс при полуавтоматическом режиме происходит значительно быстрее, чем при ручном способе. Рекомендуется предварительно попрактиковаться в управлении скоростью шва и подачи проволоки!

Для защиты сварочной ванны от проникновения кислорода также можно применять полуавтоматический режим сварки с аргоном.

Что еще можно добавить к этому материалу? Поделитесь своим опытом сварочных работ в полуавтоматическом режиме в разделе комментариев. Какие виды проволоки вы использовали и какие настройки устанавливали на своем полуавтомате?

Типичные ошибки при сварке чугуна и как их избежать

Сварка чугуна представляет собой сложный процесс, и ошибки в нем могут привести к значительным дефектам и снижению качества конечного изделия. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

Первая типичная ошибка – недостаточная подготовка поверхности для сварки. Плохая очистка свариваемых деталей от масла, краски, ржавчины или других загрязнений может привести к неполной адгезии и возникновению пористости в сварном шве. Чтобы избежать этой проблемы, необходимо тщательно очищать поверхности деталей перед началом сварочных работ, используя металлические щетки, абразивные инструменты и растворители.

Вторая ошибка – неправильная температура предварительного и последующего нагрева. Чугун имеет высокую склонность к растрескиванию из-за термических напряжений. Недостаточный или чрезмерный нагрев может вызвать деформации или трещины. Для предотвращения этого следует точно соблюдать рекомендованные температурные режимы предварительного и последующего нагрева, которые зависят от типа чугуна и толщины свариваемых деталей.

Третья ошибка – использование неподходящих электродов и присадочных материалов. Некорректный выбор материалов может привести к низкой прочности сварного соединения и возникновению дефектов. Всегда следует подбирать электроды и присадочные материалы, специально предназначенные для сварки чугуна, и учитывать их совместимость с конкретным типом чугуна.

Четвертая ошибка – неправильная техника сварки. Например, чрезмерная скорость сварки может привести к недостаточному проплавлению корня шва, а слишком медленная скорость – к избыточному проплавлению и образованию раковин. Для избежания подобных проблем необходимо использовать оптимальные параметры сварочного процесса, такие как скорость подачи электрода, сила тока и напряжение, и придерживаться правильной техники наложения сварного шва.

Пятая ошибка – недостаточный контроль деформаций. При сварке чугунных изделий возможны значительные деформации из-за неравномерного нагрева и охлаждения. Чтобы избежать этого, следует применять методы контроля деформаций, такие как использование прихваточных швов, предварительное нагревание и применение специальных зажимов и фиксаторов для удержания деталей в заданном положении.

Шестая ошибка – пренебрежение необходимостью термической обработки после сварки. Термическая обработка позволяет снять внутренние напряжения и улучшить структуру металла в зоне шва. Несоблюдение этого этапа может привести к хрупкости и снижению прочности сварного соединения. Поэтому важно проводить термическую обработку, соответствующую типу чугуна и особенностям сварного изделия.

Путем тщательной подготовки, правильного выбора материалов и техники сварки, а также соблюдения всех технологических требований можно значительно снизить риск возникновения дефектов и повысить качество сварных соединений на чугунных изделиях.

Проблемы и решения при сварке чугуна

Сварка чугуна представляет собой сложный процесс, требующий учета множества факторов из-за специфических свойств этого материала. Учитывая его высокую хрупкость и склонность к растрескиванию, необходимо обратить внимание на ряд проблем, возникающих при сварочных работах, и возможные решения для их устранения.

• Распад графита

  Одной из основных проблем при сварке чугуна является распад графита в зоне термического воздействия. Это приводит к образованию хрупкого карбида железа, что негативно влияет на прочность сварного шва.

  Решение:

  • Применение электродов с минимальным полем графита мощностью от 10 до 20 А/мм².
  • Ограничение теплового воздействия на материал путем использования слабонагреденных электродов.

• Треск

  Чугун склонен к образованию трещин при быстром охлаждении после сварки.

  Решение:

  • Предварительный подогрев материала до температуры 300-500°C.
  • Медленное охлаждение детали после сварки с использованием накрытий или печей.

• Неполное проплавление

  Часто при сварке чугуна происходит неполное проплавление стыков, что снижает прочность сварного соединения.

  Решение:

  • Использование электродов с высоким содержанием никеля, обладающих более высокой литостойкостью.
  • Применение технологии двухслойной сварки для улучшения проплавления.

• Поры и включения

  Возникновение пор и включений в сварочном шве существенно ухудшает его качество.

  Решение:

  • Применение защитного газового покрытия для минимизации окисления.
  • Тщательная очистка поверхностей перед сваркой и использование флюсов.

Таким образом, для успешной сварки чугуна необходимо учитывать его особенности и применять специальные методики и материалы, что позволит избежать большинства проблем и получить качественный сварной шов.

Типичные ошибки при сварке чугуна и как их избежать

Сварка чугуна представляет собой сложный и ответственный процесс, требующий соблюдения множества технических и технологических особенностей. Ошибки, допущенные на различных этапах, могут привести к значительным повреждениям и снижению качества сварного шва. Рассмотрим наиболее распространенные из них и способы их предотвращения.

1. Неправильный выбор сварочного материала

Одной из типичных ошибок является использование неподходящих сварочных материалов, таких как обычная углеродная сталь вместо специальных никелевых или медных электродов. Это приводит к образованию хрупких соединений, которые легко трескаются под нагрузкой.

Избежать этой ошибки можно путем тщательного подбора сварочных материалов, специально предназначенных для чугуна. Консультация с производителями электродов и использование рекомендаций технической документации значительно помогают в выборе подходящего материала.

2. Недостаточная предварительная и последующая термическая обработка

Отсутствие или неправильная термическая обработка перед и после сварки приводит к большому числу дефектов, таких как трещины и поры в шве. Чугун обладает высокой склонностью к образованию трещин из-за своей жесткости и низкой пластичности.

Решением является проведение предварительного прогрева и тщательного контролирования температуры материала во время сварки. Также важно обеспечить медленное охлаждение после завершения сварки, что позволит избежать термических напряжений и трещин.

3. Неправильная техника сварки и неподходящий режим сварки

Применение неправильной техники сварки, таких как слишком длинные сварочные швы, или высокая скорость сварки, может привести к перегреву и образованию внутренних напряжений. Это, в свою очередь, способно вызвать растрескивание и другие структурные дефекты.

Для решения этой проблемы необходимо тщательно изучить и применять рекомендуемые методы и режимы сварки для чугуна. Важно соблюдать скорость сварки, угол наклона электрода, а также применять метод "короткого шва", что позволяет контролировать нагрев и охлаждение материала.

4. Неисправности и отсутствие контроля за сварочным оборудованием

Изношенное или неправильно настроенное сварочное оборудование может значительно повлиять на качество выполненного сварочного шва. Непостоянный ток, некорректные параметры сварочного аппарата могут привести к дефектам.

Регулярное техническое обслуживание сварочного оборудования и контроль его состояния позволяют избежать этой ошибки. Настройка оборудования перед началом каждого сварочного проекта – обязательное условие для достижения высококачественных результатов.

5. Игнорирование требований по безопасности и охране труда

Несоблюдение правил безопасности при сварке чугуна может привести не только к повреждению сварного соединения, но и к травмам рабочих. Перегрев, токсичные выделения и искры – это лишь некоторые из опасностей, связанных с процессом сварки.

Соблюдение всех предписанных норм и правил техники безопасности, использование защитных средств, таких как маски, перчатки и экраны, обязательно. Регулярное обучение и инструктажи для персонала помогают повысить осведомленность и предотвратить несчастные случаи.

В целом, сварка чугуна требует систематического подхода и внимательного отношения к каждой детали процесса. Соблюдение рекомендаций и стандартов, постоянный контроль качества и правильное техническое обслуживание позволяют минимизировать риски и избежать типичных ошибок при сварке чугуна.
