Как разобраться в обозначениях стальных труб

Автор: Волков Семён

Дата публикации: 26 Августа 2024

Существует большое разнообразие стальных труб от различных производителей. Они варьируются по сортаменту, целевому использованию, методу и материалу производства. Маркировка стальных труб содержит информацию, которая помогает правильно подобрать данную продукцию.

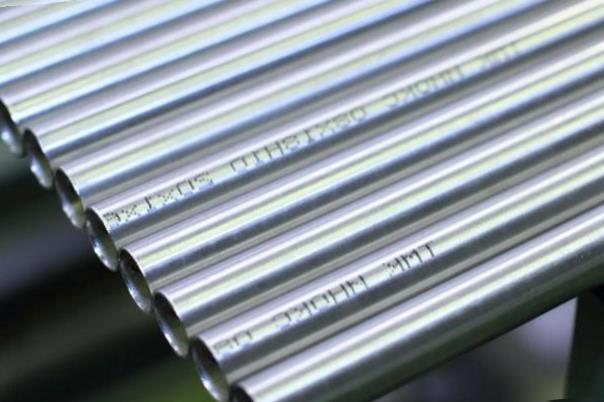

Есть несколько способов, которыми производители могут наносить обозначения на стальные трубы:

  • клеймением;
  • накаткой;
  • несмываемой краской;
  • чернилами;
  • лазером;
  • электрографом;

Размер символов определяется размерами труб и может находиться в диапазоне от 5 до 30 мм в высоту и от 3 до 12 мм в ширину.

Этот способ нанесения маркировки на трубы применяют на одном из наших поставщиков – ПАО «Челябинский трубопрокатный завод», который является частью Трубной Металлургической Компании.

Нанесение маркировки необходимо для идентификации продукции, отслеживания ее в дальнейшем, а также для соблюдения стандартов и требований рынка. Эти данные могут включать в себя информацию о производителе, дате производства, типе трубы, материале и технических характеристиках. Маркировка также позволяет легко определить соответствие изделия определённым стандартам, что особенно важно при проведении строительных и промышленных работ.

Каждый из методов имеет свои преимущества и недостатки. Например, клеймение и накатка создают долговечные метки, которые трудно удалить, но могут повредить поверхность трубы. Маркировка краской или чернилами менее инвазивна, но может стираться с течением времени. Лазерная маркировка обеспечивает высокую точность и долговечность, но требует специального оборудования. Электрограф используется для быстрой и четкой маркировки, однако оборудование для него также довольно дорогостоящее.

Маркировку могут наносить как вручную, так и с помощью механизированных методов. В первом случае она размещается на расстоянии от 2 до 50 см от торца трубы, а во втором — на расстоянии от 10 до 150 см. Для труб с толщиной стенки свыше 7 мм маркировку можно наносить непосредственно на торец.

Кроме того, расположение маркировки зависит и от диаметра изделия:

  • Если внешний диаметр трубы составляет от 10 до 114 мм, то такие трубы относят к изделиям малого диаметра. В этом случае маркировку наносят не на сами трубы, а на бирку.
  • Трубы с наружным диаметром более 114 мм до 530 мм или с наружным размером больше 160 мм (для профильных труб) считаются изделиями среднего диаметра. В таких случаях маркировка наносится либо на каждую трубу, либо на группу труб.
  • Трубы с наружным диаметром более 530 мм относят к изделиям большого диаметра. В этом случае маркировка наносится на внутреннюю поверхность труб.

Маркировка труб обычно включает в себя важные сведения о продукции, такие как:

  • Марка стали или материал изготовления
  • Номер партии или серийный номер
  • Дата производства
  • Государственный стандарт или технические условия, по которым изготовлена трубная продукция
  • Наименование или логотип производителя
  • Размеры трубы (внешний диаметр, толщина стенки, длина)
  • Дополнительная информация по требованию заказчика

Правильно нанесенная маркировка помогает легко идентифицировать трубы на всех этапах производства, транспортировки и монтажа, а также обеспечивает соответствие продукции установленным стандартам и требованиям.

При маркировке труб следует учитывать влияние окружающей среды и условий хранения. Маркировка должна быть устойчива к внешним воздействиям, таким как коррозия, механические повреждения и ультрафиолетовое излучение. Для этого применяются специальные краски и материалы, которые гарантируют долговечность и читаемость информации в течение всего срока эксплуатации труб.

Маркировка труб должна содержать следующую обязательную информацию:

  • название или торговый знак производителя;
  • геометрические параметры (наружный диаметр или размеры для профильных труб, а также толщина стенки);
  • нормативный документ, на основании которого изготовлена труба;
  • марка стали и соответствующий ей нормативный документ;
  • номер партии – для отслеживания партии продукции и улучшения контроля качества;
  • дата изготовления – для обеспечения отслеживаемости продукции и контроля сроков годности;
  • условия эксплуатации – информация о температурных режимах, давлениях и других условиях использования;
  • дополнительные сведения о покрытии или обработке поверхности – для труб с антикоррозионными покрытиями или особыми обработками.

Выходя за рамки стандартных обозначений, производители указывают в маркировке стальных труб несколько дополнительных параметров:

  • Длина. Возможны три варианта:
    1. Мерная. Это означает, что вся заказанная труба имеет одинаковую длину. Здесь в маркировке после указания наружного диаметра и толщины стенки указывают длину в миллиметрах.
    2. Кратная мерной. В этом случае трубу можно разрезать на несколько частей заданной длины. При этом на каждую часть добавляется припуск 5 мм. В маркировке после размера и толщины стенки указывают длину частей в миллиметрах с отметкой «кр».
    3. Немерная. Это значит, что трубы в одной упаковке имеют разную длину в пределах указанного диапазона. Здесь в маркировке длина после наружного размера и толщины стенки не указывается.

На верхней части этой маркировки обозначены геометрические характеристики трубы (наружные размеры квадратной трубы, толщина стенки и кратная длина 1250 мм), а в нижней части указана марка стали.

  • Класс точности по длине можно определить по двум вариантам:
    1. Первый класс точности, что означает изготовление труб с обрезанными торцами, обозначается римской цифрой I после геометрических параметров изделия.
    2. Второй класс точности, предполагающий изготовление труб без обрезки торцов, обозначается римской цифрой II.

На верхней части этой маркировки представлены геометрические параметры трубы (наружный диаметр, толщина стенки и мерная длина) и класс точности по длине, а в нижней части указана марка стали.

  • Класс точности по овальности имеет три возможных варианта:
    1. К первому классу точности относятся трубы, овальность которых не превышает 1% от их наружного диаметра. Обозначается это буквенно-цифровым кодом «01кл».
    2. Второй класс точности предусматривает, что овальность труб не превышает 1,5% от их наружного диаметра. Его обозначение — это «02кл».
    3. Третий класс точности указывает, что овальность труб не превышает 2% от их наружного диаметра. Для обозначения используется код «03кл».

На маркировке в верхней части указываются геометрические параметры трубы (наружный диаметр, толщина стенки) и класс точности по овальности, а в нижней — марка стали. Обозначение «ПТ» говорит о повышенной точности изготовления торцов.

  • Электросварные трубы после изготовления могут подвергаться термообработке для снятия напряжений, возникших в металле после сварочных процессов. Этот процесс может быть объемным или локальным. В первом случае в маркировке будет присутствовать литера «Т», во втором – «Л».
  • Трубы могут иметь защитное цинковое покрытие. В таких случаях в их маркировке будет указана литера «Ц».
  • Производители могут выпускать водогазопроводные трубы с нарезанной резьбой. В этом случае в маркировке будет присутствовать литера «Р».

Маркировка труб может содержать и другие обозначения, указывающие на их уникальные характеристики. Более подробную информацию вы можете получить у наших специалистов.

Основными видами производства стальных труб являются горячекатаный и холоднокатаный способы. Горячекатаный метод подразумевает прокатку стальной заготовки при высокой температуре, что позволяет достичь высокой пластичности материала и его прочности. Трубы, изготовленные таким способом, маркируются особыми символами, отражающими термическую обработку и прочностные характеристики.

Холоднокатаный метод, напротив, базируется на обработке стального листа при низких температурах. Это позволяет достичь максимальной точности размеров и высокого качества поверхности. Такие трубы получают маркировку, указывающую на способы холодной обработки и точность изготовления.

Кроме того, существует технология электросварки, при которой труба формируется из стального листа с последующей сваркой шва электроутомлением. При этом указывается тип сварочного оборудования и метода сварки, что также отражается в маркировке.

Трубы, произведенные методом литья, изготавливаются путем заливки расплавленного металла в формы. Их маркировка включает информацию об источнике металла, способе литья и некоторых механических свойствах.

Производственные технологии постоянно совершенствуются, и новые методы приводят к появлению дополнительных обозначений в маркировке стальных труб. Например, добавление легирующих элементов, таких как хром или никель, улучшает коррозионную стойкость или износоустойчивость материала, что находит отражение в буквенных символах маркировки.

В итоге, маркировка стальных труб – это не просто набор символов, она показывает всю информацию о технологии производства, что важно для потребителя. Правильное понимание этих обозначений помогает выбрать подходящий вариант для необходимых условий эксплуатации трубы.

1. Материал трубы

Одно из первых обозначений, которое можно увидеть на стальной трубе, указывает на материал, из которого она изготовлена. Например, «Ст10» или «Ст20» обозначают сталь марок 10 и 20 соответственно. Другие примеры включают в себя «09Г2С» (низколегированная сталь) и «12Х18Н10Т» (нержавеющая сталь).

2. Диаметр и толщина стенки

Следующим важным параметром является диаметр трубы и толщина её стенки. Это обозначается в миллиметрах. Например, «60х3.5» означает, что труба имеет наружный диаметр 60 мм и толщину стенки 3.5 мм.

3. Стандарты и технические условия (ТУ)

Маркировка также может включать обозначения стандартов и технических условий, которым соответствует продукция. Чаще всего встречаются ссылки на ГОСТ (Государственные стандарты). Например, «ГОСТ 8732-78» указывает на трубные изделия, соответствующие данному стандарту.

4. Способ производства

Маркировка может содержать информацию о способе производства трубы. Обозначения «ГНТ» указывают на горячекатаные трубы, «ХНТ» - на холоднокатаные, а также «ЭШП» - на электрошлаковой прокат.

5. Производитель

Информацию о производителе можно найти на маркировке в виде кода или наименования компании. Это необходимо для отслеживания происхождения трубы и проверки её истории производства.

6. Дополнительные характеристики

На трубах могут быть указаны дополнительные характеристики, такие как «ИК» (испытания на коррозию), «ТП» (термообработка) и другие параметры, зависимые от специфики использования трубы.

Таким образом, правильное понимание маркировки стальных труб позволяет не только идентифицировать продукцию, но и удостовериться в её соответствии необходимым требованиям и стандартам. Это важно для обеспечения качества и надёжности в использовании трубной продукции в различных отраслях промышленности и строительства.

Маркировка стальных труб играет важную роль в обеспечении надежности и безопасности их применения. Отсутствие маркировки может привести к ряду серьезных ошибок и негативных последствий, как для производственных процессов, так и для конечного потребителя.

Во-первых, отсутствие маркировки затрудняет идентификацию материала и его свойств. Стальные трубы, не имеющие четкого обозначения марки стали, технологии производства и других характеристик, могут быть ошибочно использованы в условиях, для которых они не предназначены. Это повышает риск выхода из строя конструкции или оборудования, что может привести к авариям и значительным убыткам.

Во-вторых, без маркировки невозможно проводить надлежащий контроль качества продукции. Маркировка включает важную информацию о стандартах, по которым была произведена труба, а также о проходивших испытаниях. Без этих данных ни производитель, ни потребитель не смогут убедиться в том, что трубы соответствуют необходимым требованиям, что может привести к использованию некачественной или бракованной продукции.

В-третьих, отсутствие маркировки делает трудно возможным отслеживание происхождения и истории производства труб. В случае выявления дефектов или аварий крайне важно иметь возможность быстро установить производителя и конкретную партию товара, чтобы оперативно устранить проблему и предотвратить повторение. Без этой информации процесс становится крайне затруднительным и затрагивает всю цепочку поставок.

Также отсутствие маркировки может вызвать сложности при проведении ремонта и обслуживания. Например, если в системе трубопроводов возникнет необходимость замены участка трубы, отсутствие информации о характеристиках первоначальной трубы затруднит выбор подходящего материала для замены, что может привести к несовместимости и возникновению дополнительных проблем.

ОшибкиНегативные последствия
Невозможность идентификации материалаРиск неправильного использования и аварии
Отсутствие контроля качестваИспользование бракованной продукции
Сложности в отслеживании происхожденияЗатруднение в устранении дефектов
Проблемы при ремонте и обслуживанииНесовместимость материалов и дополнительные проблемы

Для минимизации таких рисков крайне важно соблюдать все требования по маркировке стальных труб. Это позволяет обеспечить надежность и безопасность конструкций, а также способствует эффективному и бесперебойному функционированию производственных процессов.

Приобретение стальных труб требует ответственного подхода, особенно когда речь идет о маркированной продукции. Правильный выбор и проверка таких труб могут существенно повлиять на долговечность и безопасность вашей системы. В данном разделе мы рассмотрим основные советы по выбору и проверке маркированных стальных труб.

Во-первых, убедитесь, что выбранная вами труба соответствует необходимым стандартам и спецификациям. Сертифицированные трубы должны иметь четкую и легко читаемую маркировку, содержащую основную информацию о материале, производителе, дате выпуска и других характеристиках.

При проверке маркировки стальных труб обратите внимание на следующие аспекты:

АспектОписание
МатериалТип стали, используемой при производстве трубы. Например, углеродистая сталь, низколегированная сталь и т.д.
ПроизводительНаименование или логотип компании производителя, что позволяет проследить происхождение трубы.
Дата выпускаДата производства трубы для проверки сроков эксплуатации и соответствия стандартам.
СтандартыОбозначение стандартов качества, которым соответствует труба, например, ГОСТ, ASTM и т.д.

Во-вторых, при выборе труб важно обратить внимание на визуальные характеристики продукции. Проверьте, чтобы трубы не имели механических повреждений, ржавчины, трещин или других дефектов, которые могут ослабить их структуру.

Для более надежной проверки, вы можете обратиться к независимым экспертам и лабораториям, которые проводят испытания и верификацию продукции. Эти специалисты помогут определить соответствие труб заявленным характеристикам и выявить скрытые дефекты.

Помимо проверки физического состояния и маркировки, обязательно запросите у продавца или производителя сертификаты соответствия и качественные паспорта на продукцию. Эти документы подтвердят соответствие труб необходимым стандартам и спецификациям.

Наконец, при выборе поставщика стальных труб не забудьте изучить отзывы и репутацию компании на рынке. Надежные и проверенные поставщики предлагают продукцию высокого качества и предоставляют гарантию на свои изделия.

Правильный выбор и тщательная проверка маркированных стальных труб обеспечат вашу систему надежностью и долговечностью. Внимательное отношение к деталям на этапе покупки поможет избежать множества проблем и затрат в будущем.

Выбор стальных труб для различных проектов требует тщательного подхода, ведь от этого зависит надежность и долговечность всей конструкции. Маркировка стальных труб играет ключевую роль в этом процессе, так как она содержит важную информацию о материале, стандартах и других характеристиках изделия. В этой статье мы собрали несколько полезных советов, которые помогут вам выбрать и проверить маркированные стальные трубы.

Изучите маркировку

Маркировка на стальных трубах содержит важные сведения: номинальный размер, марку стали, номер партии, производителя и соответствие стандартам. Наиболее распространенные стандарты – это ГОСТ, ASTM и EN. Убедитесь, что маркировка на трубах присутствует и соответствует установленным требованиям.

Попросите сертификаты

Каждая партия стальных труб сопровождается сертификатами, подтверждающими их качество и соответствие определенным стандартам. Продавец должен предоставить вам эти документы. Убедитесь в подлинности сертификатов, особенно если приобретаете большие объемы продукции.

Сравните данные в сертификатах и маркировке

Сверьте информацию, указанную на сертификатах качества, с маркировкой на самих трубах. Шифры, числа и маркировочные знаки должны совпадать. Если имеются расхождения, это может быть признаком подделки или ошибки, что оставляет под сомнение качество труб.

Проверка на соответствие стандартам

Убедитесь, что стальные трубы соответствуют установленным стандартам качества для вашего проекта. Например, трубы для систем водоснабжения должны патировать стандартам ГОСТ 3262-75, а трубы для нефтяной и газовой промышленности – стандартам API 5L.

Физический осмотр

Проверьте трубы визуально на наличие дефектов: трещин, сколов, вмятин и коррозии. Такие дефекты могут negatively влиять на прочность и долговечность труб, что в будущем может привести к авариям и поломкам.

Оценка надежности поставщика

Сотрудничайте только с проверенными и рекомендованными поставщиками. Изучите отзывы клиентов и рейтинги компании. Надежный поставщик будет предоставлять полную информацию о товаре и все необходимые сертификаты, гарантируя качество продукции.

Таблица полезных советов по выбору и проверке маркированных стальных труб:

СоветОписание
Изучите маркировкуУбедитесь, что маркировка на трубах присутствует и соответствует установленным требованиям.
Попросите сертификатыПроверьте сертификаты качества, подтверждающие соответствие стандартам и происхождение продукции.
Сравните данныеСверьте информацию из сертификатов с маркировкой на трубах.
Проверка стандартовУбедитесь, что трубы соответствуют стандартам для вашего проекта (например, ГОСТ, ASTM, API).
Физический осмотрПроверьте трубы на наличие дефектов и повреждений.
Оценка поставщикаРаботайте с надежными и рекомендованными поставщиками, изучите отзывы о них.

Следуя этим советам, вы значительно увеличите шансы на приобретение качественных стальных труб, которые будут надёжно служить в вашем проекте долгие годы.
