Гладкая арматура
Автор: Волков Семён
Дата публикации: 25 Августа 2023
Содержание:
- Что такое гладкая арматура и её отличие от рифлёного проката?
- Цены на гладкую арматуру
- Технология производства
- Гладкая арматура. Её отличие от круга стального
- Применение
- Из какой марки стали выпускается гладкая арматура?
- Классификация гладкой арматуры
- Свойства и технические характеристики
- Классы горячекатанной арматуры
- Классы упрочненной арматуры
- Виды гладкой арматуры
- Маркировка гладкой арматуры

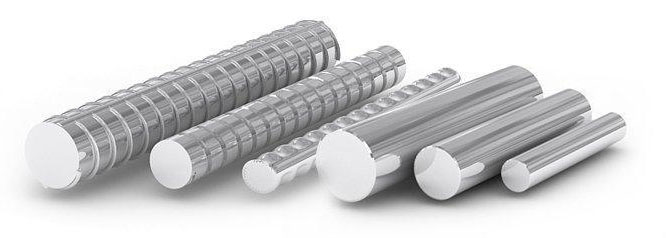

Что такое гладкая арматура и её отличие от рифлёного проката?
Стальную проволоку или пруток, используемые для армирования готового бетонного раствора принято называть арматурой. С её помощью отливаемая форма приобретает дополнительную:
- прочность;
- сопротивляемость к нагрузкам;
- жёсткость;
- статичность.
Гладкая арматура может быть исполнена в виде прямых стержней с установленными по ГОСТу длинной и диаметром. Исходным материалом для неё служит сталь высокой прочности.
Схожим с гладкой арматурой является не менее востребованный на рынке рифлёный металлопрокат. Они отличаются между собой по внешнему виду (ровная поверхность напротив ребристой) и целевому назначению.
|
Вид арматурного изделия: |
Использование для сильно нагруженных конструкций |
Увеличенная прочность на растяжение |
Удобная обработка и укладка |
|
гладкая |
- |
- |
+ |
|
рифлёная |
+ |
+ |
- |
Сравнение цен на гладкую арматуру от различных металлобаз:
187 предложений от различных металлобаз
Представительство / склад:
Москва, Архангельск, Барнаул, Белгород, Владивосток, Волгоград, Воронеж, Екатеринбург, Иваново, Иркутск
49.938456 рублей за метр
Представительство / склад:
Нижний Новгород
Представительство / склад:
Псков
53.0136 рублей за метр
Представительство / склад:
Санкт-Петербург
Представительство / склад:
Москва, Видное
О компании:
Компания Сантехкомплект предлагает купить инженерное оборудование и сантехнику оптом от разных производителей. Вы можете оформить заказ в нашем интернет-магазине. В ассортименте сантехника для комплектации объектов строительства, промышленных, коммерческих и жилых зданий с доставкой в регионы. Продажа ведется в Москве, Санкт-Петербурге, Краснодаре и других городах.
ИНН компании: 7736192449
Представительство / склад:
Москва, Видное
О компании:
Компания Сантехкомплект предлагает купить инженерное оборудование и сантехнику оптом от разных производителей. Вы можете оформить заказ в нашем интернет-магазине. В ассортименте сантехника для комплектации объектов строительства, промышленных, коммерческих и жилых зданий с доставкой в регионы. Продажа ведется в Москве, Санкт-Петербурге, Краснодаре и других городах.
ИНН компании: 7736192449
Технология производства
Существует несколько способов промышленного производства гладкой арматуры. Все технологические процессы не схожи между собой и выполняются на специальном оборудовании и станках. Рассмотрим 4 из них:
- ТЕРМОМЕХАНИЧЕСКАЯ ОБРАБОТКА. Это процесс связан с прессованием стальной заготовки. В результате сильного механического воздействия материал нагревается. Это требует его охлаждения. И так повторяется много раз. В итоге получается металлопрокат нужного размера и формы с высокими эксплуатационными характеристиками (повышенная прочность, резистентность к коррозийному разрушению);
- ХОЛОДНОЕ ВОЛОЧЕНИЕ. Здесь задействуется пресс - станок с фильерой. Через них протаскивается горячекатаная проволока с обязательным принудительным охлаждением. Такая специфическая обработка заготовки придаёт проволоке ровную и очень гладкую поверхность;
- ШТРИПСОВАНИЕ (от английского strip – полоса). В качестве инструмента для обработки проволоки используются специальные резцы. Протягивая через них стальную проволоку обрезают по заранее намеченной длине. По завершении процесса размерные куски снова подвергают новой механической обработке. В этот раз заготовку доводят до нужного диаметра с последующей поверхностной отделкой;
- ЭКСТРУЗИЯ. Для формования стальной горячекатаной проволоки используют экструдер. Главная его конструктивная часть – это экструзионная головка. Проходящая через неё заготовка подвергается высокому давлению. Это позволяет получить гладкую арматуру. В отличие от других методов экструзия может похвалиться точными размерами и образцовой поверхностью у проволоки.
Но при разнообразии технологии получения гладкой арматуры, весь готовый металлопрокат проходит контроль в отношение соблюдения стандартов ГОСТа.
Гладкая арматура. Её отличие от круга стального
Стальной металлопрокатный круг и гладкая арматура (классифицируемая как А1) имеют схожесть между собой. Но оно ограничивается только внешними признаками. Но это не означает, что эксплуатационные характеристики у изделий одни и те же. Их производство подчинено разным техническим стандартам. То есть они различаются по:
- заявленным эксплуатационным характеристикам. К примеру процесс термообработки. Стальной круг являющийся по сути черновой заготовкой для будущей детали. Пластичность необходима лишь на этапе производства. А вот арматурные стержни статичны в этом отношении. Они достаточно легко гнутся, так как пластичность сохраняют;
- маркам стали. Для гладкой арматуру допустимо использовать сталь Ст.3. Это недорогой материал, но вполне способный решать задачи армирования. Прутки же производятся из сплавов с разными свойствами и годятся для решения ответственных задач в промышленности;
- параметрам качества. Например, это касается такого значения как точность. Согласно ГОСТу к гладкой арматуре А1 такие технические требования не прописаны. А вот для кругов стальных предусмотрено несколько классов точности согласно нормативной документации.
Вывод – гладкая прокат (арматура) и круг различаются областью применения, решая разные строительные и технические задачи. И круг стальной считается крупной категорией, куда входит много наименований изделий. Арматурные прутья А1 же являются отдельной единицей металлопроката.
Применение
Ввиду своих особенных эксплуатационных характеристик гладкая арматура активно используется для следующих задач:
- усиление кирпичной и блочной кладки;
- формирование каркасных конструкций у крупногабаритных строений;
- надёжного армирования порогов, арочных элементов, тротуарных плиток и столбов;
- изготовление многопрофильных строительных сеток;
- армирование ЦПС (Цементной Песчаной Стяжки);
- сборка простейших инженерных систем. Например, узла заземления для производственных объектов и жилых зданий.
Использование данного типа металлопроката практически безотходно, что влияет на рентабельность производственного процесса.
|
Характеристики гладкого металлопроката (арматуры) |
||
|
диаметр (мм) |
вес метра погонного (кг) |
количество в 1 тонне (м) |
|
6 |
0,222 |
4504,5 |
|
8 |
0,395 |
2531,65 |
|
10 |
0,617 |
1620,75 |
|
12 |
0,888 |
1126,13 |
|
14 |
1,21 |
826,45 |
|
16 |
1,58 |
632,91 |
|
18 |
2 |
500 |
|
20 |
2,47 |
404,86 |
|
22 |
2,98 |
335,57 |
|
25 |
3,85 |
259,74 |
|
28 |
4,83 |
207,04 |
|
32 |
6,31 |
158,48 |
|
36 |
7,99 |
125,16 |
|
40 |
9,87 |
101,32 |
Из какой марки стали выпускается гладкая арматура?
При закупке гладкой арматуры необходимо обязательно интересоваться характеристиками металла. Это позволит понять способно ли будет изделие решить поставленные задачи. На рынке можно найти горячекатаную арматуру из разных марок стали, но наиболее распространёнными из них являются:
- Ст3СП/ПС (прокат периодического профиля согласно СТО АСЧМ 7-93). Это углеродистая низколегированная сталь. Для неё характерна высокая прочность. Выдерживает большие механические нагрузки, обладая неплохой пластичностью. Её принято использовать для промышленного выпуска марок гладкой арматуры – А240 и А500;
- Ст5СП/ПС (требования по ГОСТ 5781-82). Сталь высоколегированного, углеродистого типа. Для неё свойственна выраженная жёсткость и прочность. Из неё производится арматура марки А500;
- 35 ГС/35Г2С (стандарт ГОСТ 10884-94). Гладкая арматура из этой легированной стали наиболее дорогостояща и ценна своими эксплуатационными свойствами. Присутствие в составе кремния и магния придаёт ей повышенную устойчивость к износу и прочность на растяжение. Из данной стали выпускают прокат А500 и А400.
Классификация гладкой арматуры
Действующий в нашей стране ГОСТ 52544-2006 определяет классы металлопроката у группы "гладкая арматура". Перечислим их:
- А240. Это арматура низкого качества. Основная точка её использования – армирование (усиление) бетонных строительных конструкций. Маркируется кодом А400С (где С – свариваемость);
- А400 или арматура среднего качества. Также активно применяется для усиления отливаемых бетонных конструкций. Дополнительно маркируется как А400С;
- А500. Гладкая арматура высшего качества. Имеет самые высокие прочностные характеристики. Отличается выраженной резистентностью к механическому растяжению. При производстве обозначается как А500С.
Помимо описанной выше классификации гладкая арматура может делиться и по другим признакам (например, химический состав стали),
При выборе гладкой арматуры необходимо обязательно учитывать цели использования металлопроката. Нужен внимательный анализ, изучение эксплуатационных требований и характеристик изделий, чтобы предотвратить лишние расходы.
По ГОСТ 5781-82 арматурные изделия класса АI 240 производятся в форме гладких стержней. Для производства используются углеродистые стали общего назначения, такие как Ст3кп, Ст3сп, Ст3пс. Этот доступный материал характеризуется безограничной свариваемостью, ударной вязкостью и идеальным сочетанием твердости и пластичности. Индексы десульфурации обозначают химические и механические свойства материала. В структуре кипящего металла кп присутствует множество пузырьков воздуха и примесей, в то время как более тихое и очищенное сырье сп является однородным и хорошо сопротивляется коррозии. Прокат, изготовленный горячекатаным способом, имеет пластичное ядро и твердую оболочку.
В отличие от товаров с рифленой структурой, созданных для надежного взаимодействия со строительными компонентами, арматура с гладкой поверхностью не разрабатывается для строительства несущих элеменов. Ее функция - распределение нагрузки, использование для объединения элементов каркаса в одно целое. Регулярный узор придает дополнительную жесткость, а главное преимущество гладкой арматуры заключается в ее гибкости.
А1 активно используется в сфере строительства дорог. Резкая фиксация с использованием рифленого металла может вызвать быстрое появление дефектов при короткосрочных, но высоких нагрузках на дорожное покрытие. В то же время, гладкий армопояс способен деформироваться на микроскопические величины, сохраняя при этом свою целостность и рабочую функциональность участка.
Применение AI 240 для армирования снижает стоимость производства элементов типа балконных плит. Использование только ребристых материалов не является экономически эффективным, поскольку конструкция не подвержена интенсивным механическим нагрузкам.
При отсутствии углублений и впадин, плоская поверхность меньше подвергается воздействию коррозии, так как в них не скапливается влага. Для обеспечения защиты в условиях эксплуатации под воздействием атмосферы используются коррозионно-устойчивые покрытия. Стандартом предусмотрено создание других классов арматуры в варианте с гладким профилем, если это требуется для выполнения технических задач.
Свойства и технические характеристики
Технология горячего проката используется для производства AI, при этом сохраняется пластичность стального сплава. Впрочем, у него наименьшие физические характеристики, из-за чего невозможно создать предварительно напряженное изделие.
Спецификации уровня А1:
- Диаметр: от 6 до 40 мм.
- Ст3кп, Ст3сп, Ст3пс: разновидности стали.
- Граница текучести составляет 235 Н/мм²;
- Индекс временного устойчивости против разрыва составляет 373 Н/мм².
- Увеличение длины в пропорции составляет 25%.
- Холодный изгиб: до 180⁰
Заказчик может договориться о производстве гладких прутков, обладающих повышенными механическими свойствами. В соответствии с регламентирующими документами возможна установка следующих типов сталей:
- АII А300: для диаметра 10-40мм используются Ст5сп, Ст5пс; для диаметра 40-80 мм применяется 18Г2С.
- АсII Ас300: диапазон 10-32 мм, использована сталь 10ГТ, доступные размеры лежат в пределах 36-40.
- А400 AIII из 35ГС и 25Г2С имеет диаметры от 6 до 40 мм, в то время как диаметр 32Г2Рпс варьируется от 6 до 22 мм.
- По желанию клиента, производятся номера AIV A600: 10-18 мм из 80С, а также 6-8 мм. Из 20Х2Г2Ц, номера доступны в размерах 10-32 мм или 36-40 мм после согласования.
- АВ А800: производство осуществляется из 23Х2Г2Т диаметром 10-32 мм. При необходимости возможно использование 22Х2Г2АЮ, 22Х2Г2Р, 22Х2Г2СР и производство размеров 6-8 мм, 36-40 мм.
| Класс | Мм, диаметр стержня | Относительное устойчивость при разрыве, измеряемая в мегапаскалях | Процентное соотношение увеличения длины | Тип металлического сплава |
|---|---|---|---|---|
| АI А240 | 6-40 | 373 | 25 | Ст3кп, Ст3кс, Ст3сп |
| АII А300 | 10-40,40-80 | 490 | 19 | Ст5сп,Ст5пс,18Г2с |
| АII Ас300 | 10-32,36-40 | 441 | 25 | 10ГТ |
| АIII А400 | 6-22,6-40 | 590 | 14 | 35Гс, 25Г2с,32Г2Рпс |
| АIV А600 | 6-8,10-18, 10-32,36-40 | 883 | 6 | 80С,20ХГ2Ц |
| АV А800 | 6-8,10-32,36-40 | 1030 | 7 | 23ХГ2Ц |
Компоненты на химическом уровне обязаны быть в рамках ГОСТ 380 и представленной в разделе 23 нормы 5781-82, все классификации также производятся методом горячего проката, с тем, что для AV А800 проводится холодный отпуск.
При увеличении стоимости маркировки, граница текучести и устойчивость к разрыву увеличиваются, в то время как относительное удлинение снижается. Не каждый стальной сплав характеризуется хорошей способностью к свариванию, и в описании указывают букву "C", если сварное соединение считается безопасным.
Максимальные открепления размеров стальной арматуры
Классы горячекатанной арматуры
Термины классификации относятся к техническим характеристикам и сферам использования периодических профилей, которые характеризуются стандартизированным дизайном и шириной шага. Когда они не имеют рифленой поверхности, их возможности применения сужаются.
- А2 представляет собой материал, который подвергается напряжению и изготавливается в виде стержней, тросов и проволоки. Для процесса сварки лучше использовать 18Г2С, в то время как Ст5 идеально подходит для монтажа, создания привязей сеток. За счет улучшенных механических характеристик по сравнению с А1, есть возможность его использования при строительстве ответственных сооружений, в числе которых, например, подземные туннели.
- АС2 - применяется в сварных железобетонных структурах, как стрессовых, так и обычных.
- Содержание марганца и кремния в значительных концентрациях в А3 повышает его устойчивость к морозу, температурным колебаниям и различным внешним воздействиям. Исходные материалы обладают ограниченной свариваемостью и не очень высоким уровнем защиты от коррозии, поэтому особое внимание уделяют выбору бетонных смесей.
- А4 – 80С удерживает свои характеристики при температурах, спускающихся до -60⁰, при этом 20Х2Г2Ц с добавками хрома и циркония обеспечивает увеличенные показатели прочности и используется в роли подвергающегося нагрузке компонента.
- Сталь категории А5, обогащенная углеродом и добавками хрома, используется для создания преимущественно напряженных прутов. С помощью таких материалов осуществляется монтаж пролетов больших размеров, строительство мостов и производство железобетонных изделий.
В большинстве случаев гладкопрофильные прутки выпускаются под обозначением A1 A240, в то время как другие модели такого типа реже встречаются на рынке и могут быть изготовлены только по специальному заказу. Это связано с тем, что их экономические и технические характеристики не всегда отвечают требованиям, а использование высокоценного сырья увеличивает стоимость строительного процесса.
Классы упрочненной арматуры
Продукция в виде термоупрочненных прутков классифицируется как отдельная категория металлических изделий. Их основное применение - усиление конструкций несущих и защитных перекрытий, а также сводов и арок согласно ГОСТ 10884-94.
Следующие параметры обязательны к нормированию:
- Рифленые диаметры: от 6 до 40 мм, гладкие: от 10 до 32 мм.
- Температура для нагрева при помощи электричества: 400⁰ или 450⁰;
- Состав вещества определяется массовым содержанием таких элементов, как углерод, марганец, кремний и различные примеси.
- Свойства механической природы;
- Тестирование на изгиб при холодном состоянии 45⁰;
- Защита от коррозии обычно обозначается символом "K".
Метка коррелирует с границей текучести, как, например, в кейсе с Ат1000 σ=1000. Данный параметр обозначает критические нагрузки, после превышения которых происходят необратимые трансформации, усиливающиеся даже без воздействия силы. Линейные стержни изготавливаются по индивидуальному заказу, начиная от Ат800 и более.
Распределение по уровню прочности:
- Ат800, производимый из таких материалов как 20ГС, 20ГС2, 10ГС2 и других, часто применяется для продольного укрепления в областях со сложной архитектурой и увеличенными динамическими нагрузками. Это помогает предотвратить появление наклонных трещин в бетоне. Температура нагрева достигает 400⁰, а прочность на разрыв – 1000 Н/мм².
- Сплавы 18Г2С, 20ГС, 20ГС2, 25С2Р используются в производстве Ат1000. Нагрев таких полуфабрикатов до 450⁰ увеличивает уровень их прочностных показателей. Основное применение этих материалов - укрепление строительных каркасов и оснований, а также для полов в промышленных и гражданских сооружениях. Их растягивающая устойчивость достигает 1250 Н/мм².
- Прутья Ат1200К из 30ХС2 используются в каркасном и монолитном строительстве, особенно в сварных конструкциях. Они обладают сопротивлением разрыву 1450 Н/мм².
Указанные бренды должны быть способны выдержать 2 миллиона циклов нагрузки без повреждений, при этом сила нагрузки должна составлять 70% от максимального предела текучести.
Предварительное напряжение изделий способствует увеличению плотности бетона и откладывает время возникновения трещин на растянутых областях, при этом обеспечивает возможность снижения объема потребляемого металла.
Виды гладкой арматурыСвойства горячекатаных профилей соответствуют их химическому составу. Для производства этих профилей используются углеродистые стали с примесями марганца и кремния. Эти добавки повышают прочность самого стального профиля и служат естественными деоксидаторами. Термическая обработка применяется только к AIV А600. Профильные прутики, выпущенные в соответствии с государственным стандартом 10884-94, проходят термическое укрепление. Можно разделить разнообразие товаров по следующим параметрам:
Метод изготовления:
- Горячекатаные;
- Термообработанные г/к
- Проволока, полученная холодной протяжкой
В соответствии с правилами использования:
- Напрягаемые;
- Ненапрягаемые
В соответствии с назначением:
- Укрепление критически важных зон: оснований, столбов, перегородок, несущих стен;
- Усиление стяжек, отделочных ремесел, внешних облицовок, архитектурных деталей;
- Для производства железобетонных изделий;
- Для возведения асфальтового покрытия дорог и пешеходных зон;
- Установка оград и небольших построек
Если точные требования к металлическим пруткам отсутствуют, то их можно заменить арматурными стержнями без рисунка. Обычно, после прокатки они имеют ровную поверхность, однако на ней могут присутствовать ржавчина, наплывы или рябизна. В соответствии с целью применения, выполняется обработка различными составами.
- Цинкование;
- Краски в виде порошка
Цинковые прутки используются в изготовлении особо прочного железобетона и в установке ограждений, столбов. Покраска осуществляется на цинковом слое или на отшлифованной металлической поверхности. Изделия из таких прутков используются в качестве материала для ручек лестниц и лёгких уличных конструкций.
Маркировка гладкой арматуры
Объект имени включает в себя номер размера стержня, его класс и промышленный стандарт. При этом присутствуют и дополнительные маркировки.
- С вариант, предусматривающий сварку.
- К — устойчивая к коррозии.
Варианты обозначения горячекатаных прутков:
- 18-AI - стандарт ГОСТ 5781-82.
- ГОСТ 5781-82 из серии 20-Ас-II.
АI A240 полуфабрикаты всегда обладают гладким профилем, так что дополнительные пояснения не нужны. В другом случае, сварные стержни Ас300, вынесенные в отдельную категорию, имеют обозначение Ас-II. Числовые значения демонстрируют стандартный размер.
Варианты названий термически обработанных стержней:
- ГОСТ 10884-94, 20Ат600С.
- ГОСТ 10884-94, классификация 10Ат1000К
Размер профиля указывается в обозначении, символ Ат указывает на то, что материал прошел термообработку. Буква С символизирует возможность сварки без каких-либо ограничений, в то время как К говорит о способности противостоять коррозии. Актуальные нержавеющие материалы не используются, но сплавы, богатые марганцем, считаются более устойчивыми к негативным воздействиям. Каждый новый лот подвергается проверке ОТК, а результаты тестирования документируются и предоставляются вместе с сопроводительными документами.
Цветовое кодирование
| Категория прутов | Маркировка концов стержней выполнена в цветном исполнении. | Количество трансверсальных соединений между символами маркировки |
|---|---|---|
| А III | — | 3 |
| Ат III | Белый | 3 |
| А 500с | Белый и синий | 1 |
| А-IV | Красный | 4 |
| Ат-IV | Жёлтый | 4 |
| Ат-IVc | Жёлтый и белый | 4 |
| Ат-IVк | Жёлтый и красный | 4 |
| А-V | Красный и зелёный | 5 |
| Ат-V | Зелёный | 5 |
| Ат-Vк | Зелёный и красный | 5 |
| А-VI | Красный и синий | 6 |
| Ат-VI | Синий | 6 |
| Ат-VIк | Синий и красный | 6 |
| Ат-VII | Чёрный | 7 |
