Фасонный металлопрокат швеллер

Автор: Волков Семён

Дата публикации: 04 Июня 2025

Швеллер — это один из наиболее популярных и легко узнаваемых типов профилей в металлопрокате. Происхождение его имени связано с немецким инженером, чья фамилия стала его названием, поскольку он первым ввел его в строительные работы.

Форма швеллера напоминает широко раскрытую букву "П", состоящую из двух горизонтальных частей — полок — и вертикальной соединительной стенки. Специализация швеллера сосредоточена в строительной и машиностроительной отраслях. Популярность данного профиля обусловлена его способностью выдерживать значительные нагрузки благодаря своей форме.

Разновидности швеллеров

Классификация швеллеров осуществляется по нескольким параметрам:

1. Метод производства

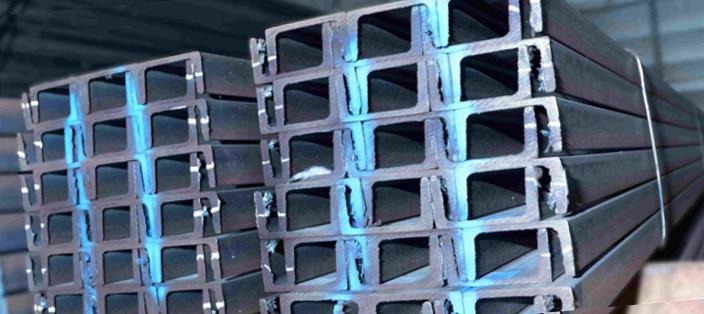

• Швеллер, полученный горячей прокаткой (соответствующий ГОСТ 8240-97)

Данный швеллер изготавливают посредством прокатки заготовок при температуре около 1200 градусов Цельсия.

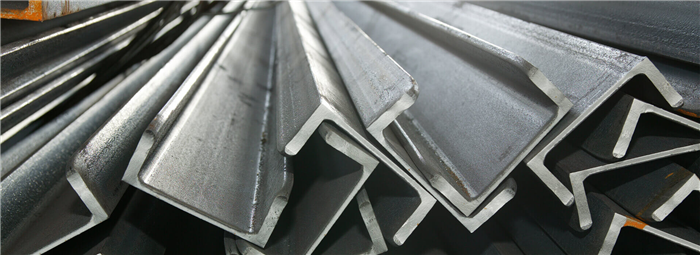

• Швеллер гнутый с равными полками (по ГОСТ 8278-83)

Изготовление этого варианта проходит на трубных станках из рулонной стали различного состава.

Горячекатаные швеллеры обладают превосходной прочностью по сравнению с гнутыми, благодаря чему они приобретают большую популярность.

Классификация горячекатаного швеллера (ГОСТ 8240-97) включает:

• С уклоном внутренних граней полок (обозначается как У).

Уклон внутренних сторон полок способствует более высокой устойчивости к перегибам, повышая жесткость конструкции.

• С параллельными полками (обозначается как П).

Как подсказывает название, полки располагаются параллельно друг другу.

• Экономичная серия (обозначается как Э)
• Легкая серия (обозначается как Л)

Эти два последних вида применяются не столь часто.

1. Материал изготовления

• Сталь углеродистая
• Сталь низколегированная
• По специальному заказу из высоколегированных (нержавеющих, термостойких и т. д.) сталей.

Основным материалом для швеллеров выступает углеродистая сталь, а из низколегированной их делают реже.

Также стоит учитывать, что швеллеры из высоколегированных сталей, таких как нержавеющая и термостойкая, применяются в условиях агрессивных сред или повышенных температур, что делает их незаменимыми в области производства химического оборудования и строительства промышленных объектов.

Компонентный состав швеллеров может значительно влиять на их эксплуатационные характеристики, такие как устойчивость к коррозии, прочность и вес.

Марка швеллера

Рассмотрим марку горячекатаного швеллера №20У. Здесь "20" обозначает общий размер от одной до противоположной полки, в сантиметрах. Литера "У" указывает на уклон внутренних граней. Возможны также обозначения: "П" — для параллельных полок, "Э" — для экономичной серии, и "Л" — для легкой серии.

Маркировка гнутых швеллеров тоже понятна. К примеру, швеллер гнутый 100х50х4 характеризуется толщиной металла 4 мм на всей протяженности профиля, с размерами: 100 мм для стенки и 50 мм для полок.

Важно отметить, что выбор швеллера зависит от предполагаемой нагрузки и условий эксплуатации. Например, горячекатаные швеллеры часто выбирают для конструкций, которые требуют высокой устойчивости и прочности, в то время как гнутые швеллеры подходят для более легких конструкций с эстетическими требованиями, где вес и внешний вид имеют значение.

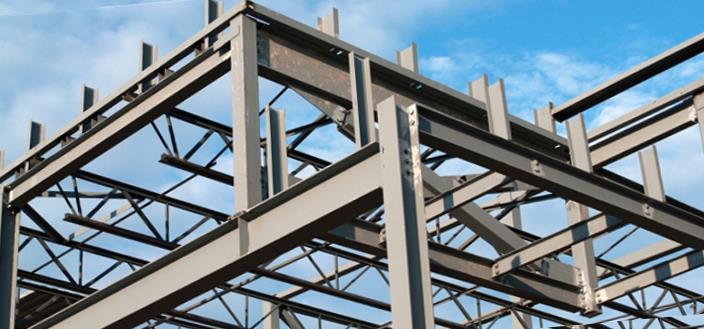

Швеллеры широко используются в строительстве и машиностроении, благодаря их способности выдерживать значительные нагрузки и сопротивляться деформации. Они применяются в каркасах зданий, мостах, опорных конструкциях, а также в изготовлении различных стеллажей и рам.

При выборе швеллера важно учитывать такие параметры, как длина, вес, толщина стенок и полок, а также материал, из которого он изготовлен, чтобы обеспечить оптимальные характеристики для конкретного проекта.

Назначение швеллера

Швеллер — это крайне востребованный металлопрокат, находящий применения в различных отраслях. Основные области использования:

1. Строительство. Включает усиление строительных элементов, выполнение опорных функций, а также создание каналов для коммуникаций благодаря полой структуре швеллера.
2. Машиностроение. Используется в качестве опорных и фиксирующих элементов с плоскими стенками, а также в кузовных и оснасточных конструкциях.
3. Автомобильная промышленность. Применяется аналогично машиностроению.

Как выбрать швеллер?

Выбор швеллера следует осуществлять с учетом специфики предполагаемых нагрузок и задач. Для серьезных конструкций рекомендуется проконсультироваться с профессионалами и провести расчеты.

Если швеллер подразумевается для менее значимых конструкций, изучите профильные интернет-ресурсы с отзывами и аналогичными проектами. Однако, при самостоятельном выборе вы принимаете всю ответственность за результат. Рекомендации по размерам и сечениям доказывают ценность такого подхода.

Вес швеллера можно узнать при помощи стандартных таблиц.

Металлопрокат выпускается в целом ряде форм, обеспечивая соответствие каждого конкретного профиля задаче. В "Первой Металлобазе" в Санкт-Петербурге имеется широкий ассортимент черного металла. Если у нас нет нужной продукции, мы готовы поставить ее под заказ.

Материалы для изготовления швеллеров

Швеллеры изготавливаются из разнообразных материалов, которые обеспечивают их надежные эксплуатационные характеристики. Основной материал для производства швеллеров – углеродистая сталь. Этот вид стали отличается высокой прочностью и устойчивостью к механическим воздействиям, что делает его подходящим для строительных конструкций и машиностроения.

Нержавеющая сталь пользуется популярностью для нужд, где требуется повышенная устойчивость к коррозии. Она сохраняет свои свойства в агрессивных средах и при изменениях погодных условий. Это делает ее идеальным выбором для использования в условиях высокой влажности.

Алюминий используется в тех случаях, когда требуется облегчить конструкцию. Швеллеры из алюминия отличаются легкостью и коррозионной стойкостью, что делает их востребованными в авиационной и автомобильной индустриях.

В особо ответственных применениях применяются сплавы с добавлением легирующих компонентов. Например, для улучшения прочности и износостойкости в состав стали могут вводиться элементы, такие как хром или молибден. Это обеспечивает швеллерам дополнительные эксплуатационные достоинства и расширяет их сферу применения.

Преимущества использования швеллеров

Швеллеры считаются одним из наиболее востребованных видов фасонного металлопроката благодаря своим уникальным свойствам и широким возможностям применения в строительстве и промышленности.

Одним из основных преимуществ швеллеров является их высокая прочность. Из-за своей особой U-образной формы швеллеры способны выдерживать значительные нагрузки, распределяя их равномерно по своей длине. Это делает их идеальными для использования в строительных конструкциях, где важна максимальная надежность.

Еще одним плюсом швеллеров является их универсальность. Они могут быть использованы в различных проектах, от создания каркасов зданий и мостов до производства машин и оборудования. Способность швеллеров сочетаться с другими материалами и элементами конструкции делает их подходящим выбором для множества строительных задач.

Долговечность швеллеров также является значительным преимуществом. Они устойчивы к воздействию погодных условий и химических веществ, что продлевает срок службы конструкций. Это особенно важно для внешних объектов, подвергающихся постоянному воздействию внешней среды.

Наконец, легкость монтажа и обработки обеспечивают швеллерам широкую популярность среди строителей и инженеров. Относительно небольшой вес по сравнению с другими металлическими изделиями упрощает транспортировку и установку, а также снижает затраты на строительство.

Сравнение швеллеров с другими видами металлопроката

Во-первых, сравним швеллер с уголком. Уголок отличается большей легкостью и простотой формы, что делает его подходящим для задач, связанных с легкими конструкциями. В то время как швеллер обеспечивает более значительную несущую способность и жесткость благодаря своей уникальной U-образной форме.

Теперь обратимся к двутавровой балке. Двутавр, подобно швеллеру, используется для конструкций с высокой нагрузкой. Однако конструкция двутавра обеспечивает лучшую устойчивость к прогибу и скручиванию. Швеллер в таких же условиях может быть эффективен, если требуется оптимизация по массе конструкции или её стоимости.

Нельзя не упомянуть о трубе профильной. Подобно швеллеру, профильная труба применяется в строительстве и машиностроении. Преимущество труба имеет в универсальности, а швеллер – в способности распределять нагрузку на плоскости.

Таким образом, выбор металлопроката зависит от спецификации проекта. У каждого из перечисленных видов есть свои преимущества и ограничения. Швеллер обладает уникальной комбинацией прочности и экономичности, что делает его незаменимым в определенных конструктивных решениях.

Особенности монтажа и установки швеллеров

Монтаж и установка швеллеров требуют тщательной подготовки и соблюдения ряда правил, чтобы обеспечить долгосрочную надежность и безопасность конструкций. Рассмотрим ключевые аспекты этого процесса.

• Подготовка к монтажу:

  • Перед началом работ необходимо произвести точные расчеты нагрузки, которую должны выдерживать швеллеры.
  • Обязательно учитывать условия эксплуатации: влажность, температурные колебания и возможные агрессивные среды.

• Способы крепления:

  • Сварка. Наиболее распространенный метод, обеспечивающий прочную фиксацию элементов. Требует квалификации исполнителя для соблюдения технологии.
  • Болтовое соединение. Применяется в конструкциях, где может потребоваться демонтаж. Обеспечивает быстрое и простое соединение.

• Инструменты и оборудование:

  • Для резки используются специализированные пилы и резаки, гарантирующие точность и качество реза.
  • В процессе сварки необходимо применять соответствующие защитные средства для предотвращения ожогов и травм.

• Качество и контроль:

  • Монтаж должен осуществляться в соответствии с четко разработанным проектом и стандартами качества.
  • После установки необходимо провести контроль качества соединений и убедиться в точности выполнения всех сварных швов.

• Финальная проверка:

  • Перед эксплуатацией конструкции важно провести финальную проверку всеми имеющимися инструментами и методами диагностики.

Правильный монтаж и установка швеллеров гарантируют долговечность и надежность созданных конструкций, а также их устойчивость к различным внешним факторам.

Советы по хранению и транспортировке швеллеров

Швеллеры – один из ключевых элементов металлопроката, который требует аккуратного подхода к хранению и транспортировке для сохранения своих свойств и продления срока службы. Ввиду габаритных размеров и веса, обработка швеллеров должна быть тщательно организована.

При хранении швеллеров следует учитывать условия окружающей среды. Важно обеспечить защиту от влаги, чтобы предотвратить коррозию материала. Для этого рекомендуется использовать крытые склады с достаточной вентиляцией или защитное покрытие.

Располагать швеллеры нужно горизонтально на ровной поверхности, чтобы избежать деформации. Для сохранения целостности металла швеллеры следует отделять друг от друга деревянными прокладками, особенно если они складируются в несколько рядов.

Транспортировка швеллеров требует специального оборудования. Для этих целей используются грузовики с открытым бортом или специализированные платформы. Закрепление швеллеров на транспортировочных средствах выполняется с применением ремней и стяжек, которые помогают удержать груз в стабильном положении во время движения.

Для облегчения контроля процесса разгрузки и погрузки рекомендуется использовать технику, оснащенную подъемными механизмами. Это уменьшает риск случайных повреждений и обеспечивает безопасность рабочей среды.

Следование указанным рекомендациям способствует поддержанию высокого качества швеллеров и предотвращает их повреждение при перемещении и хранении.
