Диаметры водопроводных труб

Автор: Волков Семён

Дата публикации: 24 Апреля 2024

Трубопроводы для воды могут быть эксплуатационно-потребительскими или индустриальными. Главное различие между ними основано на стандартах ГОСТ, которые определяют санитарные требования. Использование разными видами трубопроводов труб зависит от их предназначения.

К примеру, в многоэтажных домах может осуществляться поставка нескольких разновидностей воды: для питья, полностью очищенная, служебно-хозяйственная и горячая. В отрасли промышленности существуют возвратное и безвозвратное использование воды. В некоторых сферах используется вода для очистки сырья, генерации пара, нагрева на уровень до 75% с целью передачи тепловой энергии.

Разработка системы требует учёта многих характеристик, но ключевым элементом становится диаметр стальной водопроводной трубы. Несоответствие размеров приведёт к негерметичности соединений, а также усилит вихревое образование в потоке из-за его сопротивления. Это в свою очередь, повысит расход материалов на соединительное оборудование. Кроме того, от точности отбора оборудования напрямую зависит напор воды.

Диаметр стальных труб используется как основной критерий их классификации.

  • Трубопроводы больших размеров (свыше 50,8 см) используются для магистральных трубопроводов.
  • От 11,4 до 53 см. диаметра - для городских систем водоснабжения и подвода воды к различным объектам.
  • Для проведения разводок внутри зданий используются небольшие размеры - до 11 сантиметров.

Согласно требованиям регулирующих документов, выбор трубопроводной арматуры осуществляется с учетом внешнего диаметра трубы и тройников. В зависимости от подвергающихся ей внешних и внутренних нагрузок, толщина стенок может быть различной. При выборе обычно используют округленное значение, называемое "условным проходом", либо Ду, в новых стандартах это DN.

Способы объединения:

  • Стыковая и враструбная сварка;
  • Резьба;
  • Фланцы.

В общественных системах наиболее распространен использованием стальных труб с обозначением ВГП (ВодоГазоПроводные), в соответствии с ГОСТ 3262-75Данная продукция подвергается испытаниям на гидравлическую устойчивость и предлагает широкий диапазон размеров. Если это согласовано с заказчиком, ВГП предоставляется с набором, включающим резьбу и соединительную муфту. Фланцы используются для обеспечения исключительной прочности разборных соединений, а также для стыковки стальных труб с пластиковыми.

Срок эксплуатации стальной трубы составляет 20-30 лет, при этом оцинкованная сможет прослужить до 50 лет. Наиболее подверженными износу являются компоненты систем отопления, которые постоянно испытывают давление. В прямых стояках ХВС происходит ускоренное разрушение из-за внешней коррозии. Они часто испытывают конденсацию, и отслаивание из-за этого покрытия может вызвать свист в продольных сварных швах.

Трубы, покрытые слоем цинкаОбычно они не требуют замены из-за натурального износа. Главной причиной часто является некорректная установка. Цинк не подлежит сварке, и при вариантах гальванизации его покрытие начинает отслаиваться уже при температуре 65 градусов Цельсия.о.

Изготовление труб, предназначенных для транспортировки воды, осуществляется из различных видов стали, чугуна и пластмассы.

Трубы с толстой стенкой используются при высоких внешних нагрузках, несмотря на малое внутреннее давление среды. Производство тонкостенной проката опирается на более сложную технологию. Классификация по размерам стенки представлена в стандартах.

В соответствии с ГОСТ 3262-75, сокращенно ВГП.

  • Легкие;
  • Обыкновенные;
  • Усиленные.

Холоднодеформированные без стыковых соединений(Стандарт 8734-75):

  • Особотонкостенные;
  • Тонкостенные;
  • Толстостенные;
  • Особотолстостенные.

Стойкостные свойства трубного материала в коммунальной инфраструктуре эксплуатируются приблизительно на треть, что обеспечивает защиту водопроводных систем от разрушений и скачков нагрузок.

Условный проход Наружный диаметр Толщина стенки труб Масса 1 м труб, кг
легких обыкновенных усиленных легких обыкновенных усиленных
6 10,2 1,8 2,0 2,5 0,37 0,40 0,47
8 13,5 2,0 2,2 2,8 0,57 0,61 0,74
10 17,0 2,0 2,2 2,8 0,74 0,80 0,98
15 21,3 2,35 — — 1,10 — —
15 21,3 2,5 2,8 3,2 1,16 1,28 1,43
20 26,8 2,35 — — 1,42 — —
20 26,8 2,5 2,8 3,2 1,5 1,66 1,86
25 33,5 2,8 3,2 4,0 2,12 2,39 2,91
32 42,3 2,8 3,2 4,0 2,73 3,09 3,78
40 48,0 3,0 3,5 4,0 3,33 3,84 4,34
50 60,0 3,0 3,5 4,5 4,22 4,88 6,16
65 75,5 3,2 4,0 4,5 5,71 7,05 7,88
80 88,5 3,5 4,0 4,5 7,34 8,34 9,32
90 101,3 3,5 4,0 4,5 8,44 9,60 10,74
100 114,0 4,0 4,5 5,0 10,85 12,15 13,44
125 140,0 4,0 4,5 5,5 13,42 15,04 18,24
150 165,0 4,0 4,5 5,5 15,88 17,81 21,63

В наше время различают два метода указания диаметра стальных труб: в дюймах и миллиметрах. Дюймовая система применяется на территории Европейского Союза. Диаметры импортных товаров, а иногда и труб ВГП, чаще всего обозначаются в дюймах. Однако российские производители в основном используют метрическую систему.

Следует подчеркнуть, что разница не сводится лишь к цифрам:

  • Внешний диаметр трубы обычно указывается в миллиметрах.
  • Диаметр резьбы, измеряемый в дюймах, ссылается на его внешний размер.

В соответствии с данными параметрами выбираются соединительные элементы и арматура. Потребность в соединении труб из различных материалов может привести к сложностям при конвертации дюймов в миллиметры. Именно для этого в специализированном жаргоне было введено понятие "трубный дюйм".

Вместо стандартного дюйма, который равен 25,4 мм, его размер составляет 33, 24 мм.

Размеры и масса труб из чугуна

Изделия из чугуна могут служить до 100 лет, но их масса затрудняет установку и замену, что фактически делает их реликвией прошлого.

Условный проход, мм Наружный диаметр, мм Толщина стенки, мм



категория ЛА

 Толщина стенки, мм



группа А

 Толщина стенки, мм



группа В

 Стандарты длины, м
65 81 6,7 7,4 8 2;3.
80 98 7,2 7,9 8,6 3;4.
100 118 7,5 8,3 9 3;4;5;6.
125 144 7,9 8,7 9,5 3;4;5;6.
150 170 8,3 9,2 10 3;4;5;6.
200 222 9,2 10,1 11 4;5;6.
250 274 10 11 12 4;5;6.
300 326 10,8 11,9 13 4;5;6.
350 378 11,7 12,8 14 4;5;6.
400 429 12,5 13,8 15 4;5;6;7;8;9;10.
500 532 14,2 15,6 17 4;5;6;7;8;9;10.
600 635 15,8 17,4 19 4;5;6;7;8;9;10.
700 738 17,5 19,3 21 4;5;6.
800 842 19,2 21,1 23 4;5;6.
900 945 20,6 22,3 25 4;5;6.
1000 1048 22,5 24,8 27 4;5;6.

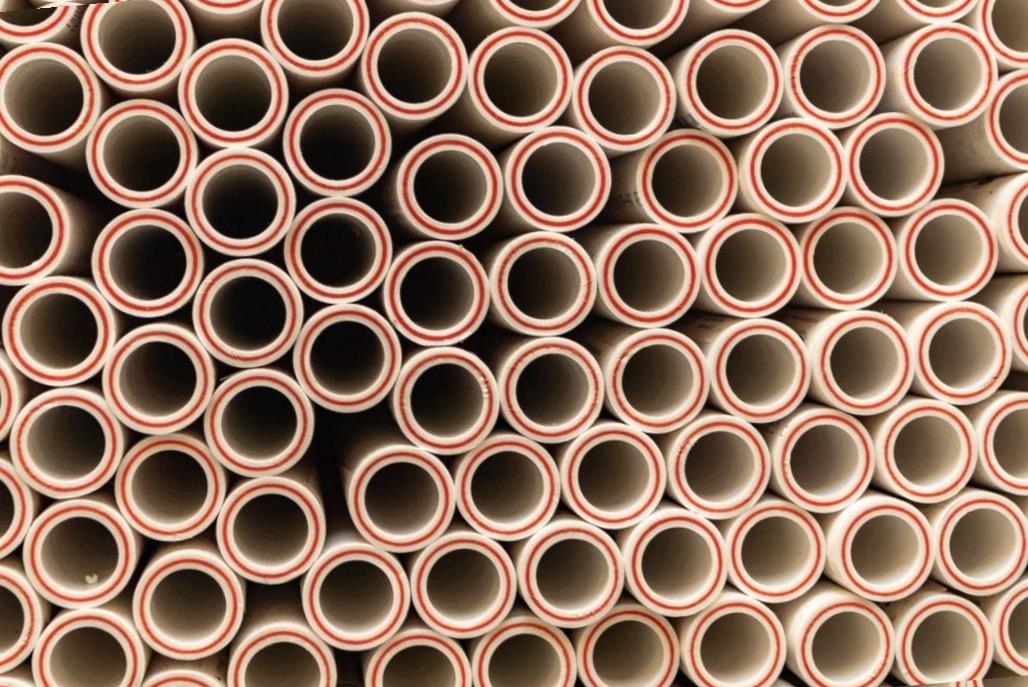

Размеры пластиковых труб в поперечном сечении

Пластик широко используется в рамках внутренних инсталляций. Тем не менее, он не имеет способности устоять перед высокими температурами, что критично для систем ГВС и отопления, а также не устоявает перед замораживанием и перемещением почв.

В стандартах Европы наиболее значимым параметром считается условный проход, обозначаемый как DN. При этом одному и тому же значению DN может соответствовать несколько разновидностей труб, отличающихся по своему внешнему диаметру и стенкам разной толщины.

В соответствии с историческими нормами, "трубный дюйм" соответствует 33,24 см, что является совокупностью внутреннего диаметра и толщины двух стенок. Следовательно, у трубы с диаметром в один дюйм DN стандарт говорит о виде 25 мм., а ее наружный диаметр составляет 33,6. Если стенка трубы усилена, внутренний просвет составляет 25,6, а для обычной - 27,1. На внешний диаметр резьбы это будет слегка влиять, делая его немного меньше внешнего диаметра: 33,24.

Стоит упомянуть, что трубный прокат в дюймах и в метрической системе отличается по шагу резьбы. Для соединения требуются особые переходные элементы.

Таблица конвертации из дюймов в миллиметры.
