Диаметры стальных труб

Автор: Волков Семён

Дата публикации: 30 Апреля 2024

Диаметр труб - это ключевой параметр трубных изделий, на котором основываются все нужные вычисления. Стандарт ГОСТ 10704-91 устанавливает размеры диаметров для металлических труб, классифицируя их по различным категориям.

  • Под "Малого" понимают такие изделения, размер которых не превышает 114 мм.
  • Прокат среднего размера имеет диаметр от 114 до 530 мм.
  • Труба с большим диаметром – это труба, размеры которой превосходят отметку в 508 мм. Классифицировать такого рода трубы обычно происходит с учётом их наружного диаметра.

Picture background

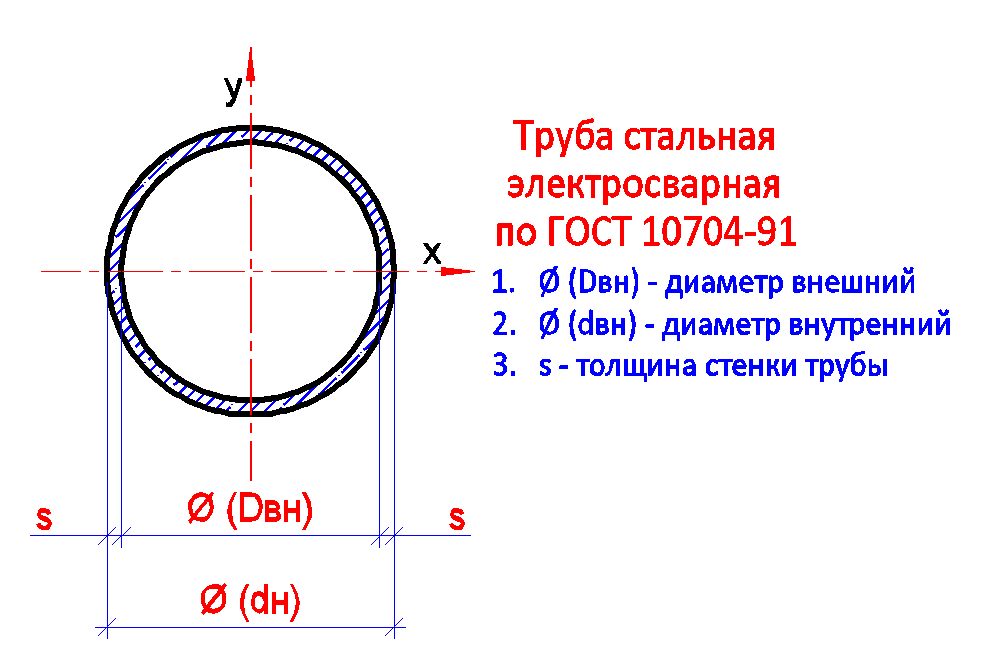

Так вычисляют диаметр трубы из стали:

  • По внешнему диаметру классифицируются бесшовные и электросварные типы труб.
  • В соответствии с показателями условного прохода водогазонапорных труб, они приближены к значениям стандартной серии номинального размера внутреннего диаметра. Размер условного диаметра металлических труб определяется на основе параметров, указанных в ГОСТ 355-52.

Термин "условный проход" представляет собой условную величину (ранее "Dy", Теперь "DN"), которая выбирается в процессе стандартизации диаметра трубных изделий. Суть в том, что при одинаковом внешнем диаметре трубы, внутренние размеры могут существенно отличаться. DN не только характеризует сквозную способность трубного материала, но и позволяет точно подобрать компоненты и другую арматуру для трубопроводных систем. Стандарт ГОСТ 28338-89 классифицирует трубы именно по значению DN.

Не только круглые, но и квадратные, овальные или прямоугольные сечения могут быть у стальных труб. Однако, все они обладают двумя универсальными свойствами: геометрическими и техническими характеристиками.

Следующие параметры отражают геометрические особенности:

  • размеры трубочек;
  • степень толщины их стен.
  • внутренние и внешние диаметры.

Спецификации, габариты труб, нормы их изготовления и использования, регулируются отдельными стандартами. ГОСТы формируются и применяются с учетом материалов, применяемых в процессе производства металлопроката, и технологии его изготовления.

В стандартных документах приводятся следующие параметры:

  • Номинальный диаметр, обозначаемый как DN, применяется для выбора подключаемых элементов согласно ГОСТ 28338-89. Он приближенно соответствует условному проходу (диаметру условного прохода, Ду).
  • Диаметр снаружи (D)HBЭта величина не подвержена изменениям, поскольку служит референтным стандартом в процессе производства арматуры и фитингов.
  • Существует параметр, который называется толщиной стенки (S) и может быть разным у товаров с одинаковым размером внешнего радиуса. Такие товары могут быть как с тонкой, так и с толстой стенкой. По аналогии, ВГП производятся в различных модификациях: легкие, стандартные, усиленные.
  • Ду является условным показателем пропускной способности. При расчете внутреннего диаметра стальной трубы с использованием таблиц ГОСТ, возможно обнаружение расхождения в размерах на 2-4 мм. Ду обозначает средний разрез, который соответствует характеристикам нескольких сочетаемых предметов и арматуры. Возможны отклонения от овальности и прямолинейности, в зависимости от класса точности.
  • Ру, Рпр, Рр  Требуется разработка трубопроводных систем, для которых необходимо учесть три типа давления: условное, испытательное и рабочее. Их значения строго регулируются в соответствии со стандартами ГОСТ 356-80.

В нашей стране размеры труб обычно представлены в миллиметрах, но в рамках таблицы возможно наткнуться на дюймовые обозначения: 1 дюйм равен 25,4 мм. Дюймовая система измерения диаметра применяется в основном для импортных товаров или при определении размеров ВПГ-труб.

Параметры трубы (наружный диаметр)СтальТолщина Стенки, мм
Ø 16Ø 18Ø 19Ø 20ст3 ст20 09Г2С 08псот 1 до 3 мм
Ø 25Ø 28Ø 30Ø 32ст3 ст20 09Г2С 08псот 1 до 3 мм
Ø 35Ø 38Ø 40Ø 42ст3 ст20 09Г2С 08псот 1 до 3 мм
Ø 48Ø 51Ø 57Ø 60ст3 ст20 09Г2С 08псот 1 до 3 мм
Ø 76Ø 89Ø 102Ø 108ст3 ст20 09Г2Сот 2 до 10 мм
Ø 114Ø 127Ø 133Ø 159ст3 ст20 09Г2Сот 3 до 10 мм
Ø 219Ø 273Ø 325Ø 377ст3 ст20 09Г2Сот 3 до 12 мм
Ø 426Ø 530Ø 630Ø 72017Г1С ст3 ст20 09Г2Сот 4 до 50 мм
Ø 820Ø 920Ø 1020Ø 122017Г1С ст3 ст20 09Г2Сот 4 до 50 мм
Ø 1320Ø 1420Ø 1520Ø 162017Г1С ст3 ст20 09Г2Сот 4 до 50 мм
Ø 1720Ø 1820Ø 1920Ø 202017Г1С ст3 ст20 09Г2Сот 4 до 50 мм
Ø 2120Ø 2220Ø 2520Ø 262017Г1С ст3 ст20 09Г2Сот 4 до 50 мм
Ø 2720Ø 2820  17Г1С ст3 ст20 09Г2Сот 4 до 50 мм



Диаметр внутреннего отверстия, заданный в миллиметрах

Диаметр снаружи, мм

СтальТолщина стенки, мм
Ø 6 дуØ 10,2ст20, ст10, ст1-3 сп/пс1,8; 2; 2,5
Ø 8 дуØ 13,5ст20, ст10, ст1-3 сп/пс2; 2.2; 2,8
Ø 10 дуØ 17,0ст20, ст10, ст1-3 сп/пс2; 2.2; 2,8
Ø 15 дуØ 21,3ст20, ст10, ст1-3 сп/пс2,35; 2,5; 2,8; 3,2
Ø 20 дуØ 26,8ст20, ст10, ст1-3 сп/пс2,35; 2,5; 2,8; 3,2
Ø 25 дуØ 33,5ст20, ст10, ст1-3 сп/пс2,8; 3,2; 4
Ø 32 дуØ 42,3ст20, ст10, ст1-3 сп/пс2,8; 3,2; 4
Ø 40 дуØ 48,0ст20, ст10, ст1-3 сп/пс3; 3,5; 4
Ø 50 дуØ 60,0ст20, ст10, ст1-3 сп/пс3; 3,5; 4,5
Ø 65 дуØ 75,5ст20, ст10, ст1-3 сп/пс3,2; 4; 4,5
Ø 80 дуØ 88,5ст20, ст10, ст1-3 сп/пс3,5; 4; 4,5
Ø 90 дуØ 101,3ст20, ст10, ст1-3 сп/пс3,5; 4; 4,5
Ø 100 дуØ 114,0ст20, ст10, ст1-3 сп/пс4; 4,5; 5
Ø 125 дуØ 140,0ст20, ст10, ст1-3 сп/пс4; 4,5; 5,5
Ø 150 дуØ 165,0ст20, ст10, ст1-3 сп/пс4; 4,5; 5,5

Параметры трубы (наружный диаметр)СтальТолщина стенки, мм
трубы горячедеформированые
Ø 20Ø25Ø28Ø30Ø32Ø35Ø38Ø40ст10, ст20, 09г2сот 2,5-8
Ø 42Ø 45Ø 50Ø 51Ø 54Ø 57Ø 73Ø 76ст10, ст20, 09г2сот 2,5-8
Ø 89Ø 102Ø 108Ø 114Ø 121Ø 127Ø 133Ø 140ст10, ст20, 09г2сот 4-12
Ø 146Ø 152Ø 159Ø 168Ø 180Ø 194Ø 203Ø 219ст10, ст20, 09г2сот 4-15
Ø 245Ø 273Ø 299Ø 325Ø 351Ø 377Ø 402Ø 406ст10, ст20, 09г2сот 4-25
Ø 426Ø 450Ø 465Ø 480Ø 500Ø 530Ø 550 ст10, ст20, 09г2сот 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6Ø 7Ø 8Ø 9Ø 10Ø 11Ø 12Ø 13ст10, ст20, 09г2сот 1-2
Ø 14Ø 15Ø 16Ø 17Ø 18Ø 19Ø 20Ø 21ст10, ст20, 09г2сот 1,6-3,5
Ø 22Ø 23Ø 24Ø 25Ø 26Ø 27Ø 28Ø 29ст10, ст20, 09г2сот 1,8-4,5
Ø 30Ø 32Ø 34Ø 35Ø 36Ø 38Ø 40Ø 42ст10, ст20, 09г2сот 2,5-7
Ø 45Ø 48Ø 50Ø 51Ø 53Ø 54Ø 56Ø 57ст10, ст20, 09г2сот 4-9,5
Ø 60Ø 63Ø 65Ø 68Ø 70Ø 73Ø 75Ø 76ст10, ст20, 09г2сот 5-12
Ø 80Ø 83Ø 85Ø 89Ø 90Ø 95Ø 100Ø 102ст10, ст20, 09г2сот 7-18
Ø 108Ø 110Ø 120Ø 130Ø 140Ø 150Ø 160Ø 170ст10, ст20, 09г2сот 9-24
Ø 180Ø 190Ø 200Ø 210Ø 220Ø 240Ø 250 ст10, ст20, 09г2сот 18-24


Труба с применением электросварки, прямого шва, размерами 108х3,5 и длиной 12 метров (Э/С ПШ 108х3,5 на 12 метров). Здесь 108 мм - это внешний диаметр, 3,5 мм - толщина ее стенки, а 12 метров - общая длина заготовки.

Труба водогазопроводная с параметрами 50х3,5 и длиной 6 метров (ВГП ДУ 50х3,5 дл6м) имеет следующие характеристики: внутренний диаметр составляет 50 мм, толщина ее стенки – 3,5 мм, а длина одного сегмента – 6 метров.

Непрерывное холодное формование трубы 35х3 н/д имеет следующие параметры: внешний диаметр - 35 мм, толщина стенки - 3 мм, а длина не фиксирована и может варьировать от 4 до 12 метров.

Труба бесшовная горячедеформированная 60х5 н/д (бш гд 60х5 н/д) имеет следующие размеры: внешний диаметр - 60 мм, толщина стенки - 5 мм, длина не устанавливается точно и может колебаться от 4 до 12 метров.

Трубы из стали разнообразных диаметров находят широкое применение в разных сферах промышленного производства и строительной деятельности. Различные аспекты, такие как прочность сооружения, его грузовая вместимость, эффективность и продолжительность службы, во многом определяются выбором соответствующего диаметра трубы.

Строительство

Трубы из стали с диаметрами 325, 426 и др. применяются в сфере строительства с целью создания каркасных систем. Отличительной чертой таких труб является их высокая устойчивость и прочность при взаимодействии с разнообразными нагрузками. Они часто используются в процессе строительства зданий, мостов, нефтяных буровых установок и других объектов.

Трубы с такими диаметрами, как 530, 1020, 1220 и 1420 мм, активно применяются в сфере строительства трубопроводных систем. Это обеспечивает эффективное перемещение жидкостей, таких как газ, нефть, вода, на значительные расстояния. Использование труб большего диаметра способствует повышению пропускной способности системы и снижению потери давления в трубопроводе.

Машиностроение

В области машиностроения для производства разнообразного оборудования активно используются стальные трубы с диаметрами 5, 15, 24 и 32. Такие детали необходимы при формировании рам, элементов станков, гидравлических систем и прочих комплектующих. Одними из их основных преимуществ являются высокая прочность и стойкость к механическим воздействиям.

Отрасль нефтяного и газового производства

В нефтегазовой отрасли для бурильных операций используются стальные трубы с диаметром 60, 73 и 89. Они функционируют в роли оболочки для буровых колонн, обеспечивая необходимую прочность и стабильность в процессе бурения скважин. Трубы большого диаметра способствуют более эффективному и результативному процессу бурения.

Особенности и область использования стальной трубы различаются в зависимости от ее диаметра. Вот некоторые примеры.

108 величина диаметра:

  • Типично используется в строительной сфере для возведения миниатюрных сооружений и поддерживающих элементов;
  • Данный диаметр трубы характеризуется повышенной прочностью и стабильностью.

Диаметр составляет 219х6:

  • Трубопроводы размером 219х6 зачастую применяются для перевозки жидкостей на средневзросленные промежутки.
  • Они обладают отличной пропускной способностью и стойкостью к давлению.

Диаметр измеряется в 530х8:

  • В машиностроительной отрасли для создания объемных конструкций и технического оборудования используются стальные трубы с диаметром 530х8.
  • Они характеризуются значительной грузоподъемностью и высокой механической устойчивостью.

Применение труб из стали разного диаметра играет ключевую роль во многих сферах промышленного производства. Специфический диаметр определяет надежность, грузоподъемный потенциал и производительность сооружения.

Волков Семён

Автор: Волков Семён

Эксперт в области металлопроката и металловедения
