Что входит в узлы трубопровода
Автор: Волков Семён
Дата публикации: 28 Апреля 2024
Содержание:
<divwp-block-quote">
Элемент трубопровода представляет собой сегмент основного трубопролёта, выполненный в форме блока с различными конфигурациями. В его конструкцию включены манометры и сенсоры для мониторинга условий работы среды, которая транспортируется через трубы.
Сварка или клепка используются для объединения крупных узлов и фланцев. Антикоррозийное покрытие внутри значительно увеличивает долговечность компонентов трубопровода.
Давайте более детально изучим состав и разновидности соединительных элементов трубопровода.
Состав узла трубопровода

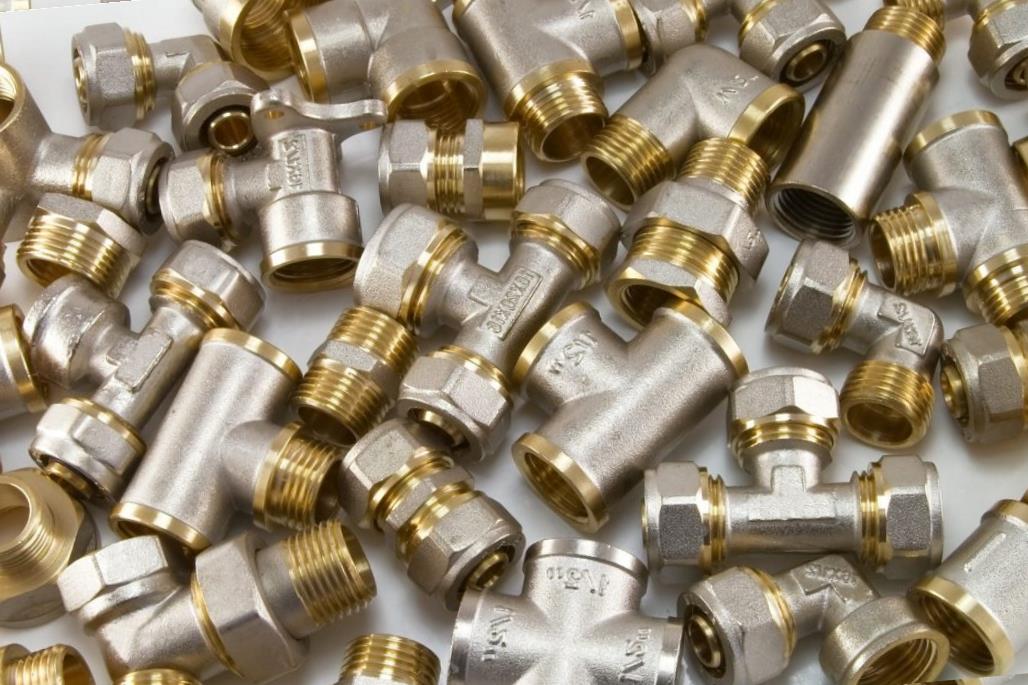

Состав основных компонентов трубопровода в унифицированной версии включает в себя следующие детали:
- Отводы- способствуют контролю движения материала в определенном направлении. Элемент позволяет прокладывать трассы, учитывая особенности ландшафта и неровности почвы.

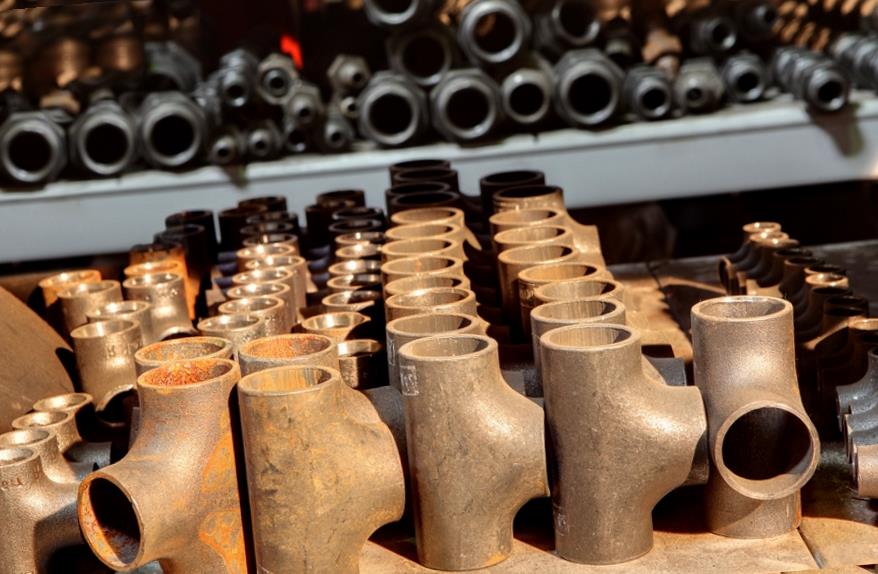

- Тройники– осуществляет присоединение к основной трубе дополнительных разветвлений. Такие соединительные детали способствуют разбиению рабочего потока на множество сегментов или его объединению в рамках единого трубопровода.
- ПереходникиОни варьируют размер условного прохода трубопровода. Такие концентрические переходные элементы можно установить исключительно на вертикально расположенные трубы, тогда как эксцентрические оптимальны лишь для горизонтального расположения.
- Заглушки- полностью или по частям блокируют поток жидкости в отверстиях на трубах.
- Муфты служат для соединения различных сегментов трубопровода, размещенного на плоской поверхности.
Только сертифицированные продукты, отвечающие ГОСТ, используются для гарантирования надежности и герметичности соединения.
Фасонные изделия также применяются в работе с российскими трубопроводами. Они допускают распределение потока жидкости на несколько отдельных участков, обеспечивают надежность и герметичность в местах соединения труб различного диаметра. Кроме того, их использование помогает избежать возможных экологических кризисов на территориях, через которые проходит магистраль.
Подбор материала и вида ключевых компонентов происходит в соответствии с характеристиками рабочего пространства и климатическими условиями окружающей обстановки.
Извините, но ваш запрос содержит несуществующую команду или некорректные данные. Пожалуйста, предоставьте текст для перефразирования.#187;14185″]
Способы монтажа
Блоки-узлы обязаны соответствовать стандартам ГОСТ, быть снабжены паспортами и сертификатами от производителей. Перед началом установки эксперт проводит внешний осмотр изделий для выявления возможных дефектов, которые не были указаны в сопроводительных документах.
Сопоставляются с информацией из чертежей и проектных документов различные характеристики, такие как диаметр, толщина стенок и размеры. Вместе с основными документами представляются копии сертификатов на качество продукции, журнал выполненных сварочных работ, а также акты, подтверждающие проведение гидравлических тестов.
После урегулирования всех формальностей начинается процесс монтажа. Существует несколько способов монтажа и ассемблеи элемента трубопровода:
- Метод фланцевого соединения используется при соединении двух деталей с одинаковым диаметром. Фланец представляет собой диск с рядом отверстий вокруг его периметра. К окружности трубы приваривают круглую пластину, которую далее соединяют с второй деталью с помощью болтов. Зону соединения уплотняют резиновыми или паронитовыми прокладками. При начале работы магистрали механическое воздействие может постепенно ослаблять соединения, поэтому болты регулярно нужно доустанавливать.
- Способ приварного соединения считается неотъемлемым. Для проверки качества используют ультразвуковое исследование сварных швов, которые служат защитой мест сочленения от протечек и тепловых убытков.
- Такие как муфтовые детали не имеют резьбы и их основное применение - это соединение пластиковых и металлических элементов. В качестве уплотнителя здесь используются резиновые кольца, которые также способствуют усилению герметичности.
Выбор определенных деталей для узловых блоков производится в зависимости от задач, поставленных при устройстве магистрали. Может потребоваться использование хомутов, крестовин, запорных вентилей и клапанов для регулирования объема среды.
