Бесшовные трубы назначение особенности производства ограничения в использовании

Автор: Волков Семён

Дата публикации: 12 Августа 2024

Содержание:

Сортамент и классификация стальных бесшовных труб настолько обширны, что легко может вызвать путаницу. Поэтому, чтобы правильно выбрать прокат для конкретных производственных задач, нужно понимать основы: знать технологии производства, назначение продукции и ограничения её применения. В противном случае бюджет может быть потрачен неэффективно. Особенно это важно, учитывая, что бесшовные трубы стоят дороже шовных аналогов из-за их повышенной прочности. Обо всём этом и других аспектах пойдёт речь в статье.

Изготовление бесшовных труб представляет собой довольно сложный процесс, однако такие трудности оправданы высоким качеством получаемой продукции.

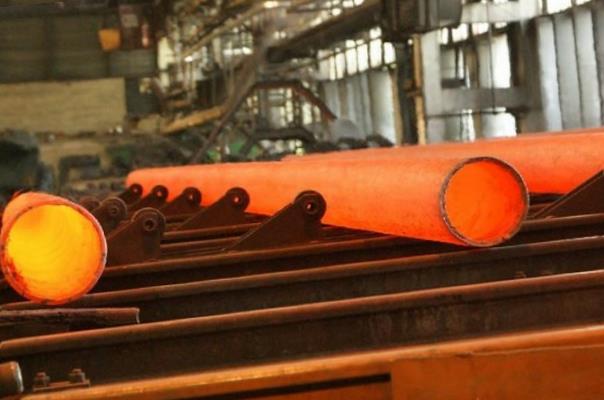

Производство бесшовных труб может осуществляться двумя способами: горячей и холодной прокаткой. Оба метода требуют значительных затрат и сложны в реализации, что и объясняет высокую стоимость стальных бесшовных труб. Прежде чем заготовка поступит на прокатный стан, её необходимо предварительно подготовить. Процесс подготовки одинаков для обоих методов, горячей и холодной прокатки. Для этого применяются следующие подходы:

После этого методы расходятся. Горячая прокатка включает в себя следующие этапы:

  1. Подготовительный этап. Заготовку нагревают до 1180–1200 °С.
  2. Формирование гильзы. С использованием специального инструмента в форме гриба в центральной части заготовки сверлится большое отверстие. В результате изделие приобретает сходство с трубой. Затем гильза перемещается на обкатный станок.
  3. Процесс прокатки. На этом этапе внутренняя и внешняя поверхности изделия зажимаются между двумя вращающимися валками. Таким образом, корректируются диаметр и толщина стенок. Для точной настройки этих параметров на прокаточном станке установлен специальный ограничитель.

Для приведения бесшовной трубы в соответствие с сортаментом, данный цикл повторяется несколько раз до достижения желаемого результата.

Холоднокатаный прокат характеризуется особенно гладкой поверхностью. Кроме того, деформация заготовки происходит без применения высоких температур. Процесс включает следующие этапы:

  1. Процедура обработки. Заготовки для холодного проката отбираются с предельной аккуратностью. После этого их подвергают обжигу и травлению кислотой. Затем необходимо удалить с их поверхности остаточные следы этих операций. Для этого производится обработка заготовок щелочью. И только после этого происходит фосфатирование или омеднение, что необходимо для повышения прочности изделий.
  2. Процесс формирования сечения. Стенки трубы зажимаются между двумя вращающимися валиками. Таким образом, регулируется толщина стенок и диаметр трубы. Изменение последнего достигается посредством изменения угла наклона валиков.
  3. Этап обжатия. Для этого направления движения трубы и валков меняются. Это помогает зафиксировать достигнутые параметры изделия.

Этот цикл тоже полностью повторяется несколько раз до момента достижения необходимых показателей. Если требуется изготовить тонкостенные изделия, заготовку снова подвергают травлению и отжигу.

Бесшовные трубы обладают рядом преимуществ перед сварными аналогами, в том числе высокой прочностью и устойчивостью к высоким рабочим давлениям. Они находят широкое применение в различных отраслях, включая нефтегазовую промышленность, энергетическое машиностроение, авиакосмическую отрасль и строительство. Однако выбор между горячей и холодной прокаткой зависит от конкретных технических требований и области применения конечного продукта:

  • Горячая прокатка используется для производства труб с более толстыми стенками и большим диаметром. Эти трубы обычно применяются в условиях, где важен запас прочности, таких как оборудование высокого давления или тяжелая техника.
  • Холоднокатаные трубы, обладающие высокой точностью размеров и качественной поверхностью, часто применяются в гидравлических системах, в точном машиностроении, автомобильной промышленности и других сферах, где качество и точность являются критичными параметрами.

Современные производители постоянно совершенствуют технологии прокатки и обработки бесшовных труб, стремясь улучшить их качество, снизить затраты на производство и удовлетворить растущие потребности рынка.

Из-за своей высокой прочности и способности выдерживать различные нагрузки, бесшовные трубы находят применение практически во всех отраслях промышленности. Например, они востребованы в добывающей индустрии, особенно в нефтегазовой сфере, для транспортировки сырья на большие расстояния. Бесшовные трубы используются также в конструкции буровых установок. В угольной промышленности с их помощью осуществляется вывод избыточного пара под давлением. Во всех этих случаях применяются горячекатаные трубы, известные своей повышенной прочностью. В машиностроении без них тоже не обойтись: трубы применяются в создании самолетов, автомобилей, судов, станков и военной техники. Основной причиной столь широкого использования этого типа металлопроката является их беспрецедентная стойкость к внутреннему давлению.

Для таких трубопроводных систем выбирают исключительно бесшовные трубы из-за их высокой прочности

В зависимости от области применения бесшовные стальные трубы подразделяют на 6 категорий:

  • 1 категория. Эти трубы предназначены для оборудования ирригационных сетей, прокладки электрических кабелей, а также для транспортировки газов и жидкостей. Кроме того, из такого материала можно делать ограждения, строительные леса и другие аналогичные сооружения.
  • 2 категория. Данный прокат применяется для магистральных трубопроводов, по которым транспортируются вода, нефть, газ, твердые материалы, топливо и нефтепродукты.
  • 3 категория. Эти трубы используются в условиях высоких нагрузок по давлению и температуре.
  • 4 категория. Эти изделия применяются в нефтяной промышленности, будучи вспомогательными элементами, частями бурильного и обсадного оборудования.
  • 5 класс. Это прокатные трубы, используемые в конструкциях мачт, вышек, кранов и опорных систем. Кроме того, такие трубы применяются для изготовления элементов мебели.
  • 6 класс. Трубы для различных секторов машиностроения. Они находят применение в производстве цилиндров, поршней, подшипников, а также резервуаров, выдерживающих высокое давление, и валовых колец.

Подобная классификация значительно упрощает выбор трубопровода для определённого производства. Однако в некоторых случаях целесообразно обратиться за советом к специалистам, чтобы сохранить время.

Также стоит отметить, что бесшовные стальные трубы обладают отличными антикоррозионными свойствами при использовании специальных покрытий и обработки. Это делает их идеальными для применения в условиях агрессивных сред, таких как морская вода, химические вещества и температуры, значительно превышающие средние показатели. Благодаря устойчивости к коррозии, срок службы таких труб значительно увеличивается, что способствует надежности и экономичности эксплуатации.

Еще одной важной особенностью бесшовных труб является их универсальность в монтаже и эксплуатации. Они легко поддаются механической обработке, что позволяет использовать их в сложных инженерных системах и конструкциях. Их можно сваривать, резать, сгибать без риска значительного снижения прочностных характеристик.

Таким образом, бесшовные стальные трубы продолжают быть важным элементом в различных производствах и отраслях, благодаря своим уникальным качествам и широкому спектру применения.

Еще одним важным аспектом правильного выбора труб является осведомлённость о некоторых ограничениях в их применении:

  • Трубопроводы для холодной воды в многоквартирных зданиях. Допустимый диаметр таких труб – до 150 мм.
  • Обеспечение горячего водоснабжения и отопления внутри промышленных комплексов и жилых зданий. Внешний диаметр должен составлять от 40 до 50 мм.
  • Основные трубопроводы для транспортировки нефти и газа. Используются трубы с диаметром от 1020 мм и более.
  • Гидравлические системы в автомобилях и дорожно-строительной технике. Параметры зависят от объема жидкости. Диаметр труб варьируется от 8 до 50 мм.
  • Сфера химической и нефтегазовой промышленности. Для интерпередачи жидкостей применимы трубы до 273 мм в диаметре.
  • В строительстве трубные изделия подходят для забивки мостовых опор, фундаментов и свай с диаметром от 650 мм.
  • Диапазон допустимых диаметров канализационных труб составляет от 530 до 1020 мм.
  • Для водоснабжения в городских котельных и подключения отопления к дому используются трубы с диаметром до 325 мм.

Для обеспечения надежности и долговечности бесшовных труб необходимо проводить тщательные испытания и контроль качества на всех этапах производства. Это включает в себя изучение физических, механических и химических характеристик материала, из которого изготовлены трубы.

Первой стадией является визуальный осмотр труб. На этом этапе проверяют наличие внешних дефектов, таких как трещины, вмятины или неровности. Это позволяет выявить явные недостатки, которые могут повлиять на эксплуатационные свойства трубы.

После визуального осмотра следует ультразвуковое дефектоскопирование. Этот метод используется для выявления внутренних дефектов, таких как неплотности, трещины и поры. Ультразвуковые волны проникают в материал трубы и отражаются от имеющихся дефектов, что позволяет получить точное изображение внутренних слоев.

Еще одним важным методом контроля является гидравлическое испытание. Трубы заполняются водой и подвергаются давлению, превышающему рабочее. Это позволяет выявить слабые места, которые могут привести к разрыву трубы под действием рабочего давления в процессе эксплуатации.

Твердость материала трубы проверяют методом Бринелля или Роквелла. Этот тест позволяет определить устойчивость материала к механическим воздействиям, что особенно важно при эксплуатации в условиях высоких нагрузок.

Также проводятся испытания на растяжение и изгиб. Эти методы позволяют определить предел прочности материала, а также его пластичность. Пробы трубы подвергаются нагрузкам до их разрушения, что дает представление о поведении материала в экстремальных условиях.

Химический анализ материала необходим для подтверждения соответствия состава определенным стандартам. Пробы материала исследуются на содержание углерода, марганца, фосфора, серы и других элементов, что позволяет гарантировать устойчивость к коррозии и другим видам повреждений.

Контроль геометрических параметров также является важной частью проверки качества. Измеряются диаметр, толщина стенок и длина труб. Допуски на эти параметры строго регламентированы, и минимальные отклонения могут привести к неприменимости труб в запланированных условиях.

Только после прохождения всех испытаний и соответствия всем нормативным требованиям бесшовные трубы могут считаться качественными и пригодными для использования в различных отраслях промышленности.

Бесшовные трубы находят широкое применение в различных отраслях промышленности благодаря своим уникальным характеристикам, обеспечивающим высокую надежность и долговечность. Важнейшие свойства бесшовных труб включают их устойчивость к высоким давлением, экстремальным температурам и агрессивным средам. Рассмотрим основные области применения бесшовных труб.

В нефтегазовой промышленности бесшовные трубы используются для бурения скважин, транспортировки нефти и газа, а также в системах сбора и переработки углеводородов. Высокая прочность и устойчивость к коррозии делают их идеальными для работы в условиях большого давления и контакта с агрессивными химическими веществами.

В энергетике бесшовные трубы применяются в паровых котлах, теплообменниках, турбинных установках и других системах, работающих при высоких температурах и давлениях. Надежность и долговечность бесшовных труб обеспечивают стабильную и безопасную работу энергетических установок в течение длительного времени.

В химической и нефтехимической промышленности бесшовные трубы служат для перевозки агрессивных химических реагентов и продуктов, требующих особых условий транспортировки. Материалы, из которых изготавливаются бесшовные трубы, обладают высокой устойчивостью к коррозии и воздействию химических веществ, что позволяет значительно продлить срок службы трубопроводных систем.

В авиационной и космической промышленности бесшовные трубы применяются для создания надежных гидравлических и топливных систем. Для данных отраслей важны такие характеристики, как минимальный вес, максимальная прочность и устойчивость к вибрациям и механическим нагрузкам.

В машиностроении бесшовные трубы используются для производства различных деталей и компонентов, таких как оси, валы, цилиндры и другие. Высокие механические свойства бесшовных труб позволяют создавать долговечные и надежные элементы машин и механизмов.

В строительстве бесшовные трубы служат важным элементом инфраструктуры. Они применяются в системах водоснабжения, отопления, газоснабжения и канализации. Высокая прочность и надежность труб обеспечивают долгий срок службы и минимальную необходимость в ремонте.

Таким образом, бесшовные трубы находят свое применение во многих отраслях промышленности, где требуется надежность, долговечность и устойчивость к различным экстремальным условиям. Их уникальные характеристики делают их незаменимыми в создании и эксплуатации важных технологических систем и конструкций.

Бесшовные трубы широко применяются в различных отраслях промышленности, и их качество должно соответствовать строгим международным стандартам и нормам. Эти стандарты создаются для обеспечения надежности, безопасности и эффективности трубопроводных систем.

Одним из ключевых документов является стандарт ASTM (American Society for Testing and Materials) для стальных труб, который определяет требования к химическому составу, механическим свойствам и методам испытаний. Стандарты ASTM включают спецификации для углеродистой стали, нержавеющей стали, легированной стали и других материалов.

Европейские стандарты EN (European Norms) также играют важную роль в регулировании качества бесшовных труб. EN 10216, к примеру, охватывает технические условия поставки труб из нелегированной и легированной стали для работы при высоких температурах. Соответствие этому стандарту гарантирует, что трубы могут выдерживать экстремальные условия эксплуатации.

Международная организация по стандартизации (ISO) выпускает свои стандарты для бесшовных труб, такие как ISO 3183 для труб, используемых в системе трубопроводов для транспортировки нефти и газа. Эти нормы охватывают как требования к производству, так и методы испытаний, что позволяет обеспечить высокое качество конечной продукции.

Кроме того, существует ряд национальных стандартов, таких как GOST в России, которые регулируют качество и характеристики бесшовных труб. GOST 8731-74, к примеру, определяет методы производства и технические условия для стальных бесшовных труб.

Сертификация является важным этапом подтверждения соответствия бесшовных труб международным стандартам. Многие производители стремятся получить сертификаты таких организаций, как American Petroleum Institute (API) или Lloyd's Register, которые подтверждают соответствие их продукции всем необходимым требованиям.

Таким образом, соблюдение международных стандартов и норм позволяет гарантировать, что бесшовные трубы обладают необходимыми характеристиками для безопасного и эффективного использования в различных условиях эксплуатации.

Бесшовные трубы должны соответствовать различным международным стандартам и нормам, чтобы обеспечить их высокое качество, надёжность и безопасность в эксплуатации. Внедрение и соблюдение этих стандартов позволяет унифицировать требования к производству и контролю качества продукции, что особо важно для их применения в ответственных областях промышленности.

Одним из ключевых стандартов, регулирующих производство бесшовных труб, является стандарт Американского общества инженеров-механиков (ASME). Стандарты ASME устанавливают требования к химическому составу материалов, методам обработки и испытаниям продукции, что гарантирует соответствие труб высоким эксплуатационным характеристикам. Например, стандарт ASME B36.10M охватывает размеры и вес бесшовных стальных труб.

Европейский стандарт EN (European Norms) также играет важную роль в установлении требований к бесшовным трубам. Основной стандарт, касающийся этой продукции, – EN 10210, определяет технические условия поставки для конструкционных стальных труб. Стандарты EN гарантируют качество и безопасность труб, обеспечивая их соответствие критериям механических свойств, коррозионной стойкости и надежности сварных соединений.

Кроме того, Международная организация по стандартизации (ISO) также разрабатывает и публикует стандарты для бесшовных труб. ISO 3183, касающийся труб для нефтегазовой промышленности, охватывает целый спектр технических требований, включая химический состав, механические свойства и методы испытаний. Выполнение стандартов ISO позволяет производителям подтвердить качество своей продукции на международном уровне.

Одной из важных характеристик, регулируемых международными стандартами, является коррозионная стойкость. Например, API 5L, разработанный Американским институтом нефти (API), требует, чтобы трубы, используемые в нефтегазовой промышленности, обладали высокими антикоррозийными свойствами и выдерживали большие внутренние давления. Это обеспечивает длительный срок службы трубопроводов и снижает вероятность аварий, связанных с коррозией.

Таким образом, соблюдение международных стандартов и норм играет ключевую роль в производстве бесшовных труб. Это обеспечивает их высокое качество и надежность, что особенно важно для использования в критических условиях эксплуатации. Стандарты ASME, EN, ISO и API устанавливают четкие требования к химическому составу, механическим свойствам и методам испытаний, что позволяет гарантировать безопасность и долговечность продукции.
