Армирование кирпичной кладки

Автор: Волков Семён

Дата публикации: 10 Августа 2024

Кирпичные дома считаются одними из самых надежных и долговечных. Именно такой строительный материал выбирают люди, стремящиеся к тому, чтобы их жилье служило не менее 70 лет. Однако, одним из недостатков кирпичных стен является вероятность появления трещин. Эти дефекты могут возникнуть из-за ошибочного проектирования, осадки грунта или нарушения технологии укладки.

Чтобы предотвратить подобные проблемы, эксперты рекомендуют выполнять армирование кирпичной кладки. Этот процесс довольно прост и не требует особых навыков, но он значительно продлевает срок службы дома. Более того, стоимость материалов для армирования значительно ниже расходов на ремонт или восстановление кладки. Перед приобретением арматуры, важно проконсультироваться со специалистами, которые помогут выбрать подходящие стержни.

Когда необходимо армировать кладку?

Существует несколько ситуаций, которые требуют обязательного армирования. В противном случае, прочность конструкции будет значительно снижена, что может привести к серьезному риску обрушения стены.

Таким образом, армирование необходимо в следующих случаях:

1. При высоких нагрузках на стены. Особенно это актуально при строительстве многоэтажных зданий. Нижняя часть стены испытывает огромную нагрузку от перекрытий, лестниц, крыши, отделки и мебели, что не выдерживает обычная кладка.
2. При строительстве на грунте с усадкой. Если почва способна оседать с течением времени, это может привести к неравномерной осадке здания и возникновению трещин в стенах. Для предотвращения этого необходимо правильно спроектировать армирующий каркас постройки.
3. Когда не хватает строительного материала. В ситуации дефицита кирпичей или необходимого раствора зачастую прибегают к использованию битого кирпича или более экономичных растворов. В таких случаях армирование становится обязательным, чтобы обеспечить необходимую прочность конструкции.
4. В сейсмически активных зонах. В районах, подверженных землетрясениям, требуется не только армирование, но и усиленное укрепление кладки. Обычно здесь применяют продольное армирование и дополнительные методы для усиления. Это позволяет кирпичным постройкам стойко выдерживать ощутимые колебания, сохраняя целостность.
5. При возведении колонн и столбов. Это применяется, когда у конструкций недостаточная толщина. Армирующий материал служит дополнительной поддержкой, увеличивая прочность колонны.
6. Возле дверных и оконных проемов. Двери и окна укрепляются в два ряда над проемами, а окна также в два ряда под проемами. Это обеспечивает дополнительное усиление слабых мест в стене, чтобы кладка выдерживала повышенные нагрузки.
7. Когда новое здание присоединяют к старому. Соединение двух построек часто бывает ненадежным и склонным к трещинам, поэтому здесь необходимо дополнительное укрепление. Армирующий пояс соединяет старую и новую постройки, усиливая всю конструкцию. Сетка размещается так, чтобы её середина попадала на стык двух зданий.
8. При кладке кирпичей без перевязки швов. Такой способ кладки выглядит очень эффектно и необычно, но это значительно уменьшает прочность стен. При выполнении такой кладки обязательно нужно использовать арматуру, укладывая ее в каждом третьем ряду.

Более подробные нормы, касающиеся необходимости армирования кладки, вы можете найти в СТБ 2087-2010 - "Возведение каменных и армокаменных конструкций". Как правило, при строительстве малоэтажных коттеджей владелец может самостоятельно армировать стены. Однако если здание является крупным или находится в сейсмоактивной зоне, армирование лучше доверить профессиональным проектировщикам и строителям. Они произведут все необходимые расчеты, учитывая особенности вашего региона, и определят нужное количество арматуры.

Типы армирования

При возведении зданий различают три основных типа армирования кирпичной кладки:

Для каждого из них требуются арматурные стержни либо готовая кладочная сетка, которую можно приобрести на любой базе металла. В совокупности с перевязочными элементами кирпича и крепким раствором, арматура обеспечивает повышение прочности кладки.

Поперечное армирование

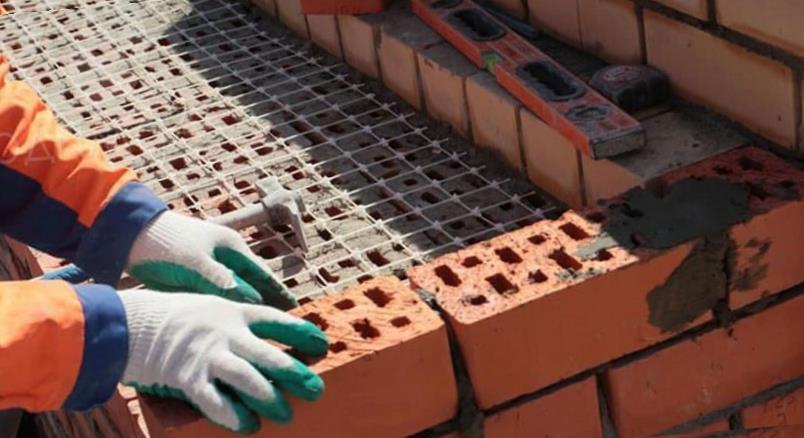

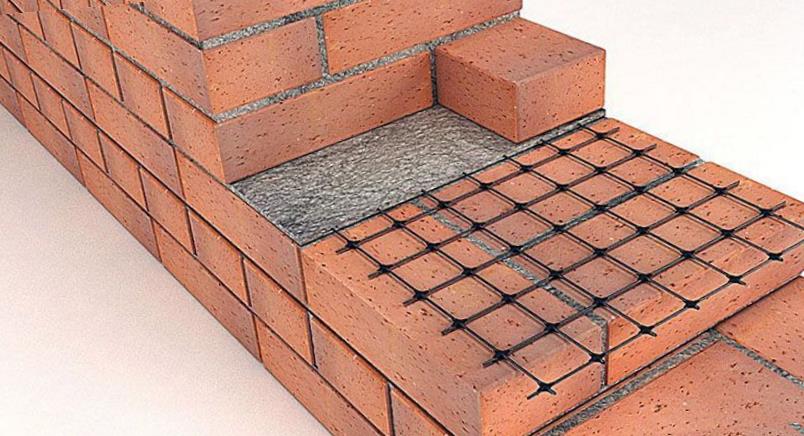

Для поперечного армирования применяется кладочная сетка, которую укладывают между слоями. Сетка может быть заранее изготовленной или собранной из отдельных прутьев с помощью проволоки. Как правило, диаметр прутьев составляет от 5 мм до 8 мм. Использование арматуры с диаметром больше указанного может привести к увеличению толщины кладки и отрицательно повлиять на ее прочностные характеристики.

В большинстве случаев поперечное армирование выполняется через каждые 2-5 ряда. Прямоугольные сетки укладываются через 5 рядов. Если используется толстый кирпич, то через 4 ряда. При использовании зигзагообразной сетки ее укладывают в двух соседних рядах таким образом, чтобы стержни были перпендикулярны. Дистанция для такой кладки рассчитывается, исходя из расстояния между сетками одной направленности. При возведении кладки важно следить, чтобы концы сетки выступали на 3-5 мм за стенкой. Это помогает контролировать расположение арматуры в стене. Для усиления кладки обычно применяется раствор марки 50 и выше. В дальнейшем этим материалом закрывают арматуру со всех сторон не менее чем на 2 мм, чтобы предотвратить коррозию.

Для строительства арок и различных наклонных конструкций поперечное армирование имеет большое значение. Чтобы избежать сложностей с зигзагообразной арматурой, рекомендуется приобрести готовую кладочную сетку в Минске. Она более практична в использовании и постоянно доступна в продаже.

Армирование в продольном направлении

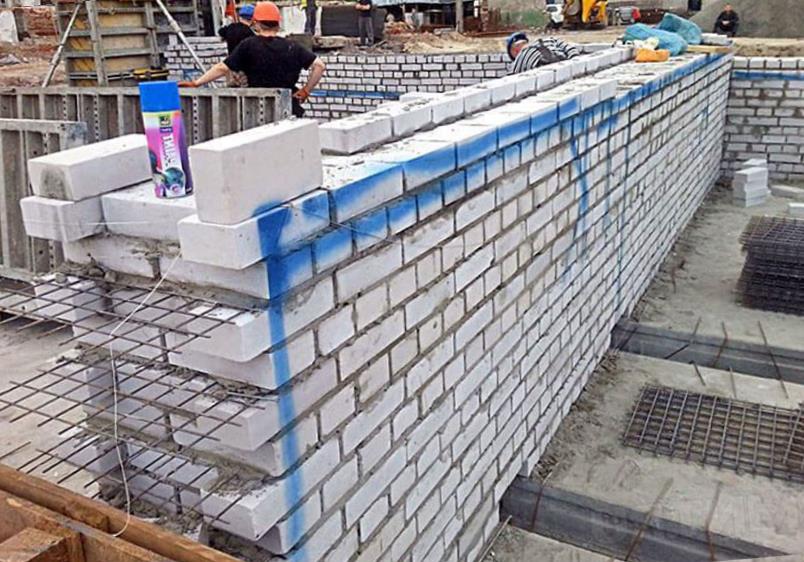

Для повышения стойкости стен к боковым нагрузкам и изгибу продольное армирование используется наиболее часто. Как следует из названия, сетка располагается вдоль кладки, усиливая продольные швы. Для этого вида армирования обычно применяются отдельные пруты.

Расстояние между укладываемыми сетками должно составлять 40 см, при этом сами сетки укладываются в горизонтальные швы стен. Толщина шва, где размещается арматура, должна превышать диаметр стержня минимально на 4 мм. Марку раствора лучше выбирать не ниже 25 или 50.

Продольное армирование также возможно выполнять на внешней стороне кладки. Его можно осуществлять уже после возведения части стены. Это удобно в случаях, когда отсутствуют необходимые материалы для армирования. Шаг хомутов не должен превышать 15 диаметров стержней.

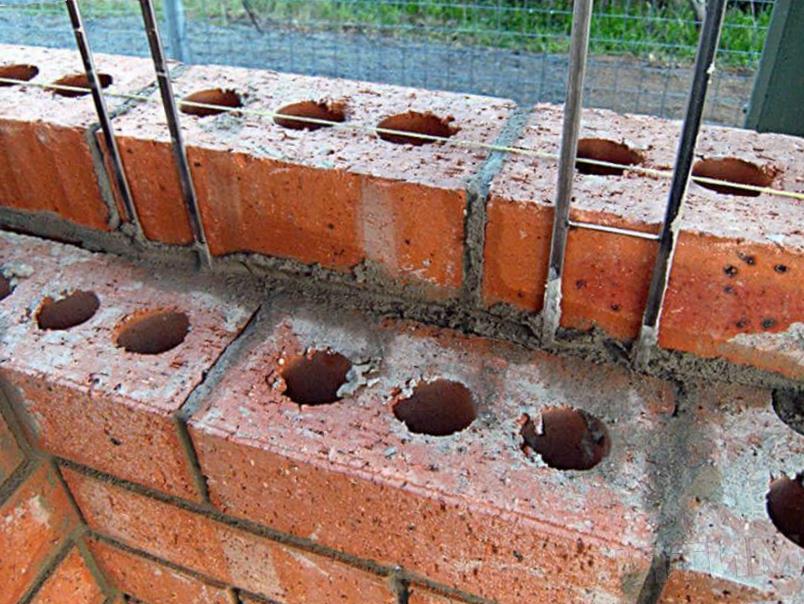

Вертикальное армирование

Чаще всего вертикальное армирование используется для укрепления разнообразных колонн из кирпича. Для выполнения этого типа армирования вам потребуется приобрести стержни различной длины. Диаметр арматуры обычно колеблется от 10 до 16 мм, однако для массивных сооружений может понадобиться материал с диаметром до 30 мм.

Особенность данного процесса заключается в том, что кладка выполняется с учетом монтажа стержней. В конструкции кладки предусматриваются пустоты, в которые затем вставляются прутки и заливаются раствором. Эти пустоты должны повторяться через несколько рядов. Данная методика позволяет возводить прочные колонны, не увеличивая их размер.

Существуют два метода армирования:

• Внешнее. Стержни монтируются вдоль внешних сторон колонны и затем заливаются бетоном. В этом варианте также используется сетка, которая дополнительно укрепляет всю конструкцию.
• Встроенное. Прочные стержни впускаются внутрь столба и заливаются бетонной смесью. В углах колонны располагаются арматурные уголки, соединенные перемычками. Они укладываются по мере постройки колонны и распределяют часть нагрузки.

Какая арматура используется в кирпичных кладках?

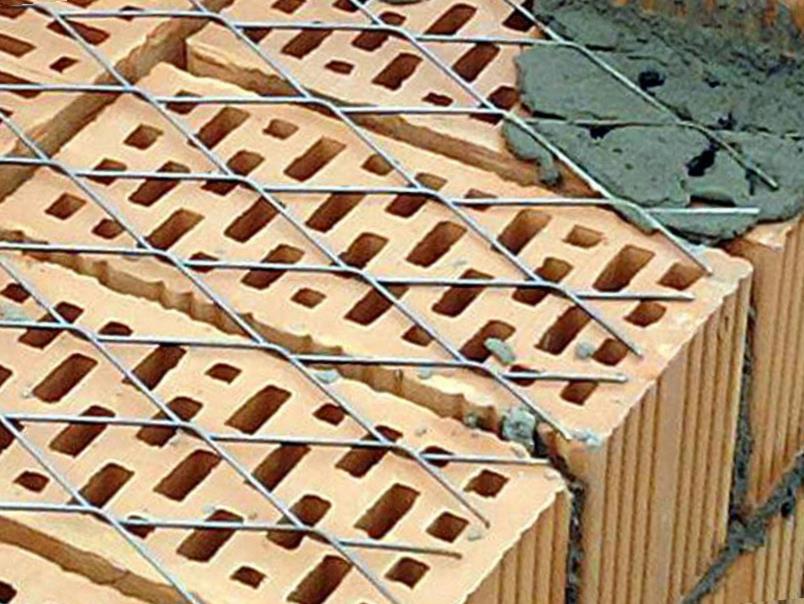

Как уже упоминалось выше, обычно для любого вида армирования применяются металлические стержни диаметром 3-8 мм. Но в настоящее время арматура может быть изготовлена и из полиэтилена или ПВХ. Наиболее популярной у строителей является кладочная сетка с ячейкой 50x50 мм и диаметром 3 либо 4 мм. Она прекрасно подходит для стандартных зданий с небольшим количеством этажей и умеренными нагрузками.

Если вам требуется арматура диаметром 6-8 мм, то предпочтительнее покупать отдельные стержни, а не сетку. Все потому, что готовая сетка такого размера будет довольно толстой, что приведет к увеличению толщины шва. В данном случае стержни просто укладываются по отдельности зигзагообразно. Обычно расстояние между стержнями составляет 40-100 мм, и конкретное расстояние выбирается в зависимости от характеристик здания.

Арматурную сетку можно изготовить самостоятельно прямо на строительной площадке. Для этого нужно соединить отдельные прутья на равном расстоянии. Эксперты советуют скреплять стержни с помощью специальной вязальной проволоки, поскольку сварка может привести к постепенной коррозии металла.

Если применяются стержни из черного металла, их необходимо окрасить. Это поможет предотвратить возникновение ржавчины, которая может снизить прочность кладки.

Преимущества металлической кладочной сетки

На рынке наиболее популярна металлическая сетка, которая имеет ряд существенных преимуществ:

• Способна справляться даже с экстремальными нагрузками, что крайне важно при строительстве высотных зданий. При этом сетка сохраняет форму и не снижает прочность всей конструкции.
• Коррозионная стойкость при надлежащей обработке. Обработка специальными средствами делает сетку устойчивой к ржавчине, значительно продлевая её срок службы и в целом срок службы стены.
• Металлическая сетка имеет приемлемую цену. Особенно выгодны оптовые закупки.
• Широкий ассортимент размеров. Вы сможете подобрать сетку, идеально подходящую для ваших стен. Особенно популярны сетки с мелкими ячейками, которые подходят для большинства домов.

Соединение облицовочного кирпича с основной стеной

Иногда кирпич применяется для облицовки стен, которые еще не завершены и будут сооружены позже из других материалов. Хотя такая кладка и не испытывает таких больших нагрузок, как в полностью кирпичных зданиях, ее все равно следует укреплять. Это обеспечит длительный срок службы облицовки и защитит ее от негативных факторов.

Для армирования вам потребуется металлическая сетка диаметром 4 мм, так как она значительно удобнее для работы по сравнению с отдельными стержнями. Это упростит процесс и позволит без лишних сложностей соединить кладку со стеной. В качестве альтернативы можно использовать проволоку или стальную ленту.

1. Если выбрали проволоку, нарежьте ее на куски нужной длины. Это можно сделать с помощью болгарки, болтореза или обычного лобзика. При отсутствии этих инструментов можно воспользоваться пассатижами.
2. На кирпич укладывается проволока или сетка, прижимаемая другим кирпичом, после чего соединяется с забутовочной кладкой. Осуществляя одновременную укладку основных стен и облицовки, вы сможете получить одинаковый уровень высоты подоконников и кладки. Дополнительно процесс значительно упрощает установку перемычек над дверными и оконными проемами. Будьте особенно внимательны в процессе работы, чтобы не испачкать облицовку раствором.

Во время строительства дома не стоит пренебрегать армированием стен. Эти части здания несут наибольшую нагрузку, поэтому их укрепление должно быть в приоритете. Даже если у вас нет сомнений в качестве кирпича, добавление арматуры будет хорошей мерой. Это обеспечит долговечность вашего дома и долгое время избавит вас от необходимости ремонта стен.
