3 этапа сборки стапеля своими руками

Автор: Волков Семён

Дата публикации: 02 Сентября 2024

Стапель, созданный своими руками: характеристики конструкции, различные типы, основы геометрии кузова, методики проверки и пошаговая инструкция по сборке стапеля своими силами.

Жизненные ситуации бывают разнообразны. С повышением трафика на дорогах, увеличивается и вероятность быть вовлеченным в аварию как по собственной неосторожности, так и по вине других водителей в нашей стране.

Если рассматривать состояние транспортных путей, то вероятность таких событий в 2020 году чрезвычайно высока даже для аккуратных водителей. При крупных повреждениях не обойтись без капитального ремонта, однако, если на автомобиле лишь несколько вмятин, решить проблему можно и самостоятельно.

Достаточно изготовить стапель своими руками, и число визитов в автомастерские заметно уменьшится. В текущей статье мы рассмотрим конструкцию гаражного устройства и предоставим руководство по его сборке.

Этап 1: Подготовка материалов и инструментов

Прежде чем приступить к сборке стапеля, необходимо подготовить все необходимые материалы и инструменты. К ним относятся металлические профили, сварочный аппарат, угольник, рулетка, маркер и защитные очки. Металлические профили можно приобрести в строительном магазине или использовать старые трубы и уголки, которые остались после других проектов.

Этап 2: Счетка и сборка конструкции

После подготовки всех материалов, приступаем к сборке конструкции стапеля. Для начала, необходимо разметить и порезать металлические профили по заданным размерам. Затем, используя сварочный аппарат, свариваем элементы конструкции, следя за точностью и соблюдением размеров. При сварке необходимо использовать угольник для проверки углов и соблюдать технику безопасности.

Этап 3: Финальная настройка и проверка

На последнем этапе необходимо произвести финальную настройку и проверку созданного стапеля. Это включает в себя проверку всех соединений на прочность и исправность, а также установку дополнительных крепежей и упоров. При необходимости можно провести испытательные работы, чтобы убедиться, что стапель способен выдерживать нагрузку и подходит для выполнения кузовного ремонта.

Следуя этим этапам, вы можете самостоятельно собрать стапель в домашних условиях и существенно сэкономить на ремонте автомобиля, избегая частых визитов в автомастерскую.

Что такое «стапель» и «геометрия кузова»?

1) Определение геометрии кузова и схема проверки

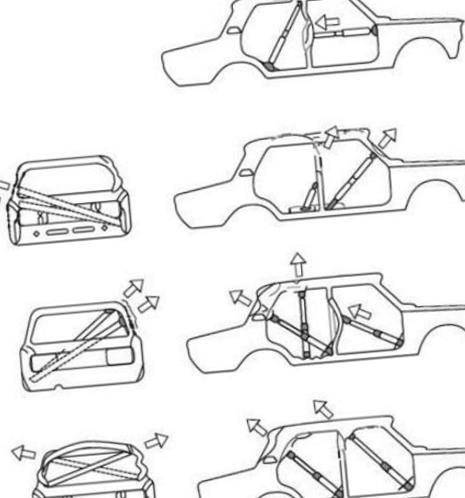

Первоначально рассмотрим, что подразумевает деформация кузова. По сути, это изменение первоначальной формы кузова, указанной в технической документации автомобиля. Когда машина новенькая, кузовная часть не имеет асимметрии, что позволяет максимально точно закрепить детали к каркасу.

В процессе использования автомобиля, даже если он не попадал в ДТП, его кузовные детали со временем изменяют свое геометрическое положение. В первые несколько лет эти изменения могут быть незаметны невооруженным глазом, но с возрастом авто увеличивается степень асимметрии. Любые механические повреждения усугубляют смещение кузова, что может сделать его опасным для корректного функционирования отдельных компонентов.

Факторы, способствующие асимметрии кузовных деталей авто:

• неровности дорог и различные препятствия, что особенно актуально для нашей страны;
• мелкие или значительные столкновения с другими транспортными средствами;
• время и увеличивающийся пробег;
• переворачивание автомобиля.

Определить смещения кузова возможно двумя методами – дома или на СТО. Первый метод более затратный, но и более точный, ведь его выполняют специалисты. Второй метод менее точный, зато бесплатный. При достаточном уровне навыков, можно определить до 95% асимметричных деталей в кузове автомобиля даже в собственном гараже.

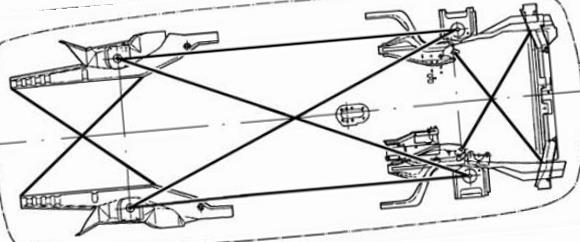

Важно: в техническом паспорте каждой модели авто имеется раздел, который описывает расстояния между определенными точками кузова. Без этих данных определить уровень асимметрии физически невозможно. Данные даже от похожей модели не подходят.

Найти актуальную информацию можно также в интернете. В наше время доступ к сети Интернет имеется у всех автомобилистов. В крайнем случае, посетите интернет-клуб или попросите знакомых скачать нужный документ.

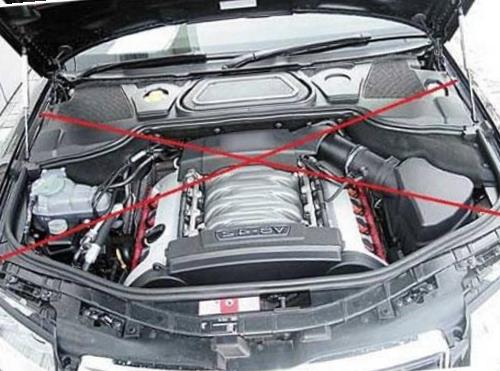

Пример представлен на изображении выше. Указанные расстояния будут иметь цифровые значения с миллиметровой точностью. Наибольшее значение при анализе асимметрии имеют стаканы, прикрепленные к лонжеронам. Более того, сами лонжероны служат крепежной основой ключевых узлов кузова автомобиля, и любые малые смещения оказывают негативное влияние на структуру всего авто.

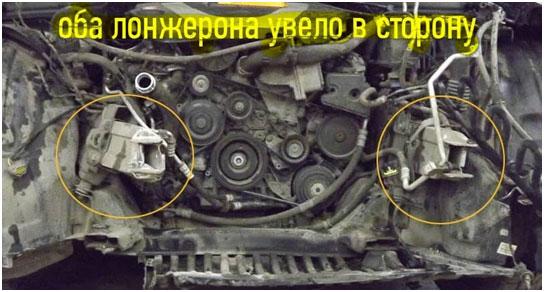

Немало водителей игнорируют небольшие перекосы своего автомобиля, однако это крайне не рекомендуется, так как даже незначительные отклонения в геометрии отрицательно влияют на управляемость, что со временем может привести к серьезным проблемам. К основным признакам искривления кузова, заметным невооружённым глазом, относятся плохо закрывающиеся двери и багажник машины.

Вторичные симптомы – ухудшение управляемости. Поначалу это будет заметно исключительно на высоких скоростях, но при прогрессировании асимметрии, контролировать автомобиль станет сложно даже на низких скоростях.

Руководство по проверке геометрии кузова:

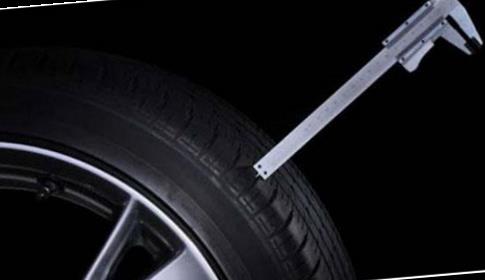

1. Готовим минимально необходимый набор инструментов – специальная рейка с разметкой, измерительная рулетка и штангенциркуль.

• Извлекаем техническую документацию автомобиля и находим раздел с заданными величинами для измерений по периметру.
• Сначала проводим визуальный осмотр. Последовательно открываем и закрываем багажник, капот и двери, оценивая плавность и качество их работы.
• Проверяем наличие складок — тщательно ощупываем места сгибов. Чтобы не перепутать деформации с заводскими складками, нужно заранее ознакомиться с их расположением.
• Измеряем расстояния между колесами. Если обнаружены значительные отличия – это свидетельствует о деформации.

Применение рулетки при измерениях приводит к искаженным показателям, что затрудняет обнаружение незначительных отклонений симметрии автомобиля. В случаях, когда это не имеет большого значения (при очевидной деформации), можно использовать и рулетку.

2) Что такое стапель и его виды

Работу стапеля обеспечивают захваты, цепи, измерительные приборы и другие механизмы, которые дают возможность приложить растягивающие или сжимающие усилия к элементам кузова автомобиля.

Процесс работы оборудования:

1. Фиксация кузова в одном или нескольких местах стапеля.
2. Прикрепление вытяжного устройства цепями к асимметричным элементам.
3. Гидравлическое вытягивание деформированных частей.
4. Точная коррекция.
5. Измерение геометрических параметров детали с помощью специализированных приборов.

Стапели, созданные вручную в гараже, оснащены упрощенными гидравлическими системами и обычно способны работать лишь с одним участком кузова автомобиля. Для специализированных автосервисов на заказ изготавливаются многоточечные стапели, подходящие как для легковых автомобилей, так и для грузовиков.

Происходит глобальная классификация стапелей на два типа – электромеханические с программируемым управлением и механические, управляемые вручную. Когда речь заходит о создании оборудования в домашних условиях, бесспорное предпочтение отдается второму варианту. Более подробно о видах стапелей далее.

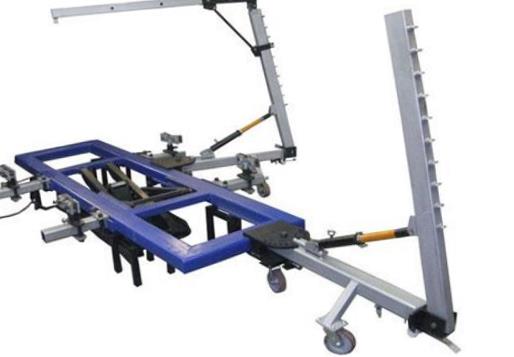

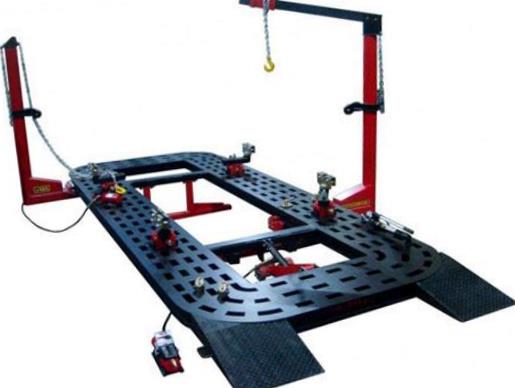

А) Подкатной стапель

Прочность конструкции позволяет использовать её для легкой рихтовки и ремонта грузовых автомобилей, однако, в таких случаях лучше обратиться в сервисный центр. Из-за своей компактности, подкатной стапель не требует много места и может разместиться даже в небольшом гараже.

Возможности подкатного стапеля:

• обслуживание различных по размеру транспортных средств;
• применение в компактных помещениях;
• точная настройка кузова любого типа;
• уникальная система крепления зажимов для отбортовки порогов;
• возможность оснащения десятиной гидравликой.

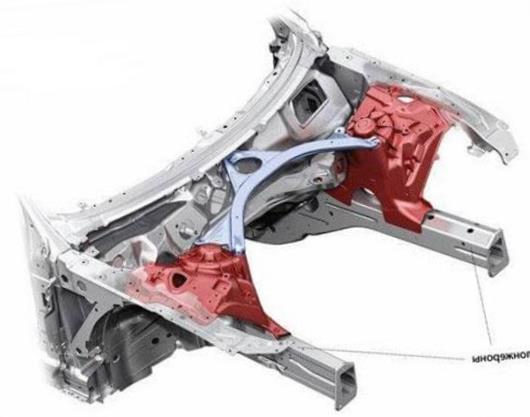

Главные участки рихтовки при помощи подкатного стапеля включают панели, лонжероны, стойки и иные компоненты с высокой жесткостью, находящиеся в кузове автомобиля. Однако при значительных перекосах данное оборудование не окажет должного эффекта. Нужно будет подобрать более мощное решение.

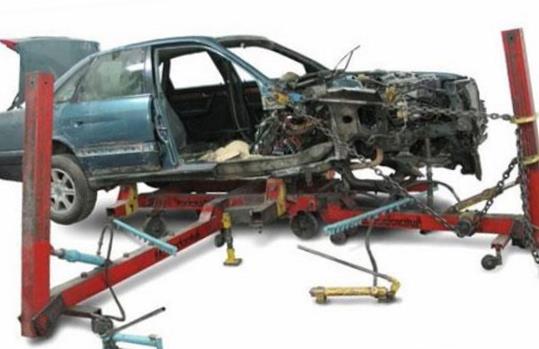

Б) Рамный стапель

Преимущества рамного стапеля:

• удобный доступ к нижней части автомобиля;
• возможность ремонта кузова на различных уровнях высоты;
• компактное исполнение.

Если есть небольшие повреждения, использование рамного стапеля неизбежно. Для экономии пространства популярны модели с автоматическими подъемниками. Автомобиль закрепляется на каркасе при помощи цепей, а фиксация по высоте осуществляется зажимами. Деформированные части восстанавливаются при помощи цепей, соединенных с гидравлическим механизмом.

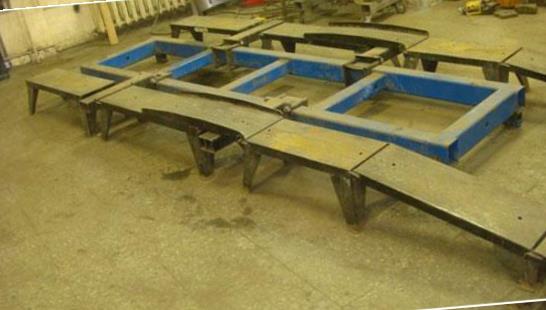

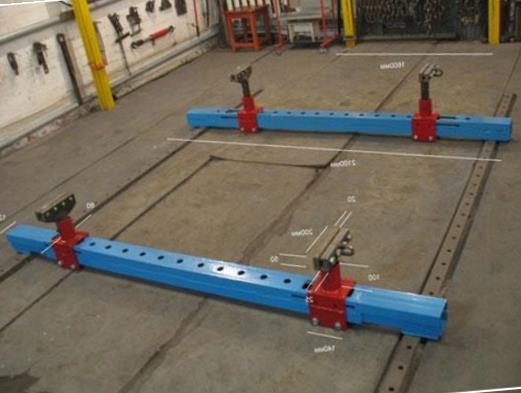

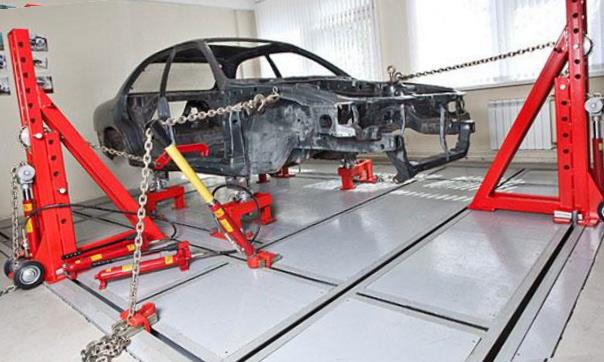

В) Напольный стапель

Высокая мобильность механизмов обеспечивает возможность корректировки геометрии кузова автомобиля разнообразной сложности, однако для полного устранения деформаций он все равно не подходит.

Имейте в виду: если речь идет о самодельных конструкциях, напольный стапель станет наилучшим выбором для использования в домашних условиях. Экономично и эффективно.

Напольный стапель легко инсталлируется, занимает небольшое пространство и имеет невысокую себестоимость. Выдвижные устройства можно спрятать, а рельсы применить для других нужд. Однако главный недостаток напольного стапеля – невозможность проведения измерений отдельных кузовных элементов и общей геометрии автомобиля.

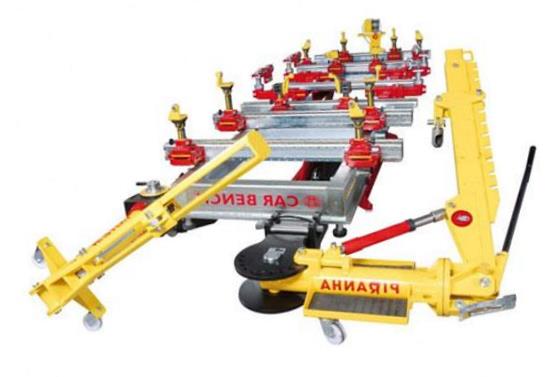

Г) Платформенный стапель

Платформенный стапель хоть и стоит дорого, но является надежным оборудованием. Благодаря универсальности конструкции можно выполнять как мелкие исправления асимметрии кузова, так и полную корректировку геометрии кузова для легковых автомобилей, внедорожников и небольших грузовых моделей.

Преимущества платформенного стапеля:

• способность перемещать конструкции массой до 20 000 килограммов;
• телескопическая шкала уменьшает расчетные погрешности;
• богатая комплектация вспомогательными механизмами при покупке.

В автосервисах размещают именно платформенные стапели, поскольку спектр работ на СТО гораздо шире, чем при использовании оборудования в домашних условиях.

Отдельного внимания стоит отметить важность подразделения стапелей по типу привода. Электрогидравлические стапели обеспечивают более высокую точность и позволяют автоматизировать многие процессы, что значительно уменьшает человеческий фактор. С другой стороны, механические стапели, управляемые вручную, дешевле и проще в обслуживании, что делает их оптимальными для использования в домашних условиях.

Также существует специальное программное обеспечение для контроля геометрии кузова, которое применяется в сочетании с электромеханическими стапелями. Программы могут точно вычислить необходимые усилия и траектории для восстановления заводских параметров кузова, что значительно ускоряет процесс ремонта и повышает его качество.

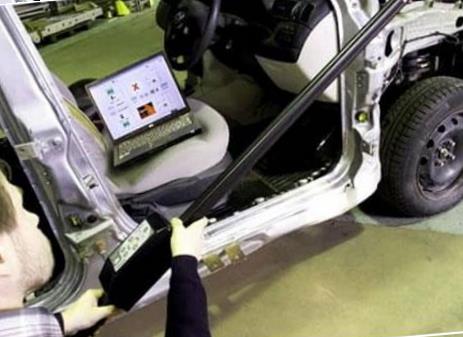

Стандартные методы измерений геометрии кузова на стапелях включают в себя использование специализированных лазерных и инфракрасных измерительных приборов, которые обеспечивают высокую точность и минимальные погрешности.

Любой тип стапелей требует регулярного обслуживания и калибровки для поддержания их эффективности и точности работы. Это включает проверку гидравлических систем, тестирование захватов и цепей, а также обновление программного обеспечения в случае необходимости.

Безопасность также играет ключевую роль при использовании стапелей. Необходимо строго соблюдать все рекомендации производителя по установке и эксплуатации оборудования, обеспечивать правильную фиксацию автомобиля и использовать защитные средства при работе.

В заключение можно сделать следующий вывод: создание стапеля своими руками – это весьма трудоемкий, но при этом выгодный процесс, который позволит сэкономить значительную сумму денег. Однако стоит помнить, что от качества материалов и точности сборки зависит не только долговечность конструкции, но и безопасность работы с автомобилем.

Перед тем как приступить к сборке стапеля, проанализируйте свои навыки и знания в области сварки и работы с металлом. Если опыт минимален или отсутствует, рекомендуется обратиться к специалисту хотя бы на первичных этапах для получения консультаций и предотвращения возможных ошибок.

Также важно постоянно контролировать прогресс и своевременно исправлять недоработки. Воспользуйтесь помощью друзей или знакомых автолюбителей для проверки чертежей и прочности конструкции.

В дальнейшей эксплуатации стапеля не забывайте проводить регулярный осмотр и обслуживание всех узлов и механизмов, чтобы избежать неожиданных поломок и обеспечить безопасность при проведении ремонтных работ.

Выбор места для установки стапеля

Правильный выбор места для установки стапеля играет ключевую роль в обеспечении эффективной и безопасной работы. Важно учитывать несколько факторов, которые помогут вам создать оптимальные условия для работы со стапелем.

Первым делом необходимо обратить внимание на пространство. Убедитесь, что у вас достаточно места для свободного передвижения вокруг стапеля со всеми необходимыми инструментами и оборудованием. Также важно, чтобы участок был ровным и устойчивым, что позволит избежать перекосов и других проблем во время работы.

Стоит также учитывать охлаждение и вентиляцию. Пространство должно быть хорошо проветриваемым, чтобы избежать перегрева оборудования и создать комфортные условия для работы персонала. Если есть возможность установки стапеля на открытом воздухе, это будет значительным плюсом, однако нужно позаботиться о защите от непогоды.

Следующим шагом является освещение. Рабочая зона должна быть хорошо освещена, чтобы мастера могли четко видеть все детали и проводить работы с высокой точностью. Рекомендуется комбинировать естественное и искусственное освещение для достижения наилучшего результата.

Не забывайте и о доступности электроэнергии и воды. Проверьте возможность подключения стапеля к электрической сети и, при необходимости, к водопроводу. Это особенно важно для работы с оборудованием, требующим регулярного охлаждения или промывки.

Важным аспектом является также безопасность. Рядом с местом установки стапеля не должно быть легковоспламеняющихся материалов и других опасных объектов. Убедитесь, что рабочая зона оснащена средствами пожаротушения и другими необходимыми средствами безопасности.

Наконец, следует продумать возможность хранения инструментов и материалов. Рядом с рабочей зоной желательно предусмотреть место для хранения всего необходимого инвентаря, чтобы все было под рукой и не приходилось тратить время на поиски нужных инструментов.

Учитывая все эти факторы, вы сможете выбрать наиболее подходящее место для установки стапеля, что значительно облегчит рабочий процесс и повысит его эффективность.
