Швеллер 16У

Вес 1 метра швеллера профиль 16У равен 14.20 кг

В одной тонне 70.3 метров

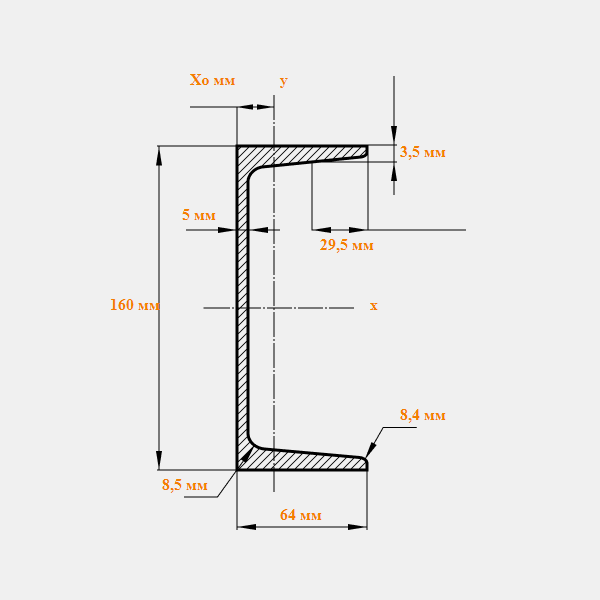

Размеры и вес швеллера профиль 16У
ГОСТ	ГОСТ 8240-97
Масса 1 метра, кг	14.20
Метров в тонне	70.3
Площадь поперечного сечения, см ²	18,1
Высота, мм	160
Ширина, мм	64
Толщина, мм	5
Толщина полки, мм	8,4
Радиус внутреннего закругления, мм	8,5
Радиус полки, мм	3,5
Ix, момент инерции, см ⁴	747
Wx, момент сопротивления, см ³	93,4
ix, радиус инерции, см	6,42
Sx, статический момент полусечения, см ³	54,1
Iy, момент инерции, см ⁴	63,3
Wy, момент сопротивления, см ³	13,8
iy, радиус инерции, см	1,87

Общая информация о Швеллере 16У

Швеллер 16У представляет собой качественный металлопрокат, стандарт внешних характеристик и параметров которого соответствует ГОСТу 8240-97. Вес одного метра швеллера составляет 14,2 кг, а при расчете количества метров в тонне получаем примерно 70.3 метра. Площадь поперечного сечения составляет 18,1 см2, при этом высота швеллера 160 мм, ширина – 64 мм.

Дополнительные характеристики

Обращая внимание на дополнительные характеристики, стоит отметить толщину швеллера, которая составляет 5 мм. Толщина полки превышает данную величину и равна 8,4 мм. В конструкции швеллера предусмотрены радиусы закруглений: внутренний равен 8,5 мм, а радиус полки – 3,5 мм.

Технические параметры швеллера

Следуют к обсуждению такие важные параметры, как моменты инерции и моменты сопротивления. Так, Ix (момент инерции) составляет 747 см4, а wx (момент сопротивления) – 93,4 см3. Радиус инерции ix равен 6,42 см, при этом Sx (статический момент полусечения) составляет 54,1 см3. Вполне важным показателем является Iy (момент инерции), равный 63,3 см4, а Wy (момент сопротивления) – 13,8 см3. Значение iy (радиус инерции) равно 1,87 см.

Все эти характеристики делают швеллер 16У незаменимым материалом при возведении надежных и долговечных конструкций различного назначения.
