Швеллер 16а
Вес 1 метра швеллера профиль 16а равен 15.30 кг
В одной тонне 65.16 метров
.ГОСТ | ГОСТ 8240-97 |
Масса 1 метра, кг | 15.30 |
Метров в тонне | 65.16 |
Площадь поперечного сечения, см 2 | 19,5 |
Высота, мм | 160 |
Ширина, мм | 68 |
Толщина, мм | 5 |
Толщина полки, мм | 9 |
Радиус внутреннего закругления, мм | 8,5 |
Радиус полки, мм | 3,5 |
Ix, момент инерции, см 4 | 823 |
Wx, момент сопротивления, см 3 | 103 |
ix, радиус инерции, см | 6,49 |
Sx, статический момент полусечения, см 3 | 59,4 |
Iy, момент инерции, см 4 | 78,8 |
Wy, момент сопротивления, см 3 | 16,4 |
iy, радиус инерции, см | 2,01 |
Общие характеристики швеллера 16а

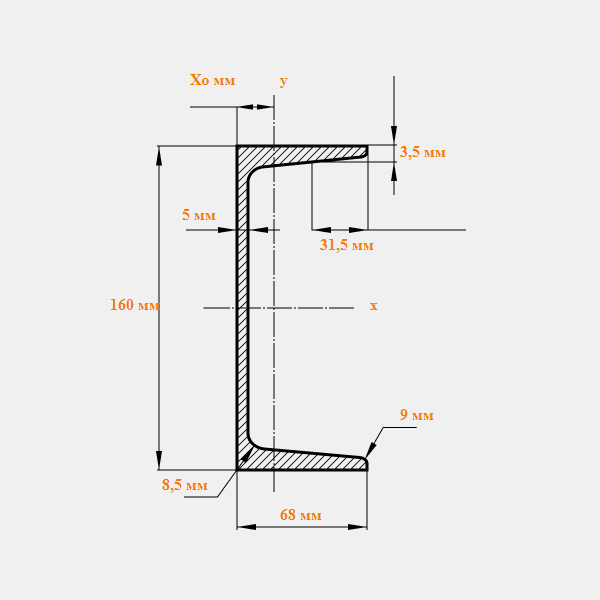

Швеллер с обозначением 16а, производимый согласно ГОСТ 8240-97, представляет собой строительный профиль с высотой 160 мм и шириной 68 мм. Толщина основного металла составляет 5 мм, а толщина полок - 9 мм. Радиус внутреннего закругления у данного швеллера равен 8,5 мм, а радиус полок - 3,5 мм. Масса одного метра данного швеллера составляет 15,30 кг, что означает, что в одну тонну войдет приближенно 65,16 метров данного строительного материала.
Механические характеристики швеллера 16а
Площадь поперечного сечения швеллера 16а составляет 19,5 см2. Основные характеристики, отвечающие за прочность и стабильность конструкций, выполненных из данного материала, следующие:
Моменты инерции и сопротивления
Важную роль в определении устойчивости и прочности конструкций играют моменты инерции и сопротивления. Для швеллера 16а они имеют следующие значения:Ix (момент инерции) - 823 см4, Wx (момент сопротивления) - 103 см3, Iy (момент инерции) - 78,8 см4, Wy (момент сопротивления) - 16,4 см3.
Радиусы инерции и статический момент полусечения
Свойства швеллера 16а также определяются такими показателями как радиусы инерции и статический момент полусечения, значения которых составляют: ix (радиус инерции) - 6,49 см, iy (радиус инерции) - 2,01 см, Sx (статический момент полусечения) - 59,4 см3.
Швеллер 16а - таблица с весами
Количество метров | Вес, кг |
---|---|
1 | 15.30 |
2 | 30.6 |
3 | 45.9 |
4 | 61.2 |
5 | 76.5 |
6 | 91.8 |
7 | 107.1 |
8 | 122.4 |
9 | 137.7 |
10 | 153 |
11 | 168.3 |
12 | 183.6 |
13 | 198.9 |
14 | 214.2 |
15 | 229.5 |
16 | 244.8 |
17 | 260.1 |
18 | 275.4 |
19 | 290.7 |
20 | 306 |
30 | 459 |
40 | 612 |
50 | 765 |
60 | 918 |
70 | 1071 |
80 | 1224 |
90 | 1377 |
100 | 1530 |
